¿Por qué el contactor modular se está volviendo esencial en los sistemas de control eléctrico modernos?
Contactores modularesse han convertido rápidamente en un componente central de los sistemas modernos de automatización y distribución eléctrica. Su estructura compacta, instalación flexible, eficiencia energética y larga vida útil los convierten en la opción preferida para aplicaciones residenciales, comerciales e industriales. Este artículo explora qué es un contactor modular, cómo funciona, beneficios clave, criterios de selección, escenarios de aplicación, desafíos comunes y tendencias futuras. También proporciona orientación práctica para ingenieros, contratistas e integradores de sistemas que buscan soluciones de conmutación confiables en entornos eléctricos cada vez más complejos.
Tabla de contenido
- 1. Introducción al contactor modular
- 2. Estructura y principio de funcionamiento
- 3. Ventajas clave de los sistemas modernos
- 4. Contactor modular versus contactor tradicional
- 5. Escenarios de aplicación en todas las industrias
- 6. Cómo elegir el contactor modular adecuado
- 7. Consideraciones de instalación y mantenimiento
- 8. Problemas comunes y solución de problemas
- 9. Tendencias futuras en tecnología de conmutación modular
- 10. Preguntas frecuentes
- 11. Conclusión y contacto

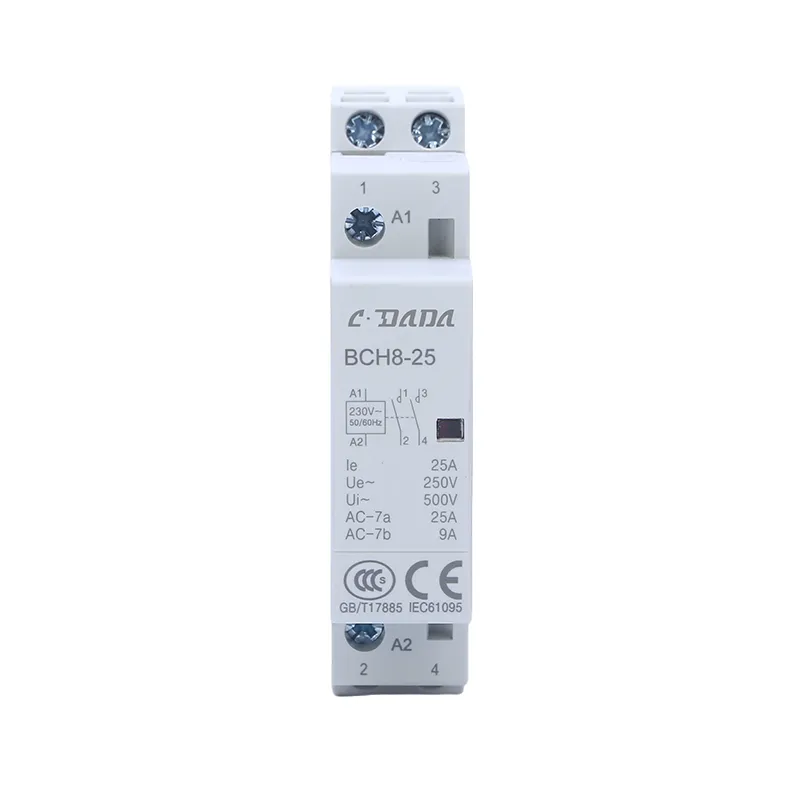

1. Introducción al contactor modular
Un contactor modular es un dispositivo de conmutación controlado eléctricamente diseñado para gestionar circuitos de potencia en un formato modular compacto que se adapta a sistemas de riel DIN estándar. A diferencia de los voluminosos contactores tradicionales, los contactores modulares están diseñados específicamente para paneles de distribución eléctrica optimizados donde la eficiencia del espacio, la seguridad y la facilidad de instalación son fundamentales.
Se utilizan ampliamente en control de iluminación, sistemas HVAC, automatización industrial e infraestructura de edificios inteligentes. Su diseño se alinea con las demandas modernas de automatización, eficiencia energética y control centralizado.
A medida que los sistemas eléctricos evolucionan hacia un control inteligente y una gestión de energía distribuida, los contactores modulares se están convirtiendo cada vez más en un componente estándar en lugar de una actualización opcional.
2. Estructura y principio de funcionamiento
El contactor modular funciona según un principio electromagnético simple pero altamente efectivo. Cuando se aplica un voltaje de control a la bobina, genera un campo magnético que junta los contactos, permitiendo que la corriente fluya a través del circuito principal.
Los componentes clave incluyen:
- Bobina:Genera fuerza electromagnética cuando se energiza.
- Contactos:Abrir o cerrar el circuito.
- Recinto:Proporciona aislamiento y protección de seguridad.
- Carcasa para carril DIN:Permite la instalación modular
El diseño garantiza una conmutación rápida, un bajo consumo de energía y un funcionamiento estable bajo cargas variables.
| Componente | Función | Importancia |
|---|---|---|
| Bobina | Crea un campo electromagnético. | Controla la acción de conmutación |
| Contactos principales | Conducir o interrumpir la corriente. | Maneja el cambio de carga |
| Alojamiento | Protege los componentes internos | Garantiza seguridad y aislamiento. |
| Base de montaje | Instalación en carril DIN | Admite la integración de sistemas modulares |
3. Ventajas clave de los sistemas modernos
La creciente popularidad de los contactores modulares está impulsada por varias ventajas importantes que abordan los desafíos de la ingeniería eléctrica moderna.
- Diseño que ahorra espacio:Ideal para cuadros de distribución compactos
- Eficiencia energética:El bajo consumo de energía de la bobina reduce los costos operativos
- Funcionamiento silencioso:Adecuado para entornos residenciales y comerciales.
- Fácil instalación:El montaje en carril DIN simplifica la configuración
- Alta confiabilidad:Diseñado para largos ciclos de vida de conmutación
- Controles flexibles:Compatible con sistemas de automatización.
Estos beneficios hacen que los contactores modulares sean particularmente valiosos en sistemas de edificios inteligentes donde la eficiencia y la automatización son las principales prioridades.
4. Contactor modular versus contactor tradicional
Comprender la diferencia entre contactores modulares y contactores tradicionales es esencial para seleccionar la solución adecuada.
| Característica | Contactores modulares | Contactor tradicional |
|---|---|---|
| Tamaño | Compacto, montado en carril DIN | Más grande, montado en panel |
| Instalación | Rápido y modular | Cableado más complejo |
| Nivel de ruido | Funcionamiento silencioso | Ruido de conmutación audible |
| Solicitud | Edificios inteligentes, HVAC, iluminación. | Sistemas industriales pesados |
| Uso de energía | Bajo consumo de bobina | Mayor demanda de energía |
Si bien los contactores tradicionales todavía dominan los entornos industriales de servicio pesado, los contactores modulares son claramente superiores en los sistemas modernos impulsados por la automatización.
5. Escenarios de aplicación en todas las industrias
Los contactores modulares se utilizan en una amplia variedad de aplicaciones debido a su versatilidad y diseño compacto.
- Edificios residenciales:Control de iluminación, calentadores de agua y sistemas domésticos inteligentes.
- Instalaciones comerciales:Control de HVAC, escaleras mecánicas y sistemas de ascensores.
- Automatización industrial:Conmutación de motores y control de máquinas.
- Sistemas energéticos:Inversores solares y sistemas de almacenamiento en baterías.
- Infraestructura:Sistemas de alumbrado público y control de tráfico.
En los edificios inteligentes, los contactores modulares suelen servir como columna vertebral de los sistemas centralizados de gestión de energía, lo que permite la programación y el control de carga automatizados.
6. Cómo elegir el contactor modular adecuado
Seleccionar el contactor modular correcto es fundamental para la confiabilidad y eficiencia del sistema. Se deben considerar varios factores clave.
- Corriente nominal:Debe coincidir con los requisitos de carga
- Tensión de control:Garantizar la compatibilidad con los sistemas de control.
- Número de polos:Sistemas monofásicos o trifásicos
- Ciclo de trabajo:Frecuencia de operaciones de conmutación.
- Condiciones ambientales:Niveles de temperatura, humedad y polvo.
A continuación se muestra una guía de selección simplificada:
| Solicitud | Tipo recomendado | Requisito clave |
|---|---|---|
| Sistemas de iluminación | contactor modular 2P | Bajo nivel de ruido, conmutación frecuente |
| sistemas de climatización | contactor modular 3P | Capacidad de carga media |
| motores industriales | Contactor modular de alta resistencia | Calificación de corriente alta |
7. Consideraciones de instalación y mantenimiento
Una instalación adecuada garantiza un rendimiento óptimo y una larga vida útil. Los contactores modulares están diseñados para facilitar su uso, pero aun así se deben seguir los procedimientos correctos.
- Asegúrese de que la energía esté desconectada antes de la instalación.
- Montar de forma segura en riel DIN
- Verificar las conexiones del cableado según los diagramas.
- Verifique la compatibilidad del voltaje de la bobina
- Pruebe la operación de conmutación antes de la implementación completa
El mantenimiento es generalmente mínimo, pero se recomienda una inspección periódica para garantizar que los contactos permanezcan limpios y sin desgaste.
8. Problemas comunes y solución de problemas
Incluso los contactores modulares de alta calidad pueden experimentar problemas si se usan o instalan incorrectamente.
- Soldadura por contacto:A menudo causado por condiciones de sobrecarga.
- Fallo de la bobina:Debido a un suministro de voltaje incorrecto
- Calentamiento excesivo:Mala ventilación o carga excesiva.
- Desgaste mecánico:Ciclos de conmutación frecuentes a lo largo del tiempo.
La resolución de problemas siempre debe comenzar con la verificación de las condiciones de carga, seguida de una prueba eléctrica de la integridad de la bobina y los contactos.
9. Tendencias futuras en tecnología de conmutación modular
El futuro de los contactores modulares está estrechamente ligado al desarrollo de redes inteligentes y sistemas de construcción inteligentes. Varias tendencias están dando forma a su evolución:
- Integración con sistemas de control basados en IoT
- Monitoreo y diagnóstico remotos
- Algoritmos de optimización del consumo de energía.
- Miniaturización y diseños de mayor densidad.
- Tecnología de supresión de arco mejorada
A medida que la automatización continúa expandiéndose, los contactores modulares desempeñarán un papel cada vez más importante para permitir una distribución de energía eficiente e inteligente.
10. Preguntas frecuentes
P1: ¿Cuál es el propósito principal de un contactor modular?
Se utiliza para conmutar cargas eléctricas en sistemas de control, especialmente en aplicaciones de automatización y gestión de edificios.
P2: ¿Se pueden utilizar contactores modulares en entornos industriales?
Sí, pero son más adecuados para cargas industriales ligeras y medianas que para maquinaria pesada.
P3: ¿Cuánto dura un contactor modular?
Con un uso adecuado, puede durar entre cientos de miles y millones de ciclos de conmutación dependiendo de las condiciones de carga.
P4: ¿Los contactores modulares son energéticamente eficientes?
Sí, están diseñados con un bajo consumo de energía de la bobina, lo que los hace altamente eficientes en comparación con los modelos tradicionales.
11. Conclusión y contacto
Los contactores modulares representan un avance significativo en la tecnología de conmutación eléctrica. Su estructura compacta, eficiencia y adaptabilidad los convierten en un componente esencial en los sistemas eléctricos modernos que van desde la automatización residencial hasta las redes de control industrial. A medida que la infraestructura se vuelva cada vez más inteligente, la demanda de dispositivos de conmutación confiables y flexibles seguirá creciendo.
A los fabricantes les gustaShanghai DaDa Electric Co., Ltd.están contribuyendo a esta evolución mediante el desarrollo de soluciones de contactores modulares de alto rendimiento adaptadas a los estándares industriales globales.
Si está buscando soluciones de contactores modulares estables, eficientes y rentables, nuestro equipo de ingeniería está listo para satisfacer los requisitos de su proyecto.
Contáctenoshoypara explorar soluciones personalizadas y soporte técnico para sus sistemas de control eléctrico.
