A Disyuntor miniatura 125 15KAestá diseñado para sistemas eléctricos que requieren alta capacidad de corriente y protección confiable contra cortocircuitos. A diferencia de los MCB convencionales de baja clasificación, un dispositivo de alta capacidad de corte de 125 A puede abordar aplicaciones de distribución exigentes donde las corrientes de falla pueden ser considerablemente más altas. Este artículo explica cómo funciona un MCB 125 15KA, qué significan sus especificaciones clave, dónde se puede utilizar, cómo seleccionarlo e instalarlo correctamente y qué deben examinar los equipos de compras antes de realizar un pedido. También explora las características prácticas de diseño de la serie DAB7-125 de Shanghai DaDa Electric Co., Ltd., incluida la protección termomagnética, el diseño con limitación de corriente, terminales de cable grandes y una capacidad de corte de 15 kA.
Tabla de contenido
- ¿Qué es un disyuntor en miniatura 125 15KA?
- ¿Por qué son importantes 125A y 15KA?
- ¿Cómo funciona el mecanismo de protección?
- ¿Qué características mejoran el rendimiento práctico?
- ¿Dónde se puede utilizar un MCB 125 15KA?
- Especificaciones clave para examinar
- Cómo seleccionar la configuración correcta
- Consideraciones de instalación y mantenimiento
- Problemas comunes e inquietudes de compra
- ¿Por qué Shanghai DaDa Electric Co., Ltd.?
- Preguntas frecuentes
- Consideraciones finales

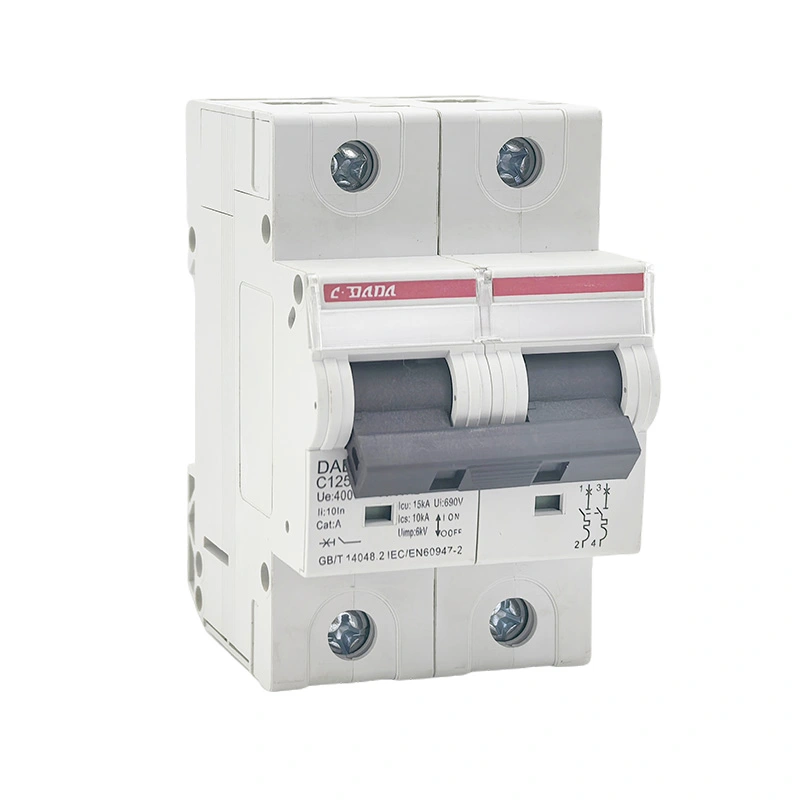

¿Qué es un disyuntor en miniatura 125 15KA?
Un disyuntor en miniatura 125 15KA es un dispositivo de protección de alta corriente diseñado para interrumpir circuitos eléctricos cuando ocurren condiciones de corriente anormales. En la designación del producto, "125" generalmente identifica una corriente nominal de hasta 125 A, mientras que "15 KA" se refiere a una capacidad de corte en cortocircuito de 15 kA según las condiciones y estándares de prueba aplicables.
Estos dos números describen diferentes características eléctricas. La clasificación de 125 A se refiere a la corriente que el disyuntor está diseñado para transportar en condiciones de funcionamiento específicas. La cifra de 15 kA se relaciona con el nivel de corriente de cortocircuito potencial que el interruptor puede interrumpir de manera segura en las condiciones especificadas.
Esta distinción es importante cuando los ingenieros comparan disyuntores. Una corriente nominal más alta no significa automáticamente una mayor capacidad de corte en cortocircuito. Ambos valores deben evaluarse frente a las características eléctricas de la instalación.
La serie DAB7-125 de Shanghai DaDa Electric Co., Ltd. está desarrollada para aplicaciones de distribución de energía industrial y comercial. La información de producto publicada identifica una corriente nominal máxima de 125 A y opciones de alta capacidad de corte que incluyen 15 kA. El fabricante también especifica protección termomagnética y un diseño con limitación de corriente.
¿Por qué son importantes 125A y 15KA?
Los sistemas de distribución eléctrica pueden contener energía de falla sustancial, particularmente cerca de transformadores, tableros de distribución, maquinaria industrial y grandes cargas de energía. Si un dispositivo de protección se expone a una corriente de falla superior a su capacidad de interrupción especificada, las consecuencias pueden incluir daños al equipo, formación de arcos excesivos y riesgos graves para la seguridad.
Una capacidad de corte de 15 kA proporciona un margen de interrupción más alto que muchos MCB estándar de baja capacidad de corte. Sin embargo, la idoneidad real depende de la posible corriente de cortocircuito en el lugar de instalación y de los requisitos de la norma eléctrica aplicable.
| Parámetro | Lo que indica | Por qué es importante |
|---|---|---|
| 125A | Corriente nominal | Determina el rango normal de corriente del interruptor. |
| 15kA | Alta capacidad de interrupción de cortocircuito | Ayuda al disyuntor a interrumpir corrientes de falla altas especificadas. |
| Viaje termal | Protección contra sobrecarga | Responde a condiciones actuales excesivas sostenidas. |
| viaje magnético | Protección contra cortocircuitos | Proporciona un funcionamiento rápido durante condiciones de falla severa. |
| Limitación de corriente | Reducción de la energía de falla. | Puede ayudar a limitar la tensión ejercida sobre los equipos posteriores. |
Por lo tanto, al diseñar un sistema de distribución, el interruptor debe seleccionarse a partir del cálculo de la carga real, la clasificación del conductor, el cálculo de la corriente de falla, el voltaje, la frecuencia, la configuración de los polos y los requisitos de coordinación, en lugar de basarse únicamente en la clasificación de la corriente.
¿Cómo funciona el mecanismo de protección?
Un MCB moderno generalmente combina dos principios de disparo principales: protección térmica y protección magnética. Los dos mecanismos abordan diferentes tipos de eventos de sobrecorriente.
La protección térmica responde a condiciones de sobrecarga que persisten en el tiempo. Cuando la corriente excede el nivel operativo previsto, el calor hace que el elemento térmico funcione y abra el circuito.
La protección magnética está destinada a condiciones de falla de alta corriente. Una fuerte respuesta magnética puede activar el mecanismo de disparo rápidamente cuando ocurre un cortocircuito severo.
Cuando los contactos se separan durante la interrupción de una falla, se puede formar un arco eléctrico. Las estructuras internas de gestión del arco ayudan a controlar y extinguir el arco durante la interrupción.
La construcción con limitación de corriente puede reducir la energía que pasa a través del circuito durante un cortocircuito, lo que ayuda a reducir la tensión en los componentes conectados.
La información del producto DAB7-125 describe una función de disparo térmico y magnético, un mecanismo sin disparo y un diseño con limitación de corriente. Estas características son particularmente relevantes para aplicaciones donde el dispositivo de protección debe responder consistentemente tanto a sobrecargas prolongadas como a fallas de alta corriente.
¿Qué características mejoran el rendimiento práctico?
Los equipos de protección eléctrica no se evalúan únicamente por su clasificación actual principal. La construcción mecánica, el diseño de terminales, los materiales de contacto, el método de montaje y las disposiciones de control de arco interno pueden afectar la usabilidad práctica.
- Alta capacidad de rotura:Una especificación de 15 kA proporciona una capacidad de interrupción de cortocircuito mayor que muchos MCB convencionales de baja capacidad de interrupción.
- Terminales de cable grandes:La serie DAB7-125 está diseñada con terminales grandes adecuados para conductores de cobre y aluminio de hasta 35 mm² según la información publicada por el fabricante.
- Mecanismo sin disparo:El interruptor puede mantener su función protectora incluso cuando el mecanismo operativo se mantiene en la posición ON.
- Indicación de contacto positivo:Una indicación clara del estado del contacto puede facilitar la inspección y el mantenimiento.
- Funcionamiento termomagnético:Se pueden abordar diferentes condiciones de sobrecorriente mediante mecanismos de disparo complementarios.
- Montaje en carril DIN:El montaje modular simplifica la instalación dentro de equipos de distribución compatibles.
- Recinto ignífugo:La información publicada DAB7-125 especifica un material de carcasa retardante de llama PA66.
Estos detalles son importantes para los distribuidores e integradores de sistemas porque la eficiencia de la instalación y la capacidad de servicio pueden influir en la experiencia operativa total, no solo en el precio de compra inicial.
¿Dónde se puede utilizar un MCB 125 15KA?
Se puede considerar un MCB de alta capacidad de interrupción de 125 A para sistemas de distribución eléctrica donde la corriente del circuito y el nivel de falla se encuentran dentro del rango operativo especificado del dispositivo. Los entornos de aplicación típicos pueden incluir instalaciones industriales, edificios comerciales, paneles de distribución de equipos y otros circuitos de mayor corriente.
| Solicitud | Requisito típico | Beneficio potencial |
|---|---|---|
| Distribución industrial | Cargas de corriente más altas y condiciones de falla exigentes | Alta capacidad de corriente con protección contra cortocircuitos. |
| Edificios comerciales | Protección de distribución confiable | Protección modular compacta para circuitos de distribución. |
| Sistemas de maquinaria | Protección para equipos eléctricos y alimentadores. | Respuesta de sobrecorriente térmica y magnética. |
| Paneles de distribución | Dispositivos de protección que ahorran espacio | Instalación en carril DIN y construcción modular. |
| Equipos que consumen mucha energía | Mayor corriente de circuito | Configuración de corriente nominal de hasta 125 A según el modelo seleccionado. |
La idoneidad de la aplicación siempre debe confirmarse con el diseño eléctrico completo. El voltaje, la frecuencia, la posible corriente de falla, el tamaño del conductor, la temperatura ambiente, la configuración de los polos y las reglas de instalación aplicables pueden cambiar la selección adecuada del disyuntor.
Especificaciones clave para examinar
Los compradores suelen centrarse en “125A” y “15kA” porque son fáciles de entender. Sin embargo, la contratación profesional requiere una revisión más amplia de las especificaciones.
| Especificación | Pregunta de compra |
|---|---|
| Corriente nominal | ¿La clasificación seleccionada coincide con la carga del circuito calculada y la capacidad del conductor? |
| Capacidad de ruptura | ¿La capacidad especificada de 15 kA es adecuada para la posible corriente de falla? |
| Tensión nominal | ¿El disyuntor coincide con el voltaje del sistema y la disposición de distribución? |
| Número de polos | ¿El circuito requiere 1P, 2P, 3P, 4P u otra configuración? |
| Curva de viaje | ¿La característica de liberación seleccionada es compatible con la carga conectada? |
| Norma aplicable | ¿El producto cumple con el estándar requerido para el mercado objetivo y la instalación? |
| Capacidad terminal | ¿Pueden los terminales acomodar con seguridad el conductor especificado? |
| Método de instalación | ¿Se requiere montaje en riel DIN u otra disposición de montaje? |
Por ejemplo, IEC 60947-2 e IEC/EN 60898-1 utilizan diferentes clasificaciones y marcos de prueba para disyuntores. Por lo tanto, los datos publicados por el fabricante pueden contener terminología tanto Icu como Icn según el estándar y la categoría del producto. El comprador debe verificar exactamente qué clasificación se aplica al voltaje y las condiciones de operación de la instalación prevista.
Cómo seleccionar la configuración correcta
La elección de un disyuntor en miniatura 125 15KA debe comenzar con el sistema eléctrico en lugar del catálogo de productos. Un proceso de selección simple puede reducir el riesgo de que el disyuntor no coincida con el circuito.
- Determinar la corriente de diseño.Calcule la corriente de carga continua e intermitente esperada.
- Verifique la clasificación del conductor.El dispositivo de protección debe coordinarse con la corriente permitida del cable en las condiciones reales de instalación.
- Determine la posible corriente de cortocircuito.El poder de corte seleccionado debe ser adecuado al nivel de falla en el punto de instalación.
- Confirme el voltaje y la frecuencia.Asegúrese de que el disyuntor esté clasificado para el sistema eléctrico.
- Seleccione la disposición de los postes.Considere los requisitos para conductores de fase y neutro.
- Revisar las características del viaje.La curva de disparo debe ser adecuada para la carga conectada y las condiciones de irrupción esperadas.
- Confirmar estándares y certificaciones.Verifique los requisitos del mercado objetivo, las especificaciones del proyecto y las regulaciones eléctricas locales.
- Verificar compatibilidad física.Confirme las dimensiones, el tamaño de los terminales, la compatibilidad con el riel DIN y el espacio entre paneles.
Consideraciones de instalación y mantenimiento
La instalación correcta es esencial para cualquier dispositivo de protección de alta corriente. Incluso un disyuntor bien diseñado no puede compensar conductores de tamaño incorrecto, terminales sueltos, envolventes inadecuadas o prácticas de instalación inadecuadas.
- Verifique el modelo y la clasificación del interruptor antes de la instalación.
- Aislar el suministro eléctrico y seguir el procedimiento de seguridad aplicable.
- Confirme que la sección transversal del conductor sea compatible con el terminal.
- Prepare los conductores correctamente y evite que los extremos de los cables se dañen o pelen incorrectamente.
- Apriete los terminales según los requisitos especificados por el fabricante.
- Asegúrese de que el disyuntor esté montado de forma segura en el riel DIN compatible.
- Verifique que el gabinete proporcione la protección y el espacio libre adecuados.
- Inspeccione los terminales periódicamente para detectar signos de sobrecalentamiento, decoloración o holgura mecánica.
- Probar el sistema de protección según los requisitos de mantenimiento de la instalación.
Los programas de mantenimiento deben reflejar el entorno y el ciclo de trabajo. Las instalaciones industriales con cargas elevadas, cambios frecuentes, polvo, vibraciones o temperaturas elevadas pueden requerir inspecciones más frecuentes que los sistemas de distribución interiores con carga ligera.
Problemas comunes e inquietudes de compra
Los compradores de MCB de alta corriente frecuentemente enfrentan varios desafíos prácticos. Abordar estos problemas antes de la adquisición puede evitar demoras y problemas de instalación.
Algunas listas de productos mencionan sólo una "alta capacidad de ruptura" genérica. Los compradores deben solicitar la clasificación, el estándar, el voltaje y la base de prueba exactos.
Seleccionar 125 A sin verificar la capacidad del cable y la corriente de diseño real puede crear problemas de coordinación.
Los conductores más grandes requieren terminales diseñados para aceptar el área de sección transversal requerida. La compatibilidad del terminal debe confirmarse antes de la compra.
Los compradores internacionales suelen necesitar especificaciones técnicas, certificaciones, dibujos e información del producto para la aprobación del proyecto.
Un proveedor profesional debería poder proporcionar datos claros del producto y ayudar a los compradores a comprender las diferencias entre la corriente nominal, la capacidad de corte, las características de disparo y los requisitos de instalación.
¿Por qué Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.desarrolla y fabrica productos de protección de circuitos para aplicaciones eléctricas industriales y comerciales. Su cartera de productos publicada incluye MCB, MCCB, RCBO, RCCB y equipos de protección de circuitos relacionados.
La serie DAB7-125 está preparada para aplicaciones que requieren mayor capacidad de corriente y alta capacidad de interrupción de cortocircuitos. Las especificaciones publicadas incluyen una alta capacidad de corte de 15 kA, función de disparo termomagnético, diseño con limitación de corriente, indicación de contacto positivo y terminales adecuados para conductores más grandes. :contentReference[oaicite:1]{index=1}
La información de fábrica del fabricante también describe talleres dedicados a estampado, soldadura por puntos, remachado, moldeo por inyección y ensamblaje, que respaldan la producción de productos MCB y MCCB. :contentReference[oaicite:2]{index=2}
Para distribuidores, mayoristas de electricidad, fabricantes de paneles y clientes OEM, este tipo de capacidad de fabricación puede resultar útil cuando el suministro constante de productos, la documentación técnica y el soporte de configuración son partes importantes de una decisión de compra.
| Requisito del comprador | Característica relevante de DAB7-125 |
|---|---|
| Protección de circuito de alta corriente | Corriente nominal hasta 125A |
| Mayores requisitos de cortocircuito | Capacidad de corte de hasta 15 kA según la información publicada del producto |
| Protección contra sobrecarga | Función de disparo térmico |
| Respuesta de cortocircuito | Función de disparo magnético |
| Conductores más grandes | Terminales de cable grandes diseñados para conductores de hasta 35 mm² según información del fabricante. |
| Instalación de paneles | Diseño de montaje en carril DIN modular |
Las especificaciones del producto siempre deben confirmarse con la documentación técnica más reciente antes de la aprobación final del proyecto, especialmente cuando el interruptor se instalará en un entorno de alta corriente de falla o en un sistema eléctrico regulado.
Preguntas frecuentes
15KA se refiere a una capacidad de corte en cortocircuito de 15 kA bajo las condiciones de prueba especificadas aplicables. Indica el nivel de corriente de cortocircuito potencial que el dispositivo está diseñado para interrumpir de acuerdo con su clasificación y estándar aplicables.
No. La selección debe considerar la capacidad del conductor, las características de la carga, el voltaje del sistema, las condiciones ambientales, la corriente de falla, la configuración de los polos y los requisitos eléctricos aplicables.
125 A está asociado con la corriente nominal del disyuntor, mientras que 15 kA se refiere a su capacidad de interrupción en cortocircuito. Describen diferentes características del dispositivo de protección.
Se puede considerar para circuitos de distribución industrial adecuados cuando el sistema eléctrico se encuentra dentro de las clasificaciones y requisitos de instalación especificados para el producto.
No. La capacidad de rotura es sólo un factor de selección. También se deben evaluar la tensión, la corriente nominal, las características de disparo, la coordinación de los conductores, la configuración de los polos y las condiciones de instalación.
La protección térmica aborda condiciones de sobrecarga sostenida, mientras que la protección magnética responde rápidamente a condiciones de falla de alta corriente, como cortocircuitos.
La información publicada sobre el DAB7-125 de Shanghai DaDa Electric afirma que sus terminales de cable grandes son adecuados para cables de cobre y aluminio de hasta 35 mm². La disposición exacta de los conductores siempre debe confirmarse con la documentación técnica actual antes de la instalación.
Los compradores deberán solicitar la ficha técnica, normas aplicables, tensión nominal, datos de poder de corte, características de disparo, planos dimensionales, información de terminales, certificaciones y detalles de embalaje relevantes para el mercado de destino.
Consideraciones finales
Un disyuntor en miniatura 125 15KA aborda una combinación específica de requisitos: capacidad de corriente relativamente alta y capacidad mejorada de interrupción de cortocircuitos. Para los ingenieros y equipos de compras, comprender lo que representa cada calificación es esencial para tomar la decisión técnica correcta.
Las consideraciones más importantes van más allá de las cifras "125A" y "15kA". Una evaluación completa debe incluir voltaje nominal, corriente de falla, características de disparo, configuración de polos, compatibilidad de conductores, estándares aplicables, entorno de instalación y dimensiones físicas.
La serie DAB7-125 de Shanghai DaDa Electric Co., Ltd. combina protección de alta corriente con operación termomagnética, diseño con limitación de corriente, terminales de cable grandes y una capacidad de corte publicada de hasta 15 kA. Estas características hacen que el producto sea relevante para una variedad de aplicaciones de distribución industrial y comercial cuando se combina correctamente con el sistema eléctrico.
