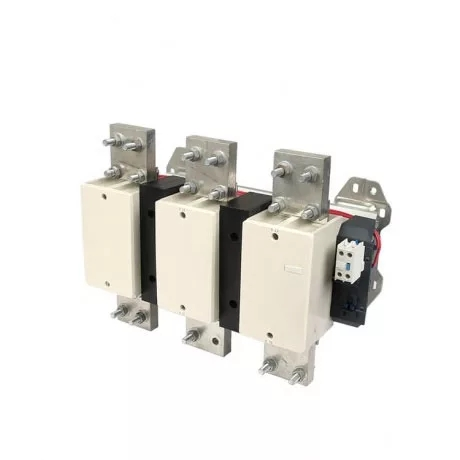

Contactor F

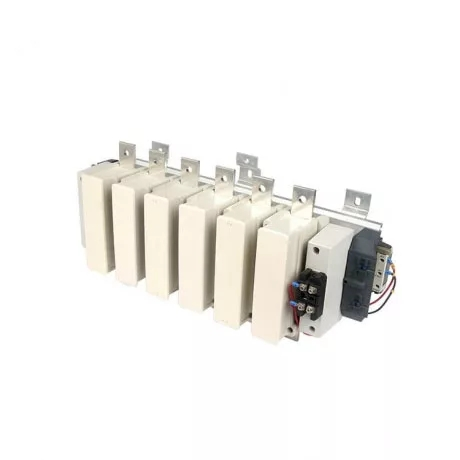

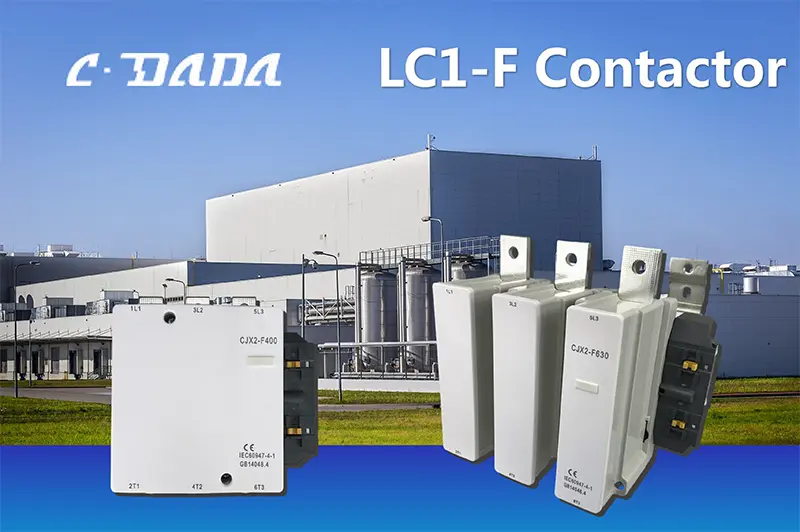

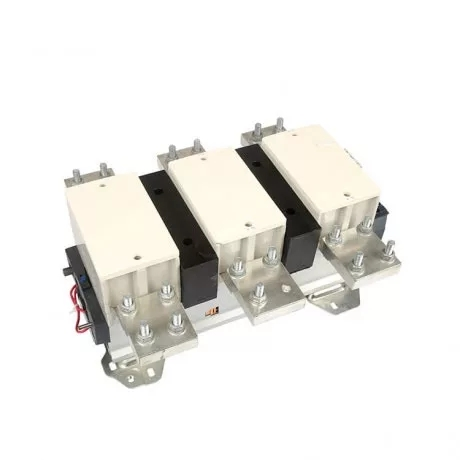

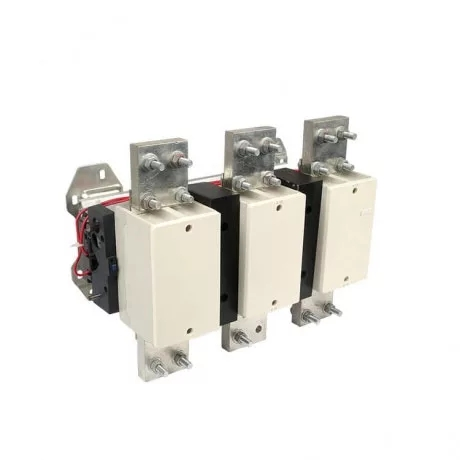

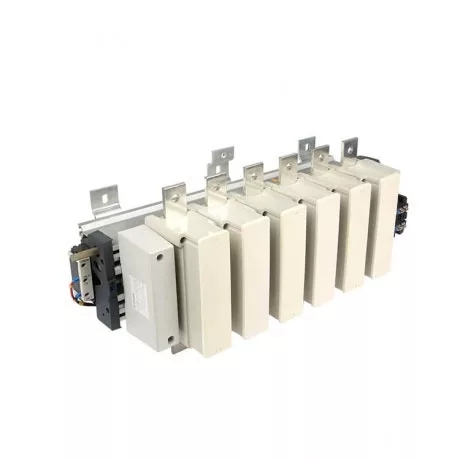

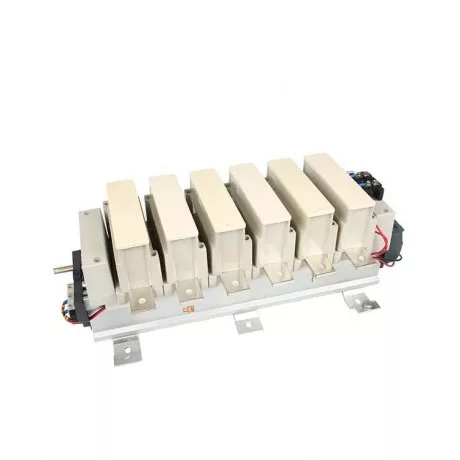

Satisfaga las demandas de energía de los sistemas industriales a gran escala con el contactor CDADA LC1-F Serie F, un contactor de CA de alta corriente diseñado por el proveedor profesional Shanghai DADA Electric CO., LTD. según las normas IEC/EN 60947-4-1. Diseñada para control de motores de servicio pesado y conmutación de energía, la serie LC1-F admite corrientes operativas nominales de 115 A a 1000 A y controla motores trifásicos de jaula de ardilla de hasta 500 kW (a 380–415 V, servicio AC-3) o 670 kW a 690 V.

Disponible en configuraciones de 3 o 4 polos, es ideal para compresores, bombas grandes, trituradoras, enfriadores HVAC, equipos de minería y plantas de tratamiento de agua. Con clasificaciones de utilización AC-3 y AC-4, maneja tanto el arranque de motores estándar como aplicaciones exigentes como enchufar o avanzar lentamente. Certificado con CE, clasificado para aislamiento de 690 V y operable en temperaturas ambiente de –5 °C a +40 °C, el contactor CDADA F ofrece un rendimiento robusto y de fácil mantenimiento incluso en entornos hostiles de hasta 2000 m de altitud.

Especificaciones clave

Serie: Contactor F

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Estándar: IEC/EN 60947-4-1

Certificación: CE

Polos: 3P o 4P (seleccionables en campo en la mayoría de los modelos)

Corriente operativa nominal (AC-3): 115 A – 1000 A

Control de potencia del motor (AC-3):

380/415V: 55kW – 500kW

660/690 V: 80 kW – 670 kW

Categorías de utilización: AC-3 (motor en funcionamiento), AC-4 (conexión/avance lento)

Voltaje de aislamiento nominal: 690 V CA.

Temperatura ambiente: –5°C a +40°C

Altitud: ≤ 2000m

Montaje: Vertical ±5°, Categoría de montaje III

Voltajes de bobina (CA): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Corriente máxima de calefacción convencional (AC-1): hasta 1200 A

Ficha técnica

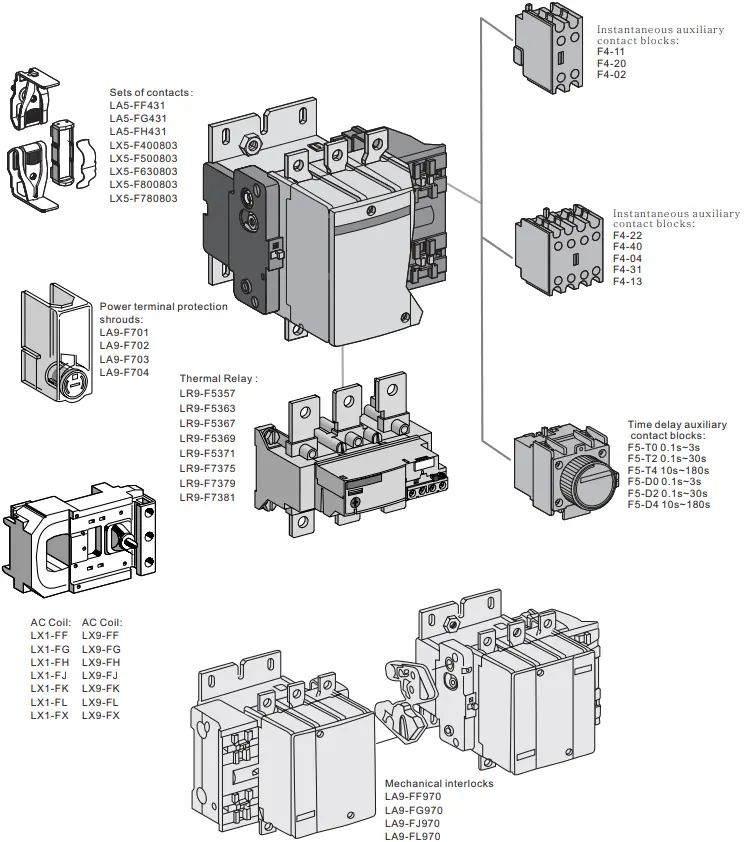

Accesorios

¿Por qué elegir el contactor CDADA F?

★ Verdadero rendimiento de servicio pesado

Admite motores de hasta 1000 A y 500 kW+, perfecto para minería, petróleo y gas, acerías e infraestructura municipal.

★ Compatibilidad de voltaje global

La amplia gama de opciones de bobinas de CA (incluidas 415 V, 480 V, 600 V) garantiza una integración perfecta en proyectos europeos, norteamericanos, de Medio Oriente y africanos.

★ AC-4 clasificado para ciclos exigentes

A diferencia de los contactores básicos, el LC1-F resiste marchas atrás, frenado y desplazamientos frecuentes, algo fundamental para grúas, elevadores y extrusoras.

★ Flexibilidad de 4 polos

Cambie a neutral cuando sea necesario: ideal para sistemas TT, grupos electrógenos o cargas industriales sensibles.

★ Robusta gestión térmica y de arco

Las cámaras de arco optimizadas y los contactos de alta conductividad garantizan una larga vida eléctrica y una baja generación de calor bajo carga continua.

★ Listo para fabricantes de paneles y OEM

Compatible con montaje en riel DIN estándar o con tornillos, y se combina perfectamente con los relés de sobrecarga térmica CDADA para soluciones completas de arranque de motor.

★ Invertimos continuamente en I+D, monitoreamos los estándares globales y las tendencias del mercado y colaboramos con expertos de la industria para mejorar nuestra cartera de productos.

Aplicaciones típicas

Control de motores grandes: trituradoras, molinos de bolas, bombas centrífugas

Energía y servicios públicos: plantas de agua/aguas residuales, auxiliares de centrales eléctricas

HVAC: enfriadores industriales, torres de enfriamiento

Manipulación de materiales: Cintas transportadoras, elevadores de cangilones

Marino y offshore: sistemas de motores a bordo

Energías renovables: hidrobombeo, sistemas de alimentación de biomasa

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la diferencia entre los contactores de las series D y F?

A1:

● Serie D (p. ej., LC1-D): para trabajos livianos a medianos (hasta 95 A/45 kW).

● Serie F (LC1-F): Para uso industrial pesado (115A–1000A / 55kW–500kW+). → La serie F tiene espacios de contacto más grandes, conductos de arco reforzados y mayor resistencia a corto plazo.

P2: ¿Puedo usar un contactor 4P F para cambiar a neutral?

R2: Sí. La versión de 4 polos permite la desconexión simultánea de las 3 fases + neutro, necesaria en algunas aplicaciones de seguridad o aislamiento (por ejemplo, cambio de generador).

P3: ¿Aún se necesita un relé de sobrecarga?

R3: Absolutamente. El contactor solo conmuta la energía; no protege contra sobrecargas o pérdida de fase. Emparéjelo siempre con un relé de sobrecarga térmico o electrónico para protección del motor.

P4: ¿Qué significa en la práctica “calificación AC-4”?

R4: Significa que el contactor puede manejar con seguridad el taponamiento del motor (frenado en reversa) y el avance lento (ráfagas cortas), comunes en polipastos, prensas y mezcladoras. Esto provoca altas sobretensiones de corriente; La clasificación AC-4 garantiza la durabilidad del contacto.

P5: ¿Por qué elegir CDADA F Contactor en lugar de marcas globales?

R5: CDADA ofrece:

● Cumplimiento genuino de IEC 60947-4-1 con la documentación de prueba

● Precios competitivos sin comprometer los contactos de aleación de plata o la supresión de arco.

● Rango completo de voltaje de bobina para exportaciones globales

● Muestra rápida y entrega a granel desde China

● Soporte OEM: etiquetado personalizado, embalaje y archivos técnicos (declaración CE, diagramas de cableado)
