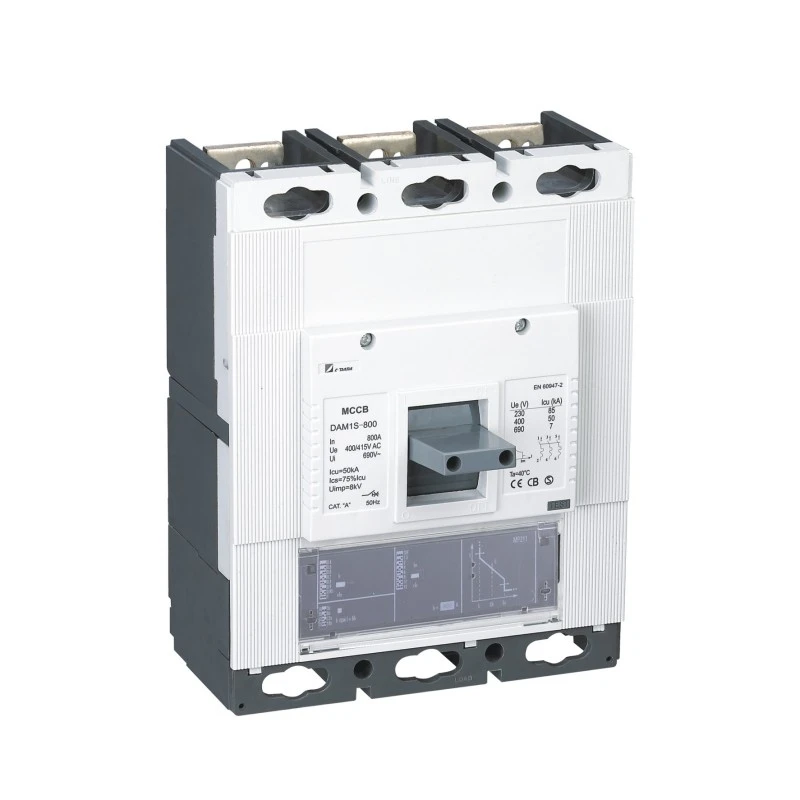

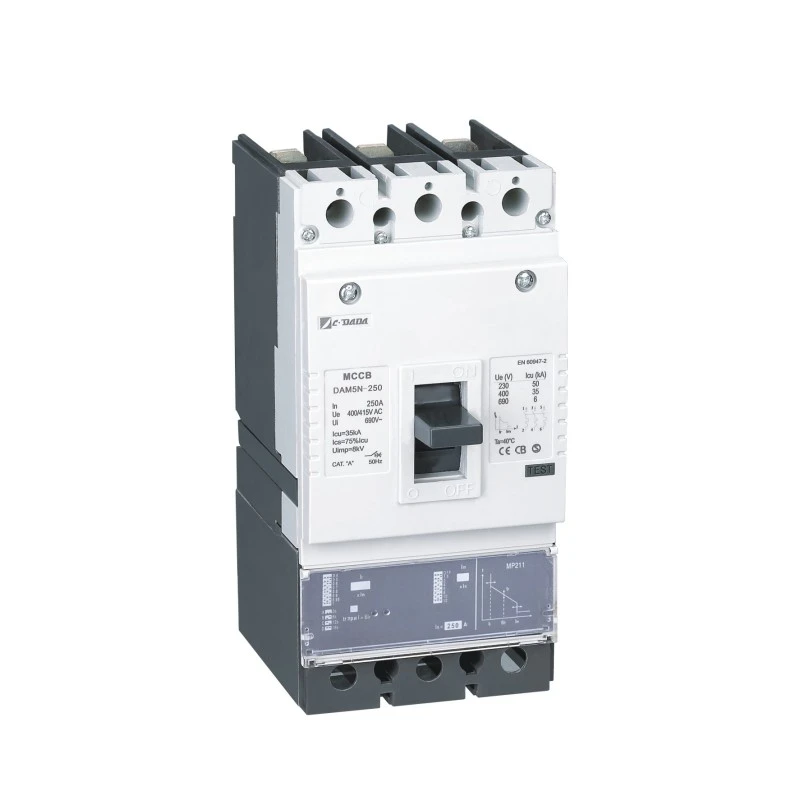

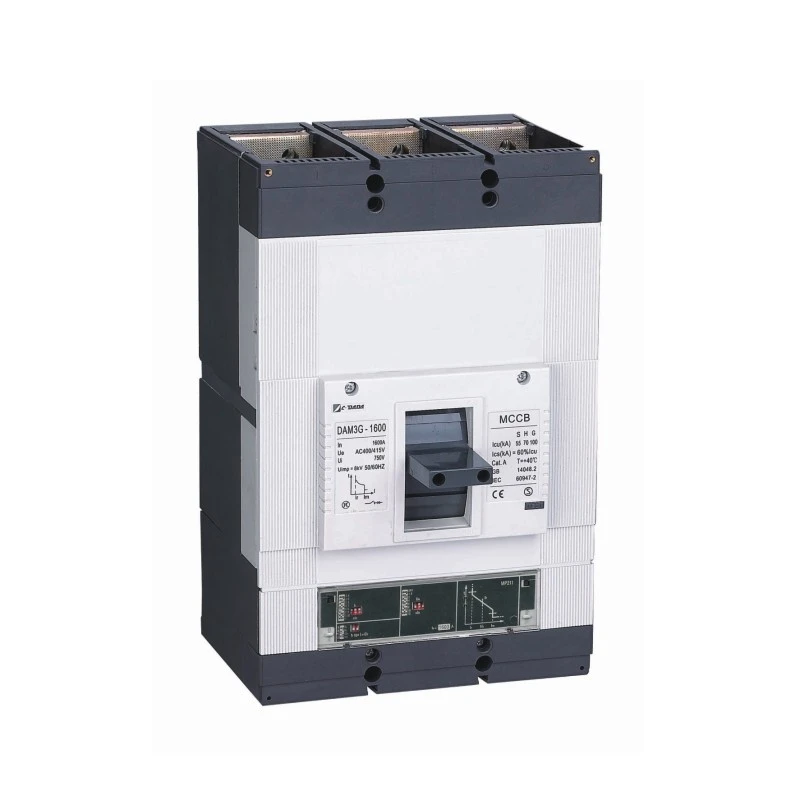

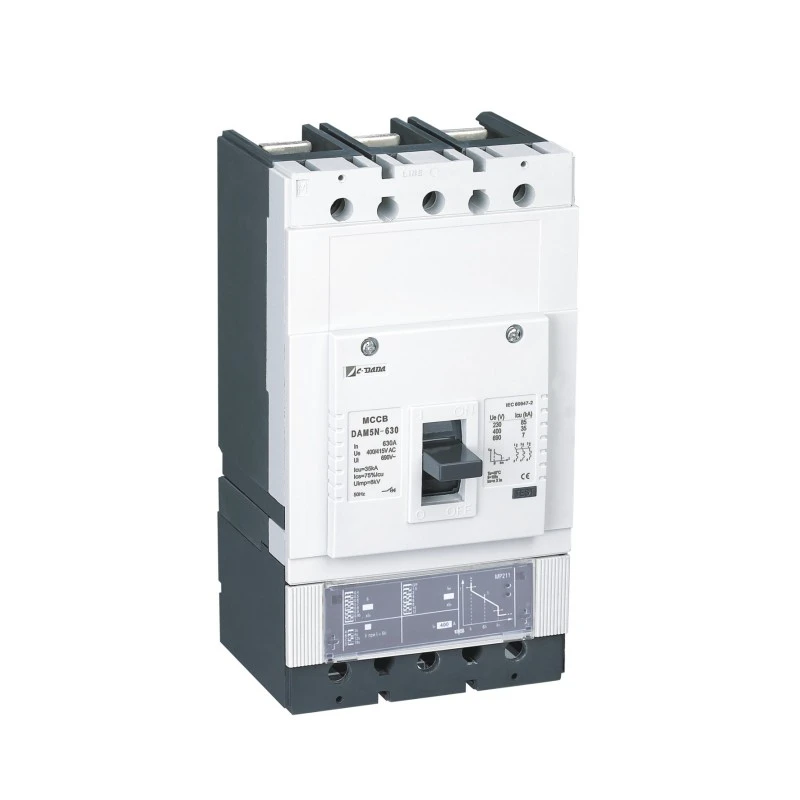

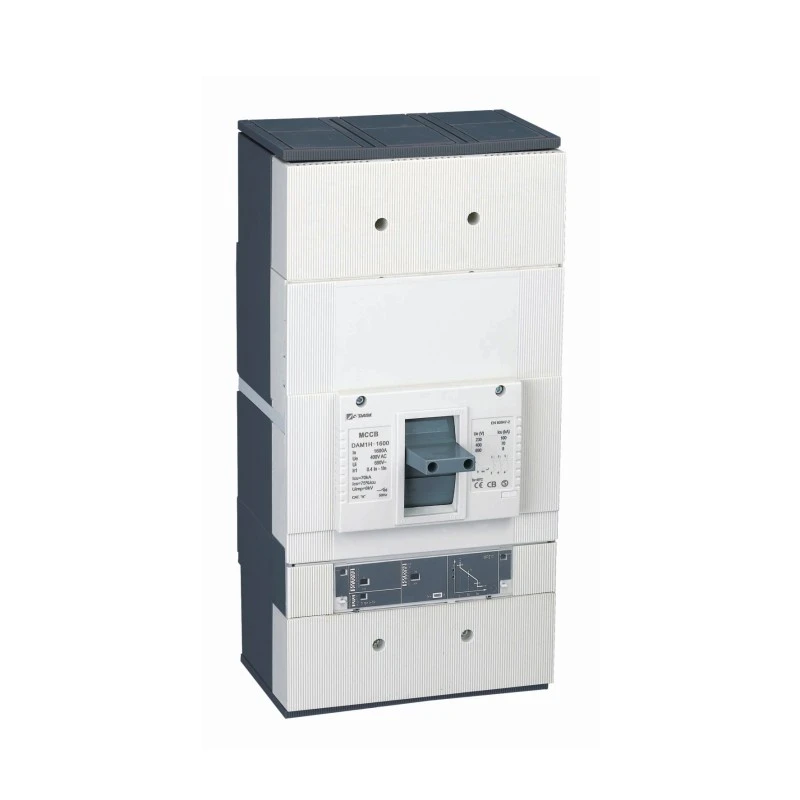

Disyuntor de caja moldeada de tipo electrónico

Para los sistemas de energía modernos que exigen precisión, inteligencia y confiabilidad, el disyuntor de caja moldeada tipo electrónico de Shanghai DADA Electric CO., LTD. establece un nuevo estándar en protección de bajo voltaje. A diferencia de los disyuntores termomagnéticos tradicionales, este MCCB inteligente utiliza una unidad de disparo electrónica basada en microprocesador para ofrecer protección contra sobrecorriente programable y de alta precisión, inmune a las fluctuaciones de la temperatura ambiente.

Con ajustes ajustables de 40% a 100% In (térmico) y de 1,5× a 12× In (magnético), ofrece una flexibilidad inigualable para una coordinación compleja en centros de datos, plantas industriales, hospitales y sistemas de energía renovable. Con una clasificación de 100 A a 1600 A a 400 V/415 V, combina un diseño compacto con funcionalidad avanzada e incluye disparo directo a prueba de fallas durante fallas extremas, incluso si falla la electrónica.

Especificaciones clave

Modelo: Serie CDADA DAM2 / DE (Disyuntor de caja moldeada de tipo electrónico)

Tipo: Disyuntor electrónico de caja moldeada

Polos: 3P / 4P

Tensión nominal (Ue): 400 V/415 V CA.

Corriente nominal (pulgadas): 100 A – 1600 A

Unidad de disparo: disparador electrónico basado en microprocesador

Ajuste Térmico (Ir): 40% – 100% de In

Ajuste magnético (Im): 1,5× – 12× pulg.

Ventajas

★ Amplio rango: 100 A a 1600 A (CA)

★ Dimensiones compactas

★ Ajuste térmico ajustable (40-100%) en.

★ Ajuste magnético ajustable (1,5-12 veces) pulgadas.

★ Disposición del botón de disparo.

★ Contactos principales y de arco separados

★ Amplia gama de accesorios.

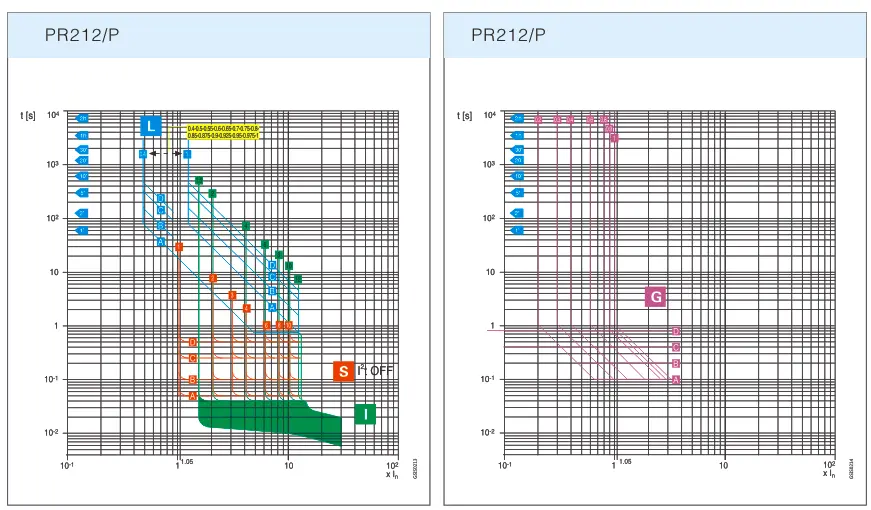

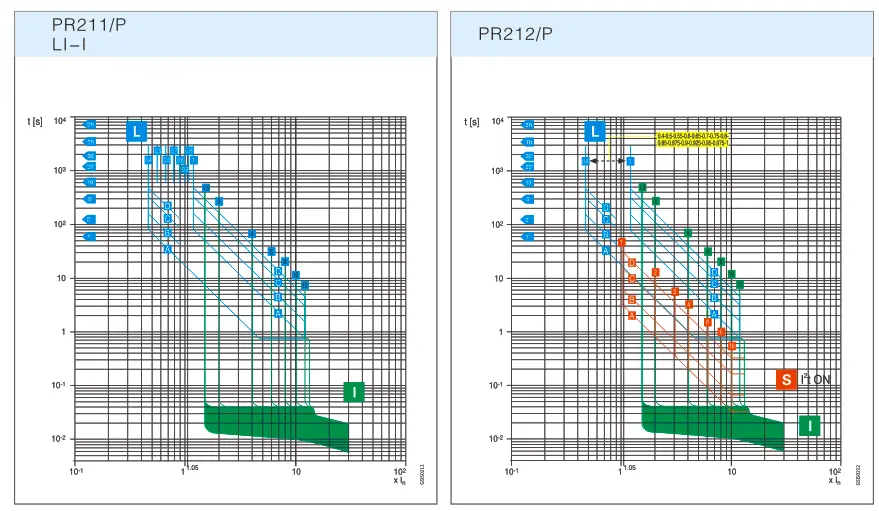

Curva característica de disparo electrónico

Parámetros eléctricos

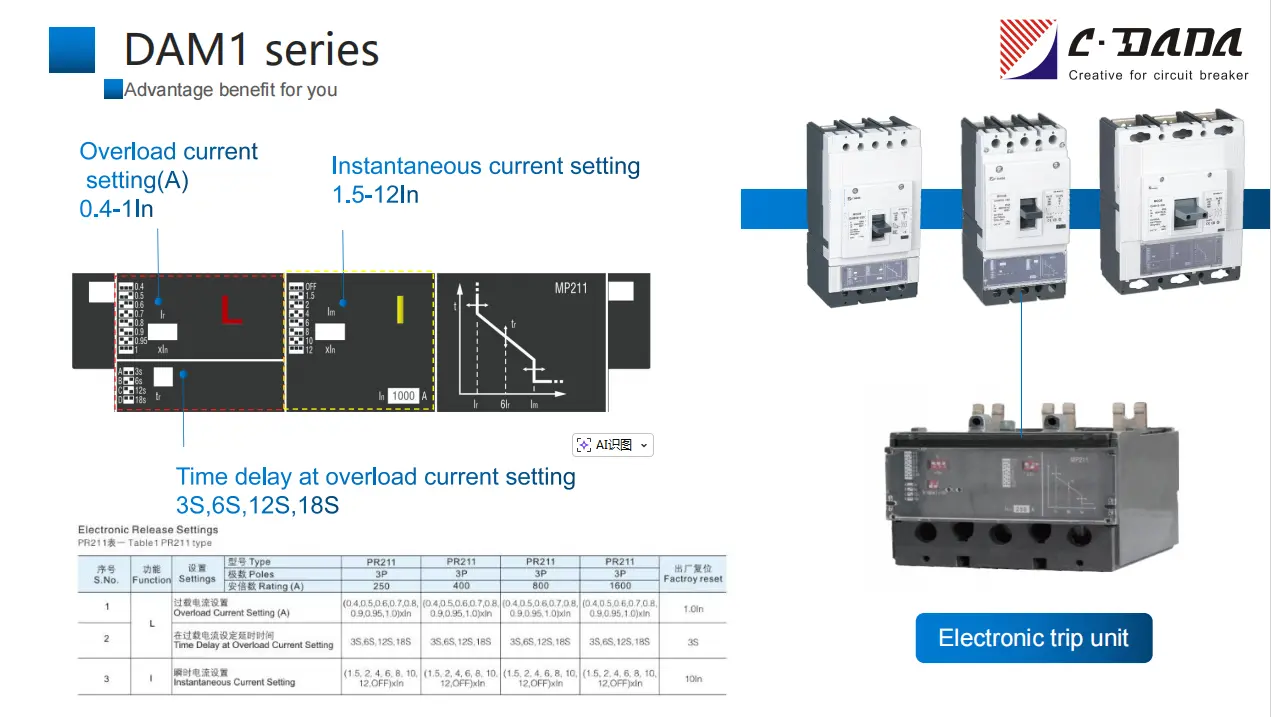

Tabla 1 tipo PR211

S.No.

Función

Ajustes

Tipo

PR211

PR211

PR211

PR211

Restablecimiento de fábrica

polacos

3P

3P

3P

3P

Calificación (A)

250

400

800

1600

1

L

Configuración de corriente de sobrecarga (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 pulgadas

2

Retardo de tiempo en configuración de corriente de sobrecarga

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Configuración de corriente instantánea

(1,5, 2, 4, 6, 8, 10, 12, APAGADO)xEn

(1,5, 2, 4, 6, 8, 10, 12, APAGADO)xEn

(1,5, 2, 4, 6, 8, 10, 12, APAGADO)xEn

(1,5, 2, 4, 6, 8, 10, 12, APAGADO)xEn

10 pulgadas

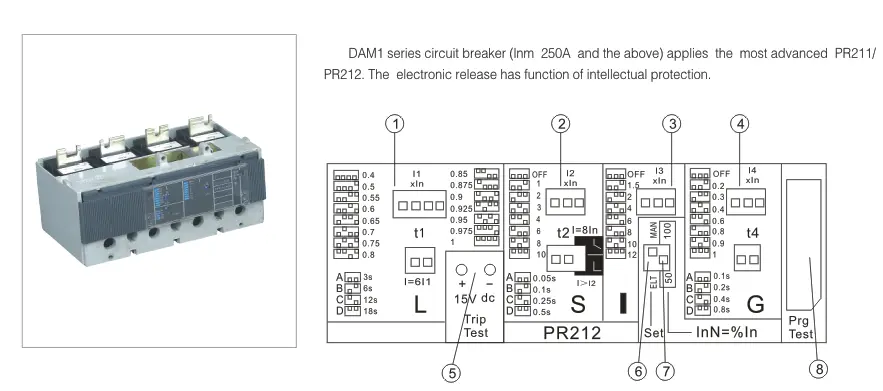

Tabla 2 tipo PR212

S.No.

Función

Ajustes

Tipo

PR212

PR212

PR212

PR212

Restablecimiento de fábrica

polacos

3P

3P

3P

3P

Calificación (A)

250

400/630

800

1600

1

L

Configuración de corriente de sobrecarga (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 pulgadas

2

Retardo de tiempo en configuración de corriente de sobrecarga

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Ajuste de corriente de cortocircuito (A)

(1, 2, 3, 4, 6, 8, 10, APAGADO) x Entrada

(1, 2, 3, 4, 6, 8, 10, APAGADO) xEn

(1, 2, 3, 4, 6, 8, 10, APAGADO) xEn

(1, 2, 3, 4, 6, 8, 10, APAGADO) xEn

6 pulgadas

4

Retardo de tiempo en el ajuste de corriente de cortocircuito

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Configuración de corriente instantánea

(1,5, 2, 4, 6, 8, 10, 12, APAGADO)xEn

(1,5, 2, 4, 6, 8, 10, 12, APAGADO)xEn

(1,5, 2, 4, 6, 8, 10, 12, APAGADO)xEn

(1,5, 2, 4, 6, 8, 10, 12, APAGADO)xEn

10 pulgadas

6

G

Configuración de corriente de falla a tierra (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, APAGADO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, APAGADO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, APAGADO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, APAGADO)xIn

1,0 pulgadas

7

Retardo de tiempo en la configuración de falla a tierra

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

Selección de conjunto de parámetros eléctricos o electrónicos.

Función SET (cambiar ELT/MAN)

9

Se utiliza para configurar los parámetros del interruptor DIP de la línea cero.

EntradaN=%En,cambiar 50/100

10

Toma para conexión del dispositivo de medición.

Toma de panel

¿Por qué elegir CDADA Electronic MCCB?

★ Verdadera inteligencia, no sólo automatización
El microprocesador analiza continuamente las formas de onda de corriente, lo que permite una protección precisa de tiempo inverso, tiempo definido e instantánea, sin deriva debido al calor o el envejecimiento.

★ Diseño a prueba de fallos
Incluso si el circuito electrónico falla, un pestillo electromagnético directo garantiza que el disyuntor se dispare durante cortocircuitos severos, cumpliendo con los requisitos de redundancia de seguridad IEC 60947-2.

★ Coordinación Superior
Los rangos de ajuste ultra amplios (40–100 % Ir, 1,5–12 × Im) permiten una coordinación perfecta con los dispositivos ascendentes y descendentes, minimizando las zonas de interrupción.

★ Infraestructura preparada para el futuro
Compatible con módulos de comunicación opcionales (Modbus RTU, Profibus) para integración en sistemas de gestión de edificios (BMS) o redes inteligentes.

★ Calidad global, precio competitivo
Fabricado según ISO 9001 en Shanghai, con certificaciones internacionales, que ofrece un rendimiento a nivel europeo con una rentabilidad asiática.

★ Contamos con un equipo dedicado de 15 ingenieros enfocados en el desarrollo, mejora y personalización de productos.

Aplicaciones ideales

Centros de datos: evite fallas en cascada con disparos selectivos precisos

Hospitales: garantizar energía ininterrumpida para los sistemas de soporte vital

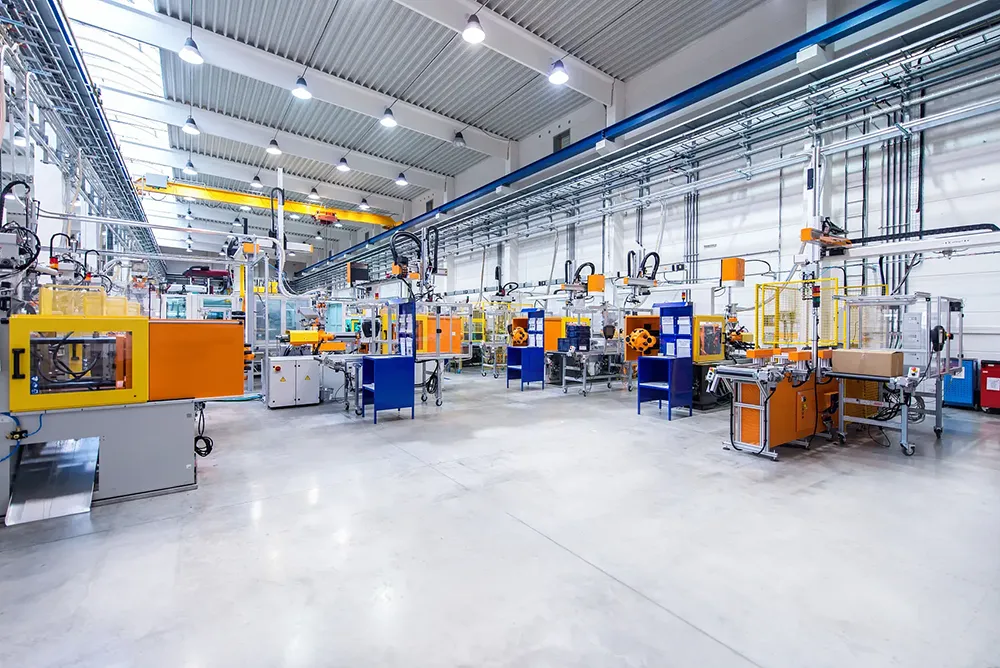

Automatización industrial: coordine con VFD, arrancadores suaves y robótica

Parques solares/eólicos: adaptarse a perfiles de generación variables

Edificios comerciales inteligentes: habilite el monitoreo de energía sin medidores adicionales

Preguntas frecuentes (FAQ)

P1: ¿Qué diferencia a un MCCB electrónico de uno termomagnético?

A1: Los disyuntores de caja moldeada de tipo electrónico utilizan un microprocesador para analizar la corriente y activar disparos con alta precisión. No se ven afectados por la temperatura ambiente, ofrecen rangos de ajuste más amplios y pueden proporcionar registro de datos de carga, a diferencia de los tipos termomagnéticos basados ​​en bimetales/solenoides.

P2: ¿Está disponible el MCCB electrónico 1600A en configuración de 4 polos?

R2: Sí, todos los MCCB electrónicos CDADA de 250 A a 1600 A están disponibles en versiones 3P y 4P.

P3: ¿Qué sucede si la unidad de disparo electrónica falla durante un cortocircuito?

R3: El disyuntor incluye un respaldo mecánico: durante corrientes de falla extremas (>12×In), un pestillo magnético activa la apertura directa, lo que garantiza la seguridad incluso con los componentes electrónicos fuera de línea.

P4: ¿Puedo monitorear los valores actuales en tiempo real?

R4: Sí: la unidad de disparo electrónica muestra la corriente instantánea, máxima, mínima y promedio en ventanas de tiempo seleccionables (por ejemplo, 24 h), lo que resulta útil para la gestión de energía.

P5: ¿Por qué elegir CDADA sobre otras marcas de MCCB inteligentes?

R5: CDADA ofrece:

● Verdadera capacidad de ajuste de doble rango (muchos competidores limitan Im a ≤10×)

● Respaldo mecánico a prueba de fallas (no todos los MCCB “electrónicos” lo tienen)

● Tamaño compacto: se adapta a paneles antiguos sin modificaciones

● Sólida cartera de certificaciones globales (ASTA, KEMA, CE)

● Precios adaptados a los OEM con soporte técnico en inglés
