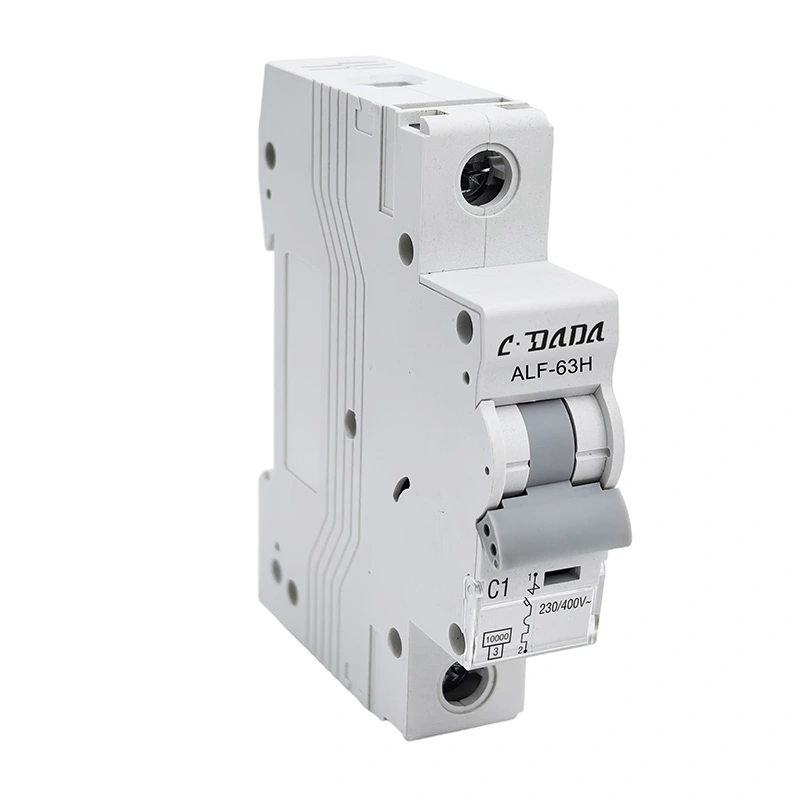

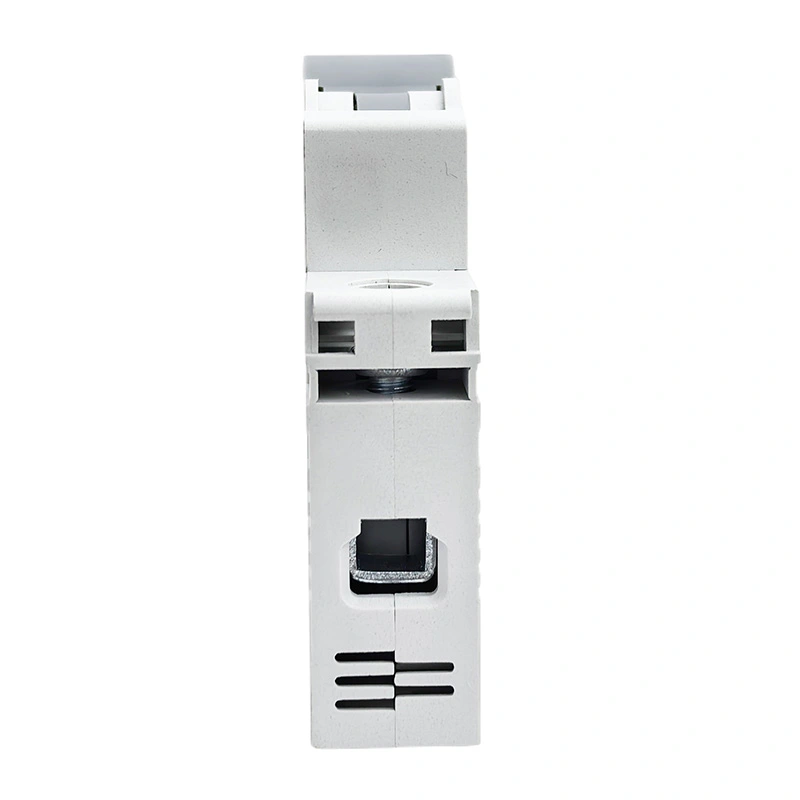

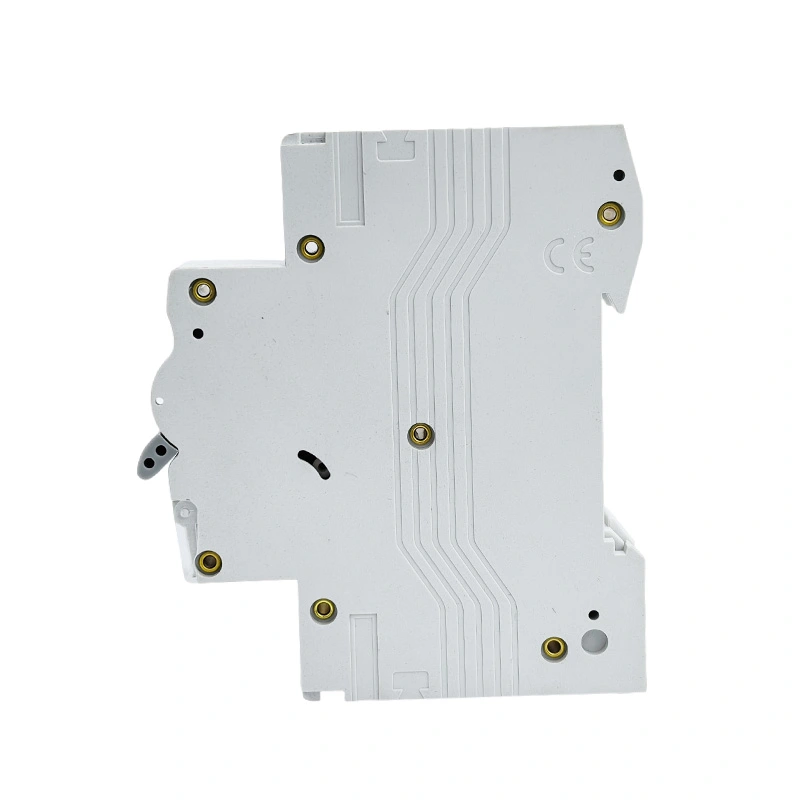

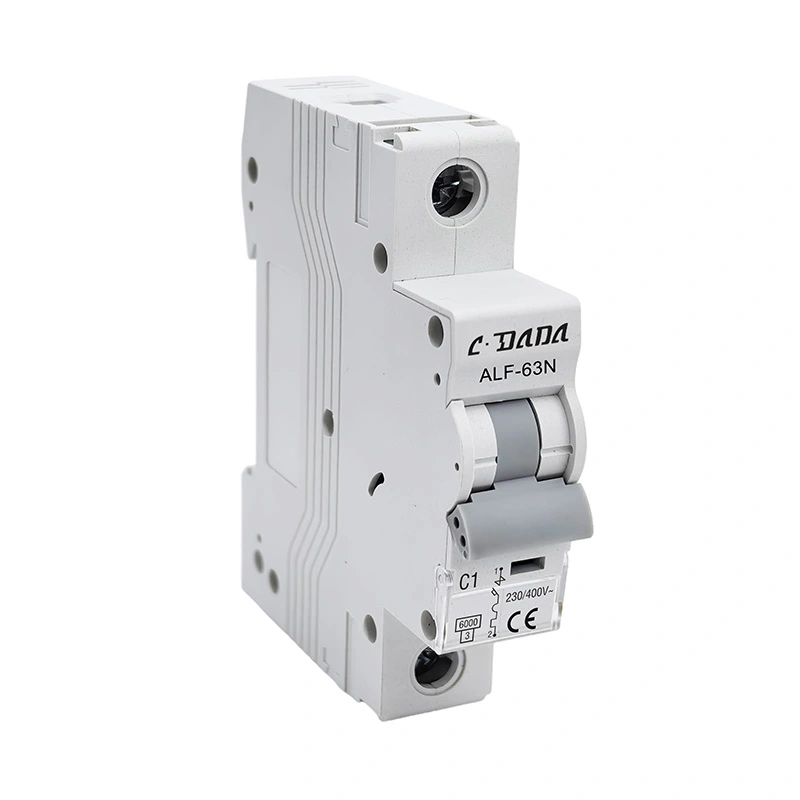

Disyuntor miniatura 6KA 10kA

El disyuntor en miniatura (MCB) 6KA 10kA de alto corte de la serie ALF-63N/H cumple con el estándar IEC60898, el MCB tiene la característica de rendimiento confiable, función protectora precisa, tiempo de liberación corto y alta capacidad de corte, también de pequeño volumen. Es ampliamente utilizado en contactores, aparamenta y aparatos eléctricos y en sobrecargas.

Póngase en contacto con CDADA y elíjanos como su fabricante, podemos ofrecer servicios OEM/ODM.

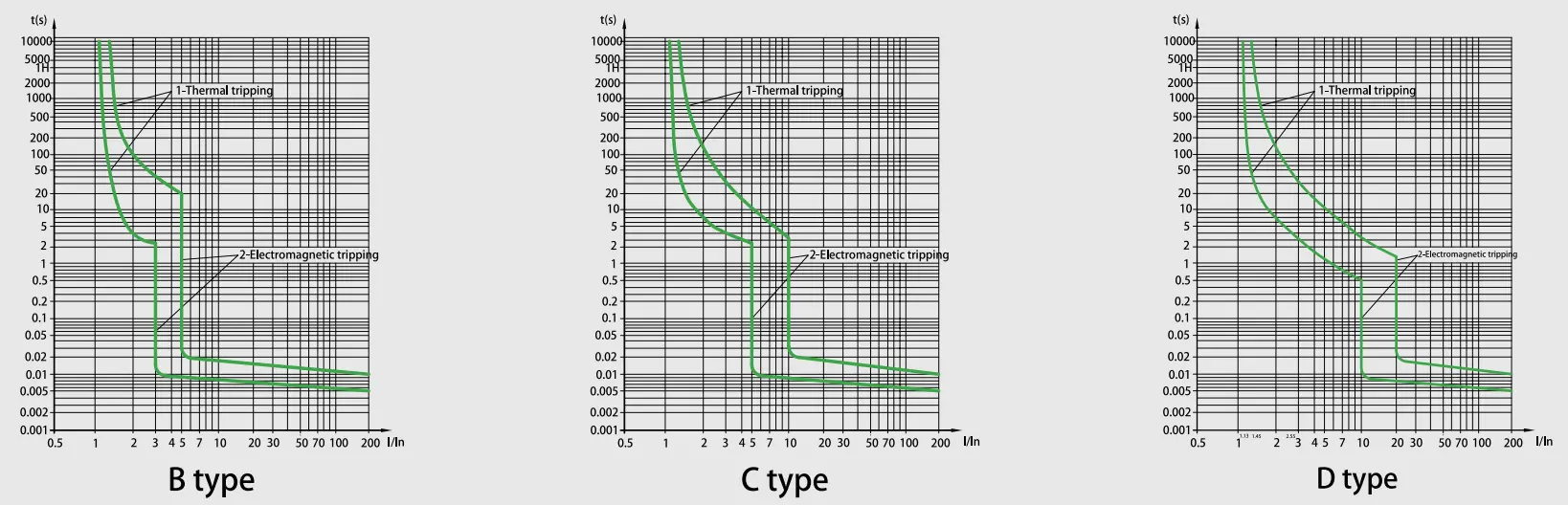

Curva característica

Especificación técnica

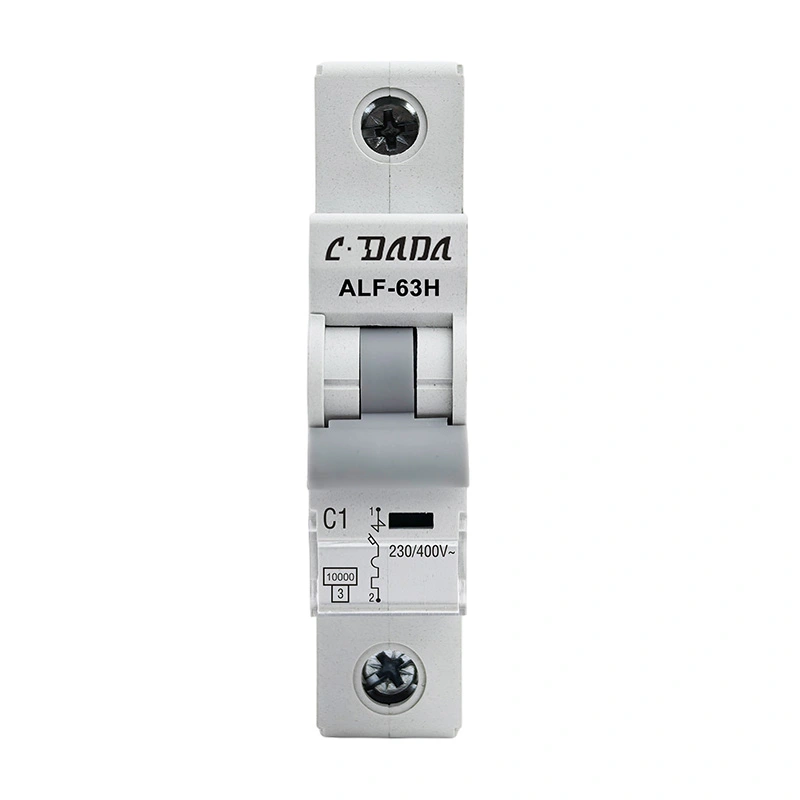

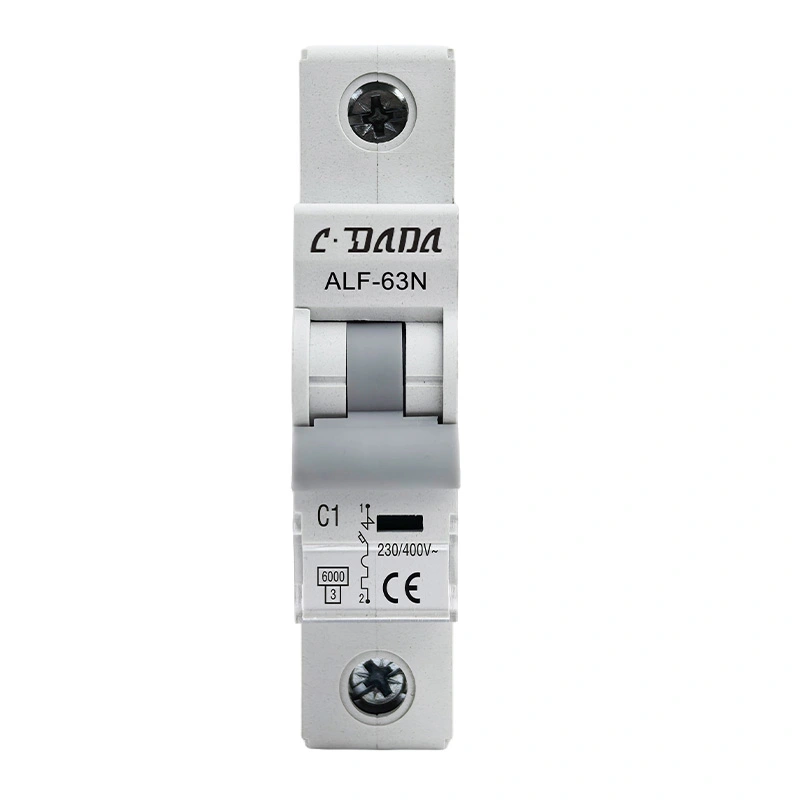

Disyuntor miniatura 6KA 10kA serie ALF-63N/H
Estándar	EN/IEC60898-1
Capacidad de ruptura (kA)	6,10
Protección	Contra sobrecarga y cortocircuito.
Corriente nominal (A) en	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensión nominal (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tensión nominal soportada al impulso Uimp(kV)	4
Tensión nominal de aislamiento Ui(V)	500
Cass limitante de energía	3
Temperatura ambiente (℃)	-25~+40, máx. 95% de humedad
Límite de funcionamiento térmico	1.13xln Sin disparos en una hora
	1.45xIn Disparo en una hora
funcionamiento magnético	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Número de polos	1P, 1P+N, 2P, 3P, 3P+N y 4P
tipo de viaje	Liberación térmica/magnética
Capacidad terminal	16 mm² flexible o 25 mm² rígido hasta clasificaciones de 25 A
	25 mm² flexible o 35 mm² rígido de 32 A a 63 A
Grado de protección	IP20
Instalación	Montaje en carril DIN de 35 mm
Ancho	17,8 mm por polo

Característica de disparo del disyuntor

NO.	Corriente nominal de liberación (A)	Estado inicial	Corriente de prueba	tiempo especificado	Resultado a obtener	Observaciones
1	1-63	estado frio	1,13 pulgadas	t≤1h	Sin viaje
2	1-63	en la prueba anterior	1,45 litros	t<1h	viaje	Configurar la corriente hasta el valor especificado de manera constante en 5 segundos
3	En≤32	estado frio	2,55 pulgadas	1s	viaje
	En>32
4	1-63	estado frio	3 pulgadas	t≤0,1s	Sin viaje	tipo B
			5 pulgadas	t<0,1s	viaje	tipo B
			5En 10ln	t≤0,1s	Sin viaje	tipo C
			10 pulgadas	t<0,1s	viaje	tipo C
			20 litros	t≤0,1s	Sin viaje	tipo D
				t<0,1s	viaje	tipo D

Resistencia (Operaciones)

Categoría	Ciclos de operación	Frecuencia de operación	Corriente nominal
Resistencia eléctrica	4000	240/h	1-32
		120/h	40-63
Resistencia mecánica	10000	240/h	1-63

Características

★ Capacidad de interrupción de cortocircuito ultraalta

La tecnología avanzada de control de arco logra una mayor capacidad de interrupción en comparación con los estándares de la industria, lo que garantiza una protección confiable para sistemas eléctricos de grado industrial en condiciones de falla extrema.

★ Interfaz de conexión de modo dual

El diseño de terminal híbrido integrado admite tanto el acoplamiento de barras colectoras rígidas como la sujeción de cables flexible, lo que permite una adaptación sin herramientas a diversos escenarios de instalación y, al mismo tiempo, reduce el tiempo de cableado en un 40 %.

★ Mecanismo de almacenamiento de energía para la longevidad

Sistema operativo asistido por resorte con resistencia de 10,000 ciclos mecánicos, con tecnología de compensación de desgaste

★ Gabinete compuesto avanzado

Con propiedades retardantes de fama, resistentes al calor y a prueba de impulsos, cámaras de extinción de arco integradas para eventos de falla contenidos.

★ Topología dinámica de limitación de corriente

La supresión inteligente de energía de paso reduce las corrientes de falla máximas entre un 65% y un 80%, lo que permite la optimización de las especificaciones de los dispositivos posteriores con un potencial de reducción de costos total del sistema del 30%.

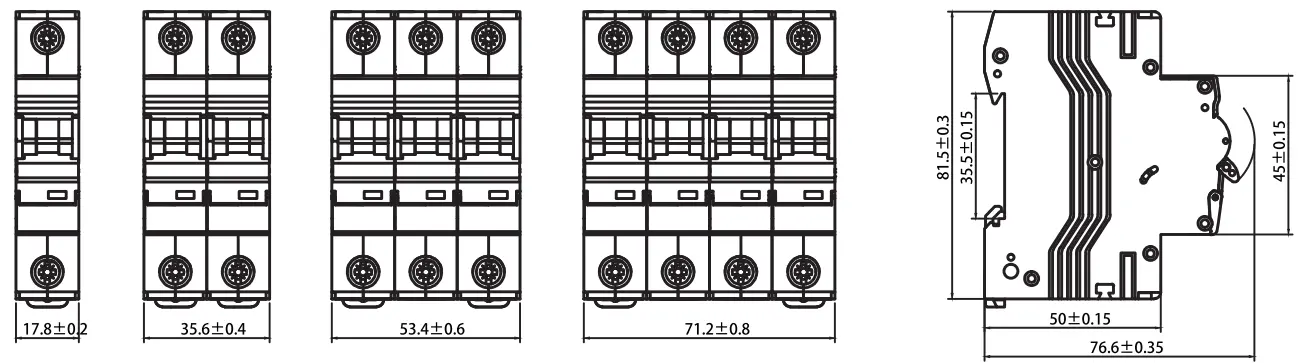

Dimensiones del contorno

Escenarios de aplicación

★ Residencial: Unidades de consumo y cuadros de distribución para la seguridad del hogar.

★ Industrial: Protección de contactores, aparamenta y aparatos eléctricos pesados.

★ Comercial: Edificios de oficinas y centros comerciales que requieren alta confiabilidad.

Control de calidad y pruebas estándar

★ Cada MCB CDADA se somete a pruebas rigurosas para garantizar el cumplimiento de IEC60898-1:

★ Prueba de disparo térmico: verificada a 1,13 pulgadas (sin disparo) y 1,45 pulgadas (disparo en 1 hora).

★ Prueba de disparo magnético: prueba de liberación precisa para las características B, C y D.

★ Resistencia eléctrica: Probado durante 4000 ciclos de operación.

★ Resistencia mecánica: Verificada para 10.000 ciclos.

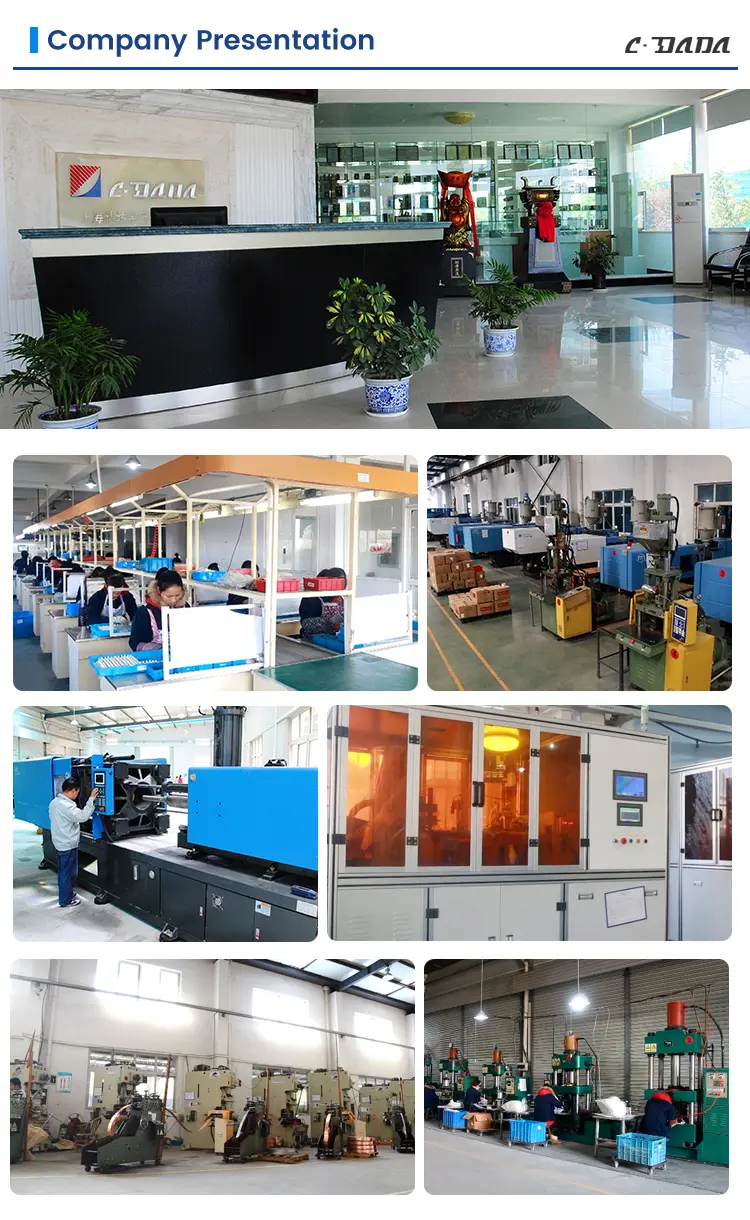

Fuerza y ​​soporte de fábrica

Shanghai DADA Electric Co., Ltd. es un fabricante líder con líneas de producción avanzadas y un equipo de ingeniería profesional. Proporcionamos:

★ Servicios OEM/ODM personalizados para marcas globales.

★ Equipos de prueba de última generación para garantizar una entrega sin defectos.

★ Soporte Logístico Global: Embalaje optimizado para transporte marítimo y aéreo para garantizar que los productos lleguen en perfectas condiciones.
