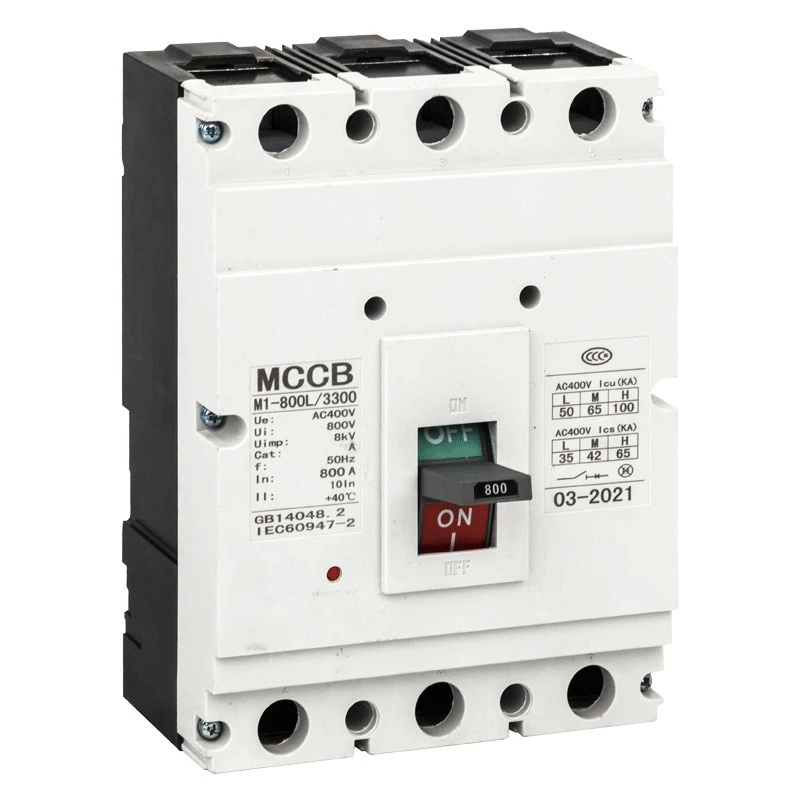

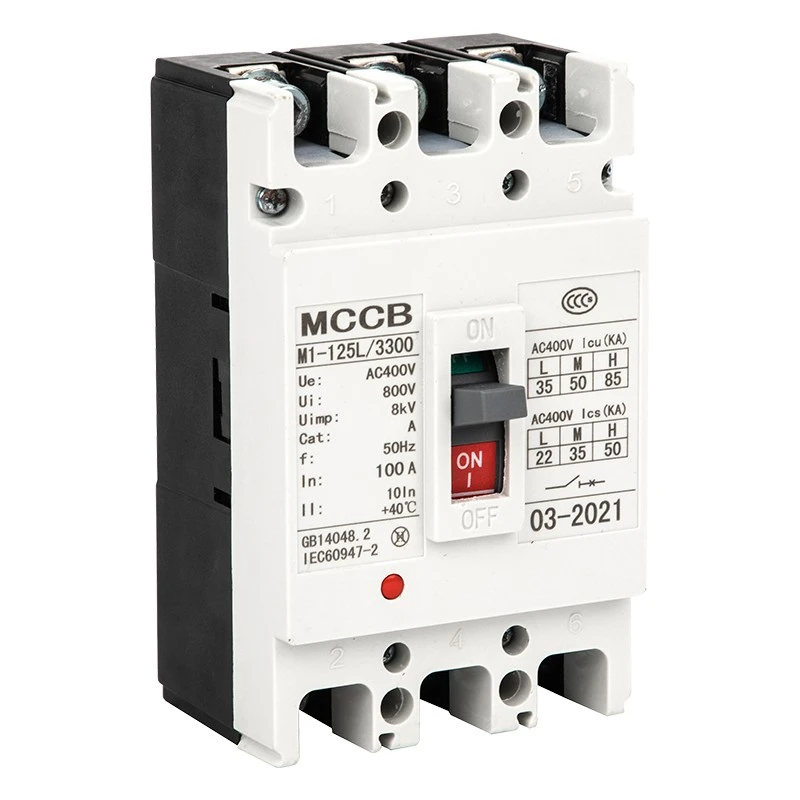

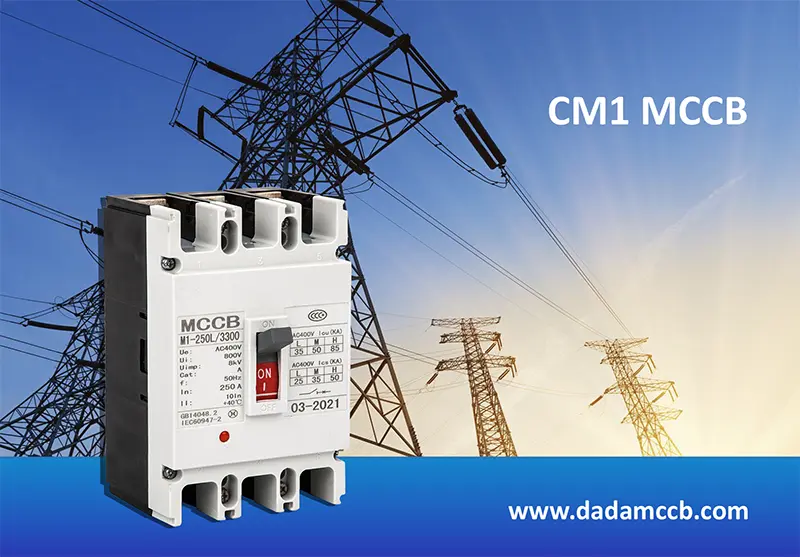

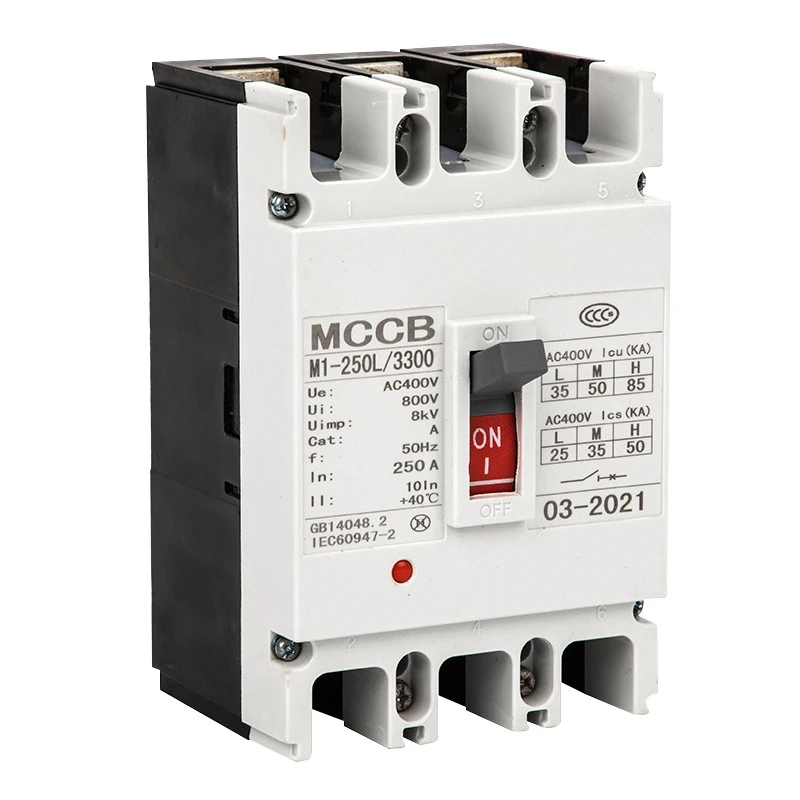

Disyuntor de caja moldeada CM1

Este disyuntor de caja moldeada CM1 de la serie DAM2 (CM1) es un dispositivo de protección de bajo voltaje de alto rendimiento producido por Shanghai DADA Electric Co., Ltd., un fabricante y proveedor confiable en China. Con voltaje de aislamiento nominal de hasta 800 V, voltaje de trabajo nominal de 400 V/690 V y corriente nominal de 63 A a 1600 A, se usa ampliamente para distribución de energía, protección de circuitos, control de motores y conmutación poco frecuente.

Esta serie admite instalación vertical y horizontal, cumple con el estándar IEC60947-2 y proporciona protección completa contra sobrecarga, cortocircuito y bajo voltaje para equipos eléctricos.

Características del producto

★ Tensión nominal de aislamiento: 800V; Voltaje de funcionamiento: 400V/690V

★ Rango actual: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Capacidad de rotura: L estándar, M media, H tipo de rotura alta

★ Modos de liberación dual termomagnético y electromagnético

★ Instalación vertical/horizontal, adecuada para uso de aislamiento.

★ Amplio rango de temperatura ambiente: -5 ℃ ~ +40 ℃

★ Altitud ≤2000m, grado de contaminación 3

Aplicaciones

El disyuntor de caja moldeada CDADA CM1 se aplica ampliamente en sistemas de distribución de energía civiles e industriales, incluidas fábricas, edificios, centros de datos, centrales eléctricas, infraestructura, equipos mecánicos y gabinetes de distribución de energía. También se utiliza para protección de motores, conversión de circuitos y suministro de energía seguro en la construcción, metalurgia, petroquímica y otras industrias.

Parámetros técnicos

★ Normas: IEC60947-2, GB14048.2

★ Frecuencia: CA 50Hz/60Hz

★ Polo: 1P, 2P, 3P, 4P

★ Liberación: Termo-magnética (doble), electromagnética (instantánea)

★ Ajuste instantáneo: Tipo de distribución 10In±20%; Tipo de motor 12In±20%

★ Instalación: cableado frontal, cableado trasero, tipo enchufable

★ Operación: Mecanismo de operación manual, eléctrico.

Dimensiones de contorno e instalación

Nuestro MCCB CM1 proporciona datos completos de dimensiones para los modelos 63A–1600A, incluido el cableado frontal, el cableado trasero y el tipo enchufable. Los diferentes tamaños de marco (63/100/225/400/630/800/1250/1600) tienen dimensiones H, H1, H2 coincidentes para la instalación de gabinete estándar. La altura del mecanismo de operación manual y eléctrico también está estandarizada para un fácil montaje.

Accesorios y funciones

Accesorios internos

★ Liberación en derivación: 70%–110% de voltaje nominal para un disparo confiable

★ Liberación de bajo voltaje: caída de voltaje del 35% al ​​70% para protección automática

★ Contacto auxiliar y contacto de alarma: retroalimentación de señal y alarma de falla

★ Disparo exclusivo del contador prepago: retardo de disparo de 0,5 a 2 s

Accesorios externos

★ Mecanismo de operación manual

★ Mecanismo de funcionamiento eléctrico (motor)

★ Separadores de fase, tornillos de montaje, kits de barras colectoras

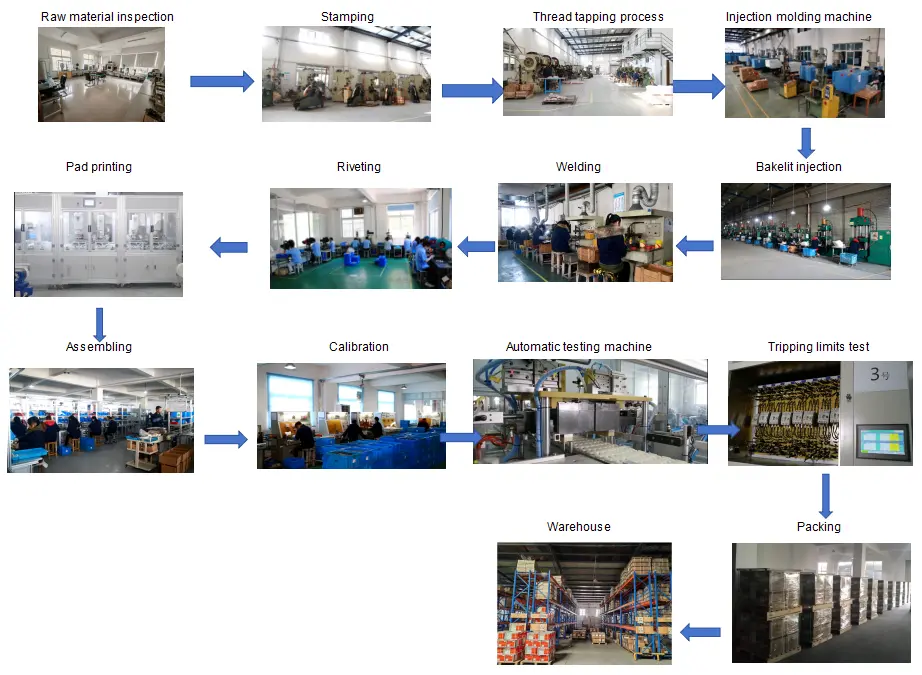

Flujo de control de calidad

Inspección de materia prima → Procesamiento de producción → Línea de montaje → Prueba de características de disparo → Prueba de aumento de temperatura → Prueba de cortocircuito → Prueba de envejecimiento → Verificación de apariencia y dimensiones → Embalaje → Inspección final antes del envío

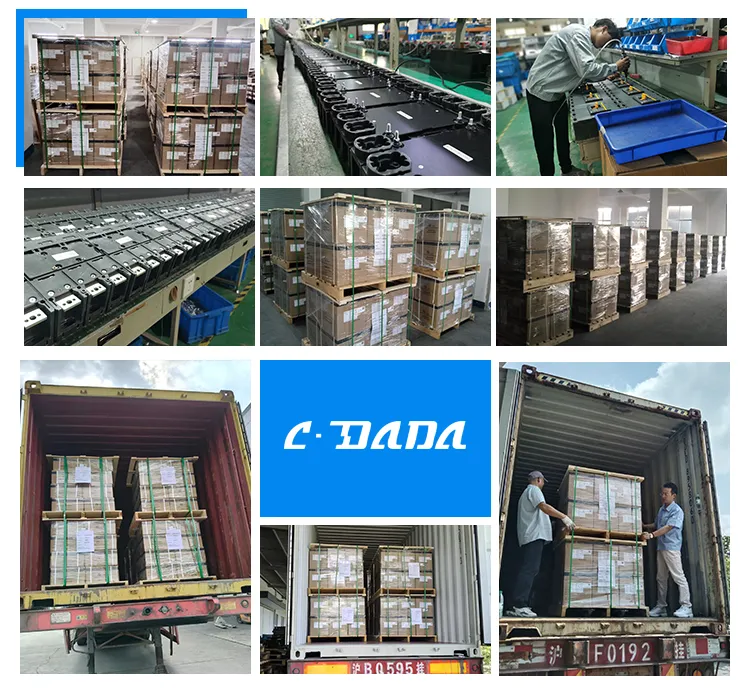

Embalaje y envío

★ Cartón de exportación estándar + palet de madera para un transporte seguro

★ Etiqueta: modelo, corriente, polo, cantidad, certificado

★ Adecuado para logística marítima, aérea y terrestre

Certificaciones

IEC60947-2, GB14048.2, CE, CB, ROHS y otras aprobaciones internacionales.

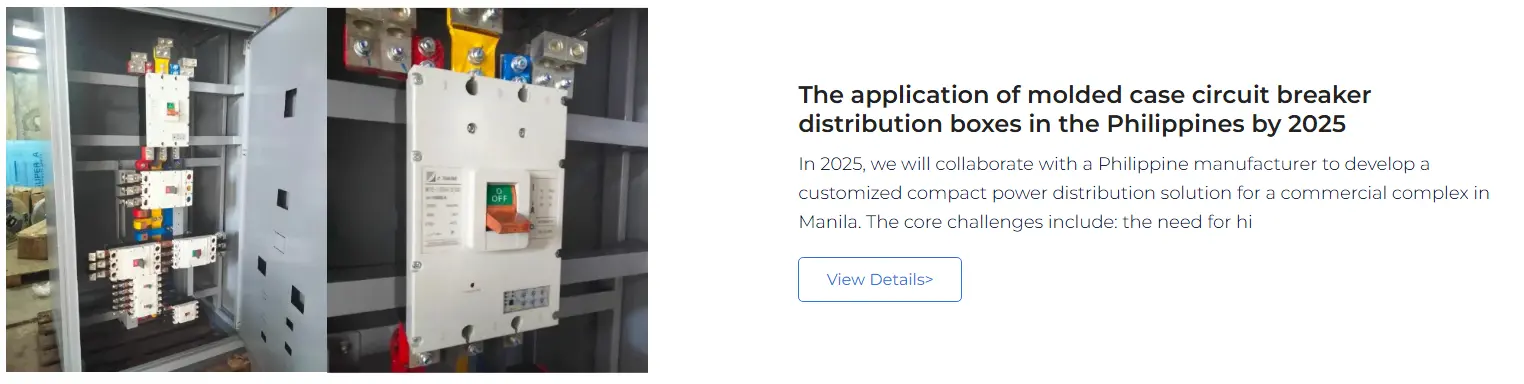

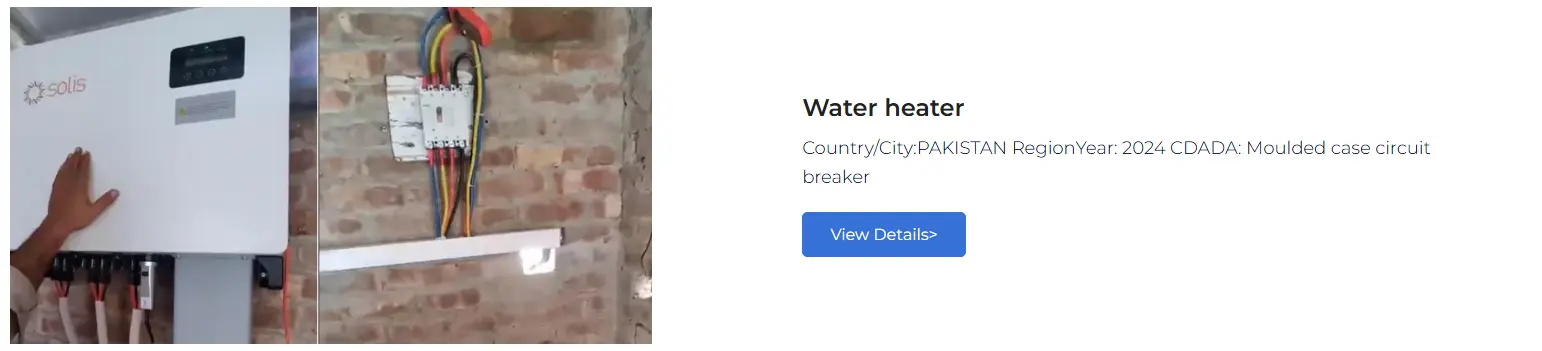

Casos de cooperación con clientes

El MCCB de la serie CDADA DAM2 se ha suministrado a clientes globales, incluidos integradores de sistemas de distribución de energía, fabricantes de equipos industriales, fábricas de aparamenta, contratistas de construcción y marcas OEM en Europa, el sudeste asiático, Medio Oriente, África y América del Sur. Proporcionamos suministro a granel estable y soluciones personalizadas para socios a largo plazo.
