Esta guía explica cómo funciona un disyuntor miniatura de CA de 6 kA, qué significa realmente la clasificación de 6 kA, cómo las curvas de disparo B, C y D afectan el rendimiento y cómo seleccionar la configuración de polos y corriente nominal adecuada. También identifica errores de compra comunes y proporciona una lista de verificación práctica para ingenieros, contratistas y compradores que evalúan soluciones MCB de fabricantes comoShanghai DaDa Electric Co., Ltd.
Tabla de contenido
- ¿Qué es un disyuntor miniatura de CA de 6 kA?
- ¿Por qué es importante la capacidad de corte de 6 kA?
- ¿Cómo protege un circuito un disyuntor en miniatura de CA?
- ¿Qué parámetros técnicos deberían comprobar los compradores?
- ¿Cómo afectan las curvas de disparo B, C y D a la selección?
- ¿Dónde se utilizan habitualmente los disyuntores miniatura de CA de 6 kA?
- ¿Qué problemas puede ayudar a prevenir el MCB adecuado?
- ¿Cómo pueden los compradores seleccionar un MCB de 6kA adecuado?
- Errores de selección comunes que se deben evitar
- ¿Por qué trabajar con un fabricante de MCB con experiencia?
- Preguntas frecuentes
- Póngase en contacto con Shanghai DaDa Electric Co., Ltd.

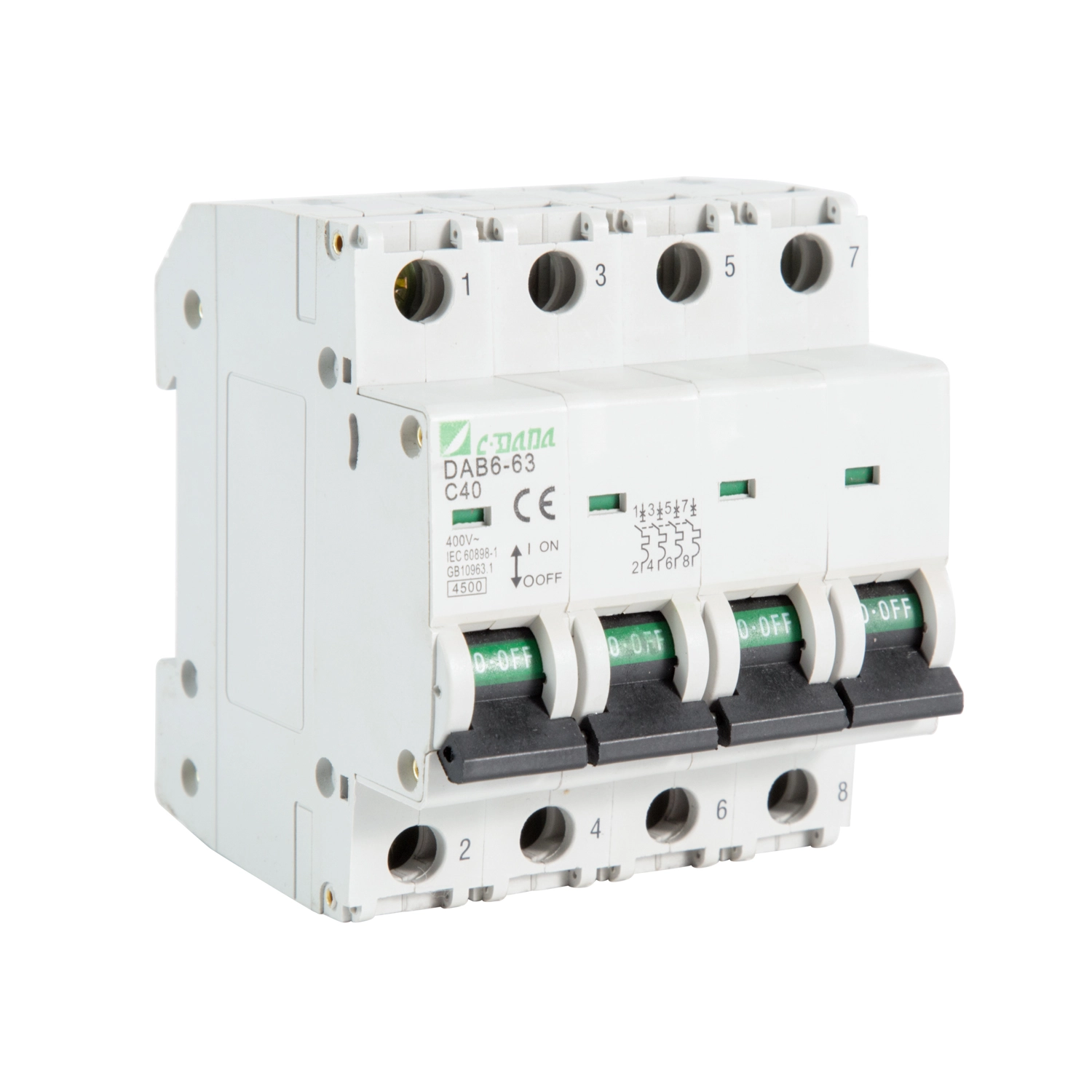

¿Qué es un disyuntor miniatura de CA de 6 kA?
Un disyuntor en miniatura, comúnmente llamado MCB, es un dispositivo de conmutación de protección diseñado para desconectar automáticamente un circuito eléctrico cuando ocurren condiciones de corriente anormales. A diferencia de un fusible tradicional, un MCB normalmente se puede restablecer después de que se haya solucionado la falla, lo que lo hace conveniente para operaciones y mantenimiento repetidos.
El término6kAse refiere a la capacidad nominal de corte en cortocircuito del interruptor bajo las condiciones de prueba aplicables. En términos simples, un MCB de 6 kA está diseñado para interrumpir de manera segura una posible corriente de cortocircuito de hasta 6000 amperios cuando se cumplen los requisitos especificados.
Los productos que cumplen con IEC/EN 60898-1 comúnmente especifican parámetros como corriente nominal, tensión nominal, frecuencia, capacidad de corte y características de disparo instantáneo. Las gamas de MCB comerciales pueden ofrecer clasificaciones de 6 kA en diferentes clasificaciones de corriente y configuraciones de polos.
6 kA no es la corriente de funcionamiento normal del disyuntor. Un MCB de 16 A, por ejemplo, está diseñado para transportar su corriente nominal en condiciones específicas, mientras que la cifra de 6 kA describe su capacidad de interrupción por cortocircuito. Estas dos especificaciones responden a preguntas de ingeniería completamente diferentes.
¿Por qué es importante la capacidad de corte de 6 kA?
Los cortocircuitos pueden producir corrientes extremadamente altas en un período de tiempo muy corto. Si el dispositivo de protección no puede interrumpir de manera segura la corriente de falla disponible en su punto de instalación, las consecuencias pueden incluir daños graves en los contactos, calor excesivo, fallas del equipo o arcos eléctricos peligrosos.
Por lo tanto, la capacidad de corte no debe seleccionarse simplemente porque 6kA sea una especificación comúnmente disponible. Se debe evaluar la posible corriente de cortocircuito en el punto de instalación y el interruptor seleccionado debe tener la capacidad de interrupción adecuada para ese sistema.
| Parámetro | Lo que significa | Por qué es importante |
|---|---|---|
| 6kA | Capacidad nominal de corte en cortocircuito | Determina si el disyuntor puede interrumpir el nivel de corriente de falla especificado de manera segura |
| Corriente nominal (pulg.) | Clasificación de corriente normal del MCB | Debe coordinarse con la capacidad del conductor y la carga esperada. |
| Tensión nominal (Ue) | Tensión de funcionamiento para la aplicación. | Debe ser compatible con el sistema eléctrico. |
| Curva de viaje | Define el rango de disparo magnético instantáneo. | Ayuda a prevenir disparos molestos mientras mantiene la protección contra fallas. |
| Número de polos | Número de conductores conmutados/protegidos | Debe coincidir con la configuración del circuito. |
Las especificaciones del fabricante ilustran que los MCB de 6 kA están disponibles para una variedad de clasificaciones de corriente y configuraciones de voltaje, incluidos sistemas de distribución comunes de 230 V y 400 V CA.
¿Cómo protege un circuito un disyuntor en miniatura de CA?
Un MCB típico combina mecanismos de protección térmica y magnética. Estas dos funciones abordan diferentes problemas eléctricos.
- Protección térmica:Una sobrecarga sostenida calienta un elemento bimetálico. Cuando la temperatura alcanza el umbral de funcionamiento, el mecanismo se libera y abre el circuito.
- Protección magnética:Una corriente de cortocircuito elevada crea un fuerte efecto magnético que activa el mecanismo de disparo instantáneo, desconectando el circuito rápidamente.
- Conmutación manual:Normalmente, el MCB se puede cambiar manualmente para aislar el circuito durante los trabajos de mantenimiento o instalación.
Esta combinación hace que el MCB sea adecuado para circuitos donde es necesario abordar tanto sobrecargas de larga duración como fallas de cortocircuito repentinas. Las gamas de productos MCB modernas suelen combinar liberaciones térmicas y magnéticas y pueden proporcionar características B, C o D según la carga prevista.
¿Qué parámetros técnicos deberían comprobar los compradores?
Los compradores a menudo se centran en la calificación y el precio actuales y pasan por alto otros parámetros. Para una especificación confiable del proyecto, se deben verificar juntas las siguientes características.
| Especificación | Consideración típica | Punto de control del comprador |
|---|---|---|
| Capacidad de ruptura | 6kA | Confirme que sea adecuado para la posible corriente de falla. |
| Corriente nominal | Dependiente de la aplicación | Coordinar con la carga y la capacidad del conductor. |
| Tensión nominal | Tensiones de distribución de CA comunes | Haga coincidir el voltaje del sistema |
| Frecuencia | 50/60 Hz comúnmente especificado | Confirmar compatibilidad con la red local |
| Característica del viaje | B/C/D | Haga coincidir la curva para cargar las características de irrupción |
| Configuración de polos | 1P, 1P+N, 2P, 3P, 4P según producto | Haga coincidir la disposición del cableado |
| Montaje | El carril DIN es común | Confirmar compatibilidad con el cuadro de distribución. |
| Estándares | IEC/EN 60898-1 u otra norma aplicable | Solicitar documentación técnica y certificación cuando sea necesario |
La documentación de productos de fabricantes establecidos comúnmente proporciona estos parámetros juntos en lugar de tratar la capacidad de ruptura como una especificación aislada.
¿Cómo afectan las curvas de disparo B, C y D a la selección?
La curva de viaje es una de las decisiones más importantes al especificar un MCB. La carta describe el rango aproximado en el que opera el disparador instantáneo magnético en relación con la corriente nominal del interruptor.
| Curva | Rango de disparo magnético típico | Aplicación típica |
|---|---|---|
| B | 3–5 × pulgadas | Cargas de baja irrupción, iluminación, circuitos resistivos. |
| C | 5–10 × pulgadas | Cargas de uso general y moderadamente inductivas. |
| D | 10–20 × pulgadas | Cargas de irrupción más altas, como ciertos motores y transformadores. |
Estos rangos se asocian comúnmente con las características de MCB IEC 60898-1.
Por ejemplo, si un motor produce una corriente de arranque temporal varias veces mayor que su corriente de funcionamiento normal, una curva altamente sensible puede dispararse innecesariamente durante el arranque. Un dispositivo de curva C o D puede ser más apropiado, según el equipo y el diseño completo del circuito.
¿Dónde se utilizan habitualmente los disyuntores miniatura de CA de 6 kA?
Un disyuntor en miniatura de CA de 6 kA puede ser adecuado para muchas aplicaciones de bajo voltaje cuando el nivel de falla real, el voltaje, la corriente y los requisitos de instalación se encuentran dentro de las especificaciones del dispositivo.
- Distribución residencial:circuitos de iluminación, circuitos de enchufes, electrodomésticos y circuitos derivados.
- Edificios comerciales:tableros de distribución de oficinas, sistemas de iluminación, instalaciones minoristas y circuitos de equipos pequeños.
- Paneles de control industriales:circuitos auxiliares, equipos de control, motores pequeños y otras cargas adecuadas de bajo voltaje.
- Servicios de construcción:Circuitos auxiliares relacionados con HVAC, bombas, iluminación y distribución de energía general cuando las especificaciones sean apropiadas.
- Armarios de distribución eléctrica:protección de circuitos derivados y sistemas de distribución modular.
La aplicación real siempre debe verificarse con la documentación del producto del fabricante y los requisitos de la instalación. Nunca se debe asumir que una clasificación de 6 kA es adecuada para todos los entornos eléctricos.
¿Qué problemas puede ayudar a prevenir el MCB adecuado?
Una de las mayores preocupaciones de compra no es simplemente si un martillo funciona, sino si funciona de manera consistente en las condiciones para las que fue seleccionado.
1. Sobrecarga persistente
Un circuito que transporta corriente excesiva durante demasiado tiempo puede provocar el calentamiento del conductor y el deterioro prematuro del equipo. La liberación térmica está diseñada para responder a condiciones de sobrecarga sostenida.
2. Daños por cortocircuito
Una capacidad de interrupción adecuada permite que el MCB interrumpa una corriente de falla excesiva sin exceder la capacidad de interrupción especificada del dispositivo.
3. Tropiezos molestos
Una curva de disparo inadecuada puede provocar interrupciones innecesarias en el arranque del equipo. Hacer coincidir las características B, C o D con la carga ayuda a solucionar este problema.
4. Mantenimiento difícil
Un MCB modular puede proporcionar un aislamiento manual conveniente, ayudando a los electricistas a identificar y trabajar en circuitos individuales sin necesariamente cerrar un sistema de distribución completo.
5. Incertidumbre en las adquisiciones
En proyectos B2B, las especificaciones técnicas incompletas pueden generar productos incorrectos, retrasos en aprobaciones o costos de reemplazo. Una hoja de datos del producto clara y parámetros técnicos definidos reducen estos riesgos.
¿Cómo pueden los compradores seleccionar un MCB de 6kA adecuado?
Un proceso de selección práctico se puede dividir en varios pasos. Esto ayuda a los ingenieros y equipos de compras a evitar elegir un producto únicamente de un título de catálogo.
-
Determine el voltaje del sistema.
Confirme el voltaje nominal de CA y si la aplicación es monofásica o trifásica. -
Calcular o confirmar la corriente de diseño.
La corriente nominal del MCB debe coordinarse con la carga esperada del circuito y la corriente permitida del conductor. -
Determine la posible corriente de cortocircuito.
Verifique la corriente de falla disponible en el punto de instalación y confirme que el poder de corte de 6 kA seleccionado sea adecuado. -
Evaluar la irrupción de carga.
Identifique si el circuito contiene motores, transformadores, equipos capacitivos, fuentes de alimentación conmutadas u otras cargas que produzcan una corriente de arranque significativa. -
Seleccione la curva de viaje adecuada.
Elija B, C o D según la carga real y los requisitos de protección en lugar de simplemente seleccionar la opción más común. -
Elija la configuración del poste.
Confirme si el proyecto requiere 1P, 1P+N, 2P, 3P, 3P+N u otra configuración admitida por la serie de productos. -
Verificar estándares y documentación.
Solicite la hoja de datos aplicable, información de prueba, certificados, dibujos dimensionales e instrucciones de instalación. -
Verifique la compatibilidad del panel.
Verifique las dimensiones del riel DIN, la disposición de los terminales, el rango de conductores, los accesorios y el espacio de instalación disponible.
- □ Tensión nominal confirmada
- □ Corriente nominal confirmada
- □ Poder de corte 6kA verificado
- □ Curva B/C/D seleccionada según la carga
- □ Configuración de polos confirmada
- □ Norma aplicable confirmada
- □ Dimensiones y montaje en carril DIN comprobados
- □ Certificación y documentación de prueba solicitada
- □ Entorno operativo revisado
- □ Se considera la coordinación con la protección aguas arriba y aguas abajo
Errores de selección comunes que se deben evitar
Incluso cuando las especificaciones básicas parecen correctas, varios errores pueden crear problemas después de la instalación.
| Error | Problema potencial | Mejores prácticas |
|---|---|---|
| Elegir solo por amperaje | Es posible que otros parámetros críticos no coincidan | Evalúe voltaje, curva, capacidad de corte, polos y estándares juntos |
| Suponiendo que cada disyuntor de 6 kA sea intercambiable | Diferentes productos pueden tener diferentes dimensiones y especificaciones de rendimiento. | Comparar hojas de datos completas |
| Usar la curva de viaje incorrecta | Tropiezos molestos o idoneidad de aplicación inadecuada | Evaluar la irrupción de carga real |
| Ignorar la posible corriente de falla | La capacidad de frenado puede ser insuficiente | Verificar el nivel de falla en el punto de instalación. |
| Pasando por alto la coordinación de conductores | Es posible que la protección no coincida correctamente con el sistema de cableado. | Coordinar la clasificación del MCB con la capacidad del conductor |
| Comprar sin documentacion | La aprobación y la instalación pueden resultar difíciles. | Solicite documentos técnicos y de cumplimiento antes de comprar |
La coordinación correcta entre la corriente nominal, la capacidad del conductor, la característica de disparo y el nivel de falla es fundamental para una selección confiable de MCB.
¿Por qué trabajar con un fabricante de MCB con experiencia?
Para adquisiciones de gran volumen, proyectos OEM, asociaciones de distribución y fabricación de paneles eléctricos, la calidad del producto es sólo una consideración. Los compradores también necesitan especificaciones consistentes, producción estable, comunicación técnica receptiva y documentación que respalde la aprobación del proyecto.
Shanghai DaDa Electric Co., Ltd.Puede considerarse un socio de fabricación para clientes que buscan soluciones de disyuntores en miniatura y productos relacionados de protección eléctrica de bajo voltaje. Para los compradores B2B, la evaluación de proveedores más útil debería centrarse en información técnica mensurable en lugar de únicamente en afirmaciones de marketing.
- Especificaciones claras del producto y parámetros técnicos.
- Rangos de tensión y corriente nominales definidos
- Opciones de capacidad de ruptura disponibles
- Información de curva de viaje para diferentes condiciones de carga
- Dibujos del producto e información de instalación.
- Documentación de certificación y cumplimiento aplicable
- Procedimientos estables de fabricación y control de calidad.
- Comunicación técnica para requisitos específicos del proyecto.
- Soporte OEM/ODM cuando corresponda
Para los importadores y distribuidores eléctricos, estos factores pueden ser especialmente importantes cuando los productos deben integrarse en diferentes sistemas de distribución o venderse en múltiples mercados.
Preguntas frecuentes
6kA se refiere a la capacidad nominal de corte en cortocircuito en las condiciones de prueba aplicables. Representa 6000 amperios y no debe confundirse con la corriente nominal normal del MCB.
No. La idoneidad depende de la posible corriente de cortocircuito, el voltaje del sistema, la corriente nominal, la característica de disparo, la configuración de los polos, las condiciones de instalación y las regulaciones aplicables. Se debe verificar la corriente de falla disponible antes de seleccionar el interruptor.
Los dos números describen parámetros diferentes. 6kA es una clasificación de capacidad de ruptura, mientras que 6A es un valor de corriente nominal. Un disyuntor podría tener una corriente nominal de 6 A y una capacidad de corte de 6 kA.
Identifican diferentes características de disparo magnético instantáneo. Según IEC 60898-1, B generalmente se asocia con aproximadamente 3 a 5 veces la corriente nominal, C con aproximadamente 5 a 10 veces y D con aproximadamente 10 a 20 veces.
Los motores pueden tener una corriente de arranque sustancial, por lo que las características C o D pueden ser apropiadas según el motor y el circuito. La selección final debe considerar la corriente de arranque, la corriente de falla, la impedancia del cable y la coordinación con otros dispositivos de protección.
No automáticamente. Si la posible corriente de cortocircuito excede la capacidad de corte nominal del disyuntor, es posible que un dispositivo de 6 kA no sea apropiado. El disyuntor debe seleccionarse de acuerdo con el nivel de falla y los requisitos de instalación aplicables.
Normalmente, los compradores deben solicitar una hoja de datos detallada, especificaciones técnicas, dibujos dimensionales, instrucciones de instalación, documentos de prueba o certificación aplicables y estándares de producto relevantes. Los requisitos específicos del proyecto pueden requerir documentación adicional.
La coherencia entre los lotes de producción, la trazabilidad, la documentación técnica, el control de calidad, la capacidad de entrega y el soporte técnico posventa pueden afectar significativamente el costo total y la confiabilidad de un proyecto eléctrico B2B.
