¿Por qué la protección de circuitos de CC se está volviendo fundamental para el futuro de los sistemas de energía?

La industria energética mundial se está volviendo cada vez más dependiente de la corriente continua. Los paneles solares fotovoltaicos, los sistemas de almacenamiento de energía en baterías, las estaciones de carga de vehículos eléctricos, los equipos de telecomunicaciones y los centros de datos contienen importantes secciones de CC. A medida que estas aplicaciones se expanden, la protección de circuitos está pasando de ser un componente de apoyo a una parte central de la seguridad del sistema. Adisyuntor de CCdebe desconectar la corriente anormal de forma rápida y segura, limitando el daño a cables, convertidores, baterías y equipos conectados.

Interrumpir CC es técnicamente diferente a interrumpir CA. En un circuito de CA, la corriente naturalmente cruza cero muchas veces por segundo, lo que ayuda a extinguir un arco eléctrico. La CC no tiene un cruce por cero natural, por lo que un arco puede permanecer estable después de que los contactos se separan. Por lo tanto, los disyuntores diseñados para CC requieren estructuras de contacto, conductos de arco, disposiciones de explosión magnética, distancias de aislamiento y configuraciones de cableado adecuadas. Nunca se debe asumir que un disyuntor de CA es adecuado para servicio de CC simplemente porque su clasificación actual parece adecuada.

Una tendencia clara de la industria es el movimiento hacia voltajes de sistema más altos y una mayor densidad de potencia. Un voltaje de CC más alto puede reducir la corriente para la misma potencia transmitida, lo que ayuda a reducir las pérdidas de los conductores y los requisitos de los cables. Sin embargo, también hace que la coordinación del aislamiento y la interrupción del arco sean más exigentes. La selección del producto debe considerar el voltaje operativo nominal, la corriente nominal, el número de polos, la capacidad de corte en cortocircuito, el entorno de utilización y el método de conexión especificado por el fabricante. Los requisitos de polaridad son especialmente importantes para algunos diseños de disyuntores de CC.

Otra tendencia es una coordinación más estrecha entre los interruptores y el monitoreo electrónico. Los sistemas energéticos modernos utilizan cada vez más sensores, controladores y redes de comunicación para identificar sobrecalentamiento, sobrecargas, fallas de aislamiento y patrones operativos anormales. La protección mecánica sigue siendo esencial, pero se está convirtiendo en parte de una arquitectura de protección más amplia que puede incluir fusibles, dispositivos de protección contra sobretensiones, contactores, dispositivos de monitoreo de aislamiento y sistemas de administración de baterías. La selectividad entre los dispositivos ascendentes y descendentes también está recibiendo más atención porque un apagado innecesario puede afectar una cadena solar completa, un estante de almacenamiento, un gabinete de carga o un proceso industrial.

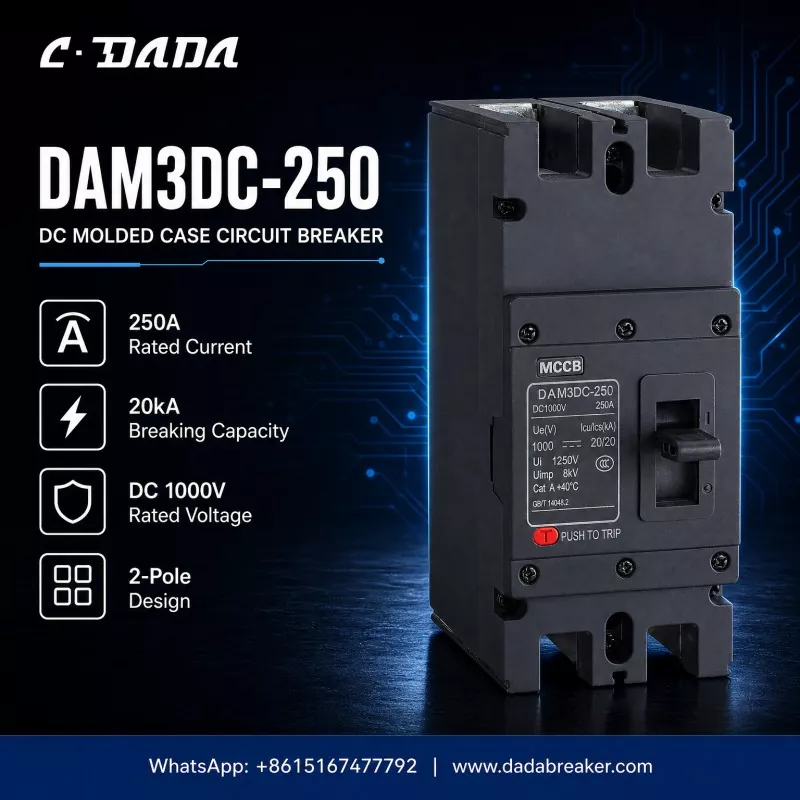

El DAM3DC-250 mostrado porElectricidad Shanghai Dadailustra el tipo de disyuntor de CC de caja moldeada que se utiliza en la distribución de corriente más alta. Las especificaciones visibles indican una corriente nominal de 250 A, una tensión nominal CC de 1000 V, un poder de corte de 20 kA y un diseño bipolar. Estos valores describen su rango eléctrico previsto; no determinan por sí solos la idoneidad para cada instalación. Los ingenieros aún deben verificar el nivel de cortocircuito real, el tamaño del conductor, la temperatura ambiente, las condiciones del gabinete, las características de la carga, la altitud de instalación, los estándares aplicables y la coordinación de protección requerida.

Para los usuarios finales, un etiquetado y una documentación claros son igualmente valiosos, porque las decisiones correctas de instalación, mantenimiento y reemplazo dependen de conocer las clasificaciones y limitaciones de servicio verificadas del dispositivo.

De cara al futuro, los compradores pondrán mayor énfasis en la validación de aplicaciones específicas en lugar de seleccionar dispositivos únicamente por la clasificación actual. La protección de CC confiable depende de una adaptación de voltaje correcta, una capacidad de interrupción adecuada, una configuración de polos adecuada, una instalación controlada y una inspección periódica. A medida que la generación renovable, el almacenamiento y el transporte electrificado continúan desarrollándose, comprender estos fundamentos ayudará a los diseñadores de sistemas a reducir el riesgo y construir redes de CC más confiables.
