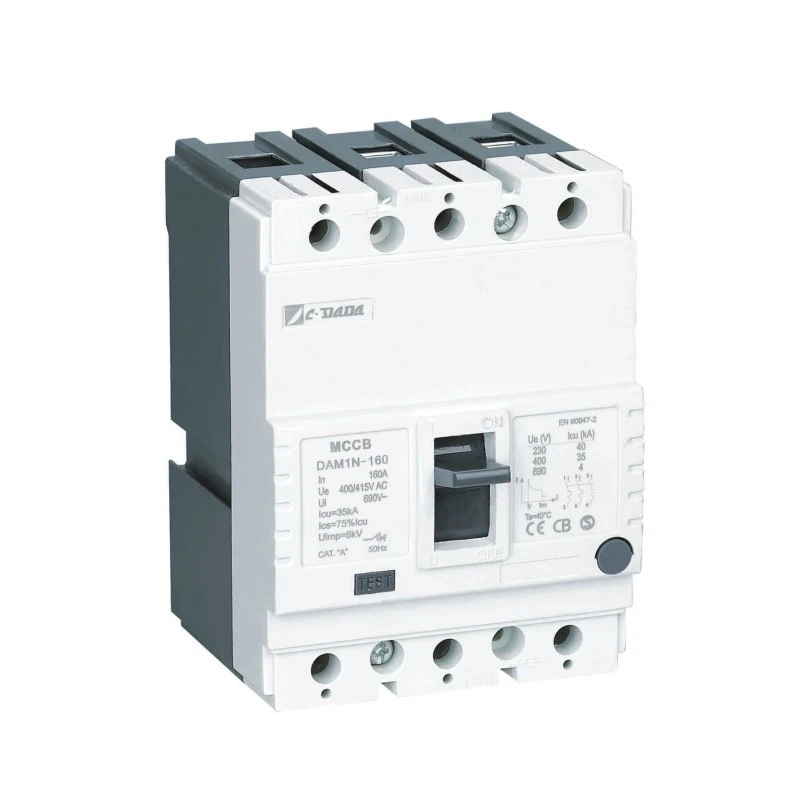

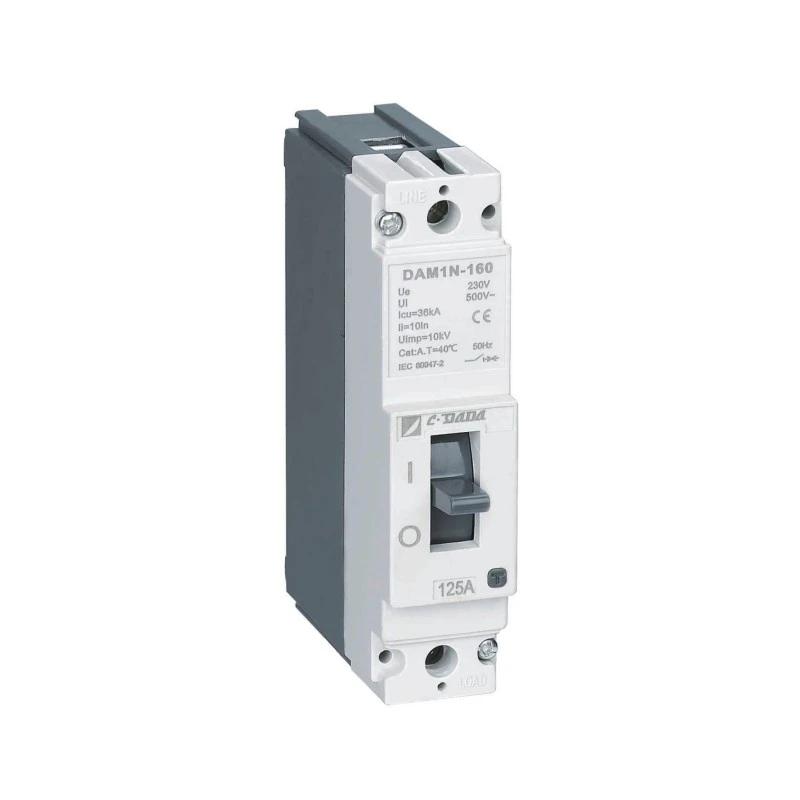

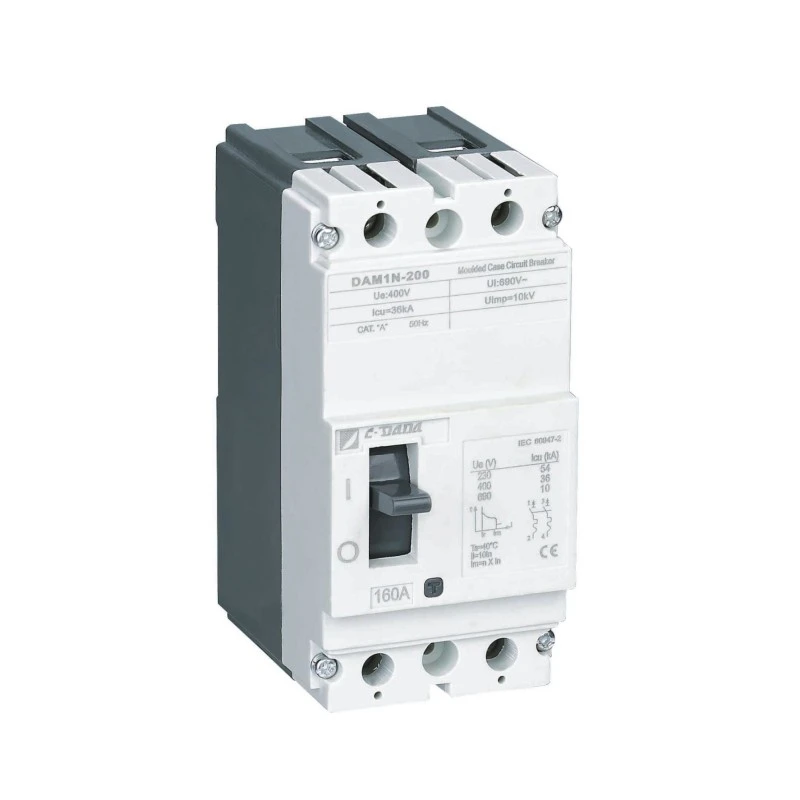

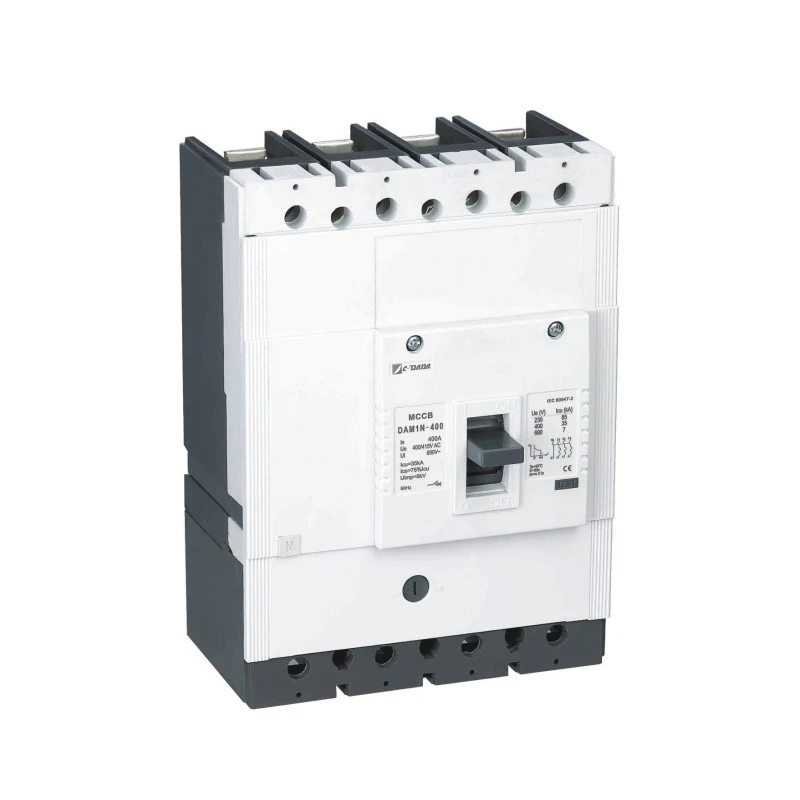

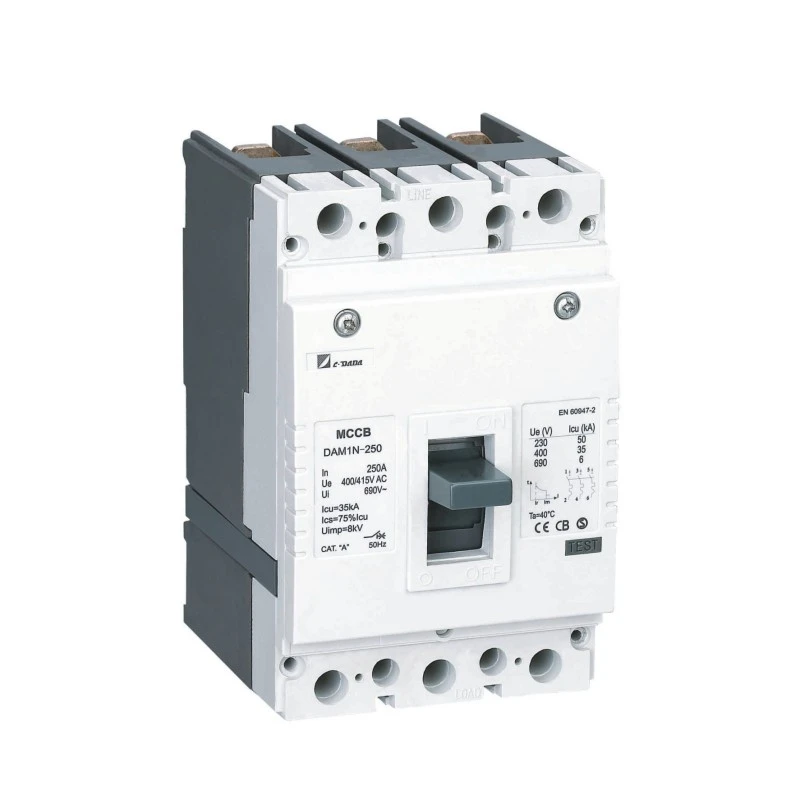

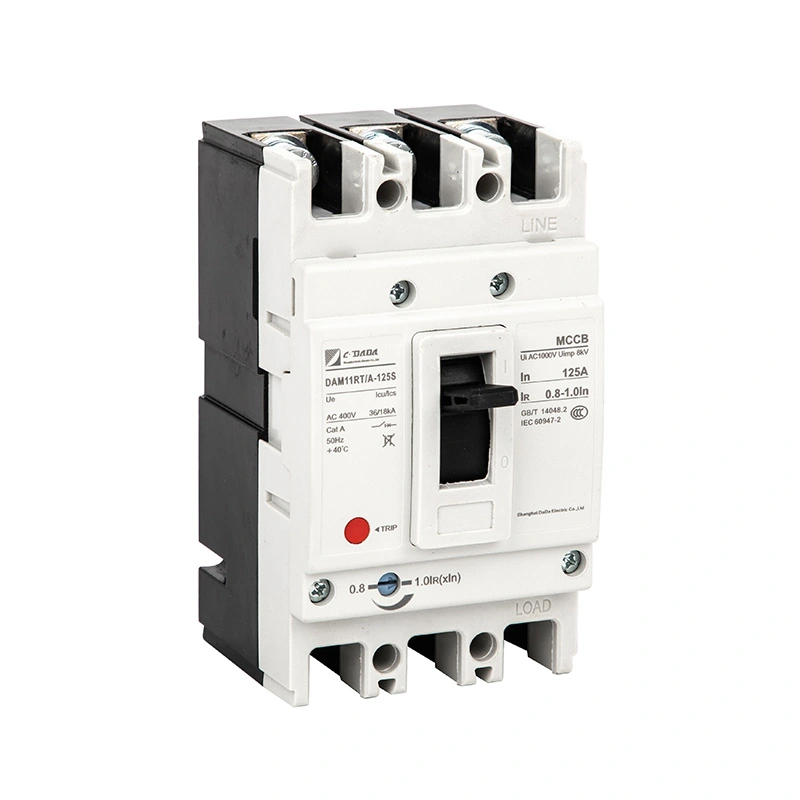

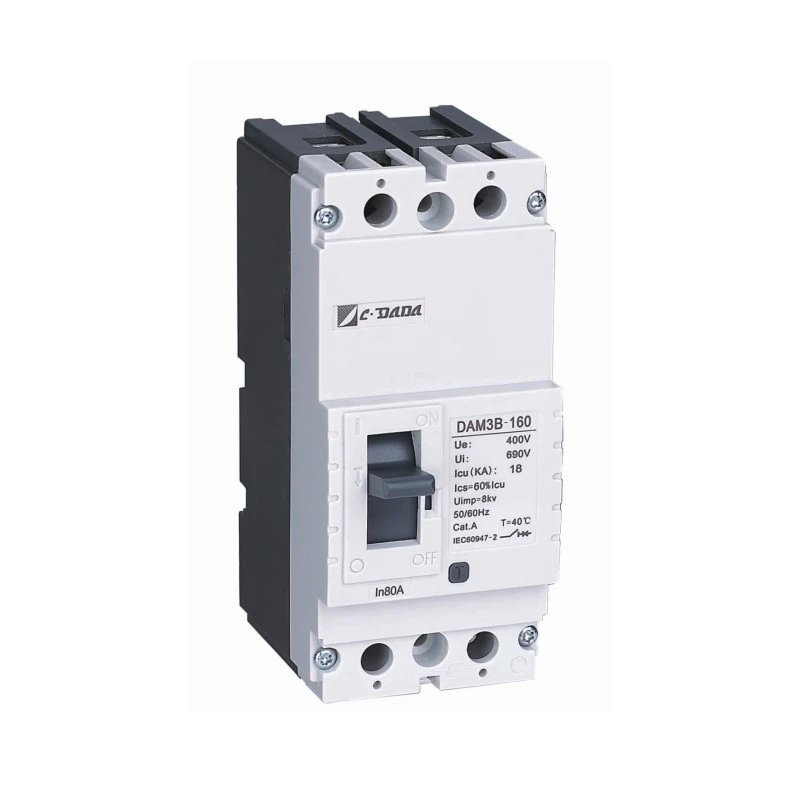

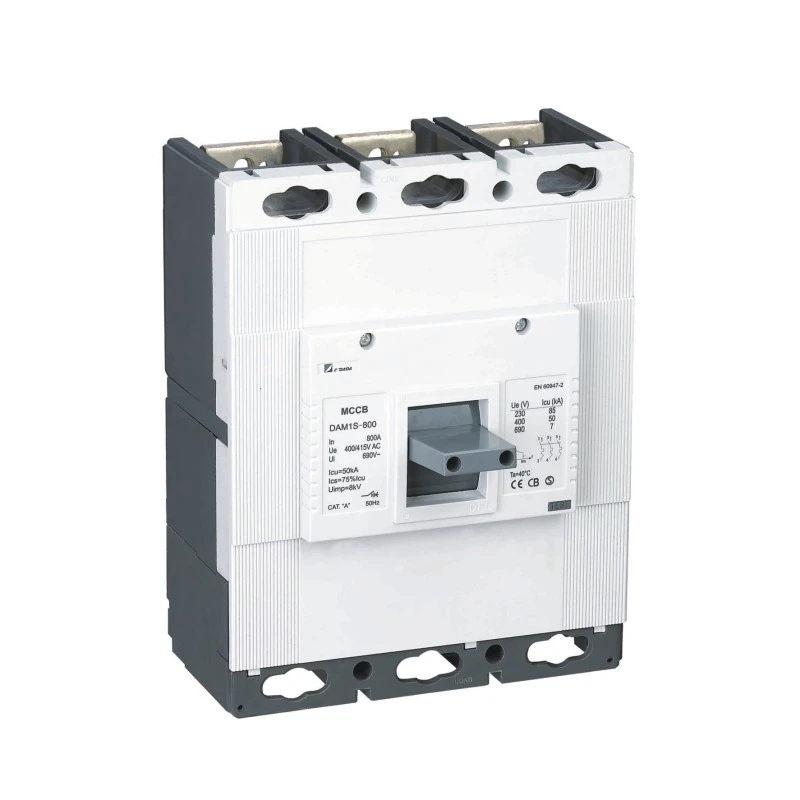

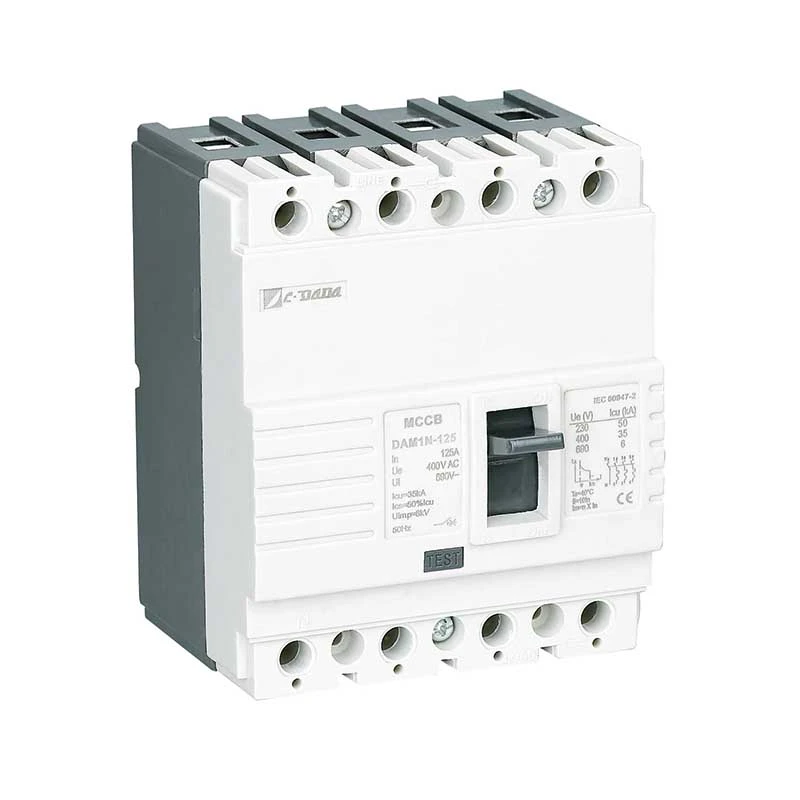

Disyuntor de caja moldeada de tipo fijo

La serie DAM1 de disyuntores de caja moldeada de tipo fijo (MCCB) de CDADA satisface las necesidades de cualquier aplicación, desde pequeños usuarios hasta transformadores industriales e instalaciones de distribución.

La serie DAM1 tiene siete tamaños de bastidor, hasta 1600 A, capacidad de corte de hasta 100 kA, voltaje de funcionamiento de hasta 1000 voltios, satisface fácilmente una variedad de necesidades integrales de accesorios eléctricos y mecánicos y proporciona una variedad de soluciones de instalación para maximizar las necesidades de cualquier sistema de energía.

Con certificación global KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 es la mejor opción para plantas de electrodomésticos y OEM en todo el mundo.

Especificaciones clave

Parámetros eléctricos del disyuntor de caja moldeada DAM1 MCCB

● Icu: prueba O-t-CO (O: maniobra de apertura, CO: maniobra de cierre-apertura, t: duración de espera)

● Ics: prueba O-t-CO-t-CO (O: maniobra de apertura, CO: maniobra de cierre-apertura, t: duración de espera)

★ Posición ON/I: Indica que los contactos del disyuntor están cerrados. En esta posición, la palanca del interruptor está en la posición superior.

★ Posición de DISPARO: Indica que el disyuntor está abierto debido a cualquier falla (sobrecarga o cortocircuito). En este caso, la palanca del interruptor está en la posición intermedia entre las posiciones ON y OFF. Para llevar el interruptor que está en posición de disparo a la posición ON; Empuje la palanca del interruptor hacia abajo como se muestra en el signo de APAGADO.

El disyuntor se configurará con un sonido de "clic". Después de eso, tire de la palanca como se muestra en el letrero ON para cerrar el disyuntor.

★ Posición OFF/0: Indica que los contactos del disyuntor están abiertos. De esta forma, la palanca del interruptor queda en la posición inferior.

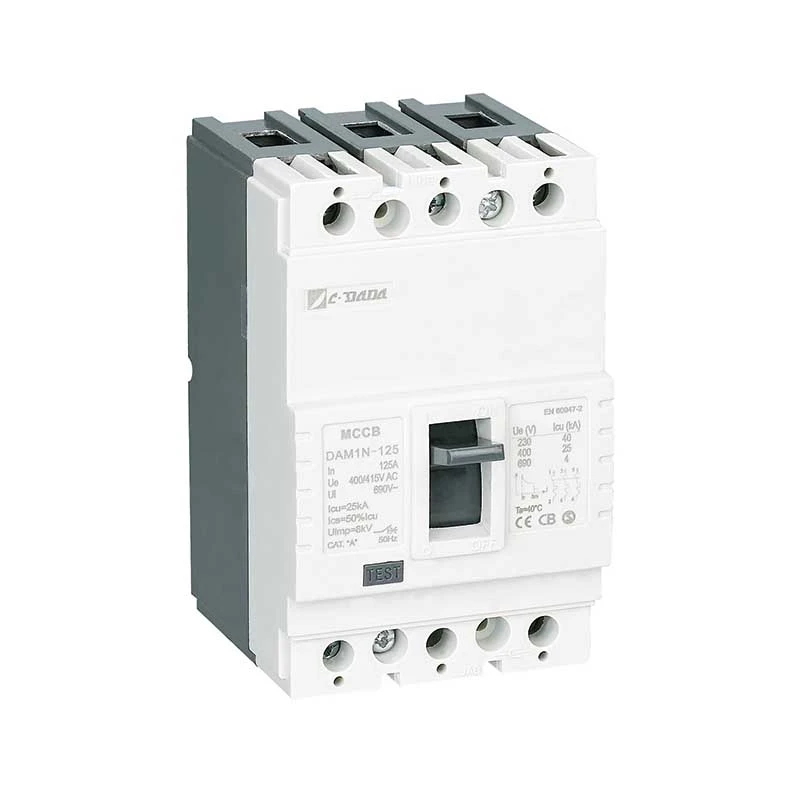

Parámetros físicos del disyuntor de caja moldeada DAM1-125 MCCB

Principio de funcionamiento y mecanismo de protección

★ Protección Térmica (Sobrecarga)

La tira bimetálica se dobla cuando se calienta por sobrecorriente sostenida (> corriente nominal). La velocidad de flexión es proporcional a la magnitud de la corriente, lo que garantiza un disparo en tiempo inverso que imita el comportamiento térmico del cable, evitando disparos molestos y al mismo tiempo protege el equipo.

★ Protección Magnética (Cortocircuito)

Durante un cortocircuito (por ejemplo, fase a fase o fase a tierra), un campo magnético de alta corriente tira instantáneamente del émbolo del solenoide, liberando el mecanismo de pestillo en milisegundos, cortando la corriente de falla antes de que ocurra daño térmico.

Ventajas del producto

★ Cuerpo y Tapa:

Como material del cuerpo y cubierta se ha utilizado resina de poliéster de fibra de vidrio de acuerdo con la norma EN 60512-20-2. Este material, que en la literatura se denomina BMC (compuesto de moldeo a granel), se prefiere debido a sus altos valores eléctricos y mecánicos y puede resistir una temperatura de 160 ℃ de forma continua. El material BMC no se quema cuando entra en contacto con el cable a una temperatura de 960 ℃ de acuerdo con IEC 695-2-1

Bimetal: El bimetal es un material que consiste en la combinación de dos placas metálicas con diferentes coeficientes de extensión contra el calor. La corriente que pasa a través del interruptor calienta el bimetal. Por efecto de este calor. el bimetal se dobla hacia la placa que se extiende menos. Dado que el calor aumenta a medida que aumenta la corriente que pasa a través del interruptor, el bimetal se calienta más y se dobla más. De esta forma controla el mecanismo de apertura para abrir el interruptor.

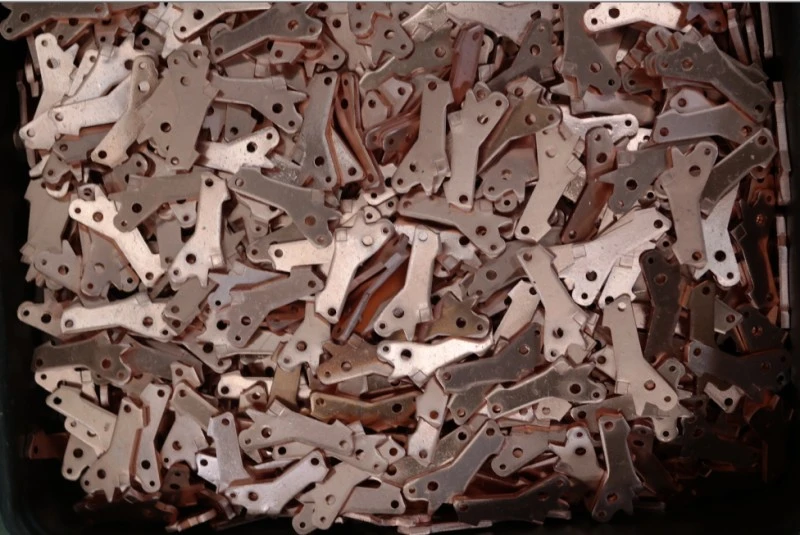

★ Contactos:

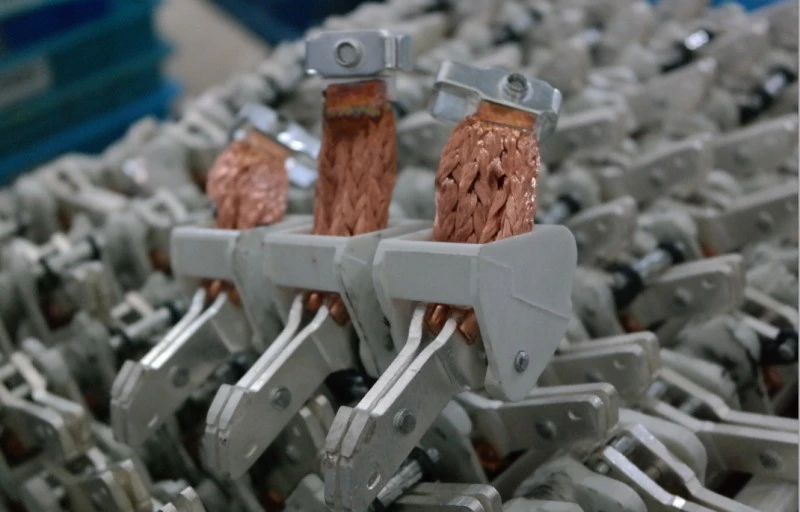

La aleación de contacto para los interruptores se determina considerando los valores de corriente rota y transportada y la construcción. Generalmente en los interruptores se usan contactos de aleación de plata, grafito, níquel y wolframio. Los contactos, que están hechos de aleaciones de plata y grafito con una estructura más suave, se usan en los contactos fijos (inferiores), los contactos de plata y wolframio, que son más duros, se usan en los contactos móviles (superiores). Se ha garantizado una estructura estampada en los contactos móviles. De esta manera, los contactos estampados y de aleación dura tienen cabida sobre los contactos fijos blandos en cada apertura-cierre.

De esta forma se garantiza la menor resistencia. El contacto móvil debe tocar muy bien el contacto fijo para tener una resistencia de contacto baja. Sin embargo, una fuerza de presión de contacto excesiva provoca daños en los contactos en un período más corto de lo normal. Las aleaciones de contactos son muy importantes para una apertura y cierre saludables.

★ Célula de Extintor de Arco (Separador):

Los separadores se utilizan para extinguir el arco que se forma durante el funcionamiento del interruptor que funciona bajo energía. Mientras el contacto móvil se separa del contacto fijo, la corriente continúa fluyendo entre los contactos durante un tiempo y esto se llama arco. Este arco debería extinguirse en muy poco tiempo.

★ Extinción del Arco:

El arco es empujado hacia los separadores debido al campo magnético formado alrededor del arco. De esta manera, el arco se extiende y se adelgaza y se rompe entre las placas separadoras (Figura 5). Debido a las características del material utilizado en las paredes laterales de los separadores, sale un gas debido a la alta temperatura causada por el arco. Este gas tiene un efecto importante en la extinción del arco.

Solicitud

El disyuntor de caja moldeada (MCCB) de tipo fijo CDADA DAM1 es confiable en toda la infraestructura crítica:

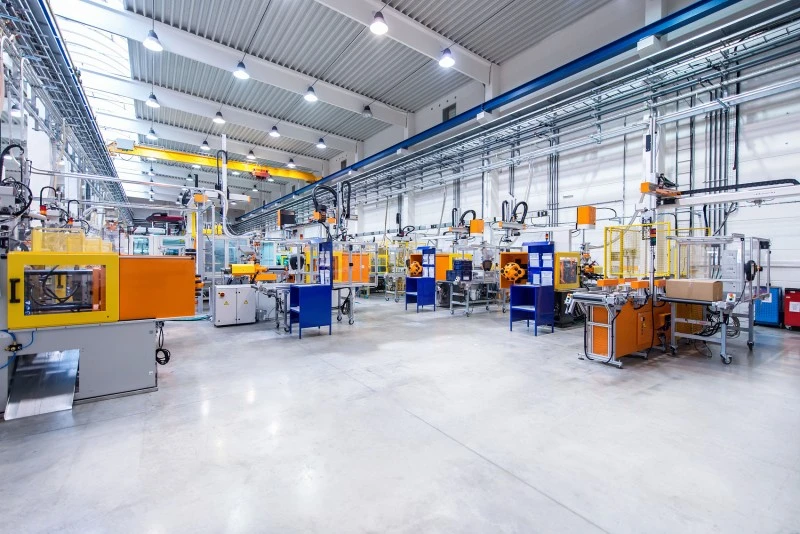

★ Industrial: acerías, plataformas de petróleo y gas, plantas químicas

★ Atención médica: tableros de distribución principal y secundaria de hospitales

★ Transporte: Señalización ferroviaria, sistemas de equipaje en aeropuertos.

★ Comercial: Rascacielos, centros de datos, centros comerciales, centros de convenciones

★ Lugares públicos: teatros, estadios, edificios gubernamentales

Ventajas de instalación y mantenimiento

★ Fácil integración:

El kit estándar incluye barras colectoras, barreras de fase y hardware.

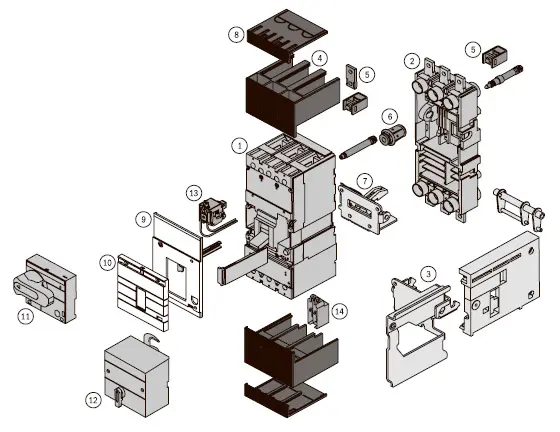

Accesorios opcionales: contactos de alarma, disparadores de derivación/subtensión, mecanismos de operación eléctricos

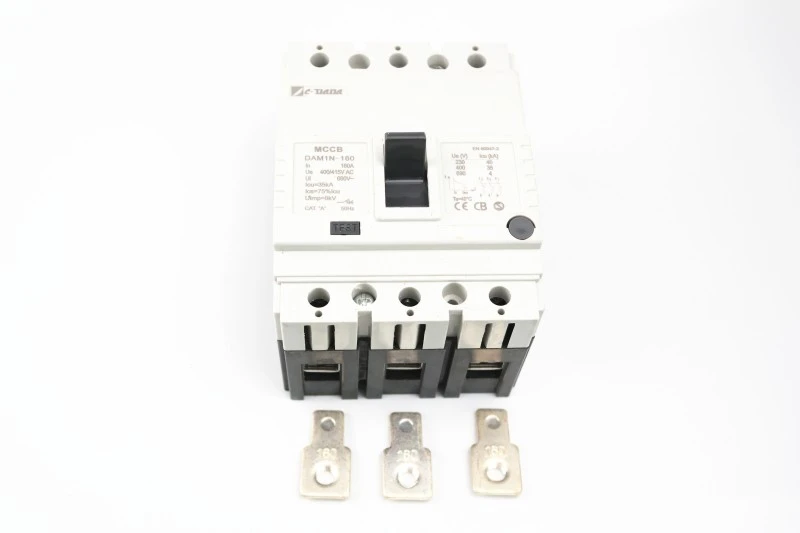

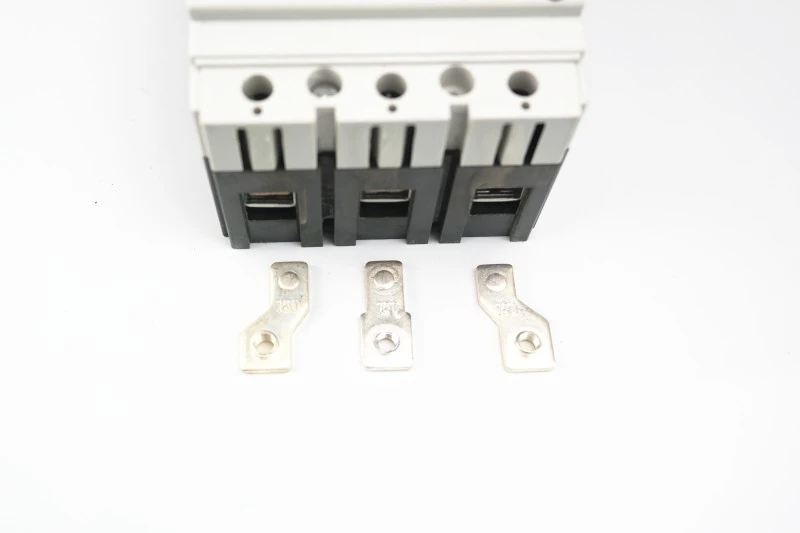

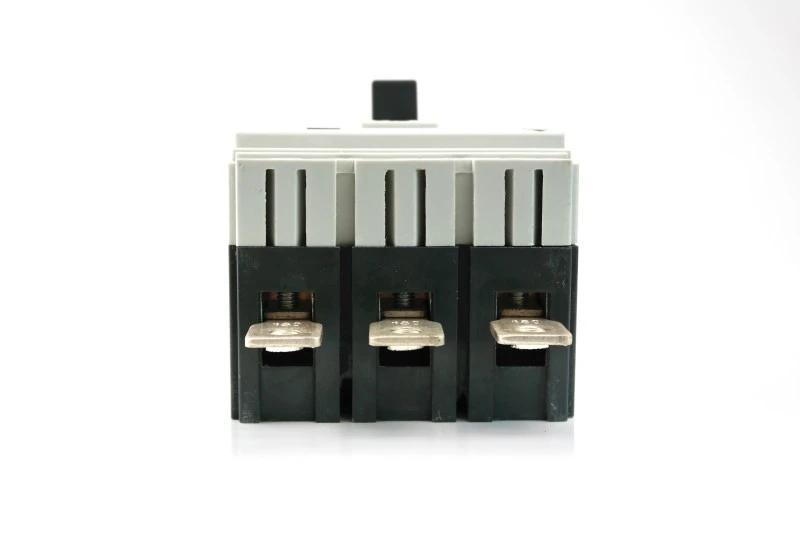

1) Conexión mediante embarrado extendido (foto 1)

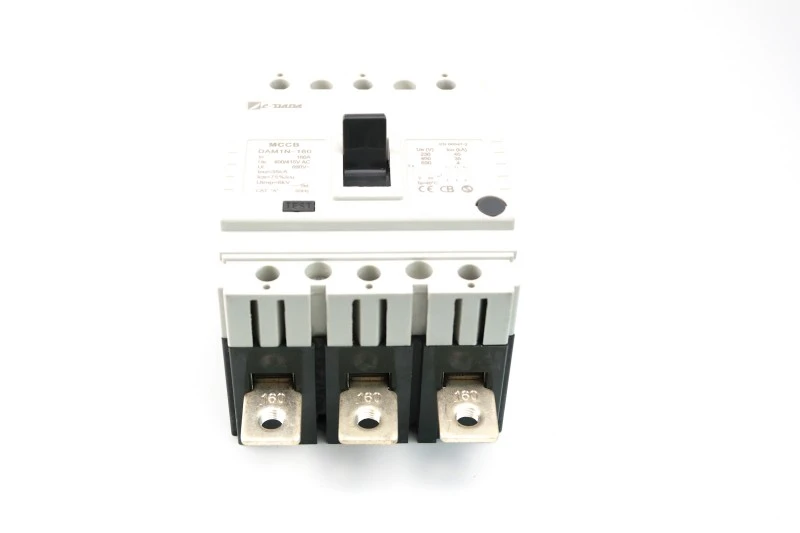

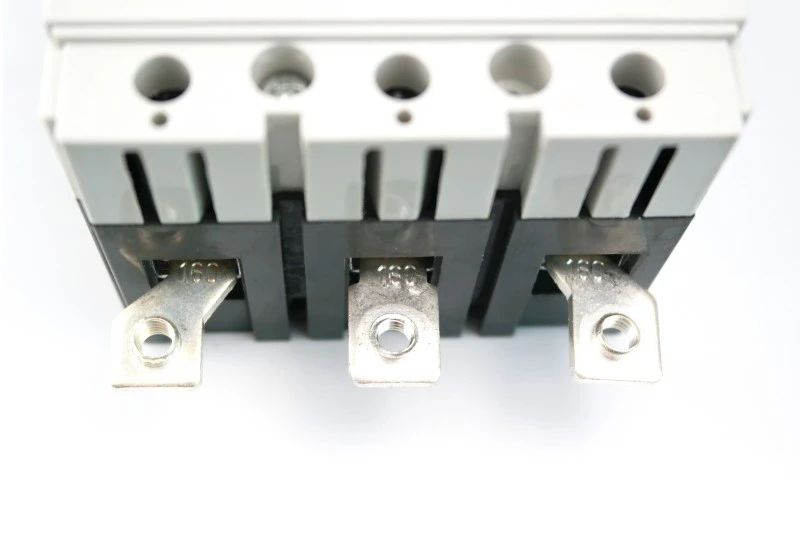

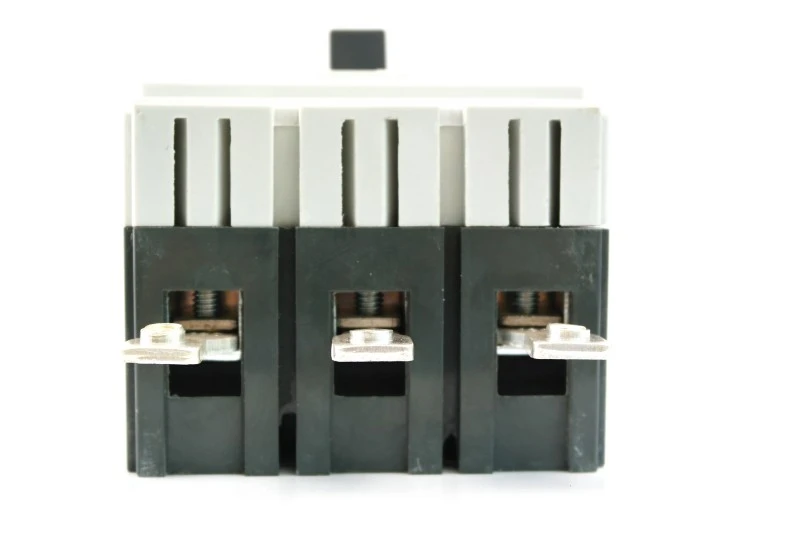

2) Conectar mediante terminal esparcidor (foto 2)

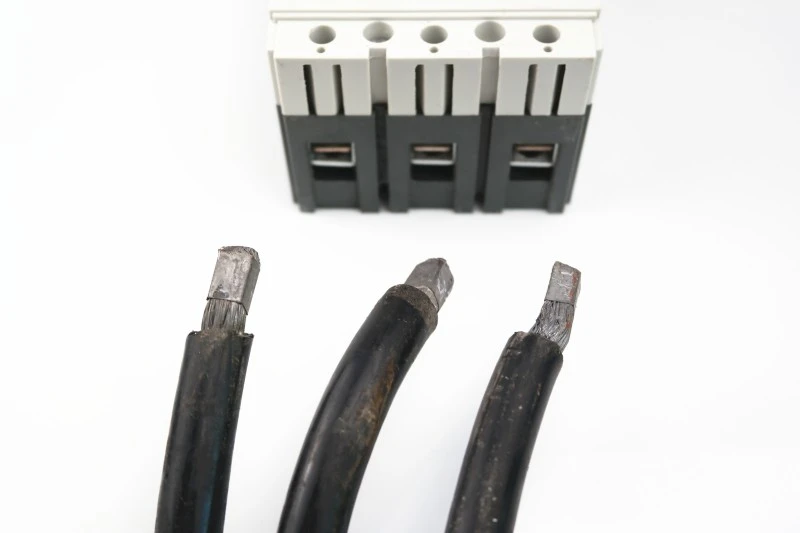

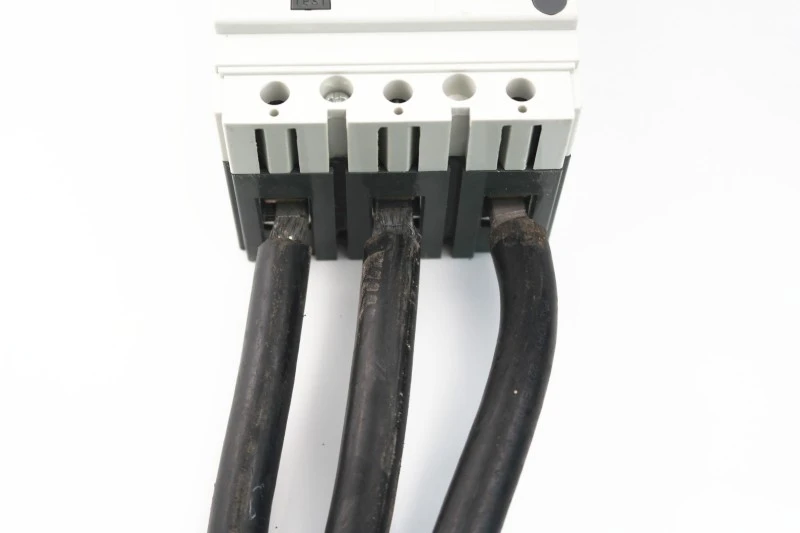

3) Conecte directamente el cable (foto 3) sin utilizar terminales de cable.

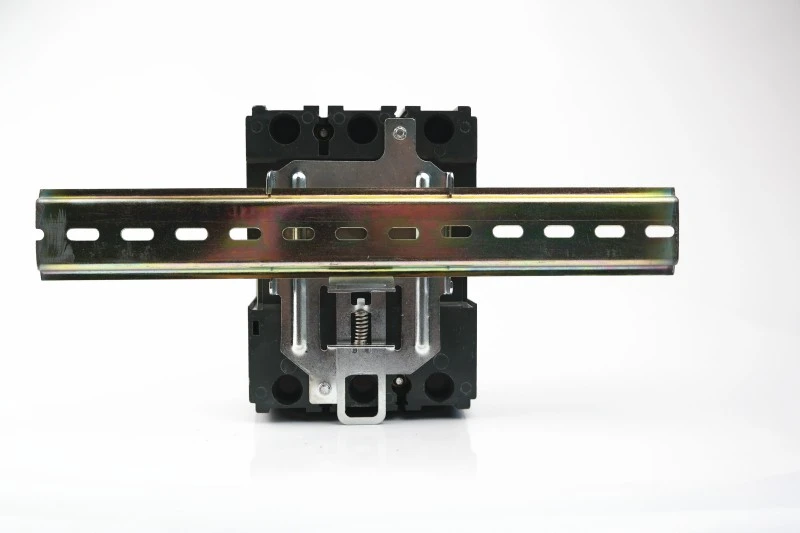

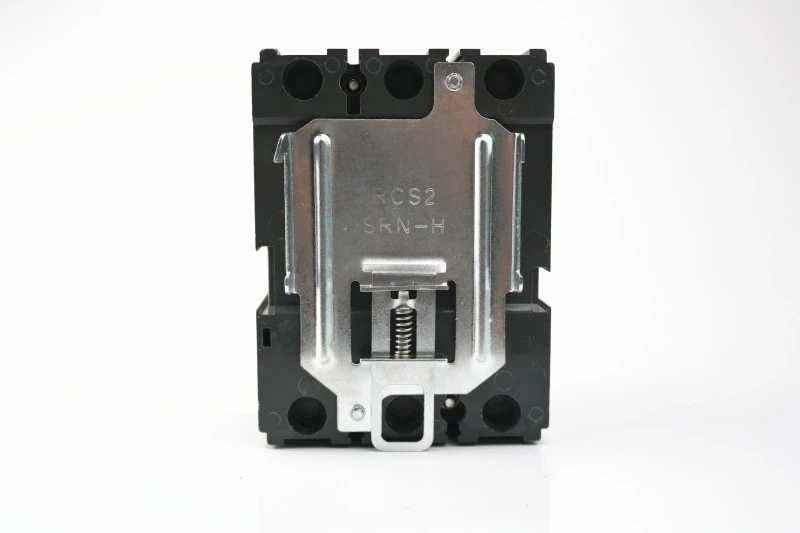

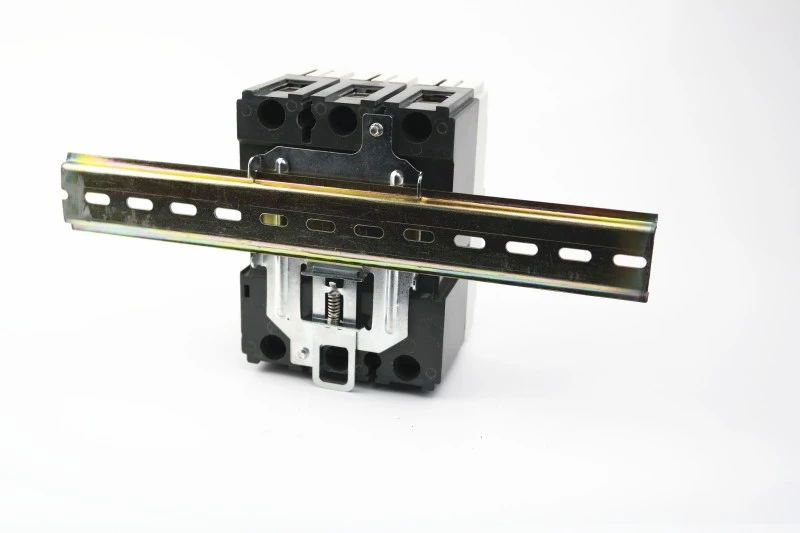

Con la ayuda de una abrazadera especial, las unidades 125 y 160 se pueden instalar en un carril DIN.

Rompedor con abrazadera

abrazadera con carril DIN

abrazadera con carril DIN

★ Diseño que ahorra espacio:

Entre un 10% y un 20% más ligero y compacto que las alternativas domésticas

Permite tamaños de gabinete más pequeños → menores costos de material y envío

★ Restablecimiento fácil de usar:

La indicación clara de DISPARO evita el cierre ciego

Un "clic" audible confirma el acoplamiento mecánico adecuado

★ Listo para el futuro:

Admite kits enchufables y extraíbles (para modelos seleccionados)

Compatible con complementos de monitoreo inteligente

¿Por qué elegir CDADA?

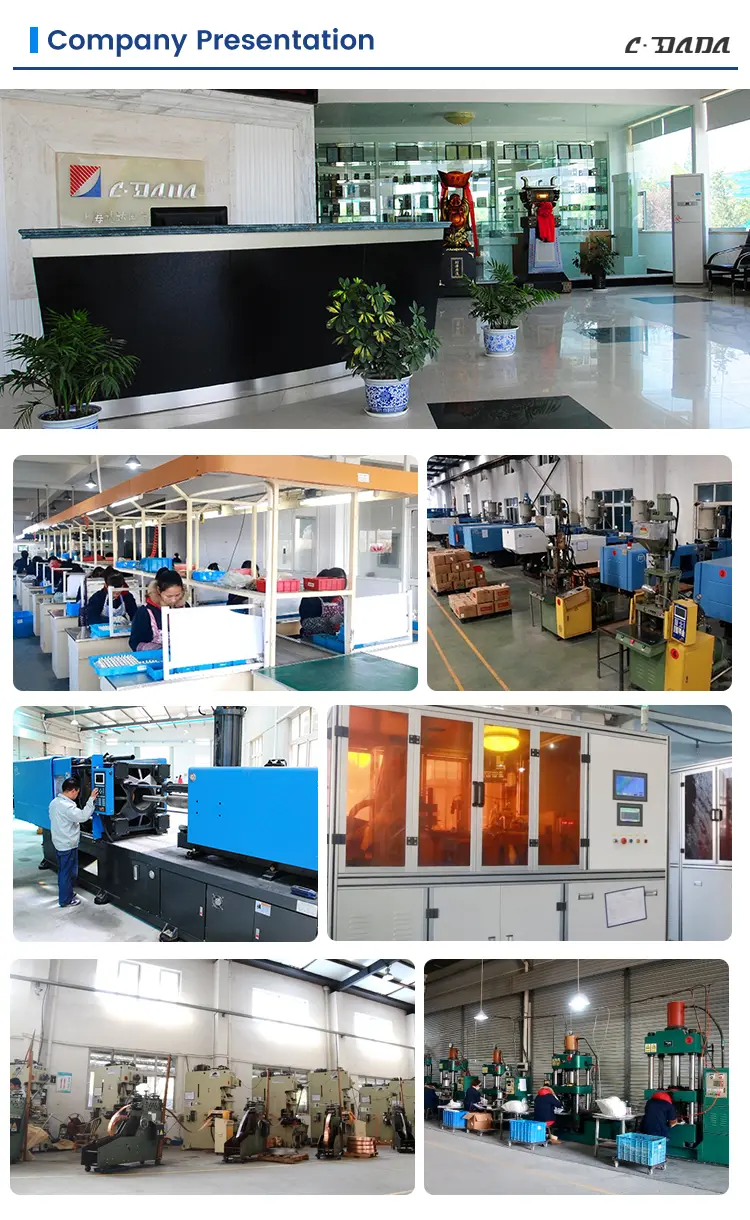

1. Somos el fabricante líder desde hace más de 42 años. Nuestra empresa, fundada en 1983, se desarrolló muy rápidamente durante 40 años.

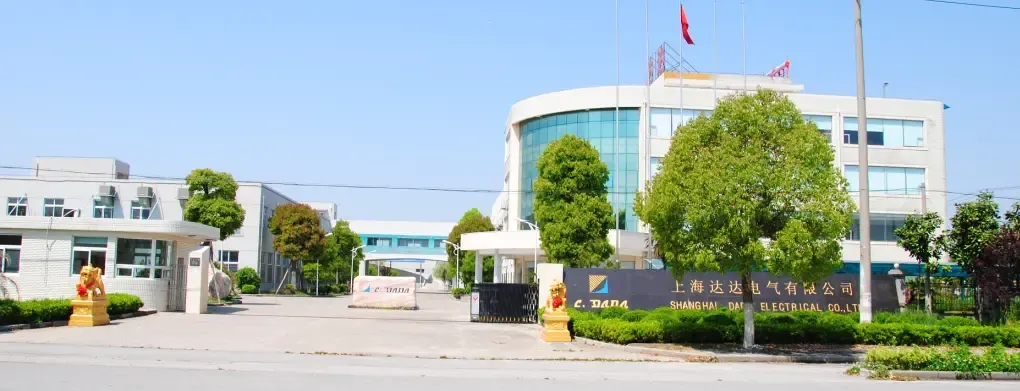

2. El Grupo, compuesto por 3 fábricas, posee una superficie de producción de 52.400 m² y emplea a más de 500 personas. Hemos invertido casi diez millones de yuanes para ampliar nuestra operación y mejorar nuestros talleres.

3. Fábrica auditada por INTERTEK, DEKRA y GMC

4. Cartones de alta resistencia, protección de palés, buenos para el transporte de exportación a larga distancia

Preguntas frecuentes (FAQ)

P1: ¿Se puede montar el disyuntor de caja moldeada de tipo fijo DAM1 en un riel DIN?

R1: Sí, los modelos 125A y 160A se pueden instalar en rieles DIN usando la abrazadera especial opcional. Las clasificaciones más altas solo se montan en panel.

P2: ¿Qué certificaciones posee la serie DAM1?

R2: Está certificado con CE, CB, ASTA, KEMA, SEMKO y RoHS, lo que garantiza el cumplimiento en la UE, Medio Oriente, el sudeste asiático y más allá.

P3: ¿Cómo reinicio el disyuntor después de un viaje?

R3: Primero, mueva la palanca completamente hacia abajo hasta APAGADO (escuchará un clic), luego tire de ella hacia arriba hasta ENCENDIDO. Nunca lo fuerces directamente de TRIP a ON.

P4: ¿Son compatibles los dispositivos auxiliares?

R4: Sí: se pueden agregar contactos de alarma, contactos auxiliares, disparadores de derivación/bajo voltaje y operadores eléctricos sin necesidad de desarmarlos.

P5: ¿El DAM1 es adecuado para reemplazar disyuntores más antiguos?

R5: Absolutamente. Su tamaño compacto permite el reemplazo directo de MCCB heredados en la mayoría de los paneles, lo que ahorra tiempo y costos de actualización.
