¿Qué es un RCBO?

UnRCBO— disyuntor de corriente residual con protección contra sobrecorriente — es un dispositivo de protección de bajo voltaje que combina protección contra sobrecarga, protección contra cortocircuitos y detección de corriente residual (fuga) en una sola unidad moldeada. Dentro de la carcasa compacta, un mecanismo de disparo termomagnético maneja sobrecargas y cortocircuitos, mientras que un transformador de corriente de secuencia cero compara continuamente la corriente que fluye en los conductores vivos y neutros. Cuando la diferencia excede la corriente residual nominal (IΔn), el dispositivo se dispara en milisegundos, cortando el suministro antes de que la corriente de fuga pueda dañar a las personas o provocar un incendio.

Cuándo elegir un RCBO: subcircuitos finales que necesitan protección tanto contra sobrecorriente como contra fugas personales: receptáculos exteriores, circuitos de electrodomésticos, garajes, sótanos, baños y otros lugares húmedos o de fácil acceso.

El DABL-63 pertenece a la clase RCBO: un dispositivo, tres protecciones: la opción más eficiente en cuanto a espacio y costo para circuitos finales domésticos monofásicos.

Residual Current Circuit Breaker with Overcurrent Protection

¿Cómo seleccionar el RCBO correcto?

1. Corriente nominal (In): haga coincidir la carga continua del circuito, con margen para las corrientes de irrupción de los electrodomésticos (por ejemplo, 40 A cubre los circuitos de electrodomésticos estándar).

2. Poder de corte (Icn): debe ser superior a la corriente de cortocircuito prevista en el punto de instalación; 6kA cubre niveles típicos de fallas residenciales y comerciales ligeras.

3. Polos: 1P+N para circuitos finales monofásicos con montaje en carril DIN compacto.

4. Característica de disparo: Curva C (5–10× In) para cargas generales de hogar y electrodomésticos; Curva B para electrónica sensible; Curva D para arranque de motor.

5. Estándares y certificación: El cumplimiento de IEC/EN 61009-1 y el marcado CE son la base para proyectos internacionales.

6. Aplicación: los receptáculos exteriores, los circuitos de electrodomésticos y la iluminación del garaje/sótano pueden requerir una mayor sensibilidad que los circuitos interiores generales.

Cómo se ve un RCBO bien especificado

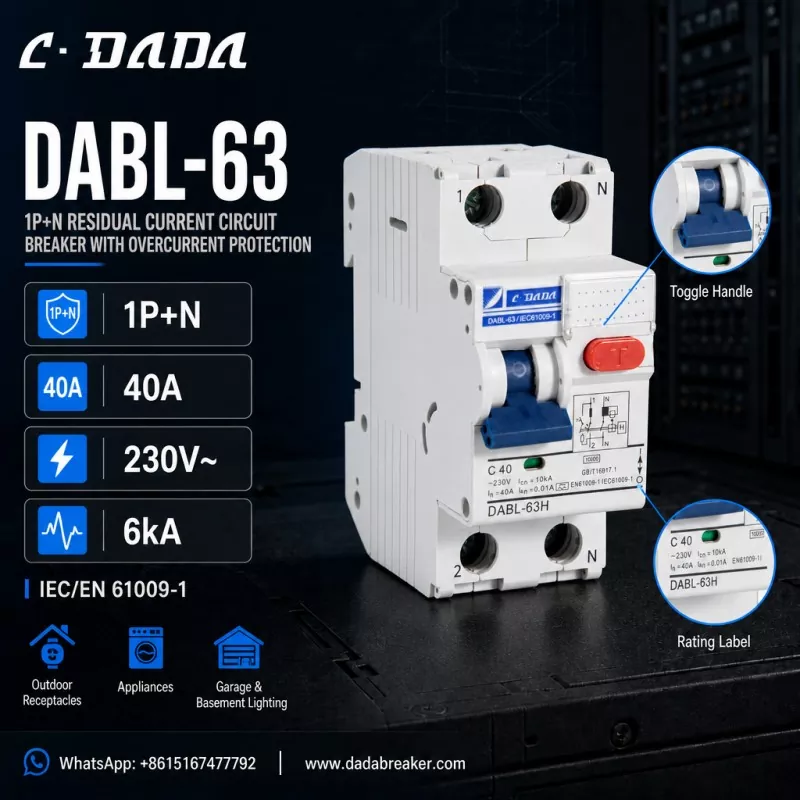

Para concretar esto, considere el DABL-63 deC·DADA Electrico, un disyuntor de corriente residual 1P+N con protección contra sobrecorriente que ilustra lo que se debe buscar en esta clase de dispositivo: configuración 1P+N

● Polo vivo conmutado y neutro seguido, compacto para tableros de distribución de carril DIN estándar Corriente nominal de 40 A (pulg.)

● Con disparo por curva C (C40) Tensión nominal 230V~

● Poder de corte 6kA (Icn)

● IΔn = 0,01 A (10 mA) protección de corriente residual de alta sensibilidad

● Cumplimiento de IEC/EN 61009-1

● Botón de prueba T rojo para verificaciones funcionales periódicas, terminales marcados 1/2/N, etiqueta de clasificación y diagrama de circuito impreso en la carcasa

● Diseñado para receptáculos exteriores, electrodomésticos, iluminación de garajes y sótanos.

La lógica detrás de esta especificación

Un marco de 40 A, 1P+N con protección contra fugas de alta sensibilidad de 10 mA cubre la mayoría de los circuitos finales residenciales: 40 A coincide con la carga de circuitos de enchufes y electrodomésticos comunes, 1P+N mantiene el dispositivo compacto para tableros de distribución abarrotados y la sensibilidad de 10 mA proporciona una capa adicional de protección personal exactamente donde la guía IEC lo exige: al aire libre, en áreas húmedas y alrededor de niños.

Preguntas frecuentes

P: ¿Qué es un RCBO?

R: Un RCBO (disyuntor de corriente residual con protección contra sobrecorriente) es un dispositivo de protección de bajo voltaje con tabla de reinicio que combina protección contra sobrecarga, protección contra cortocircuitos y protección contra corriente residual (fugas) en una unidad, generalmente hasta 63 A para circuitos finales.

P: ¿Cuál es la diferencia entre un RCBO y un MCB?

R: Un MCB solo proporciona protección contra sobrecargas y cortocircuitos. Un RCBO agrega detección de corriente residual (fuga) en la parte superior, desconectando el circuito cuando la corriente de fuga excede IΔn, protegiendo a las personas y previniendo incendios eléctricos.

P: ¿Qué significa IΔn = 10 mA?

A: IΔn es la corriente operativa residual nominal. 10 mA es una clasificación de alta sensibilidad: el dispositivo se dispara cuando la corriente de fuga alcanza los 10 mA, lo que proporciona una protección personal más rápida que la clasificación de uso general de 30 mA.

P: ¿Qué es el RCBO DABL-63?

R: El DABL-63 es un disyuntor de corriente residual 1P+N con protección contra sobrecorriente de C·DADA Electric: 40 A, curva C, 230 V~, capacidad de corte de 6 kA y protección contra fugas de alta sensibilidad de 10 mA, que cumple con IEC/EN 61009-1, para receptáculos exteriores, electrodomésticos e iluminación de garaje/sótano.
