Proveedor de disyuntores de aire de alta calidad
CDADAes un fabricante profesional de equipos eléctricos con sede en China. Lo invitamos a explorar nuestra gama de disyuntores de aire, que presenta una amplia selección de especificaciones y cumple con los estándares internacionales. A través de un riguroso control de calidad, nos comprometemos a brindarle productos avanzados y servicios integrales.
¿Qué es un disyuntor de aire?
Un disyuntor de aire (ACB) es un dispositivo de conmutación de bajo voltaje de alta resistencia diseñado para proteger los sistemas de distribución eléctrica contra sobrecargas, cortocircuitos y fallas a tierra. Operando a niveles de voltaje de hasta 690 V CA (50/60 Hz) con clasificaciones de corriente que abarcan de 630 A a 6300 A, los ACB sirven como dispositivos de protección primaria en tableros de distribución principales, centros de distribución de energía e infraestructura industrial crítica.
A diferencia deDisyuntores de caja moldeada (MCCB), los ACB utilizan aire atmosférico como medio de extinción del arco, empleando sofisticados sistemas de conductos de arco y bobinas de explosión magnéticas para extinguir las corrientes de falla de manera segura. Este diseño de construcción abierta permite una visibilidad completa de los componentes internos, lo que permite el mantenimiento preventivo y extiende la vida útil operativa a 15-20 años o más con un servicio adecuado.
Categorías y configuraciones de productos ACB
| Clasificación | Tipo | Rango actual | Características clave |
| Configuración de montaje | Tipo fijo | 630A – 4000A | Instalación permanente, tamaño compacto y rentable |
| Tipo de extracción | 630A – 6300A | Chasis extraíble, fácil mantenimiento, prueba en posición de servicio | |
| Configuración de polos | 3 polos | Todas las calificaciones | Aplicaciones industriales estándar, sistemas trifásicos. |
| 4 polos | Todas las calificaciones | Sistemas que requieren protección neutral, configuraciones neutrales ajustables (50-100 % de corriente nominal) | |
| Mecanismo operativo | Manual | 630A – 3200A | Operación de manija con resorte, adecuada para operaciones poco frecuentes |
| Operado por motor | 800A – 6300A | Motor universal CA/CC (110 V/220 V), capacidad de control remoto, carga automática de resorte | |
| Tecnología de unidad de disparo | Termo-Magnético | 630A – 1600A | Protección básica, configuración fija, económica. |
| LSIG electrónico | 800A – 6300A | Curvas L-S-I-G ajustables basadas en microprocesador, enclavamiento selectivo de zona, protocolos de comunicación |
Estándares de tamaño de marco:
Marco 1600A:630A – 1600A (Distribución compacta)
Marco 3200A: 800A – 3200A (Red industrial)
Marco 6300A: 2000A – 6300A (Generación de energía, infraestructura)
Funciones principales y capacidades de protección
| Función | Descripción | Parámetros técnicos |
| Protección contra sobrecarga (L) | Disparo de curva inversa de larga duración | Ajustable: 0,4 – 1,0 × In, retardo de tiempo: 1 s – 1000 s |
| Retardo de cortocircuito (S) | Protección selectiva contra cortocircuitos | Ajustable: 2 – 10 × Ir, Retardo: 0,05 s – 0,5 s |
| Viaje Instantáneo (I) | Eliminación de fallas a alta velocidad | Fijo o ajustable: 5 – 20 × Ir, funcionamiento <50 ms |
| Falla a tierra (G) | Detección de fuga a tierra | 20% – 100% de In, protección sensible de falla a tierra |
| Liberación de subtensión | Desconexión automática ante pérdida de tensión. | 35% – 70% Un, retardo de tiempo ajustable |
| Protección de pérdida de fase | Detección de desequilibrio trifásico | <80% de voltaje en cualquier fase activa el disparo |
Entornos de aplicaciones y casos de uso
| Sector industrial | Aplicación específica | Especificaciones típicas |
| Centros de datos | Entrada principal BT, bypass UPS, acoplador de bus | 3200A-6300A, 100kA Icu, LSIG electrónico, habilitado para comunicación |
| Instalaciones sanitarias | Distribución principal del hospital, sincronización de generadores. | Transferencia de doble fuente, 4 polos, 4000 A, neutro aislado |
| Plantas de fabricación | Centros de control de motores, protección de transformadores. | 1600A-3200A, alta resistencia mecánica (más de 10.000 ciclos) |
| Edificios Comerciales | Distribución en rascacielos, centros comerciales, aeropuertos. | 800A-2500A, tipo extraíble, tamaño compacto |
| Energía Renovable | Recolección de parques solares, aparamenta de turbinas eólicas | Clasificación de 1000 V CA, rango de temperatura ampliado (-25 °C a +70 °C) |
| Petróleo y gas | Plataformas marinas, refinerías, petroquímicas | Tropicalizado (T2), resistente a la corrosión, IP54 mínimo |
| Infraestructura | Sistemas de metro, tracción ferroviaria, tratamiento de aguas. | Alta resistencia a golpes/vibraciones, compatibilidad electromagnética |
Proceso de fabricación y flujo de trabajo de producción
Secuencia de fabricación de precisión
Inspección de entrada de materia prima → Fabricación de ensamblaje de contacto → Construcción de conducto de arco → Ensamblaje de mecanismo → Integración de unidad de disparo → Ensamblaje primario → Calibración y prueba → Inspección final → Empaque
Etapas críticas de fabricación
| Escenario | Detalles del proceso | Puntos de control de calidad |
| Contacto Producción de sistemas | Contactos de cobre plateado (AgNi 90/10 o AgCdO), brazos de contacto mecanizados por CNC, soldadura fuerte en atmósfera controlada | Prueba de dureza (HV 80-120), medición del espesor de plata (≥8μm), resistencia de contacto <50μΩ |
| Fabricación de conductos de arco | Placas divisorias de cerámica, guías de arco de acero, rejillas desionizantes, aislamiento resistente a altas temperaturas | Prueba de rigidez dieléctrica (2,5 kV/1 min), tolerancia dimensional ±0,1 mm |
| Asamblea del mecanismo | Mecanismos de carga de resorte de acero, sistemas de accionamiento accionados por levas, dispositivos antibombeo | Pruebas de resistencia mecánica (10.000 operaciones), verificación de par |
| Integración de la unidad de viaje | Montaje de PCB, instalación de transformador de corriente, programación de firmware, montaje de módulos de comunicación | Pruebas funcionales a 0,5 %, 5 ×, 10 × corriente nominal, precisión de sincronización ±5 % |
| Asamblea Final | Construcción modular, integración de chasis extraíble, conexiones de terminales, ajuste de gabinete | Resistencia dieléctrica (3,5 kV/1 min), resistencia de aislamiento (>100 MΩ) |
Materias primas primarias y especificaciones de componentes
| Componente | Especificación de materiales | Estándares de proveedores | Propiedades clave |
| Contactos principales | Cobre electrolítico (Cu-ETP) + Baño de plata (Ag 99,9%) | ASTM B152, CEI 60368 | Conductividad ≥100% IACS, resistencia a la oxidación |
| Contactos de arco | Cobre-tungsteno (CuW 80/20) o carburo de plata-tungsteno | ASTM B702 | Alta resistencia a la erosión por arco, baja resistencia al contacto |
| Contacto Resortes | Cobre berilio (CuBe2) o acero inoxidable 301 | ASTM B196 | Vida de fatiga >50.000 ciclos, presión de contacto constante |
| Placas de conducto de arco | Acero laminado en frío SPCC + Recubrimiento cerámico | JIS G 3141 | Resistencia al calor >1000°C, desviación del arco magnético |
| Vivienda de aislamiento | Fibra de vidrio BMC (compuesto de moldeo a granel) DMC o SMC | UL 94V-0 | Índice de seguimiento >600 V, retardante de llama |
| Mecanismo operativo | Acero al carbono S45C, tratado térmicamente | JIS G 4051 | Resistencia a la tracción ≥600MPa, resistente al desgaste |
| Barras colectoras | Cobre T2 (99,9% puro) o aluminio 6061-T6 | ASTM B187 | Densidad de corriente 1,5-2,0 A/mm², estañado opcional |
| Componentees electrónicos | PCB de grado industrial, sensores de efecto Hall, procesadores ARM | CEI 60721-3-3 | Temperatura de funcionamiento -25°C a +70°C, compatible con EMC |
| Recinto | Hoja de acero CRCA (1,5-2,0 mm) + Recubrimiento en polvo epoxi | JIS G 3141, ISO 12944 | Resistencia a la corrosión C3-C5, IP40-IP54 |
Cumplimiento de estándares y protocolos de prueba
Marco de normas internacionales
| Estándar | Alcance | Calificaciones aplicables |
| CEI 60947-2 | Aparamenta de baja tensión - Disyuntores | Línea de base global para el diseño, pruebas y rendimiento de ACB |
| EN 60947-2 | Versión europea armonizada de CEI 60947-2 | Cumplimiento del marcado CE, acceso al mercado de la UE |
| GB/T 14048,2 | Estándar nacional chino equivalente a CEI 60947-2 | Certificación CCC, mercado chino |
Pruebas de tipo obligatorias (IEC 60947-2)
| Categoría de prueba | Prueba específica | Criterios de aceptación |
| Rendimiento dieléctrico | Resistencia a la frecuencia industrial (2,5 kV-3,5 kV/1 min) | Sin averías ni descargas eléctricas |
| Tensión soportada de impulso (8kV-12kV 1,2/50μs) | Sin descarga disruptiva | |
| Aumento de temperatura | Corriente continua a la nominal In | Temperatura del terminal ≤80K (plateado), ≤65K (cobre desnudo) |
| Rotura de cortocircuito | Capacidad de ruptura máxima (Icu) - 3 operaciones | Interrupción exitosa, sin daños permanentes |
| Capacidad de corte de servicio (Ics = 50%-100% Icu) | 3 operaciones, capacidad de servicio continua | |
| Resistencia a corto plazo | Icw durante 1 o 3 segundos (estrés térmico y dinámico) | Sin deformación, soldadura por contacto ni daños en el aislamiento. |
| Resistencia mecánica | Operaciones sin carga (normalmente entre 10.000 y 20.000 ciclos) | <5% de desviación de parámetros, sin falla mecánica |
| Resistencia eléctrica | Operaciones de carga a corriente nominal (normalmente entre 2000 y 6000 ciclos) | Desgaste de contacto <50%, características de disparo consistentes |
| Precisión de la unidad de disparo | Verificación de curvas L-S-I-G | Precisión de corriente ±10%, precisión de tiempo ±20% |
| Ambiental | Calor húmedo (IEC 60068-2-30), frío, calor seco | Funcional después del acondicionamiento, sin corrosión. |
Estándares de inspección y control de calidad de fábrica
Control de calidad del material entrante (IQC)
| Material | Artículos de inspección | Plan de muestreo | Equipo |
| Contactos de cobre | Composición química, conductividad, tolerancia dimensional. | NCA 0,65, ISO 2859 | Espectrómetro, medidor de conductividad, CMM |
| Chapado en plata | Espesor (XRF), adherencia (prueba de cinta), porosidad | 100% visual, 5% control de espesor | Fluorescencia de rayos X, microscopio metalúrgico. |
| Componentees de acero | Dureza, resistencia a la tracción, acabado superficial. | NCA 1.0 | Probador de dureza Rockwell, máquina de tracción |
| Componentees electrónicos | Prueba de funcionamiento, verificación de parámetros, soldabilidad. | 100% AOI, 5% funcional | Medidor LCR, osciloscopio, inspección por rayos X. |
Control de calidad en proceso (IPQC)
| Estación | Parámetros de control | Frecuencia | Método |
| Montaje de contactos | Espacio de contacto, presión, alineación. | Cada 100 unidades | Medidor de fuerza, galga de espesores, comparador óptico |
| Conjunto de conducto de arco | Espaciado de placas divisorias, integridad del circuito magnético | Cada 50 unidades | Medidores pasa/no pasa, medidor de densidad de flujo |
| Calibración del mecanismo | Tiempo de carga del resorte, fuerza de disparo, velocidad de cierre | cada unidad | Banco de pruebas automatizado, registro de datos. |
| Programación de la unidad de disparo | Verificación de curva, prueba de comunicación. | 100% | Equipo de prueba de inyección primaria, analizador de protocolos |
Control de calidad final (FQC) y control de calidad saliente (OQC)
| Artículo de prueba | Estándar | Tamaño de la muestra |
| Tensión soportada dieléctrica | 3,5kV CA/1min | 100% |
| Resistencia de aislamiento | >100 MΩ a 500 V CC | 100% |
| Resistencia de contacto | <50μΩ por polo | 100% |
| Características de tiempo | Tiempo de cierre/disparo, sincronización entre polos | 100% |
| Verificación de disparo por sobrecorriente | 3×In (instantáneo), 1,05×In (sobrecarga) | 100% |
| Operación mecánica | 5 ciclos de cierre-apertura | 100% |
| Inspección visual y dimensional | Cero defectos en dimensiones críticas | 100% |
| Integridad del embalaje | Prueba de caída, prueba de vibración (ISTA 3A) | AQL 1,0 por lote |
Infraestructura de producción y capacidad de fabricación
Equipo de producción avanzado
| Categoría de equipo | Especificación de la máquina | Función | Capacidad |
| Centro de mecanizado CNC | Centro de mecanizado vertical de 5 ejes (Mazak/Haas) | Mecanizado de contacto de precisión, geometrías complejas | 5.000 conjuntos de contactos/mes |
| Estampado y conformado | Prensa de matriz progresiva de 200 toneladas (Bruderer) | Formación de barras colectoras de cobre, producción de resortes de contacto. | 10.000 componentes/día |
| Tratamiento superficial | Línea automatizada de plateado (Barril/Estante) | Espesor del revestimiento de contacto 8-20μm | 2.000 kg/día |
| Moldeo de plástico | Máquina de moldeo por inyección BMC (300 toneladas) | Carcasas de cámara de arco, componentes de aislamiento | 5.000 piezas/día |
| Automatización de montaje | Células de montaje robóticas (ABB/Fanuc) | Montaje de mecanismos, operaciones críticas de consistencia. | 500 unidades/día por línea |
| Equipo de prueba | Equipo de prueba de inyección primaria (capacidad de 10.000 A) | Verificación de viaje de alta corriente | 200 unidades/día |
| Probador de resistencia de alto voltaje (5kV CA) | Prueba dieléctrica | 300 unidades/día | |
| Banco de pruebas de resistencia mecánica | Pruebas automatizadas de 20.000 ciclos | 50 unidades simultáneas |
Capacidad de producción y plazos de entrega
| Categoría de producto | Capacidad Mensual | Plazo de entrega estándar | Capacidad de pedidos urgentes |
| ACB de tipo fijo (630A-1600A) | 3.000 unidades | 2-3 semanas | 5 días (componentes en stock) |
| ACB de tipo fijo (2000A-4000A) | 1.500 unidades | 3-4 semanas | 7 dias |
| Tipo extraíble ACB (800A-3200A) | 2.000 unidades | 3-4 semanas | 10 dias |
| Tipo extraíble ACB (4000A-6300A) | 800 unidades | 4-6 semanas | 14 dias |
| Configuraciones personalizadas | Base del proyecto | 6-8 semanas | 4 semanas |
Estructura del equipo técnico y de ingeniería
| Departamento | Personal | Pericia | Responsabilidades |
| Ingeniería I+D | 5 ingenieros | Sistemas de energía, diseño electromagnético, software integrado. | Desarrollo de nuevos productos, personalización, cartera de patentes. |
| Ingeniería de Procesos | 15 ingenieros | Procesos de fabricación, automatización, sistemas de calidad. | Optimización de la línea de producción, documentación SOP, mejora del rendimiento. |
| Pruebas y Validación | 12 ingenieros | Pruebas de alta potencia, simulación ambiental, ingeniería de confiabilidad. | Coordinación de pruebas de tipo, análisis de fallas, gestión de certificaciones. |
| Ingeniería de aplicaciones | 10 ingenieros | Protección del sistema eléctrico, coordinación selectiva, puesta en servicio en campo. | Soporte técnico al cliente, diseño de esquemas, puesta en marcha del sitio. |
| Seguro de calidad | 20 técnicos | ISO 9001, control estadístico de procesos | Auditoría de proveedores, auditoría de procesos, gestión de acciones correctivas. |
Certificaciones y documentación de cumplimiento
| Proceso de dar un título | Organismo emisor | Alcance | Validez |
| Norma ISO 9001:2015 | ZHONGDA/SGS | Sistema de gestión de calidad | Vigilancia anual |
| Prueba de tipo CEI 60947-2 | Intertek | Seguridad y rendimiento del producto | Por serie de productos |
| Marcado CE | Organismo Notificado (Intertek) | Acceso al mercado de la UE | Dependiente del diseño |
| CCC (China) | CCC | Certificación obligatoria china | Validez de 5 años |
Por qué nuestra fabricación de ACB se destaca
Nuestras instalaciones de producción representandos décadas de especializaciónen equipos de distribución de energía de bajo voltaje, entregando disyuntores de aire que superan los puntos de referencia de la industria a través de:
Integración vertical: El revestimiento de contactos interno, el mecanizado de precisión y la programación de la unidad de disparo electrónica garantizan un control de calidad completo
Prueba de inversión: Más de 2 millones de dólares en laboratorios de pruebas de alta potencia capaces de verificar cortocircuitos de 150 kA
Fabricación digital: Líneas de producción integradas en MES con trazabilidad completa (registros de lotes, serialización de componentes)
Capacidad de personalización: Desde revestimientos tropicales especializados hasta protocolos de comunicación patentados, diseñamos según las especificaciones
Cumplimiento global: Estrategia de certificación multiestándar que permite una entrada fluida al mercado en más de 80 países
Para especificaciones técnicas, estudios de coordinación selectiva o programación de auditorías de fábrica, nuestro equipo de ingeniería brinda consulta directa para garantizar que su arquitectura de protección eléctrica cumpla tanto con las demandas actuales como con los requisitos de expansión futura.
- View as
Disyuntor de aire 1600A
CDADA es un fabricante confiable de disyuntores de aire de 1600 A, que cuentan con certificación CB con protección inteligente y están diseñados para necesidades de distribución de energía industrial de servicio pesado. Fabricado con componentes de alta calidad y una construcción robusta, este disyuntor de aire es fácil de operar y mantener, y se adapta perfectamente a los sistemas de energía industriales. Es la mejor opción para adquisiciones mayoristas y OEM, ya que ofrece un rendimiento estable y confiable para todas las demandas de protección de energía industrial.
Disyuntor de aire 2000A
El disyuntor de aire 2000A es un producto de la fábrica CDADA, es perfecto para adquisiciones al por mayor y a granel, con certificación IEC/GB. El producto ofrece opciones de tipo extraíble o fijo, ideales para distribución de energía industrial. Damos la bienvenida a los pedidos de OEM, como proveedor confiable de ACB con interfaz de comunicación abierta, fácil de implementar en sistemas de energía.
Disyuntor de aire 3200A
CDADA es un fabricante y proveedor profesional de ACB en China. Este disyuntor de aire 3200A (Serie DAA2-3200) es perfecto para compras al por mayor, apto para redes de CA 50 Hz y 690 V. Cuenta con protección inteligente y disparo selectivo preciso, con opciones extraíbles/fijas. Es un ACB de bajo voltaje confiable para compradores al por mayor que necesitan un rendimiento de distribución de energía estable.
Disyuntor de aire 4000A
El disyuntor de aire 4000A lo ofrece el fabricante confiable CDADA. Es la mejor opción para adquisiciones a granel, diseñada para sistemas de energía de alta resistencia de CA de 50 Hz y 690 V. Este ACB presenta protección inteligente y disparo selectivo preciso, con configuraciones fijas y extraíbles flexibles. Ideal para configuraciones de aparamenta, aceptamos pedidos al por mayor y proyectos OEM para este ACB de alta capacidad.
Disyuntor de aire 6300A
Elija CDADA como su proveedor, nuestro disyuntor de aire 6300A es la mejor opción para el abastecimiento a granel, una unidad de alta capacidad certificada IEC/GB construida para plantas de energía y uso industrial pesado. Viene en tipos extraíbles y fijos, diseñados para una protección confiable de energía de bajo voltaje. Somos un fabricante confiable que da la bienvenida a proyectos OEM y pedidos de ACB al por mayor para compradores industriales globales.

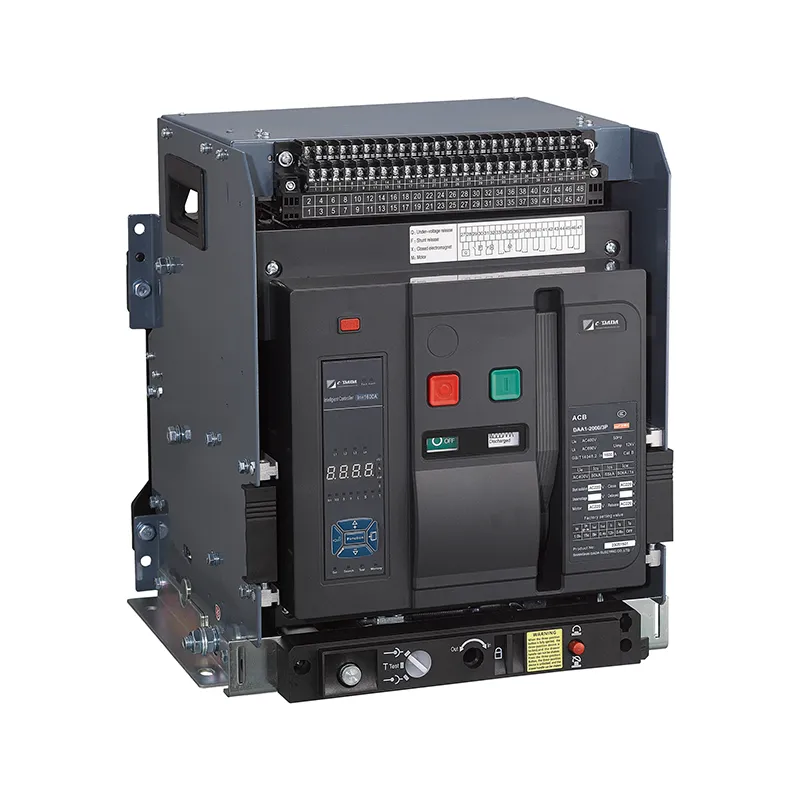

Disyuntor de aire trifásico
