UnMCCB con protección contra fugasCombina funciones de disyuntor de caja moldeada convencional con protección de corriente residual en una solución coordinada. Para edificios comerciales, instalaciones industriales, fabricantes de equipos y contratistas eléctricos, esto puede abordar un desafío común: proteger un circuito eléctrico contra sobrecargas y cortocircuitos y al mismo tiempo detectar corrientes de fuga potencialmente peligrosas.
La clave no es simplemente elegir un disyuntor con más funciones. El dispositivo debe coincidir con el voltaje del sistema, la corriente nominal, las condiciones de cortocircuito, la configuración de polos, la configuración de corriente de fuga, el entorno de instalación y los requisitos de coordinación. Esta guía explica cómo funciona la tecnología, qué problemas aborda y qué deben verificar los compradores antes de especificar un MCCB con protección contra fugas.
Tabla de contenido
- 1. ¿Qué es un MCCB con protección contra fugas?
- 2. ¿Cómo funciona la protección contra fugas?
- 3. ¿Qué problemas eléctricos puede solucionar?
- 4. ¿Por qué combinar MCCB y protección contra fugas?
- 5. ¿Dónde se utiliza un MCCB con protección contra fugas?
- 6. ¿Qué deben comprobar los compradores antes de realizar la selección?
- 7. Explicación de los parámetros clave
- 8. MCCB con protección contra fugas versus dispositivos de protección separados
- 9. Consideraciones de instalación y mantenimiento
- 10. Shanghai DaDa Electric Co., Ltd. y soluciones de protección contra fugas
- 11. Preguntas frecuentes
- 12. Conclusión
1. ¿Qué es un MCCB con protección contra fugas?
Un disyuntor de caja moldeada, comúnmente llamado MCCB, está diseñado para proteger circuitos eléctricos de bajo voltaje contra condiciones como sobrecarga y cortocircuito. A diferencia de un interruptor de protección básico, un MCCB se puede seleccionar en una amplia gama de clasificaciones de corriente y capacidades de interrupción, lo que lo hace adecuado para sistemas de distribución comerciales e industriales.
UnMCCB con protección contra fugasañade a estas funciones de protección convencionales la detección de corriente residual o fuga a tierra. Cuando se detecta una corriente de fuga anormal y alcanza el nivel operativo configurado, el mecanismo de protección puede iniciar un disparo y desconectar el circuito afectado.
Esta combinación es particularmente útil cuando los diseñadores eléctricos desean múltiples capas de protección sin crear una disposición de paneles innecesariamente complicada. Los productos comerciales están disponibles como soluciones integradas MCCB-plus-corriente residual o como MCCB combinados con módulos de corriente residual compatibles. IEC 60947-2 incluye requisitos para disyuntores que incorporan protección contra corriente residual, mientras que los fabricantes pueden proporcionar diferentes configuraciones y rangos de ajuste.
2. ¿Cómo funciona la protección contra fugas?
En un circuito eléctrico en buen estado, la corriente que fluye a través de los conductores de salida debe corresponderse adecuadamente con la corriente que regresa a través del circuito. Una condición de fuga ocurre cuando parte de la corriente toma un camino no deseado, como a través del deterioro del aislamiento, el equipo conectado o una persona que hace contacto con una parte energizada.
La protección contra fugas monitorea la corriente residual asociada con este desequilibrio. Si la corriente residual medida excede el umbral operativo configurado del dispositivo, el sistema de protección envía una señal de disparo al mecanismo MCCB.
Dependiendo del diseño del producto, la protección contra fugas puede proporcionar corriente operativa residual ajustable, retardo de tiempo, funcionalidad de prueba, indicación de alarma u otras funciones de monitoreo. Los productos comerciales de protección contra fugas MCCB demuestran que los ajustes de sensibilidad y retardo pueden variar significativamente según la aplicación prevista.
¿Por qué es diferente de la protección contra sobrecargas?
La protección contra sobrecarga y la protección contra fugas responden a diferentes problemas. Un circuito sobrecargado puede consumir corriente excesiva porque hay demasiadas cargas conectadas o porque el equipo está funcionando más allá de su capacidad prevista. Sin embargo, un fallo de fuga se refiere a la corriente que se escapa de su ruta conductora prevista.
Por lo tanto, simplemente aumentar la capacidad de protección contra sobrecargas no proporciona automáticamente una protección adecuada contra fugas. Las dos funciones deben considerarse por separado al diseñar un sistema de distribución eléctrica.
3. ¿Qué problemas eléctricos puede solucionar?
Los equipos eléctricos utilizados en fábricas, edificios comerciales y proyectos de infraestructura pueden funcionar durante largos períodos en condiciones exigentes. La humedad, el polvo, el envejecimiento del aislamiento, los daños mecánicos, los errores de instalación y el deterioro del equipo pueden contribuir a rutas de corriente anormales.
El aislamiento dañado o envejecido puede crear rutas de corriente no deseadas que pueden no comportarse como un cortocircuito convencional.
La protección de corriente residual puede ayudar a detectar condiciones de fuga que requieren una desconexión rápida del circuito.
La combinación de funciones de protección puede simplificar la disposición en comparación con el uso de varios componentes independientes.
El nivel de protección real depende del sistema eléctrico completo, la configuración del dispositivo y las condiciones de instalación. Por lo tanto, un MCCB con protección contra fugas debe tratarse como parte de un esquema de protección diseñado adecuadamente y no como una solución universal para cada riesgo eléctrico.
4. ¿Por qué combinar MCCB y protección contra fugas?
Para muchos proyectos eléctricos, el principal atractivo es la capacidad de abordar varios requisitos de protección dentro de una disposición coordinada de dispositivos. Esto puede resultar valioso cuando el espacio del panel, el tiempo de instalación y la coordinación del sistema son importantes.
1. Múltiples funciones de protección
Un dispositivo configurado correctamente puede proporcionar protección contra sobrecarga, cortocircuito y corriente residual dentro de la misma arquitectura de protección. Esto facilita a los ingenieros establecer una estrategia de protección definida para un circuito alimentador o de distribución.
2. Diseño de paneles más eficiente
Los componentes de protección integrados o estrechamente coincidentes pueden reducir la necesidad de dispositivos, cableado y disposiciones de montaje separados. Los fabricantes de MCCB con protección contra corriente residual destacan como ventajas prácticas la instalación compacta y la reducción de los requisitos de componentes.
3. Protección ajustable
Algunos productos proporcionan umbrales de corriente residual ajustables y retardos de tiempo. Esto permite adaptar la disposición de protección a diferentes circuitos en lugar de depender de una configuración fija para cada aplicación.
4. Planificación del sistema más sencilla
Cuando los requisitos de sobrecarga, cortocircuito y fugas se consideran juntos, los ingenieros pueden evaluar la estrategia de protección completa en lugar de seleccionar componentes individuales de forma independiente.
5. ¿Dónde se utiliza un MCCB con protección contra fugas?
La aplicación adecuada depende del diseño eléctrico, los requisitos locales y las especificaciones del producto. Las áreas de aplicación típicas incluyen:
- Tableros de distribución para edificios comerciales
- Sistemas de distribución de energía industrial.
- Equipo de producción de fábrica.
- Alimentadores de motores y maquinaria
- Talleres e instalaciones de fabricación.
- Instalaciones de infraestructura y servicios públicos.
- Equipos eléctricos que requieren monitoreo de fugas a tierra.
- Sistemas de distribución donde el espacio del panel es limitado
- Proyectos que requieren protección coordinada contra sobrecarga, cortocircuito y corriente residual.
Los MCCB se utilizan ampliamente en la distribución industrial y comercial porque sus clasificaciones actuales y capacidades de interrupción pueden cubrir aplicaciones más allá del rango típico de disyuntores derivados pequeños.
6. ¿Qué deben comprobar los compradores antes de realizar la selección?
Seleccionar un MCCB con protección contra fugas basándose únicamente en el amperaje nominal puede crear problemas durante la instalación. Los compradores deben proporcionar al fabricante o al ingeniero eléctrico suficiente información del sistema antes de confirmar un modelo.
- Corriente nominal:Determine la carga continua esperada y seleccione una clasificación de corriente adecuada en función del diseño completo del circuito.
- Tensión de funcionamiento:Confirme el voltaje del sistema y si el producto es adecuado para la aplicación de CA prevista.
- Número de polos:Compruebe si el sistema requiere 3P, 4P u otra configuración.
- Capacidad de cortocircuito:Verifique la posible corriente de falla disponible y asegúrese de que el disyuntor tenga una clasificación de interrupción adecuada.
- Sensibilidad a las fugas:Determine la corriente operativa residual requerida para la estrategia de protección prevista.
- Retraso de tiempo:Considere si se requiere una operación instantánea o una respuesta retardada para la coordinación con dispositivos ascendentes o descendentes.
- Condiciones de instalación:Revise la temperatura ambiente, el recinto, la humedad, la altitud y otros factores ambientales relevantes.
- Estándares y certificaciones:Confirmar los estándares y aprobaciones requeridas en el mercado objetivo.
7. Explicación de los parámetros clave
Los siguientes parámetros son particularmente importantes al comparar diferentes productos de protección contra fugas MCCB.
| Parámetro | Por qué es importante | Lo que los compradores deben confirmar |
|---|---|---|
| Corriente nominal (pulg.) | Define el nivel de corriente que el disyuntor está diseñado para soportar en condiciones específicas. | Haga coincidir el disyuntor con la carga del circuito y el diseño del conductor. |
| Tensión nominal (Ue) | Define el voltaje eléctrico de operación para la aplicación. | Confirmar la compatibilidad con el voltaje del sistema. |
| Capacidad de ruptura | Indica la corriente de falla que el interruptor puede interrumpir de manera segura bajo condiciones de prueba específicas. | Compare la clasificación del producto con la corriente de cortocircuito disponible. |
| Configuración de corriente de fuga | Determina el nivel de corriente residual al que opera la protección contra fugas. | Confirme la sensibilidad y el rango de ajuste requeridos. |
| Retraso de tiempo | Puede ayudar a coordinar la protección contra fugas con otros dispositivos de protección. | Compruebe si la respuesta requerida es instantánea o retrasada. |
| Número de polos | Determina qué conductores están conmutados y protegidos. | Confirme 3P, 4P u otra configuración requerida. |
| Estándares | Proporciona un marco para el rendimiento y las pruebas del producto. | Verifique los requisitos IEC, regionales y de proyecto aplicables. |
Por ejemplo, los productos comerciales actuales con protección contra corriente residual pueden ofrecer diferentes combinaciones de corriente nominal, configuración de polos, tensión de funcionamiento y capacidad de corte. Estas especificaciones siempre deben compararse con la hoja de datos del producto real en lugar de asumirse únicamente a partir de la categoría del producto.
8. MCCB con protección contra fugas versus dispositivos de protección separados
Tanto los acuerdos de protección integrados como los separados pueden ser técnicamente apropiados. La mejor configuración depende de la arquitectura eléctrica del proyecto, los requisitos de espacio, la estrategia de coordinación y las preferencias de adquisición.
| Consideración | MCCB con protección contra fugas | Acuerdo de protección separado |
|---|---|---|
| Diseño de paneles | Puede proporcionar un arreglo compacto. | Puede requerir espacio de montaje adicional. |
| Alambrado | Puede reducir la interconexión entre componentes de protección separados. | Puede requerir cableado y coordinación adicionales. |
| Funciones de protección | Diseñado en torno a una disposición de protección combinada. | Las funciones se pueden seleccionar de forma independiente. |
| Mantenimiento | Menos componentes separados pueden simplificar la inspección. | Los componentes individuales se pueden sustituir por separado según el diseño. |
| Personalización | Depende de las configuraciones de disyuntor y protección contra fugas disponibles. | Puede ofrecer flexibilidad combinando diferentes dispositivos. |
Lo importante es que la integración no significa automáticamente idoneidad. La combinación seleccionada aún debe satisfacer los requisitos eléctricos de la instalación.
9. Consideraciones de instalación y mantenimiento
La instalación correcta es tan importante como seleccionar el disyuntor correcto. Incluso un MCCB bien diseñado con protección contra fugas puede no proporcionar el rendimiento deseado si el cableado, la disposición de la conexión a tierra, la configuración o el entorno de instalación son incorrectos.
Verifique el cableado con cuidado
Siga el diagrama de cableado y las instrucciones de instalación del fabricante. Los conductores de fase y neutro, cuando corresponda, deben estar dispuestos correctamente para que el sistema de detección de corriente residual funcione según lo previsto.
Verifique la configuración de fuga
No asuma que el ajuste de corriente de fuga más bajo disponible es automáticamente apropiado. El ajuste debe corresponder a la función de protección prevista y a las características eléctricas del circuito.
Considere la selectividad
Los grandes sistemas de distribución pueden contener múltiples dispositivos de protección. Sus características operativas deben revisarse conjuntamente para que un fallo adecuado aguas abajo no desconecte innecesariamente una parte mucho mayor de la instalación.
Realizar pruebas funcionales
Cuando el producto proporcione una función de prueba, la prueba debe seguir el procedimiento recomendado por el fabricante y los requisitos aplicables a la instalación. Algunos dispositivos de corriente residual proporcionan funciones de prueba y funciones de monitoreo adicionales.
10. Shanghai DaDa Electric Co., Ltd. y soluciones de protección contra fugas

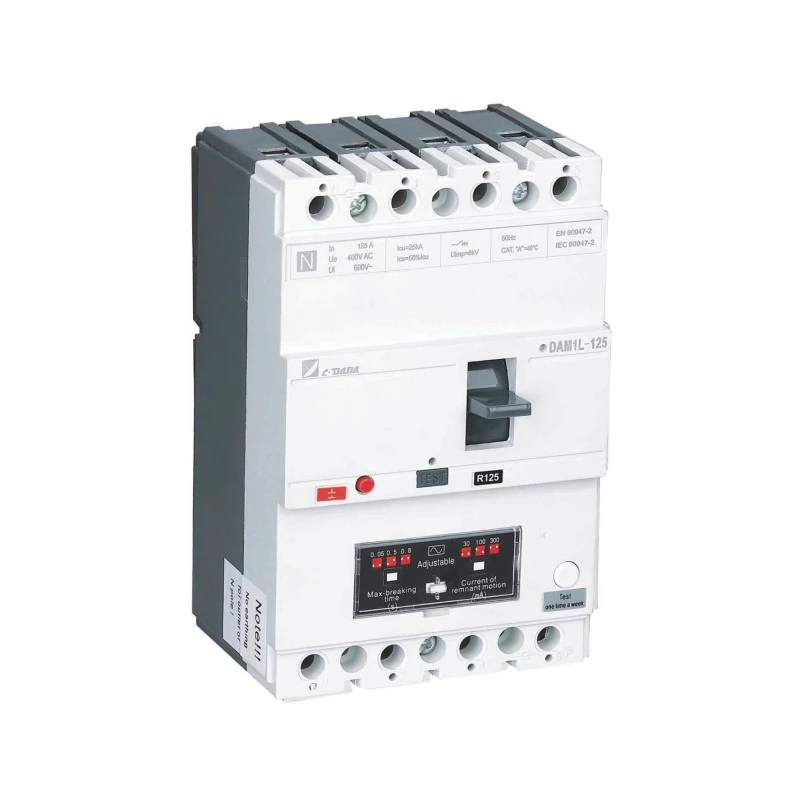

Shanghai DaDa Electric Co., Ltd. ofrece soluciones MCCB diseñadas para aplicaciones donde la protección de circuitos convencionales y la protección contra fugas deben trabajar juntas. Su serie DAM1L es un ejemplo de MCCB con protección de corriente residual integrada, diseñado para aplicaciones que incluyen sistemas eléctricos de edificios, sitios industriales y otros entornos de distribución de bajo voltaje.
La información del producto indica configuraciones como construcción de cuatro polos, un amplio rango de corriente nominal y protección de fuga a tierra ajustable. Dependiendo del modelo, la corriente operativa de fuga se puede configurar en un rango específico, lo que permite adaptar la estrategia de protección a diferentes aplicaciones.
Para compradores, distribuidores, cuadristas y contratistas eléctricos extranjeros, el enfoque más útil es proporcionar al proveedor los requisitos del proyecto antes de solicitar una cotización. Esto ayuda a determinar si la clasificación de corriente requerida, la disposición de los polos, la configuración de fuga, la capacidad de corte y la certificación están disponibles en la configuración prevista.
Información a incluir en una consulta
- Corriente nominal requerida
- Tensión y frecuencia del sistema.
- Número de polos
- Sensibilidad requerida a la corriente de fuga
- Función de retardo de tiempo requerida
- Corriente de cortocircuito esperada o capacidad de corte requerida
- Entorno de instalación
- Mercado objetivo y requisitos de certificación.
- Cantidad requerida
- OEM o requisitos personalizados, si corresponde
Proporcionar estos detalles al principio puede hacer que la comunicación técnica sea más eficiente y reducir el riesgo de seleccionar un interruptor que no coincida con la instalación final.
11. Preguntas frecuentes
La protección contra fugas detecta la corriente residual causada por una ruta de corriente no deseada y puede iniciar el disparo del interruptor cuando se alcanza el umbral operativo configurado. Aborda una condición diferente de la protección convencional contra sobrecargas y cortocircuitos.
No. Un MCCB normal proporciona funciones como protección contra sobrecargas y cortocircuitos, mientras que una configuración protegida contra fugas agrega detección y protección de corriente residual.
La protección contra fugas puede ayudar a detectar ciertas rutas de corriente anormales que pueden contribuir a riesgos eléctricos. Sin embargo, la prevención de incendios depende de la instalación eléctrica completa, el estado del equipo, los ajustes de protección y las medidas de seguridad aplicables.
No existe una configuración única adecuada para cada instalación. El valor apropiado depende del objetivo de protección, las características del circuito, el equipo y los requisitos eléctricos aplicables. La configuración debe ser determinada por personal calificado.
Una configuración MCCB normalmente se diseña en torno a funciones de protección de interruptores convencionales, pero las funciones de protección exactas dependen del modelo específico y la configuración de la unidad de disparo. Verifique siempre la documentación técnica del fabricante.
IEC 60947-2 es una norma importante para disyuntores de baja tensión e incluye requisitos relevantes para disyuntores que incorporan protección contra corriente residual. También pueden aplicarse normas regionales y requisitos específicos del proyecto.
Sí, se pueden utilizar modelos adecuados en aplicaciones de equipos y distribución industrial cuando sus clasificaciones eléctricas, características de protección y especificaciones ambientales coinciden con la instalación.
Proporcione la corriente, el voltaje, los polos, la capacidad de corte, la configuración de corriente de fuga, el requisito de retardo de tiempo, las condiciones de instalación, la cantidad y la certificación objetivo requeridos. Esto le da al fabricante suficiente información para recomendar una configuración adecuada.
12. Conclusión
Un MCCB con protección contra fugas aborda dos áreas importantes de la protección eléctrica: protección contra sobrecorriente convencional y detección de corriente residual. Al incorporar estas funciones en una solución coordinada, se puede ayudar a simplificar los diseños de distribución de energía donde la seguridad eléctrica, el espacio del panel y la coordinación del sistema son importantes.
El paso más importante es mirar más allá del nombre del producto. La corriente nominal, la tensión de funcionamiento, el poder de corte, la configuración de los polos, la sensibilidad a las fugas, el retardo, las condiciones de instalación y las normas aplicables influyen en si un MCCB en particular es apropiado para un proyecto.
Para los compradores que evalúan MCCB protegidos contra fugas para edificios comerciales, instalaciones industriales, paneles de distribución o aplicaciones OEM, trabajar directamente a partir de los requisitos eléctricos reales es la forma más confiable de identificar una configuración adecuada.
