Una guía práctica para disyuntores de caja moldeada

2026-08-25 0 Déjame un mensaje

¿Qué es un MCCB?

Un MCCB—disyuntor de caja moldeada— es un dispositivo de protección de bajo voltaje que desconecta automáticamente un circuito cuando detecta condiciones de sobrecarga o cortocircuito. A diferencia de un fusible, se puede restablecer y reutilizar después de un disparo. Dentro de la caja moldeada, un mecanismo de disparo termomagnético realiza dos tareas: un elemento térmico responde a una sobrecarga sostenida, mientras que un elemento magnético reacciona instantáneamente a fallas de cortocircuito. El resultado es una protección que coincide con el comportamiento de las cargas eléctricas reales.

Cuándo elegir un MCCB: alimentadores de entrada principales, paneles de distribución trifásicos, circuitos de motores grandes o cualquier punto donde la posible corriente de cortocircuito exceda lo que un MCB puede interrumpir.

Cuando un MCB es suficiente: subcircuitos finales con cargas modestas y niveles de falla bajos: tableros residenciales, circuitos de iluminación y enchufes.

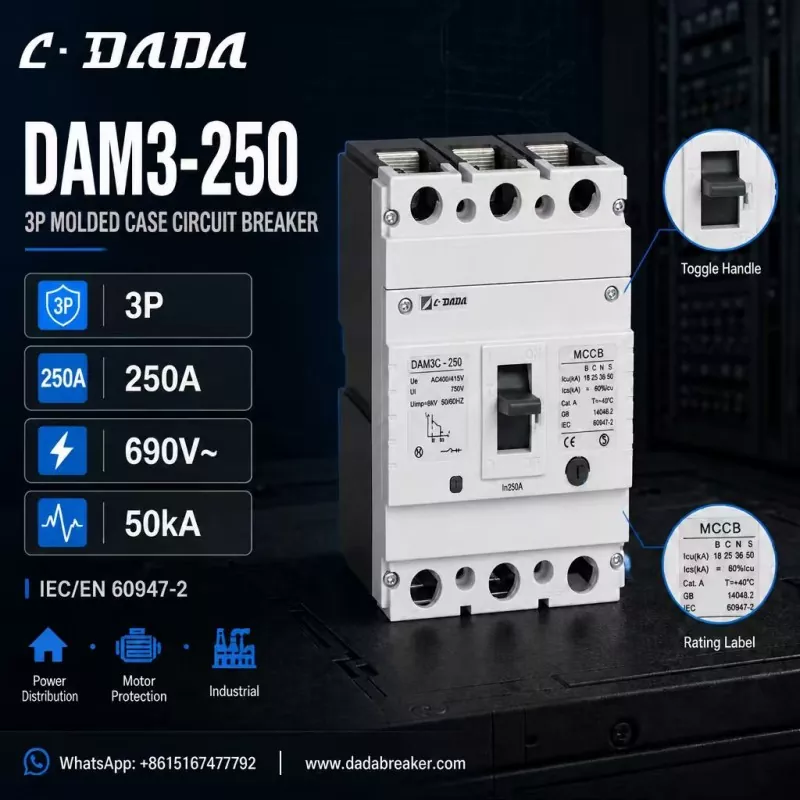

250A three-pole MCCB

Cómo seleccionar el MCCB adecuado

Corriente nominal (pulg.)

1. — igualar la carga continua y dejar margen para las corrientes de arranque de los motores.

Capacidad de ruptura (Icu / Ics)

2. — debe ser superior a la corriente de cortocircuito prevista en el punto de instalación. Cuanto mayor sea el nivel de falla, mayor será la Icu que necesitará.

polacos

3. — 3P para sistemas trifásicos, 4P donde el neutro también necesita desconexión.

Clasificaciones de voltaje

4. — comprobar la tensión nominal de funcionamiento (Ue), la tensión de aislamiento (Ui) y la resistencia al impulso (Uimp) con respecto al sistema.

Estándares y certificación

5. — El cumplimiento de IEC/EN 60947-2 y el marcado CE son la base para proyectos internacionales.

Solicitud

6. — Las instalaciones industriales, de distribución de energía y de protección de motores pueden requerir diferentes clasificaciones de bastidor y características de disparo.

Cómo se ve un MCCB de 250 A bien especificado:

Para concretar esto, considere el DAM3-250 de C·DADA Electric, un MCCB tripolar de 250 A que ilustra qué buscar en esta clase de dispositivo:

configuración 3P

● con una corriente nominal de 250 A (In), apto para cuadros de distribución trifásicos

Clasificaciones de voltaje:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Capacidad de corte hasta 50kA

● — Icu de 18/25/36/50 kA en las variantes B/C/N/S, para que los instaladores puedan igualar los niveles de falla en diferentes puntos de la red.

Cumplimiento de IEC/EN 60947-2 y GB 14048.2

● Marcado CE, con una palanca de encendido/apagado transparente para un estado de funcionamiento visible.

● Diseñado para distribución de energía, protección de motores y aplicaciones industriales.

La lógica detrás de esta especificación: un marco de 250 A y 3 polos con capacidad de corte de clase de 50 kA cubre la mayoría de las necesidades de los cuadristas y contratistas, desde los tableros de distribución principales hasta los circuitos alimentadores de motores, mientras que las múltiples variantes de Icu le permiten ajustar el costo en comparación con los niveles de falla reales.

Recomendación de selección

● Para circuitos finales de hasta ~125 A con niveles de falla bajos, un MCB es la opción económica.

● Para distribución principal, protección de motores y aparamenta industrial, elija un MCCB con un poder de corte que supere la corriente de cortocircuito prevista de la instalación.

● En caso de duda, aumente una clase de capacidad de corte: la diferencia de costo es pequeña, mientras que el margen de protección puede ser la diferencia entre una falla menor y una interrupción importante.

Preguntas frecuentes

P: ¿Qué es un MCCB?

R: Undisyuntor de caja moldeadaes un dispositivo de protección reiniciable de bajo voltaje que desconecta un circuito en caso de sobrecarga o cortocircuito, diseñado para corrientes y niveles de falla más altos que un disyuntor en miniatura.

P: ¿Qué significa Icu en un MCCB?

R: Icu es la máxima capacidad de corte en cortocircuito: la corriente de falla máxima que el interruptor puede interrumpir. Ics es la capacidad de interrupción del servicio, el nivel en el que puede interrumpirse repetidamente y permanecer operativo.

P: ¿Cómo elijo la capacidad de corte de mi MCCB?

R: Elija una clasificación Icu superior a la posible corriente de cortocircuito en el punto de instalación. Los tableros de distribución con alta capacidad de transformador o alimentadores industriales largos generalmente necesitan dispositivos de clase 36–50 kA.

P: ¿Qué es el MCCB DAM3-250?

R: El DAM3-250 es un disyuntor tripolar de caja moldeada de 250 A de C·DADA Electric, con clasificación de hasta 690 V y capacidad de corte de hasta 50 kA, para distribución de energía, protección de motores y aplicaciones industriales.
