Proveedor de disyuntores de fuga a tierra OEM/ODM

¿Necesita disyuntores de fuga a tierra duraderos y de alta calidad?CDADAofrece soluciones integrales de personalización OEM. Como fabricante confiable con nuestra propia fábrica, ofrecemos una garantía de 3 años para nuestros productos.

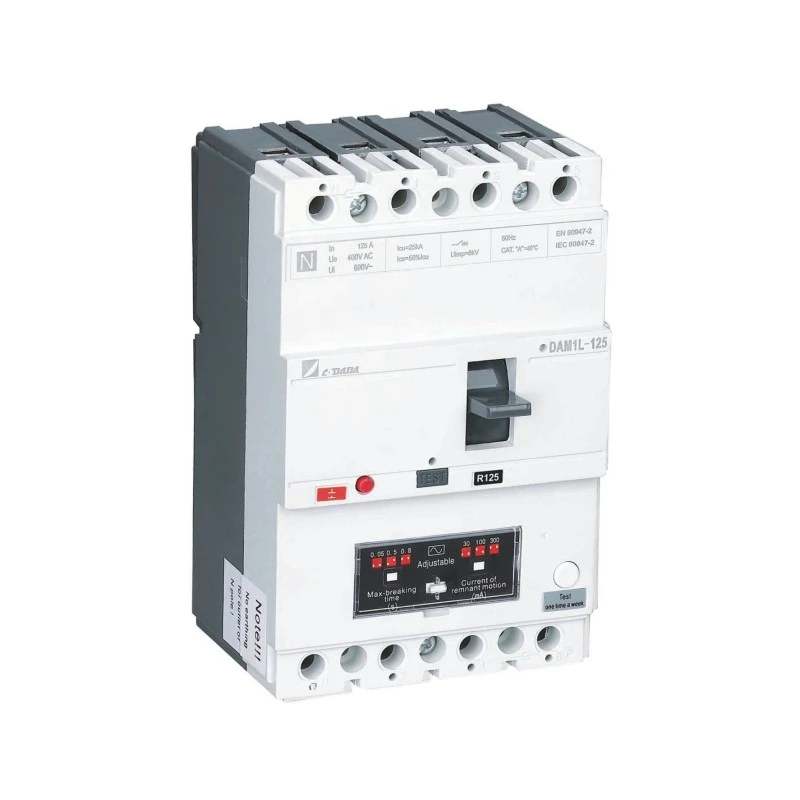

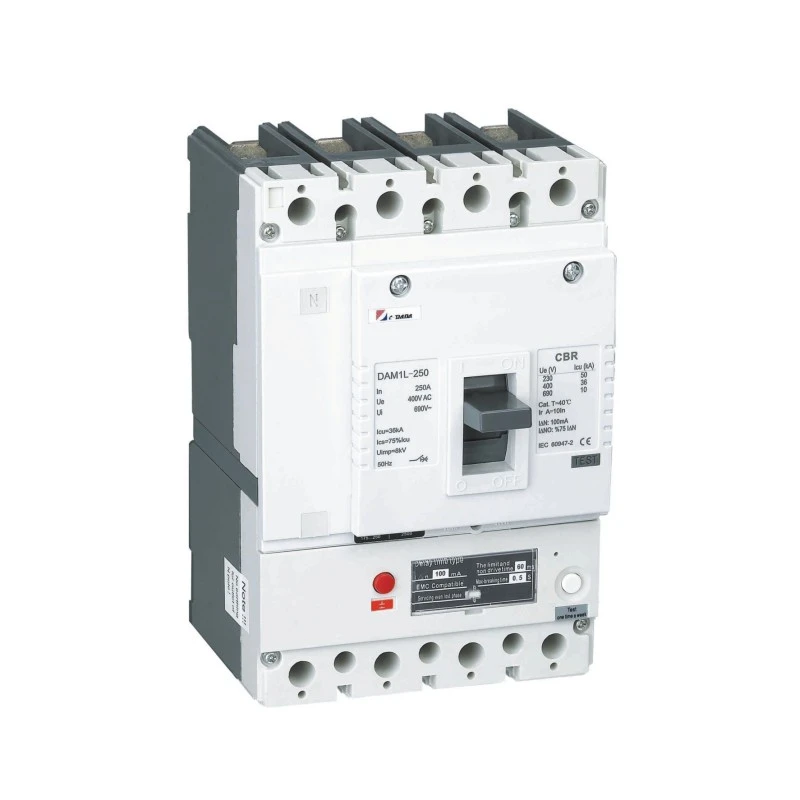

¿Qué es un disyuntor de fuga a tierra (CBR)?

UnDisyuntor de fuga a tierra (CBR), también conocido comoDisyuntor de fuga a tierra con protección integral contra sobrecorriente (CBR) según IEC 60947-2 Anexo B, es un sofisticado dispositivo de protección de bajo voltaje que combinaprotección de corriente residual (fuga a tierra) conprotección contra sobrecarga y cortocircuito en una sola unidad de caja moldeada. Funcionando a tensiones nominales de hasta415 VCA (50/60 Hz) con calificaciones actuales de16A a 800A, Los CBR sirven como dispositivos de protección integral para aplicaciones industriales, comerciales y de infraestructura crítica.

A diferencia de independienteDisyuntores de corriente residual (RCCB)que proporcionan únicamente protección diferencial, los CBR integran:

Protección contra sobrecorriente termomagnética o electrónica (Curvas L-S-I)

Detección de corriente residual (sensibilidad de 10 mA a 1000 mA)

Capacidad de corte en cortocircuito hasta 85kA

Esta integración elimina la necesidad de combinaciones MCB/RCCB separadas, lo que reduce el espacio de instalación y mejora la confiabilidad de la coordinación.

Categorías y configuraciones de productos

Clasificación	Tipo	Rango actual	Características clave
Tipo de corriente residual	Tipo CA	16A – 800A	Detecta únicamente corrientes residuales de CA sinusoidales, aplicaciones de uso general
Tipo de corriente residual	Tipo A	16A – 800A	Detecta CA + CC pulsante (CA rectificada), cargas electrónicas modernas
Sensibilidad (IΔn)	Alta sensibilidad	10 mA – 30 mA	Protección del personal, lugares médicos, zonas húmedas.
	Sensibilidad media	100 mA – 300 mA	Protección contra incendios, industria en general.
	Baja sensibilidad	500 mA – 1000 mA	Prevención de incendios en instalaciones de alta fuga, protección selectiva
Retraso de tiempo	Instantáneo	Todas las calificaciones	Propósito general, <40 ms a 5×IΔn
Retraso de tiempo	Selectivo (tipo S)	100 mA – 1000 mA	Disparo retardado (130-500 ms a 1×IΔn), discriminación aguas arriba
Configuración de polos	4 polos	16A – 800A	Trifásico + neutro, protección de neutro regulable (50-100%)
Montaje	Fijado	16A – 800A	Conexión directa de barras, económica

Grados de capacidad de ruptura:

Estándar (N): 25kA – 36kA (Redes de distribución)

Alto (T): 50kA – 70kA (red industrial)

Ultra alto (H): 85kA (Infraestructura eléctrica)

Funciones principales y capacidades de protección

Funciones de protección integradas

Función	Principio de detección	Parámetros técnicos
Protección contra sobrecarga (L)	Expansión térmica bimetálica o detección RMS electrónica	0,8 – 1,0 × En configuración, curva de tiempo inverso, precisión de ±10 %
Retardo de cortocircuito (S)	Temporización electrónica o retardo magnético	2-10 × In, retraso de 0,1 s – 0,5 s, coordinación selectiva
Viaje Instantáneo (I)	Solenoide magnético o instantáneo electrónico	5-20 × In, funcionamiento <20 ms, limitación de corriente
Fuga a tierra (G/Δ)	Transformador de corriente de equilibrio central (CBCT)	10 mA – 1000 mA IΔn, precisión de sensibilidad ±10 %
Falla a tierra (GF)	Detección de corriente de suma vectorial	20-100 % de In, retraso de 0,1 s-1,0 s, método de equilibrio central
Autocontrol	Comprobación de integridad del circuito interno	CBCT continuo y monitoreo de bobina de disparo, salida de alarma de falla

Tecnología de detección de corriente residual

ElTransformador de corriente de equilibrio central (CBCT) oTransformador toroidal forma el corazón de la protección diferencial:

Operación normal: Todos los conductores activos (fase + neutro) pasan por el núcleo toroidal. Las corrientes equilibradas generan campos magnéticos opuestos que se cancelan hasta un flujo neto cero: no se induce corriente secundaria.

Condición de falla: Cuando la corriente de fuga fluye a tierra (por falla de aislamiento o contacto humano), el desequilibrio de corriente crea un flujo magnético residual en el núcleo toroidal. Este flujo induce voltaje en el devanado secundario, energizando un relé sensible o un circuito de disparo electrónico.

Características de disparo según IEC 61008/61009:

1 × IΔn: Disparo ≤ 300 ms (instantáneo), ≤ 500 ms (tipo S selectivo)

2 × IΔn: Disparo ≤ 150 ms (instantáneo), ≤ 200 ms (tipo S)

5 × IΔn: Disparo ≤ 40 ms (instantáneo), ≤ 150 ms (tipo S)

Entornos de aplicaciones y casos de uso

Sector industrial	Aplicación específica	Especificaciones típicas
Centros de datos	Distribución principal, derivación del SAI, protección del acoplador de bus	250A-500A, tipo A, 300 mA tipo S selectivo, 70 kA Icu, habilitada para comunicación
Instalaciones sanitarias	Distribución principal de hospitales, sistemas informáticos médicos, quirófanos	100A-400A, tipo A, 10 mA/30 mA de alta sensibilidad, monitoreo de aislamiento
Plantas de fabricación	Centros de control de motores, equipos de soldadura, variadores de velocidad.	160A-500A, tipo B (para VFD), 300 mA, 50 kA Icu, disparo electrónico
Edificios Comerciales	Distribución en rascacielos, centros comerciales, aeropuertos.	125A-400A, tipo A, 100 mA/300 mA, 36 kA Icu
Petróleo y Gas / Marina	Plataformas marinas, equipos de perforación, sistemas de energía para barcos	250A-500A, Tipo A, 500mA, tropicalizado (T2), resistente a la corrosión

Proceso de fabricación y flujo de trabajo de producción

Secuencia de fabricación de precisión

IQC de materia prima → Producción de transformadores toroidales → Fabricación de cajas moldeadas → Ensamblaje del sistema de contactos → Integración de unidad de disparo electrónica → Calibración del módulo de corriente residual → Ensamblaje primario → Pruebas integrales → Control de calidad final → Embalaje

Etapas críticas de fabricación

Escenario	Detalles del proceso	Puntos de control de calidad
Devanado de transformador toroidal	Núcleo nanocristalino o de ferrita de alta permeabilidad (μr > 10.000), bobinado de precisión de los devanados primario (paso) y secundario (detección), impregnación al vacío.	Verificación de la curva de magnetización del núcleo, voltaje secundario a 1×IΔn ±5%, resistencia de aislamiento >100MΩ
Integración CBCT	Montaje de núcleo toroidal alrededor de todos los conductores de fase/neutro, blindaje contra campos magnéticos externos, conexión al relé de disparo/electrónica	Prueba de equilibrio con 6×En carga (sin disparos molestos), inmunidad al tercer armónico
Mecanismo de disparo de corriente residual	Relé polarizado sensible (potencia de disparo de 5-50 mW) o disparador MOSFET electrónico, acoplamiento mecánico a la barra de disparo principal	Verificación de potencia de disparo, tiempo de respuesta <20 ms, estabilidad de temperatura -25°C a +70°C
Producción de cajas moldeadas	Moldeo por inyección de plástico termoendurecible BMC (DMC-2), curado a 150-180 °C, alta resistencia al seguimiento >600 V	Tolerancia dimensional ±0,1 mm, rigidez dieléctrica >15 kV/mm, retardante de llama UL 94 V-0
Conjunto de contacto principal	Contactos de cobre plateado (AgNi 90/10), brazos mecanizados por CNC, soldadura fuerte en atmósfera de nitrógeno	Resistencia de contacto <50μΩ, espesor de plata 8-12μm (XRF), dureza HV 100-150
Programación de unidad de disparo electrónica	Protección LSIG+Δ basada en microprocesador, carga de firmware, calibración de curvas, configuración de protocolo de comunicación	Precisión de corriente ±5%, precisión de tiempo ±10%, verificación ZSI (enclavamiento selectivo de zona)
Integración y calibración finales	Montaje de sistema de disparo termomagnético o electrónico con módulo de corriente residual, enclavamiento mecánico, mecanismo de manija	Verificación combinada de disparo por sobreintensidad + fuga a tierra, resistencia dieléctrica 3kV/1min

Materias primas primarias y especificaciones de componentes

Componente	Especificación de materiales	Estándares de proveedores	Propiedades clave
Núcleo toroidal (CBCT)	Aleación nanocristalina (Finemet) o ferrita Mn-Zn (PC40)	IEC 60404-8, JIS C 2531	Alta permeabilidad µr > 10.000, baja coercitividad <2A/m, densidad de flujo de saturación >1,2T
Cable de la bobina sensora	Hilo de cobre esmaltado (0,05-0,1 mm), Clase F 155°C	CEI 60317	Tensión de ruptura >1kV, flexibilidad >10× diámetro, soldabilidad 390°C
Relevo de viaje	Relé de enclavamiento polarizado, sensibilidad 5-50 mW	CEI 61810	Tiempo de respuesta <10 ms, resistencia de la bobina 1-5 kΩ, vida mecánica >10⁶ operaciones
Carcasa de caja moldeada	BMC (compuesto de moldeo a granel) DMC-2, reforzado con fibra de vidrio	CEI 60664-1, UL 94 V-0	Índice de seguimiento >600 V, resistencia al calor 180 °C, resistencia al impacto >8 kJ/m²
Contactos principales	Cobre electrolítico (Cu-ETP) + Plata-niquelado (AgNi 90/10)	ASTM B152	Conductividad ≥100% IACS, resistencia a la erosión por arco, propiedades antisoldadura
Elementos bimetálicos	Compuesto de acero pasivado/Inconel (ASTM TM2)	ASTM B388	Tasa de deflexión 0,15-0,25 mm/°C, estabilidad a largo plazo ±3%, resistencia a la fluencia
Componentes electrónicos	PCB de grado industrial, sensores de efecto Hall, procesadores ARM Cortex-M4	CEI 60721-3-3, CEI 61000	Temperatura de funcionamiento -25 °C a +70 °C, inmunidad EMC Nivel 4, compatible con SIL 2
Terminales	Cobre T2 (C11000) con estañado (8-12μm)	ASTM B187/B16	Densidad de corriente 1,2-1,5 A/mm², par de torsión soportado 5-15 Nm, resistencia a la corrosión
Mecanismo operativo	Acero para resortes (SWOSC-V) o acero inoxidable (301)	JIS G 3560	Vida de fatiga >20.000 ciclos, resistencia a la tracción 1800-2000MPa, relajación <5%

Cumplimiento de estándares y protocolos de prueba

Marco de normas internacionales

Estándar	Alcance	Calificaciones aplicables
IEC 60947-2 Anexo B	Disyuntores que incorporan protección contra corriente residual (CBR)	CBRs industriales >80A, protección integral
EN 60947-2	Versión europea armonizada de IEC 60947-2	Marcado CE, cumplimiento del mercado de la UE
GB/T 14048,2	Equivalente al estándar nacional chino	Certificación CCC, mercado chino

Pruebas de tipo obligatorias (IEC 60947-2 + Anexo B)

Categoría de prueba	Prueba específica	Criterios de aceptación
Rendimiento actual residual	Tiempo de disparo en 1×IΔn, 2×IΔn, 5×IΔn	≤300 ms, ≤150 ms, ≤40 ms (instantáneo); Tipo S: ≤500 ms, ≤200 ms, ≤150 ms
	Sin disparo a 0,5×IΔn	Sin disparo por 2× tiempo de retraso nominal
	Resistencia a sobretensiones (8/20μs, 3kA)	Sin disparos molestos, Tipo A: impulso de 250 A, Tipo F: 1000 A, Tipo B: 3000 A
Protección contra sobrecorriente	Aumento de temperatura en nominal In	Terminales ≤80K, caja ≤40K
	Rotura por cortocircuito (Icu/Ics)	3 operaciones, interrupción exitosa, recuperación dieléctrica.
	Verificación de curva de disparo (L-S-I)	Precisión de corriente ±10%, precisión de tiempo ±20%
Propiedades dieléctricas	Resistencia a la frecuencia industrial (2,5 kV-3,5 kV/1 min)	Sin averías ni descargas eléctricas
Propiedades dieléctricas	Resistencia al impulso (8kV 1,2/50μs)	Sin descarga disruptiva
Mecánica y ambiental	Resistencia mecánica (10.000-20.000 ciclos)	<5% de desviación de parámetros, sin fallas
Mecánica y ambiental	Inmunidad EMC (serie IEC 61000-4)	Sin disparos molestos debido a interferencias radiadas/conducidas

Estándares de inspección y control de calidad de fábrica

Control de calidad del material entrante (IQC)

Material	Artículos de inspección	Plan de muestreo	Equipo
Núcleos toroidales	Permeabilidad magnética, flujo de saturación, pérdidas del núcleo.	Por lote, prueba de curva B-H	Analizador B-H, analizador de impedancia
Cable sensor	Diámetro, espesor del aislamiento, tensión de ruptura.	NCA 0,65	Micrómetro, probador dieléctrico
Compuesto plástico BMC	Contenido de vidrio, viscosidad, características de curado, índice de seguimiento.	Por lote, pruebas COA +	Reómetro, analizador DSC, aparato de prueba de seguimiento.
Solución de plateado	Concentración de metales, pH, impurezas.	Monitoreo diario	Espectrómetro de absorción atómica
Componentes electrónicos	Prueba de funcionamiento, verificación de parámetros, versión de firmware.	100% AOI, 5% funcional	Medidor LCR, osciloscopio, escaneo de límites

Control de calidad en proceso (IPQC)

Estación	Parámetros de control	Frecuencia	Método
Devanado de transformador toroidal	Relación de vueltas, inductancia, resistencia de aislamiento.	cada unidad	Medidor LCR, probador de aislamiento
Asamblea CBCT	Prueba de equilibrio con carga nominal, inmunidad a armónicos	Cada 100 unidades	Prueba de inyección primaria, generador de armónicos.
Calibración de corriente residual	Umbral de disparo en IΔn, tiempo de respuesta, sin disparo en 0,5×IΔn	cada unidad	Probador RCD automatizado (0,5-1000 mA programable)
Conjunto de contacto principal	Espacio de contacto, presión, alineación, resistencia.	Cada 100 unidades	Medidor de fuerza, microóhmetro
Integración final	Verificación combinada de disparo por sobreintensidad + fuga a tierra	cada unidad	Banco de pruebas integrado (inyección primaria + simulación de fugas)

Control de calidad final (FQC) y control de calidad saliente (OQC)

Artículo de prueba	Estándar	Tamaño de la muestra
Tiempo de viaje actual residual	1×IΔn, 2×IΔn, 5×IΔn según IEC 61008/61009	100%
Prueba sin disparo a 0,5×IΔn	2× tiempo de retardo nominal	100%
Curva de disparo por sobrecorriente	1,05 × pulgadas, 1,25 × pulgadas, 5 × pulgadas, 10 × pulgadas	100%
Tensión soportada dieléctrica	2,5 kV CA/1 min	100%
Resistencia de aislamiento	>100 MΩ a 500 V CC	100%
Resistencia de contacto	<50μΩ por polo	100%
Verificación del marcado de torque	Apriete de terminales según especificación	100%
Inspección visual y dimensional	Cero defectos en dimensiones críticas	100%
Permanencia del marcado	Limpieza con disolvente, prueba de abrasión	NCA 1.0
Integridad del embalaje	Prueba de caída, vibración (ISTA 3A)	Por lote

Infraestructura de producción y capacidad de fabricación

Equipo de producción avanzado

Categoría de equipo	Especificación de la máquina	Función	Capacidad
Máquinas de bobinado toroidales	Bobinado toroidal automatizado con control de tensión	Bobinado primario/secundario CBCT, estratificación de precisión	5.000 transformadores/día
Horno de recocido de núcleo	Recocido al vacío con atmósfera de nitrógeno.	Tratamiento térmico con núcleo nanocristalino, alivio del estrés.	2000 núcleos/lote
Moldeo por inyección	Prensa termoestable BMC de 300 toneladas	Carcasa CBR, cámara de arco, bloques de terminales	3.000 casos/día
Mecanizado CNC	Centro de mecanizado vertical de 5 ejes	Mecanizado de contacto de precisión, geometrías complejas	8.000 conjuntos de contactos/mes
Tratamiento superficial	Línea automatizada de plateado	Revestimiento de contacto 8-12 μm, uniformidad de espesor ±1 μm	4.000 kg/día
Asamblea	Celdas de asamblea laboral	Montaje de mecanismos, integración CBCT, calibración.	1.500 unidades/día por línea
Equipo de prueba	Banco de pruebas CBR integrado	Verificación combinada de sobrecorriente + corriente residual	300 unidades/hora
	Cámara de pruebas EMC (3m/10m, Teseq)	Pruebas de inmunidad/emisiones para unidades electrónicas	50 unidades/día

Capacidad de producción y plazos de entrega

Categoría de producto	Capacidad Mensual	Plazo de entrega estándar	Capacidad de pedidos urgentes
CBR 4P (16A-125A)	10.000 unidades	4-5 semanas	3 días (componentes en stock)
CBR Industrial (160A-400A)	8.000 unidades	4-5 semanas	5 dias
CBR Industrial Pesado (630A-800A)	3.000 unidades	4-5 semanas	7 dias
Configuraciones personalizadas (IΔn especial, curvas)	Base del proyecto	5-6 semanas	2 semanas

Estructura del equipo técnico y de ingeniería

Departamento	Personal	Pericia	Responsabilidades
Ingeniería I+D	5 ingenieros	Tecnología de corriente residual, diseño de sensores magnéticos, sistemas integrados, electrónica de potencia.	Nuevo desarrollo de CBR, innovación tipo B/F/B+, cartera de patentes (más de 40 patentes)
Ingeniería de Procesos	18 ingenieros	Fabricación de transformadores toroidales, moldeado BMC, montaje de precisión, fabricación ajustada.	Optimización de la producción, documentación de SOP, mejora del rendimiento (>99,5%)
Pruebas y Validación	15 ingenieros	Pruebas de alta corriente, simulación de corriente residual, EMC, pruebas ambientales.	Coordinación de pruebas de tipo (IEC 60947-2 Anexo B, IEC 61008/61009), análisis de fallas
Ingeniería de aplicaciones	10 ingenieros	Coordinación selectiva, esquemas de protección diferencial, aplicaciones de vehículos eléctricos/renovables.	Soporte técnico al cliente, estudios de discriminación, puesta en marcha del sitio.
Seguro de calidad	30 técnicos	ISO 9001, ISO 14001, control estadístico de procesos, laboratorio de metrología.	Auditoría de proveedores, auditoría de procesos, acciones correctivas, gestión de calibración.

Certificaciones y documentación de cumplimiento

Proceso de dar un título	Organismo emisor	Alcance	Validez
Norma ISO 9001:2015	ZHONGDA HUAYUAN	Sistema de gestión de calidad	Vigilancia anual
Prueba de tipo IEC 60947-2 Anexo B	Intertek	Rendimiento industrial CBR	Por serie de productos
Marcado CE	Organismo Notificado	Acceso al mercado de la UE	Dependiente del diseño
CCC (China)	CCC	Certificación obligatoria china	Validez de 5 años
Esquema CB	IECEE	Certificación internacional	Por serie de productos

Por qué nuestra fabricación de CBR se destaca

Nuestras instalaciones de producción representan40 años de especialización en tecnología de protección contra corrientes residuales y fugas a tierra, ofreciendo CBR que superan los estándares globales a través de:

Experiencia en transformadores toroidales: Producción interna de núcleos nanocristalinos, automatización de bobinado de precisión y pruebas CBCT integrales que garantizan una precisión de sensibilidad <±5 %

Integración vertical: Desde el procesamiento del material central hasta el ensamblaje final, control completo sobre los componentes críticos (transformadores toroidales, unidades de disparo electrónicas, cajas moldeadas)

Infraestructura de prueba avanzada: Más de $3 millones invertidos en sistemas de prueba CBR integrados capaces de verificar simultáneamente sobrecorriente y corriente residual, pruebas de sensibilidad de CC tipo B y cumplimiento de EMC

Estrategia de certificación global: Cumplimiento de múltiples estándares que permite una entrada fluida al mercado en más de 100 países sin pruebas redundantes

Para especificaciones técnicas, estudios de coordinación selectiva, orientación de aplicaciones Tipo B o programación de auditorías de fábrica, nuestro equipo de ingeniería brinda consulta directa para garantizar que su arquitectura de protección contra fugas a tierra cumpla tanto con los requisitos de seguridad del personal como con los objetivos de continuidad operativa.

CDADA es un fabricante y proveedor Disyuntor de fuga a tierra en China. Nuestra fábrica presta servicios a diversas industrias, como sistemas de energía, automatización de edificios y fabricación industrial, y ofrece soluciones OEM/ODM flexibles.
