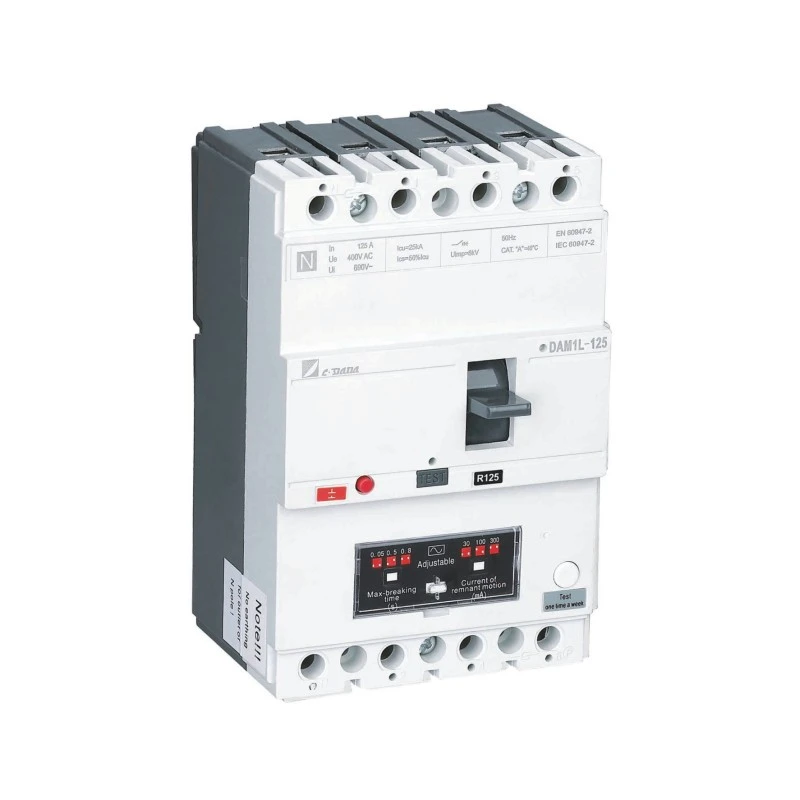

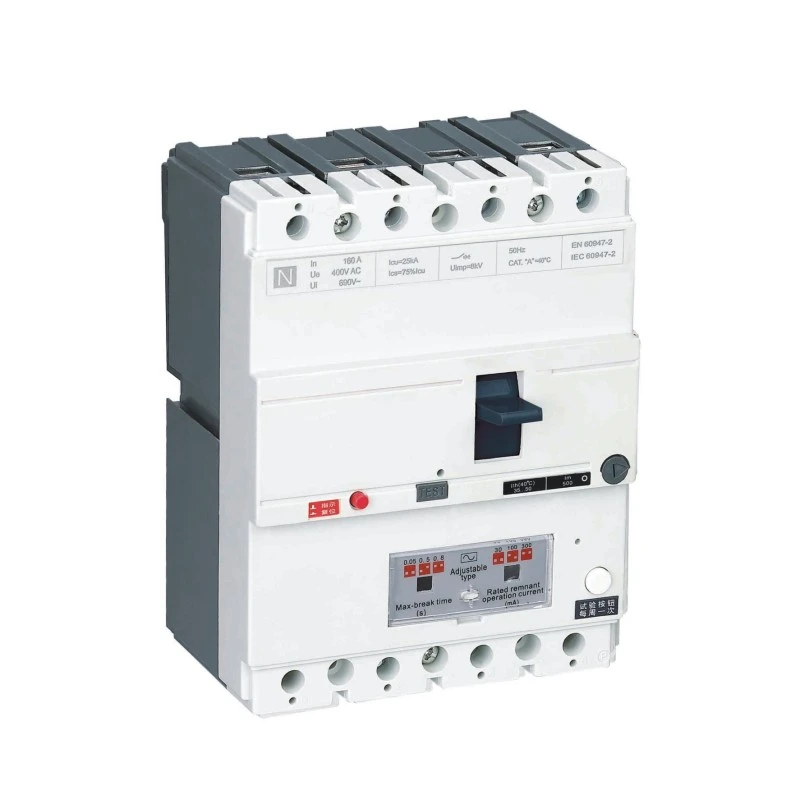

MCCB con protección contra fugas

Mejore la seguridad eléctrica más allá de la protección contra sobrecargas y cortocircuitos con el MCCB CDADA serie DAM1L con protección contra fugas, un disyuntor de caja moldeada integrado con funcionalidad de corriente residual incorporada (RCD/ELCB). Diseñado por el fabricante profesional Shanghai DADA Electric CO., LTD según los estándares internacionales, este MCCB 4P de fugas combina distribución de energía de alto rendimiento con detección de fallas a tierra que salvan vidas y incendios.

Con una clasificación de 10 A a 500 A a 400 V/415 V, ofrece corriente operativa residual ajustable (30 mA–1000 mA) y retardo de tiempo opcional, lo que permite una protección personalizada para la seguridad personal (≤30 mA) o prevención de incendios (100 mA–500 mA+). Con electrónica alimentada por múltiples fases, permanece operativo incluso si falla una fase o el voltaje cae a 50 V, lo que garantiza una confiabilidad inigualable en infraestructuras críticas como túneles, rascacielos, centros de transporte y plantas industriales.

Especificaciones clave

Modelo: Serie DAM1L – MCCB de fuga a tierra (MCCB tipo CBR)

Polos: 4P (estándar; 3P disponibles bajo pedido)

Corriente nominal (pulgadas): 10 A – 500 A

Tensión nominal: 400 V/415 V CA, 50 Hz

Voltaje de aislamiento (Ui): 400 V (≤160 A), 690 V (>250 A)

Configuraciones de corriente residual (I△n): 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA

Ajustabilidad: Ajuste in situ de I△n y tiempo de viaje (instantáneo o retrasado)

Tipos de capacidad de ruptura:

Tipo B: Básico (Inm < 100A)

Tipo S: Estándar

Tipo H: Alta rotura (>160A)

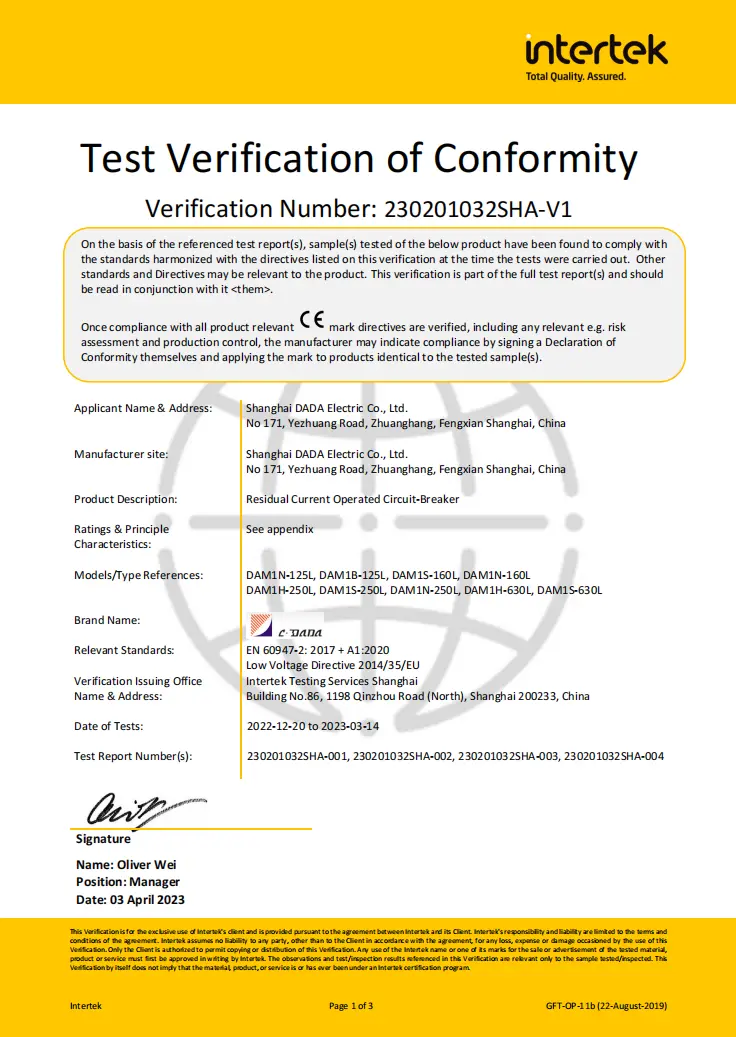

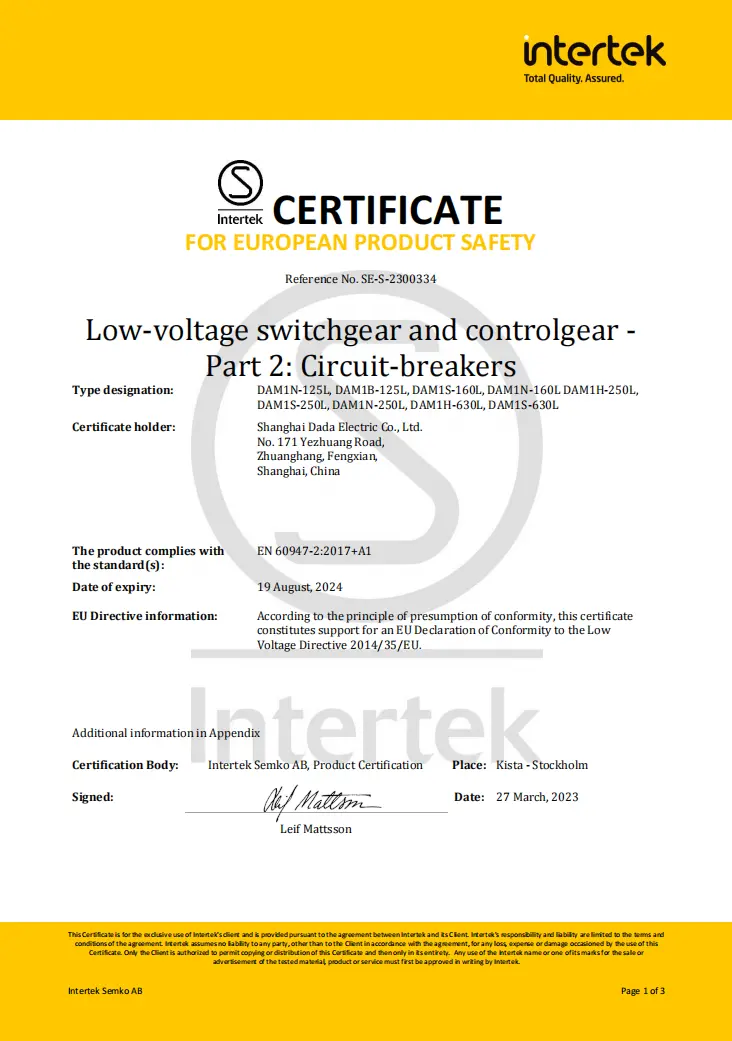

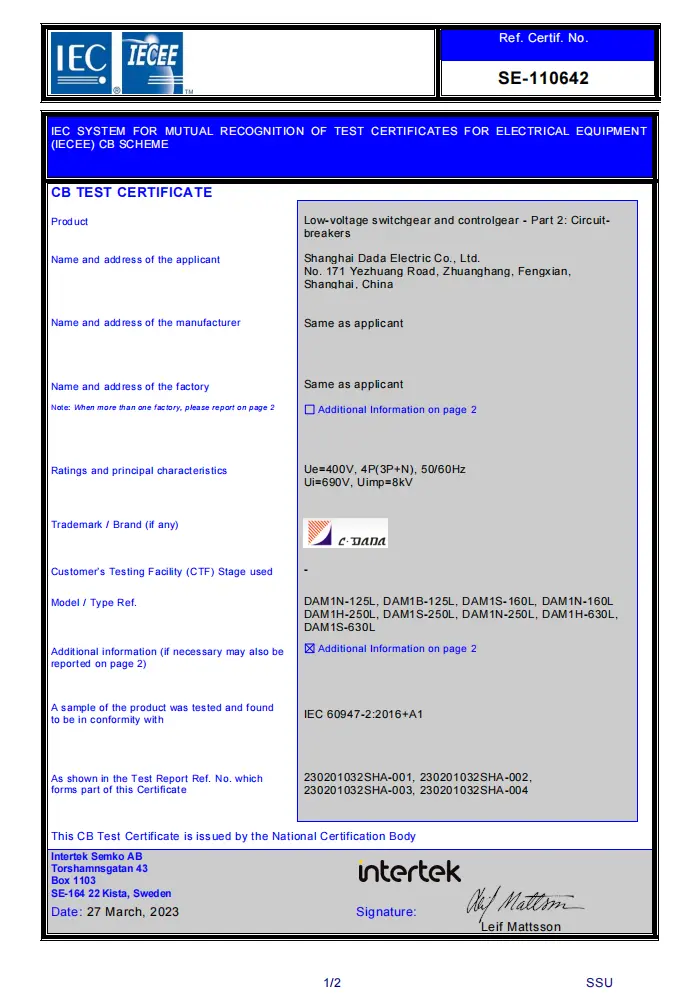

Certificaciones: CE, CB, SEMKO

Características clave:

★ Circuito RCD con alimentación multifásica → funciona hasta 50 V

★ Contactos principales y de arco separados

★ Botón de prueba de disparo

★ Ajuste magnético ajustable (0,8–1,0×pulg.)

★ Fuerte capacidad antiinterferencias EMI/RFI

★ Gama completa de accesorios: disparo en derivación, contactos auxiliares/de alarma, mando giratorio

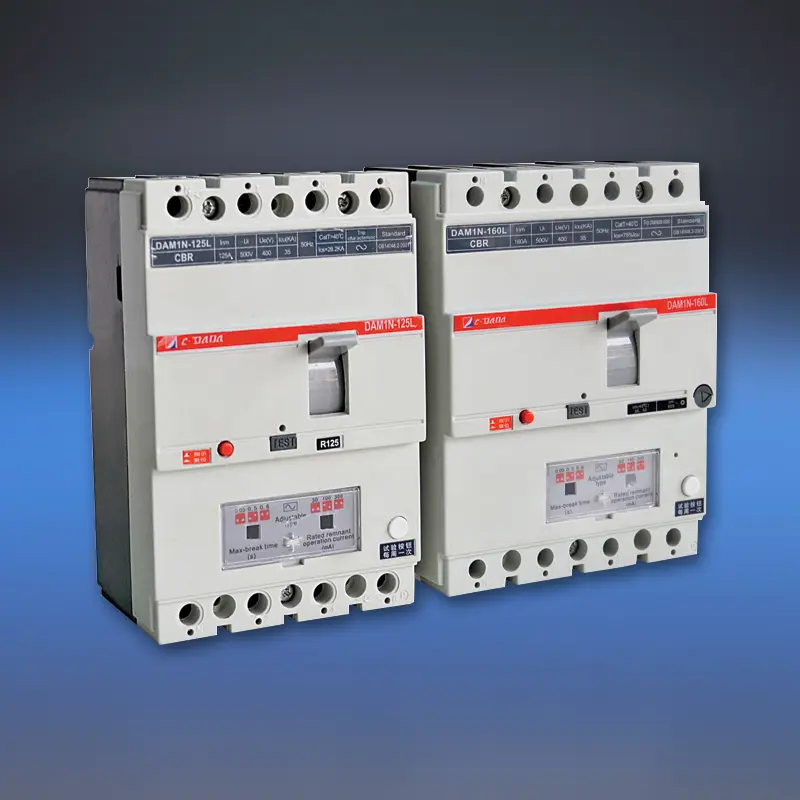

Ficha técnica

Disyuntores de fuga a tierra (ELCB)
Modelo			DAM1-125L			DAM1-160L
Código de capacidad de ruptura			B	N	S	B	N	S
Corriente nominal del tamaño del marco: Inm (A)			125A			160A
Entrada de corriente nominal (40,50 o 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Interfaz de usuario (V)			690V			690V
Ue (V)			400V			400/415V
Número de polos			4P			4P
Icu (KA)			25	35	50	25	35	50
IC(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(pico)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0.5
Umbral de corriente residual (mA)			100-300-500			100-300-500
Retraso de tiempo (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Propiedad dieléctrica (V)			2500			3000
distancia de lonización (mm)			≤30/0			≤30/0
Resistencia	Ciclos totales		8000			8000
	Vida eléctrica		1000			1000
	Vida mecánica		7000			7000
Categoría (EN 60947-2/IEC 60947-2)	Circuito principal		A/0			A/0
	circuito auxiliar		AC-15			AC-15
Liberación por bajo voltaje			√			√
Liberación de derivación			√			√
Contacto auxiliar			√			√
Contacto de alarma			√			√
Contacto auxiliar y contacto de alarma			√			√
Manejar el mecanismo de operación			√			√
Mecanismo de operación eléctrica			√			√
Tapa de terminales			√			√
Separador de fases			√			√
	Ancho (mm)	3P	-			-
		4P	101			120
	Largo (mm)	3P	-			-
		4P	155			120
	Mmm)	3P	-			-
		4P	70			70
Peso	Versión fija 3P/4P		-			-
	Versión enchufable 3P/4P		-			-
	Saque la versión 3P/4P		-			-

¿Por qué elegir CDADA MCCB con protección contra fugas?

★ Verdadera seguridad integrada

A diferencia de los módulos RCD complementarios, el DAM1L tiene protección contra fugas incorporada y calibrada de fábrica, lo que garantiza una coordinación perfecta y elimina problemas de compatibilidad.

★ Alimentación multifásica para circuito RCD

Los primeros RCD fracasaban si se perdía una fase. El diseño de CDADA utiliza todas las fases para alimentar los componentes electrónicos de protección, por lo que sigue funcionando incluso durante una pérdida de fase o una subtensión grave.

★ Objetivos de protección dual en un solo dispositivo

◆ 30 mA: Cumple con los requisitos IEC para protección personal contra descargas eléctricas

◆ 100 mA–1000 mA: Previene incendios de degradación del aislamiento debidos a fallas a tierra pequeñas y persistentes

★ Ajustable en campo para condiciones del mundo real

Ajuste la sensibilidad y el retardo de tiempo para evitar disparos molestos en ambientes húmedos (por ejemplo, lavaderos de autos, granjas) mientras se mantiene la seguridad.

★ Confiabilidad de grado industrial

La alta capacidad de corte (tipo H), la robusta separación del arco y la protección del terminal IP20+ lo hacen adecuado para entornos comerciales e industriales hostiles.

★ Cumplimiento global, valor local

Certificado para Europa (CE/CB) y países nórdicos (SEMKO), ideal para proyectos de exportación, con precios competitivos de un fabricante chino confiable.

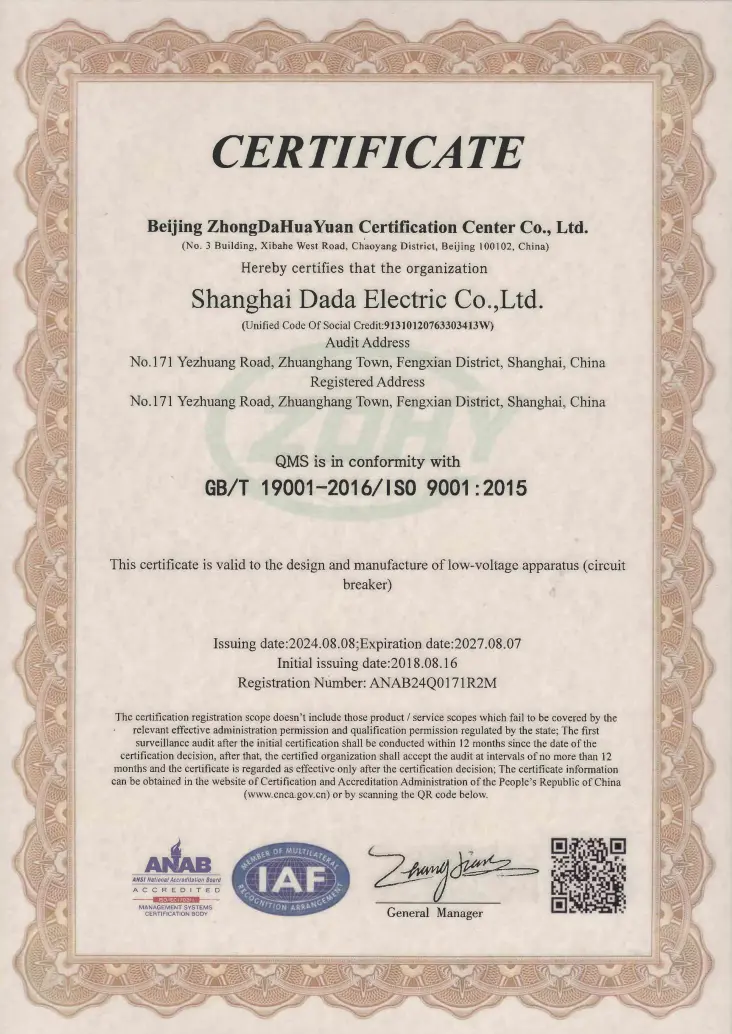

★ Nuestras instalaciones de fabricación están certificadas bajo el Sistema de Gestión de Calidad ISO9001:2015.

Aplicaciones típicas

Residencial de gran altura: entrada principal o paneles de piso (300 mA para reducir el riesgo de incendio)

Túneles y metros: infraestructura crítica que requiere una detección de fugas a prueba de fallos

Hospitales y escuelas: protección de 30 mA en áreas húmedas (laboratorios, baños)

Plantas Industriales: Alimentadores de motores con monitoreo de falla a tierra

Sitios de Construcción: Distribución temporal de energía con protección del personal.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre un MCCB estándar y un MCCB con protección contra fugas?

R1: Un MCCB estándar solo protege contra sobrecargas y cortocircuitos. El DAM1L agrega detección de corriente residual (fuga a tierra): se activa cuando la corriente se fuga a tierra (por ejemplo, a través de una persona o aislamiento dañado), evitando descargas eléctricas o incendios.

P2: ¿Puedo utilizar un RCD MCCB de 100 A para protección personal?

A2: Sólo si se establece en 30 mA. La corriente nominal (100 A) define la capacidad de carga; el ajuste residual (I△n) define la función de seguridad. Para protección contra descargas eléctricas, I△n debe ser ≤30mA, independientemente de In.

P3: ¿Por qué el circuito RCD necesita alimentación multifásica?

R3: Si se alimenta con una sola fase, una falla monofásica desactivaría la protección contra fugas. El diseño multifásico de CDADA garantiza que el RCD permanezca activo incluso durante una pérdida de fase o bajo voltaje (hasta 50 V), fundamental para la continuidad de la seguridad.

P4: ¿El MCCB de fuga 4P es adecuado para sistemas TT o TN-S?

R4: Sí, está diseñado para sistemas TT, TN-S y TI. El diseño 4P interrumpe todas las fases y el neutro, algo esencial para los sistemas TT donde el neutro no está conectado a tierra de manera confiable aguas arriba.

P5: ¿Por qué elegir CDADA en lugar de combinaciones modulares RCD + MCCB?

A5: CDADA DAM1L ofrece:

● Tamaño más pequeño (integrado frente a dos dispositivos)

● Coordinación garantizada (sin riesgo de desajuste)

● Menor costo y complejidad de cableado

● Mayor confiabilidad (unidad sellada única)

● La capacidad de ajuste in situ no es posible con RCD de sensibilidad fija
