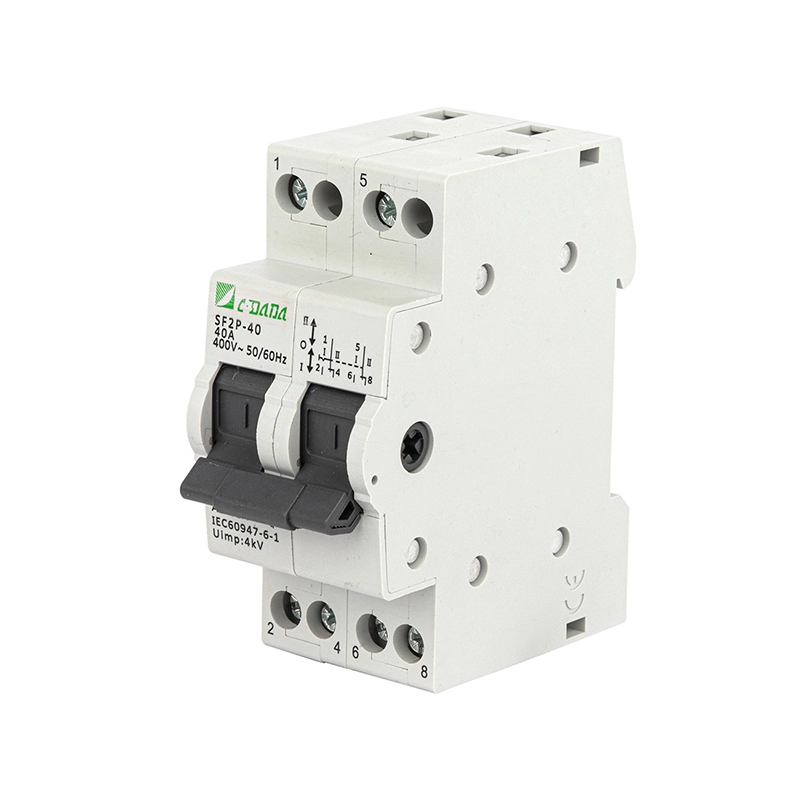

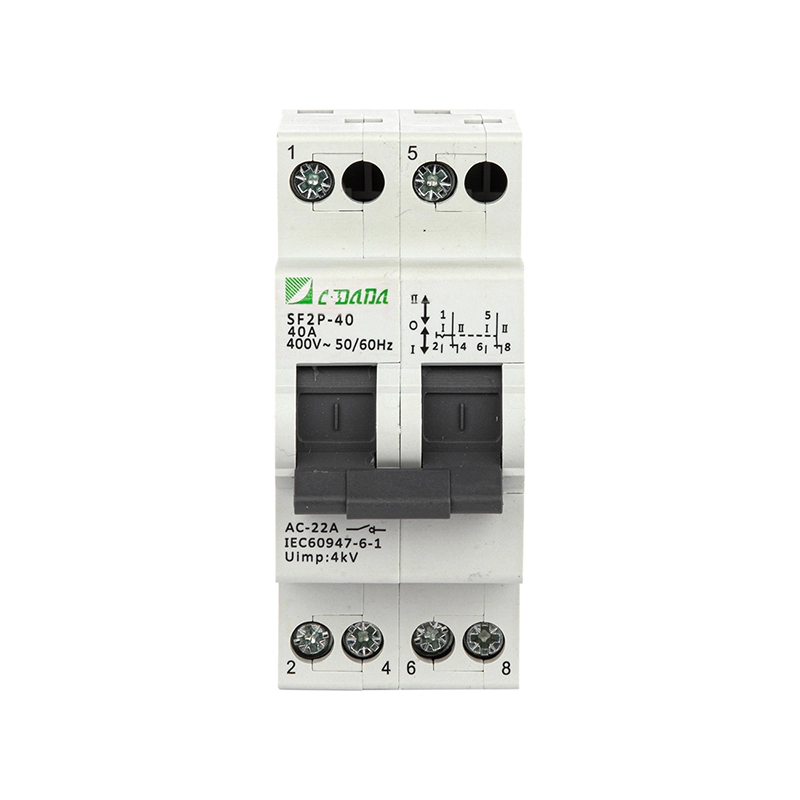

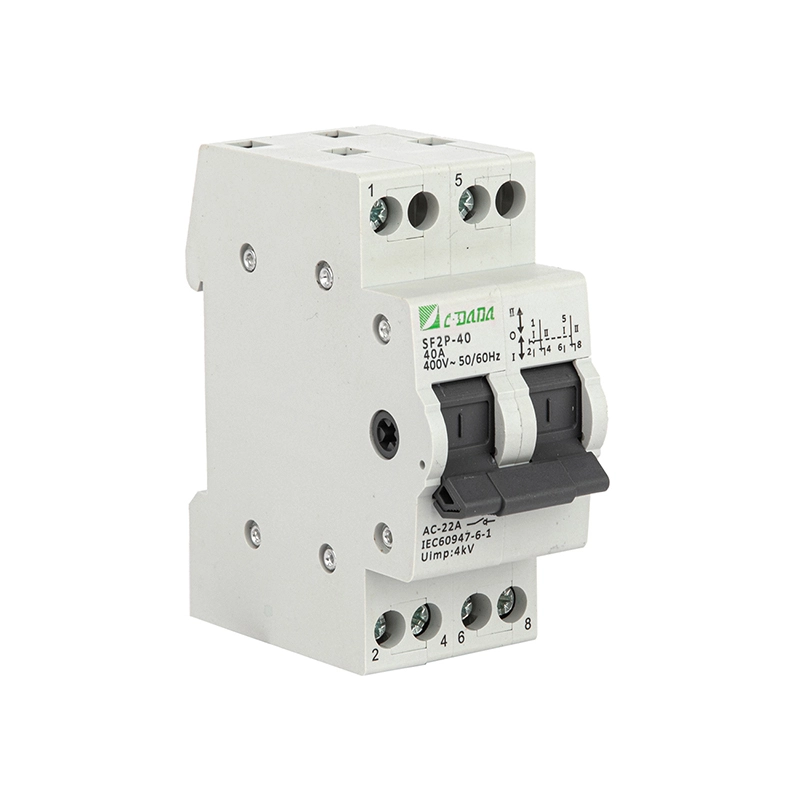

Interruptor de cambio 2P

Garantice una conmutación segura y confiable de la fuente de alimentación con el interruptor de conmutación 2P CDADA SF Series, que es adecuado para la conversión de circuitos críticos en aplicaciones residenciales, comerciales e industriales ligeras. Este microinterruptor de cambio montado en riel DIN admite cargas o fuentes de alimentación duales con una operación clara de 3 posiciones: I -OFF-II, lo que permite transiciones perfectas entre la red eléctrica y los suministros de respaldo/generador, control de avance/retroceso del motor o circuitos de monitoreo de fase/voltaje.

Clasificado para CA 50/60 Hz, 230–400 V y corrientes de 16 A a 125 A, el interruptor inversor CDADA 2P cumple con las normas IEC 60947-3 y EN 60947-3. Con indicadores de posición ON/OFF, contactos de alta conductividad y un mecanismo de apertura/cierre rápido asistido por resorte, garantiza un rendimiento estable incluso bajo operación manual frecuente. Diseñado para instalación modular junto con MCB y contactores, es ideal para tableros de distribución en edificios, salas de bombas, gabinetes de telecomunicaciones y sistemas de iluminación de emergencia.

Especificaciones clave

Serie: Interruptor de cambio manual 2P serie SF

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Polos: 2P (doble polo): disponible en variantes de 1P a 4P

Corriente nominal: 16 A – 125 A (reducida al 80 % por encima de 40 °C de temperatura ambiente)

Tensión nominal: 230/400 V CA, 50/60 Hz

Voltaje de aislamiento (Ui): 500 V

Categoría de utilización: AC-22A (cargas mixtas resistivas e inductivas)

Corriente soportada de corta duración (Icw): 12×Ie durante 1 s

Capacidad de fabricación: 20×Ie, t=0,1s

Vida mecánica: 8.500 operaciones

Vida eléctrica: 1.500 operaciones (bajo carga)

Grado de contaminación: II

Montaje: Riel DIN estándar TH35

Funcionamiento: Mango manual de 3 posiciones (I – O – II)

Indicadores: posición ON/OFF visible mediante alineación del mango

Terminales: Conexión de cable o barra colectora

Par de apriete:

1,2 N·m (16–40 A)

3,5 Nm (63–125A)

Nota de seguridad: Sin cámara de extinción de arco → debe usarse con fusibles/MCB aguas arriba para protección contra cortocircuitos

Ficha técnica

¿Por qué elegir el conmutador CDADA 2P?

★ Aislamiento seguro de 3 posiciones

La verdadera posición APAGADO (O) desconecta ambas fuentes, lo cual es fundamental para el mantenimiento y la seguridad antirretroalimentación.

★ Diseño modular de carril DIN

Se instala en segundos junto con MCB: ahorra espacio y simplifica la disposición del panel en edificios inteligentes o gabinetes OEM.

★ Contactos de alta confiabilidad

La geometría de contacto dinámico-estática optimizada garantiza una baja resistencia y estabilidad a largo plazo.

★ Cumplimiento global

Certificado según IEC 60947-3 aceptado en Europa, Asia, África y América Latina.

★ Operación segura para el usuario

El mecanismo asistido por resorte evita el acoplamiento parcial; mango extendido opcional para los modelos 63A+.

★ Aplicaciones versátiles

Desde la transferencia del generador hasta la inversión de dirección del motor: un interruptor, múltiples funciones.

Aplicaciones típicas

Sistemas de energía de respaldo: cambie entre la utilidad y el generador

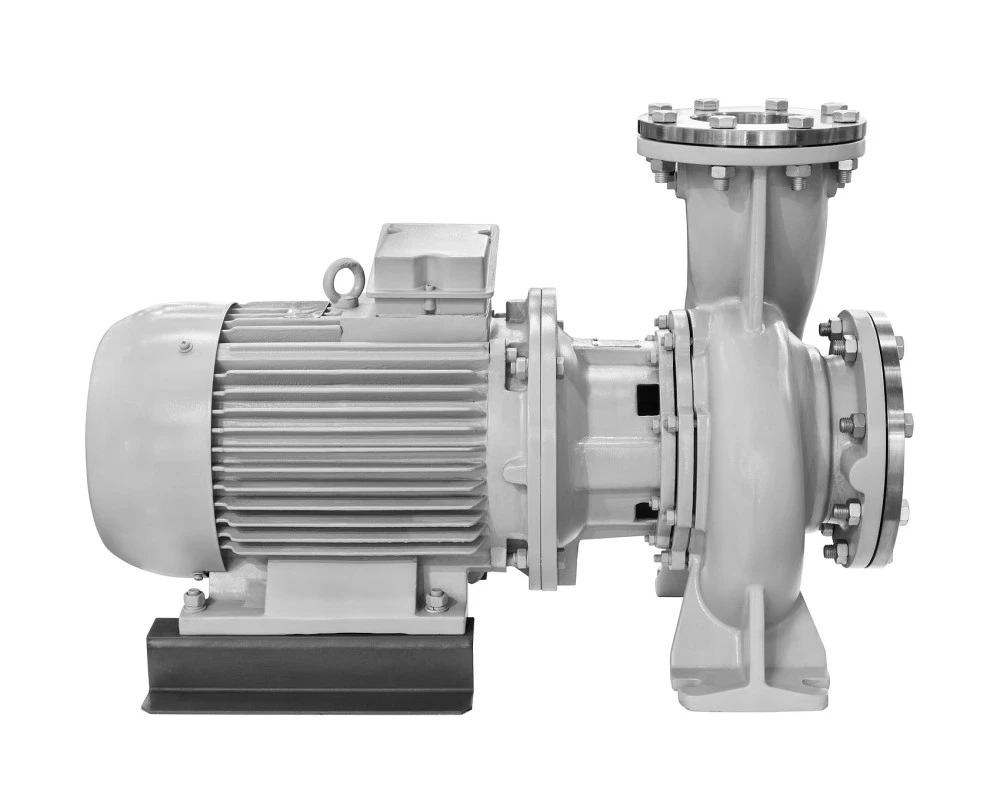

Control del motor: rotación hacia adelante/atrás de bombas o ventiladores pequeños

Circuitos de Medida: Selección tensión/fase en paneles de medida

Automatización de edificios: conmutación de unidad dual HVAC, transferencia de iluminación de emergencia

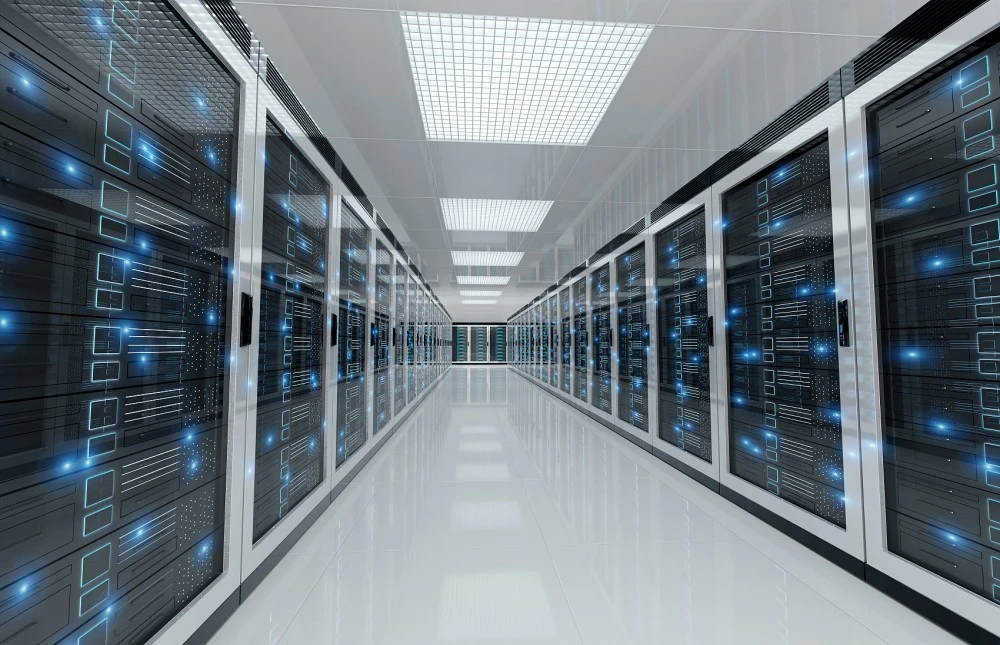

Centros de datos y telecomunicaciones: selección de fuente de alimentación redundante

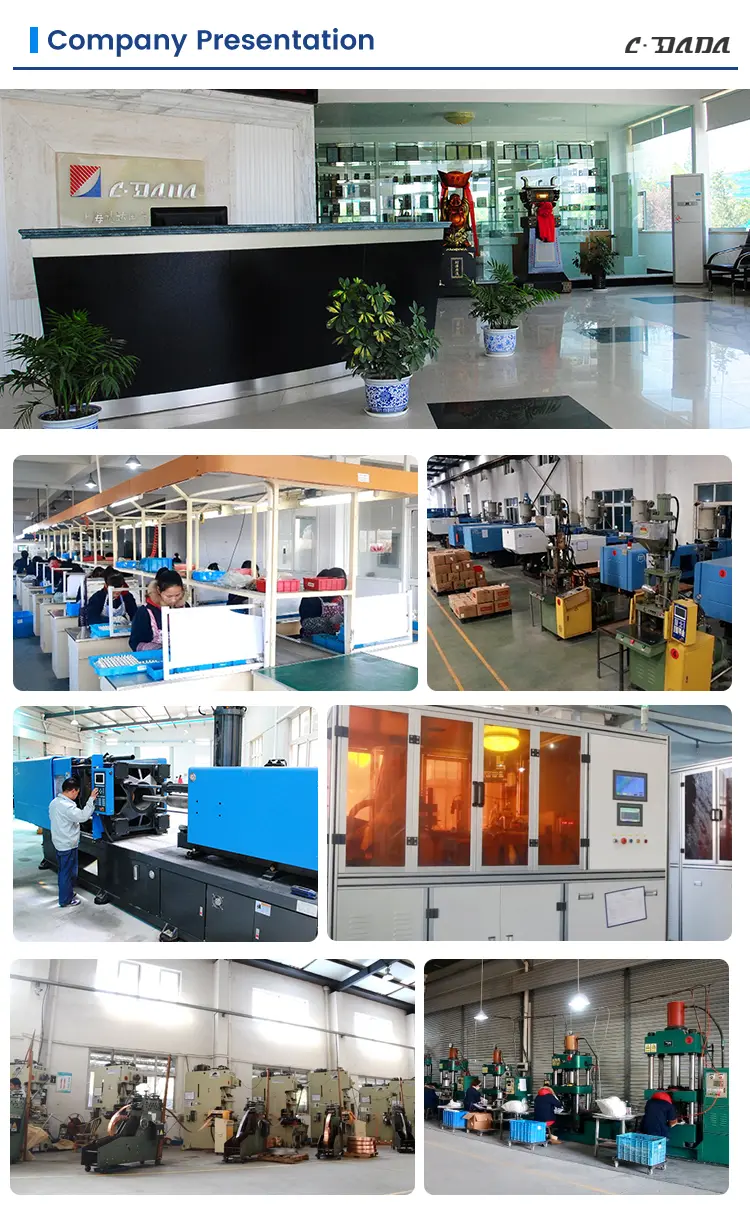

Acerca de CDADA

★ Nuestras principales ventajas son:

1) Certificaciones internacionales completas,

2) Fuerte capacidad OEM/ODM,

3) Alta relación costo-rendimiento,

4) Capacidad de producción confiable a gran escala,

5) Amplia experiencia exportadora.

★ Nuestros productos se exportan con éxito al sudeste asiático, Medio Oriente, América del Sur, África, Europa y los países de la CEI, con un fuerte enfoque en los mercados de la Franja y la Ruta.

★ Invertimos continuamente en I+D, monitoreamos los estándares globales y las tendencias del mercado y colaboramos con expertos de la industria para mejorar nuestra cartera de productos.

Preguntas frecuentes

P1: ¿Puedo cambiar bajo carga?

R1: No recomendado. El interruptor de cambio 2P de la serie SF no tiene cámara de extinción de arco. Siempre desenergice el circuito antes de cambiar, o utilícelo solo para transferencia sin carga (por ejemplo, función de aislador). Para conmutación de carga viva, considere ATS motorizados o interruptores seccionadores con fusibles.

P2: ¿Por qué hay una posición “O” (APAGADO)?

R2: La posición central APAGADO garantiza un aislamiento completo de ambas fuentes de energía, algo esencial para la seguridad del mantenimiento y para evitar la retroalimentación hacia generadores o inversores.

P3: ¿Necesito fusibles con este interruptor?

R3: Sí. Dado que no puede interrumpir corrientes de falla, emparéjelo siempre con fusibles o MCB aguas arriba clasificados para la posible corriente de cortocircuito de su sistema.

P4: ¿Puede controlar la dirección del motor?

R4: Sí, para motores pequeños, el interruptor 2P puede invertir la secuencia de fases cuando está conectado correctamente. Asegúrese de que el motor esté detenido y desenergizado antes de cambiar de dirección.

P5: ¿Por qué elegir CDADA sobre otras marcas?

R5: CDADA ofrece:

● Verdadero enclavamiento mecánico de 3 posiciones (sin estados flotantes)

● Compatibilidad de riel DIN con estándares de paneles globales

● Indicación visual clara de la posición del interruptor

● Mecanismo de resorte robusto para una presión de contacto confiable

● Precios competitivos con certificación IEC completa y soporte técnico
