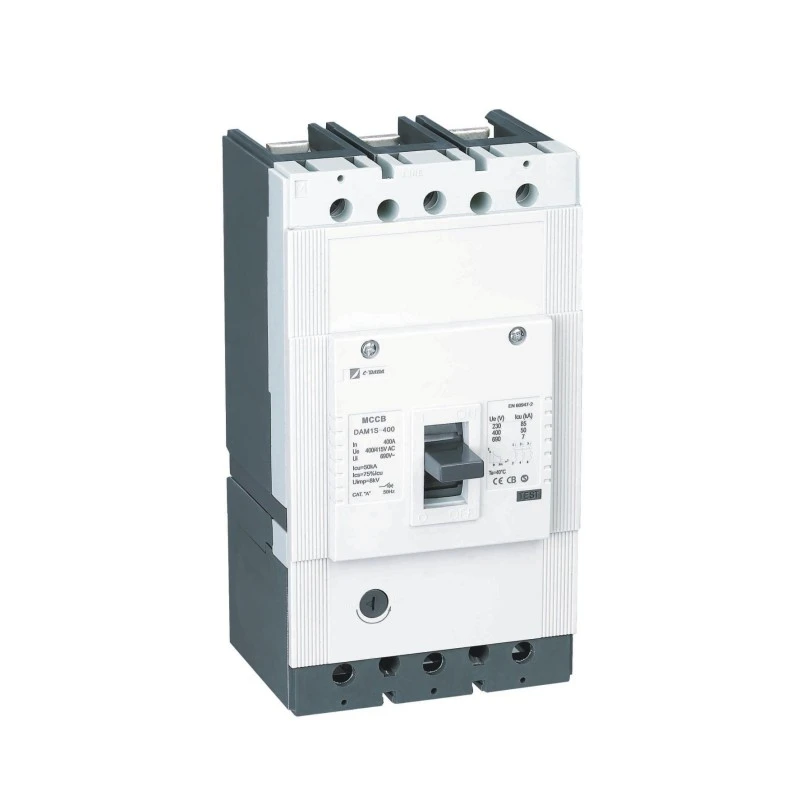

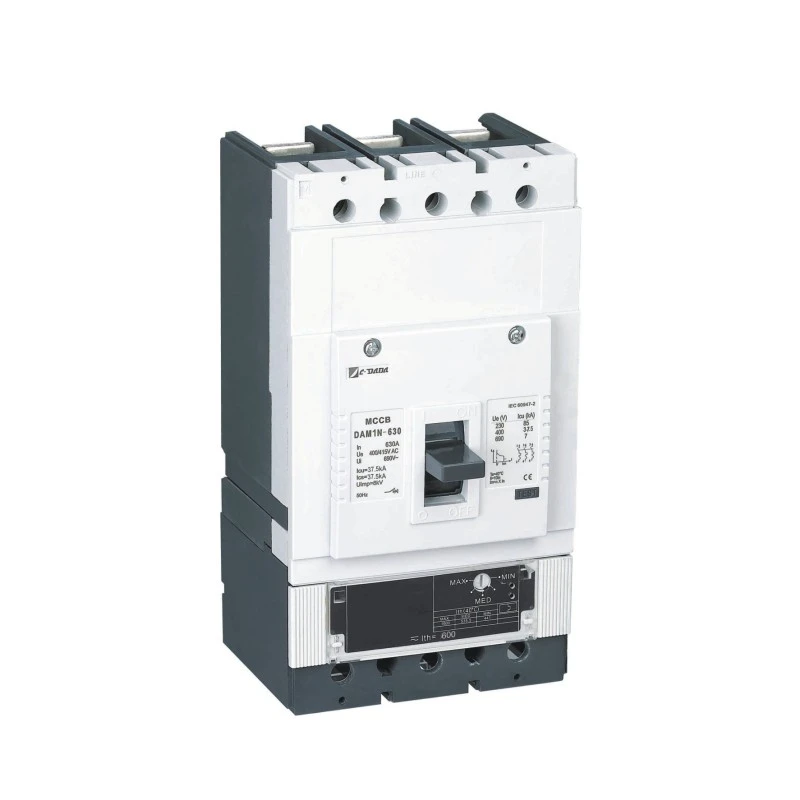

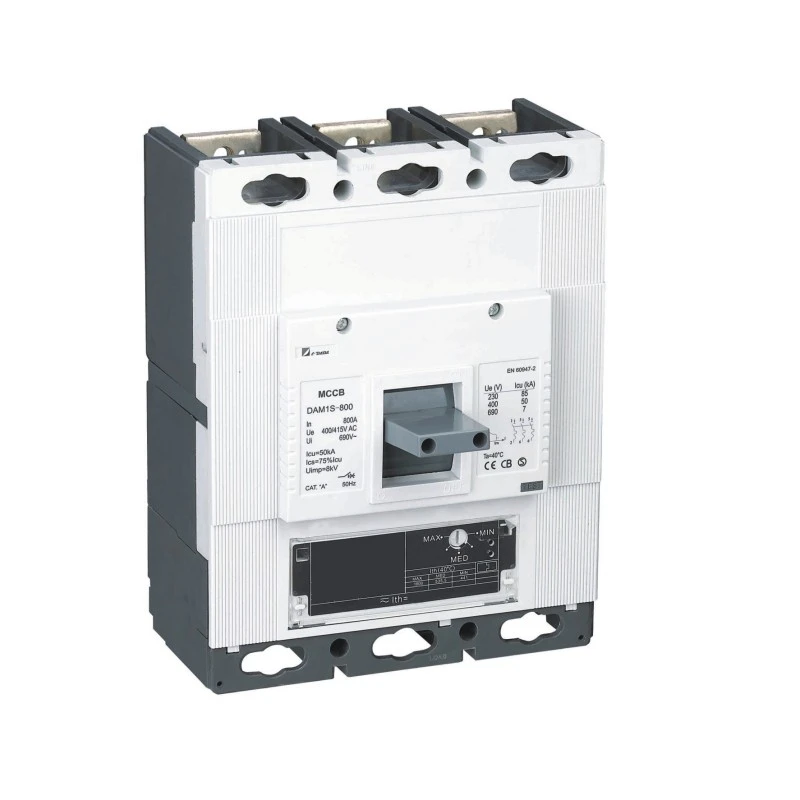

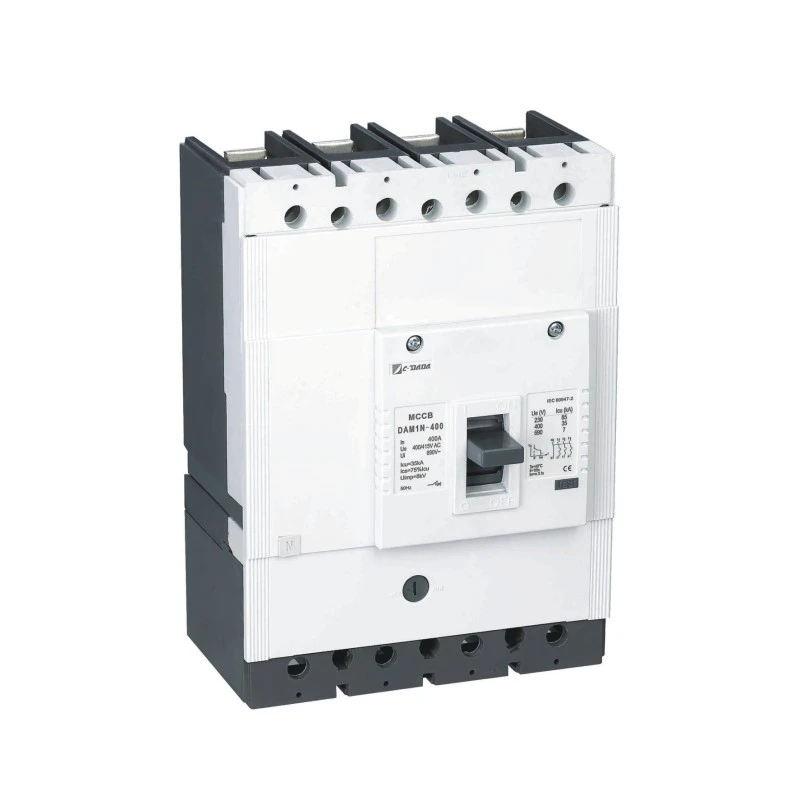

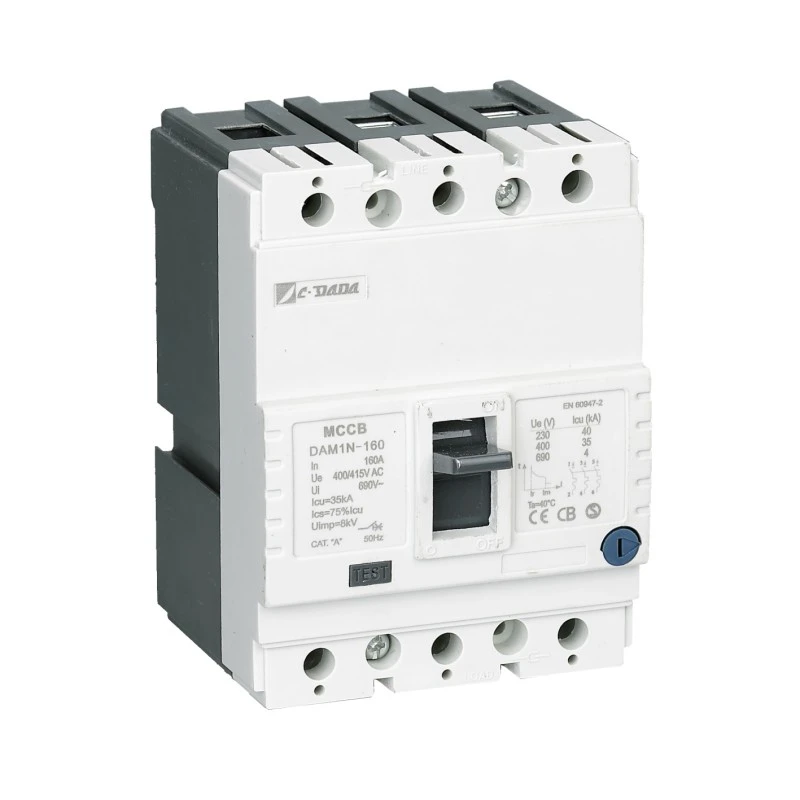

Disyuntor de caja moldeada ajustable térmicamente

El disyuntor de caja moldeada ajustable térmicamente serie DAM1 de Shanghai DADA Electric CO., LTD. está diseñado para cumplir con estándares de clase mundial, brindando una protección sólida contra condiciones de sobrecarga y cortocircuito. Con un rango de configuración térmica ajustable del 70% al 100% de In, este disyuntor se puede ajustar para satisfacer las necesidades específicas de su aplicación.

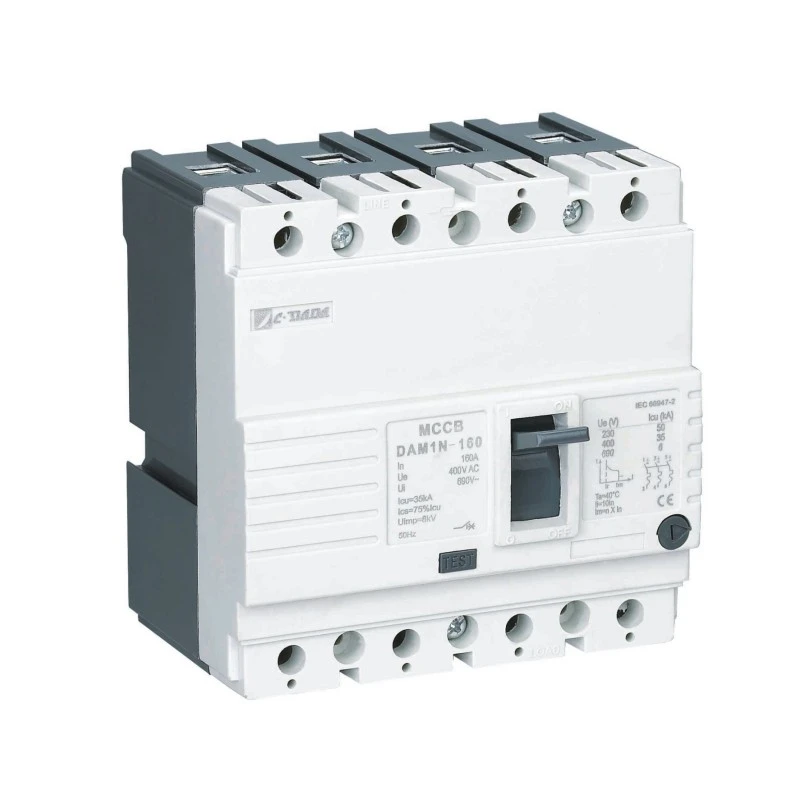

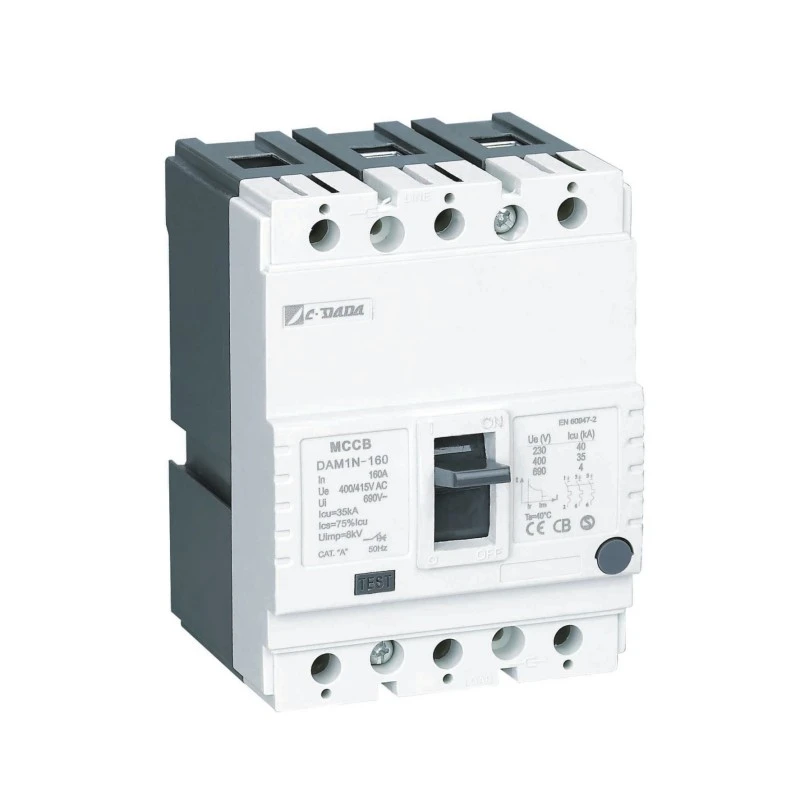

Disponible en configuraciones 3P y 4P, con capacidad nominal de hasta 1600 A a 400 V/415 V, viene con certificaciones globales como ASTA, KEMA, CE, CB, SEMKO y RoHS, lo que garantiza el cumplimiento en múltiples regiones.

Parámetros eléctricos del disyuntor de caja moldeada ajustable térmica DAM1

Especificaciones clave

Modelo: MCCB térmico ajustable serie DAM1

Tipo: Disyuntor de caja moldeada (MCCB)

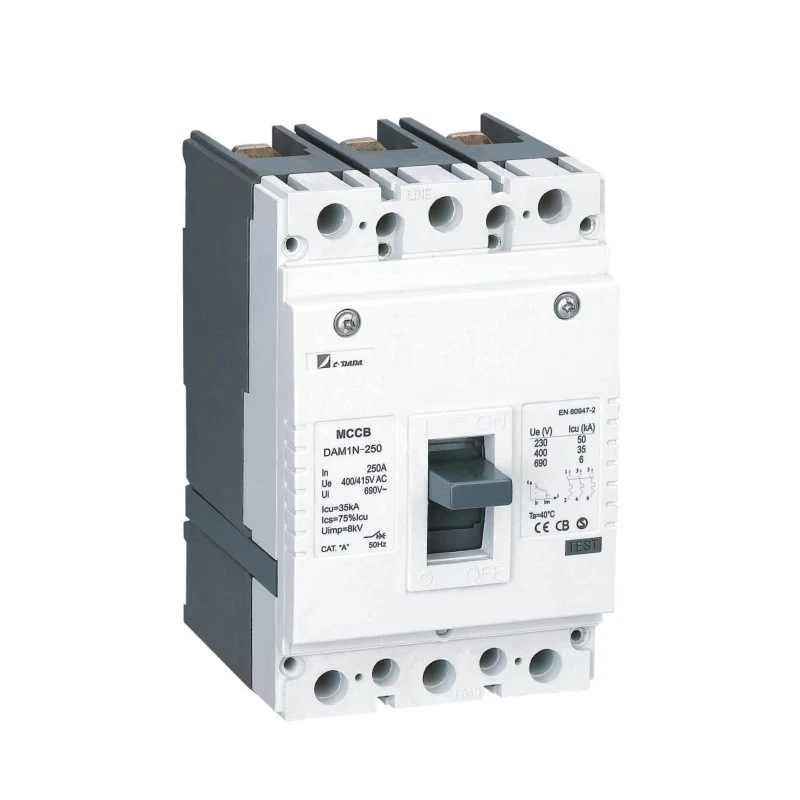

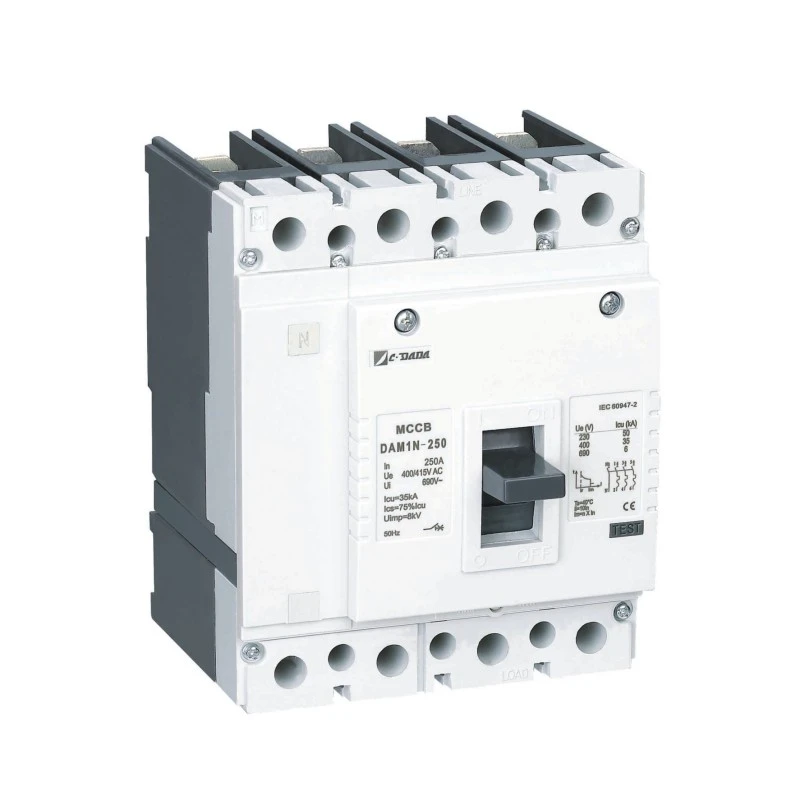

Polos: 3P / 4P

Tensión nominal (Ue): 400 V/415 V CA.

Corriente nominal (pulgadas): 16 A – 1600 A

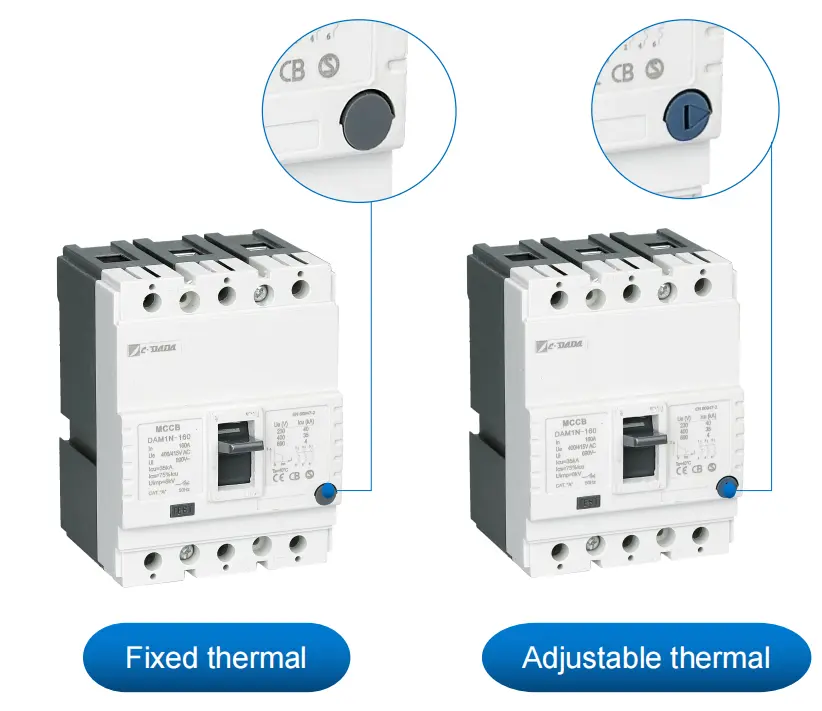

Ajuste térmico ajustable: 70 % - 100 % en

Certificaciones: ASTA, KEMA, CE, CB, SEMKO, RoHS

Tamaños de marco: 6 tamaños de marco

Características adicionales: Botón de disparo, contactos principales y de arco separados

Principio de funcionamiento y mecanismo de protección

★ Protección térmica (sobrecarga)

El elemento térmico de la serie DAM1 utiliza una tira bimetálica que se dobla cuando se calienta por sobrecorriente sostenida (> corriente nominal). Al ajustar la configuración térmica entre 70% y 100% de In, los usuarios pueden adaptar el tiempo de respuesta del interruptor para evitar disparos molestos y al mismo tiempo garantizar una protección efectiva.

★ Botón de pulsar para disparar

Para fines de prueba, el botón de disparo permite el disparo manual del interruptor, verificando su integridad operativa sin necesidad de inducir una condición de falla real.

★ Contactos principales y de arco separados

Para mejorar la durabilidad y el rendimiento, la serie DAM1 cuenta con contactos principales y de arco separados. Este diseño garantiza que los contactos principales estén protegidos durante eventos de alta corriente, prolongando la vida útil del disyuntor.

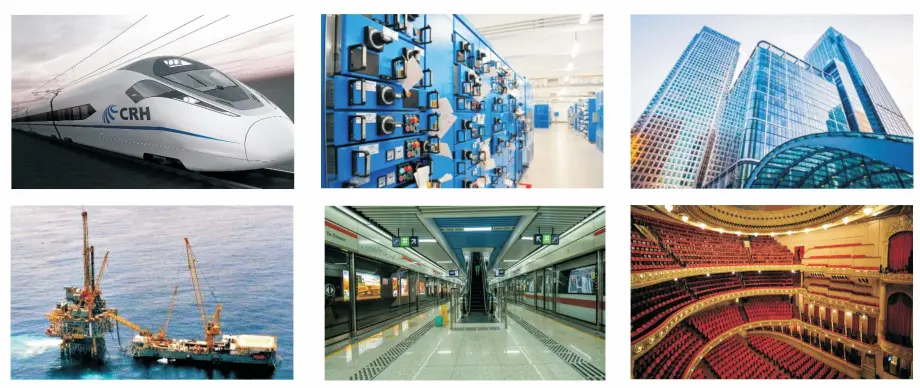

Escenarios de aplicación

El disyuntor de caja moldeada (MCCB) térmicamente ajustable DAM1 es ideal para una amplia gama de aplicaciones donde es esencial un control preciso sobre la protección contra sobrecarga. Estos incluyen:

★ Plantas Industriales: Asegurar la operación estable en acerías, plantas químicas y plataformas petroleras.

★ Edificios Comerciales: Protección de sistemas eléctricos en centros comerciales, edificios de oficinas y hoteles.

★ Utilities: Distribución confiable en subestaciones y redes eléctricas.

★ Centros de datos: mantener el tiempo de actividad en la infraestructura de TI crítica.

¿Por qué elegir CDADA?

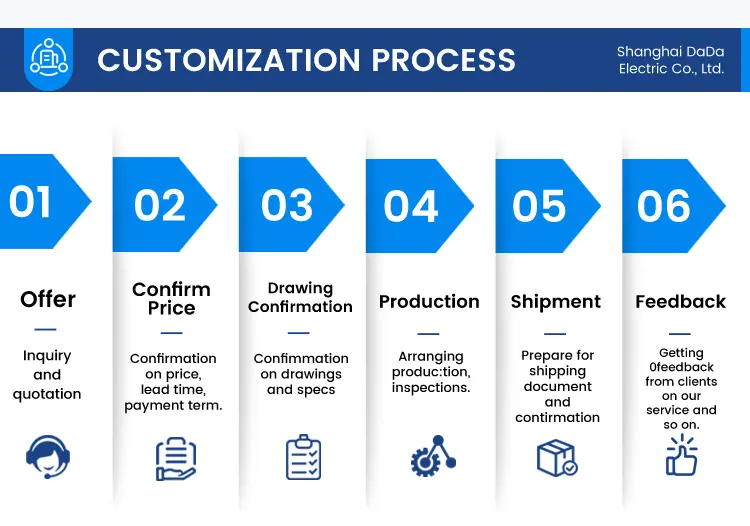

1. Contamos con un equipo profesional de I + D, tenemos un proceso de desarrollo estándar. Puede proporcionar un excelente servicio personalizado.

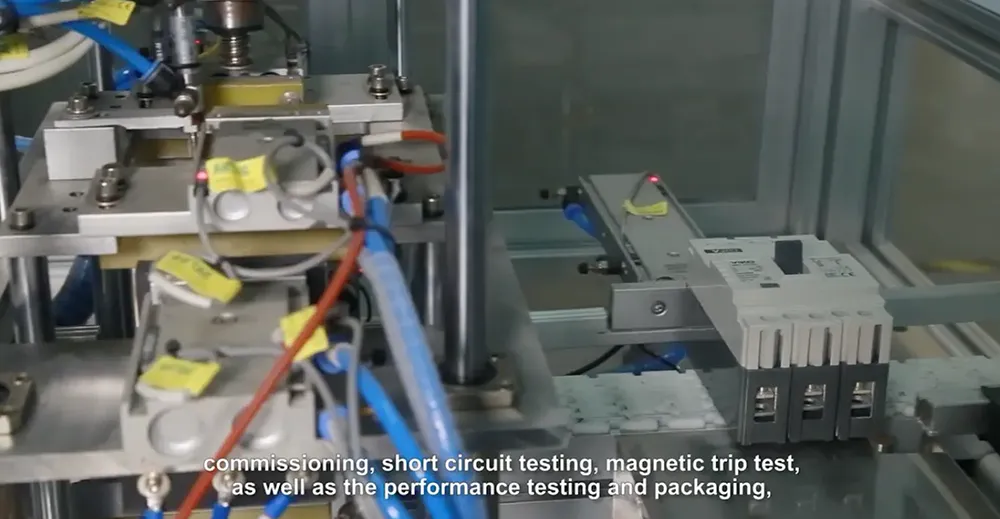

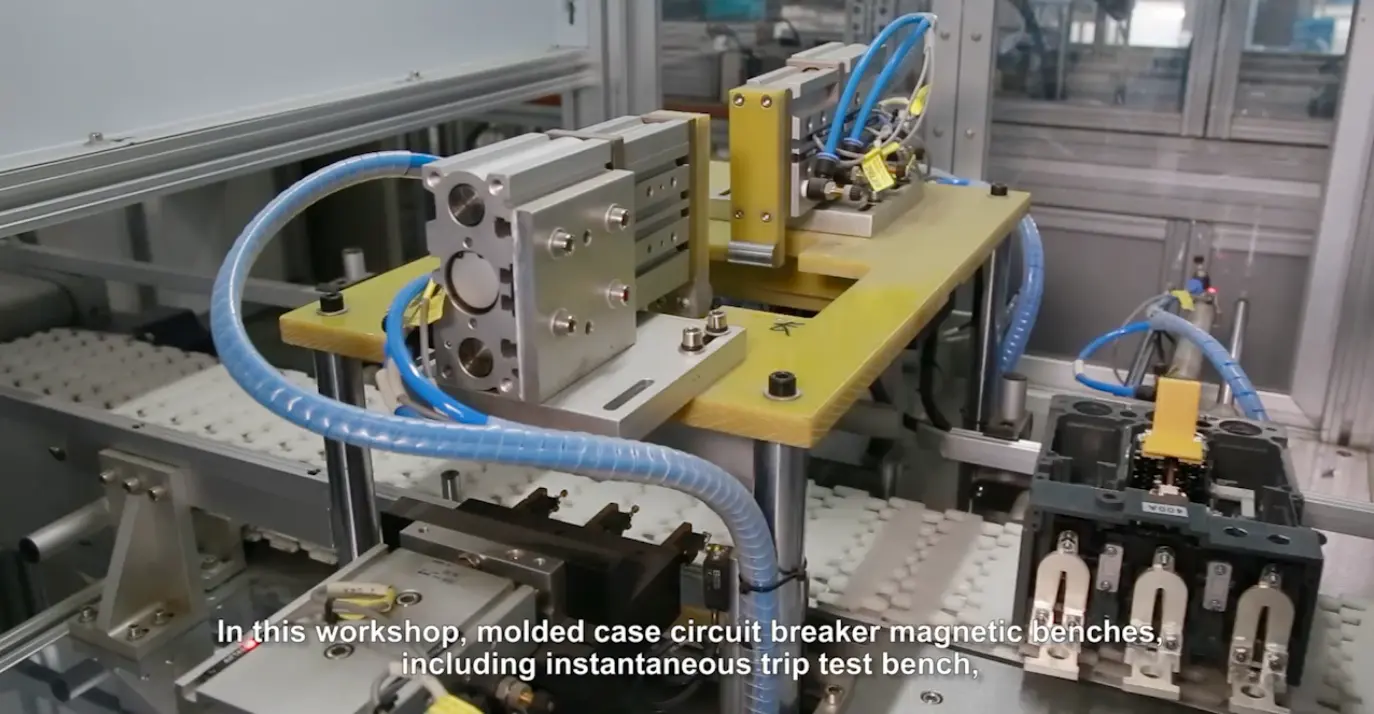

2. Producimos disyuntores mediante una línea de producción automática. Ahora tenemos 6 líneas de producción automática. Y la capacidad diaria es de más de 1000 unidades.

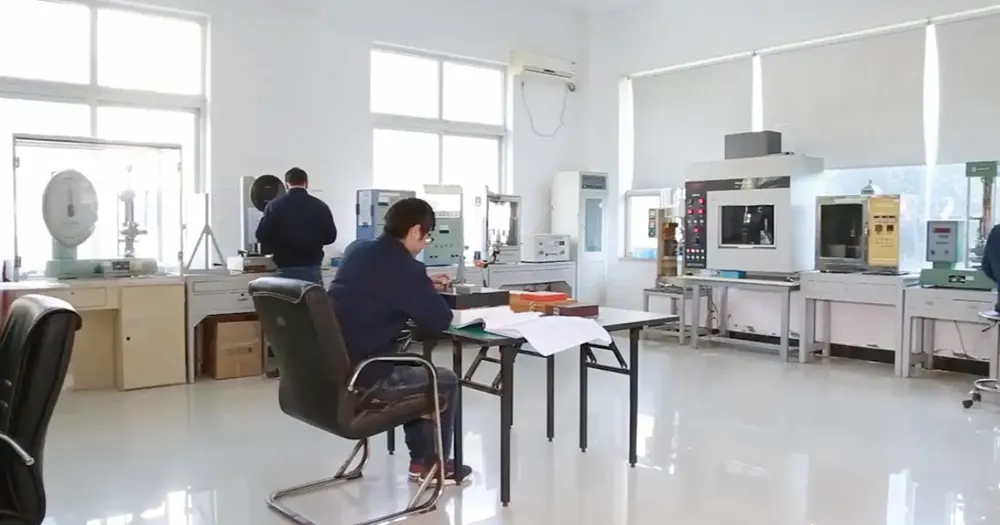

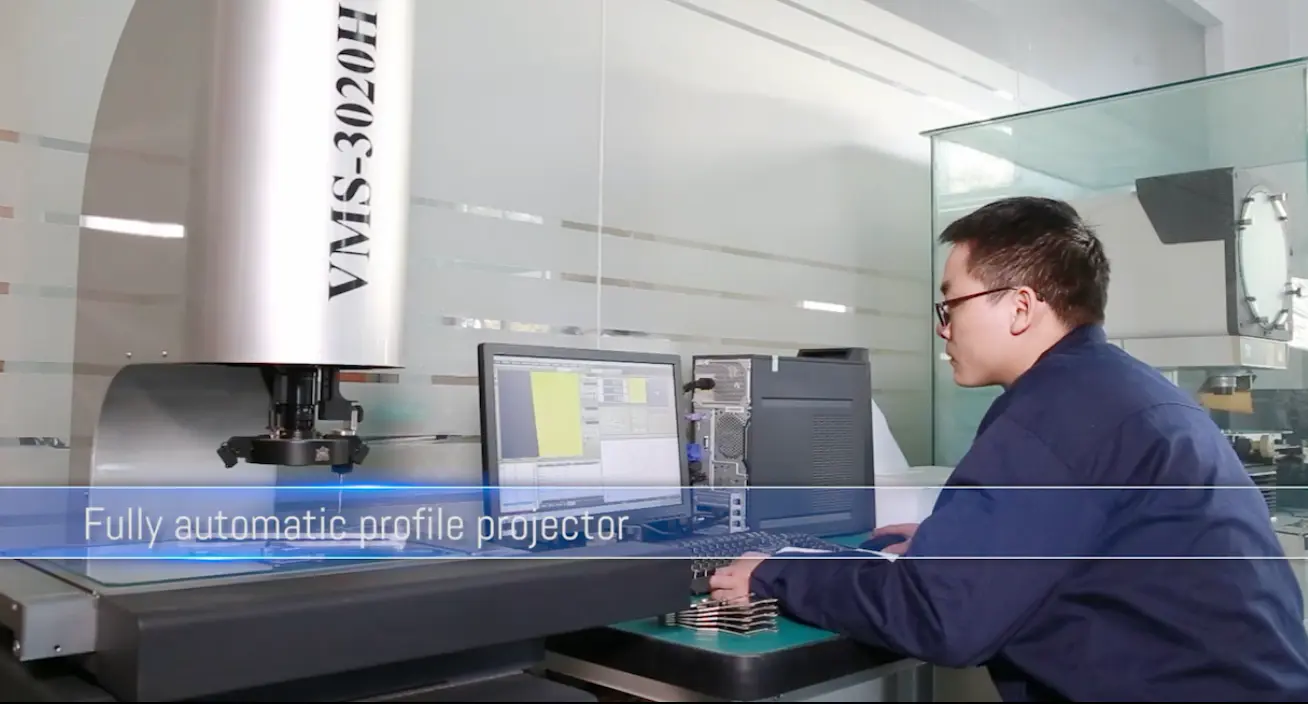

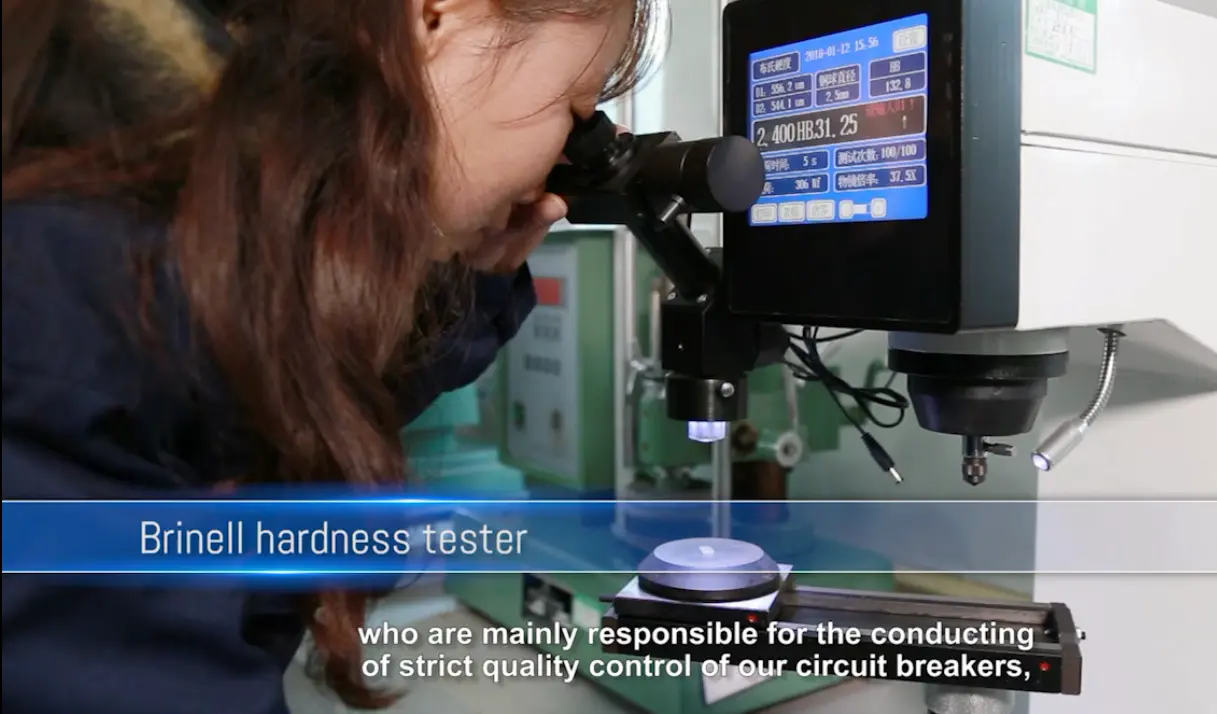

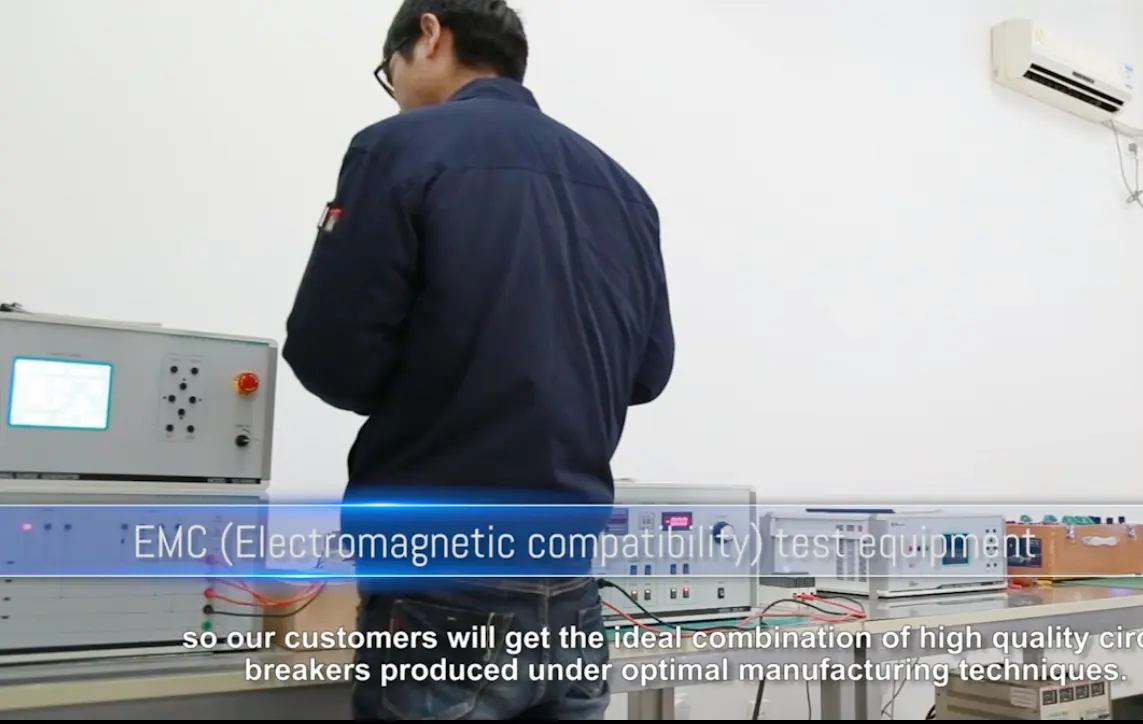

3. Contamos con un laboratorio completamente funcional, nuestro laboratorio puede ser presenciado, podemos realizar cargas térmicas, límites magnéticos y de disparo, vida útil del mecanismo y EMC en nuestro laboratorio.

4. Habiendo obtenido CB,CE,SEMKO,KEMA, ASTA,ROHS,SASO,CCC global

Preguntas frecuentes

P1: ¿Cuál es el rango de ajuste térmico ajustable para el MCCB DAM1?

R1: La configuración térmica de la serie DAM1 se puede ajustar entre 70 % y 100 % de In, lo que permite un control preciso sobre la protección contra sobrecarga.

P2: ¿Se puede utilizar el disyuntor de caja moldeada ajustable térmicamente DAM1 en configuraciones de 3 y 4 polos?

R2: Sí, la serie DAM1 está disponible en configuraciones 3P y 4P, lo que la hace adecuada para diversas aplicaciones.

P3: ¿El MCCB DAM1 viene con funciones adicionales para pruebas o mantenimiento?

R3: Sí, la serie DAM1 incluye un botón de disparo para probar y verificar fácilmente la funcionalidad del interruptor sin inducir una condición de falla.

P4: ¿Cómo maneja el MCCB DAM1 los cortocircuitos?

R4: La serie DAM1 incluye un mecanismo de disparo magnético que proporciona protección instantánea contra cortocircuitos, asegurando una rápida desconexión de las corrientes de falla.

P5: ¿Hay algún accesorio disponible para el MCCB DAM1?

R5: Sí, hay disponible una amplia gama de accesorios, incluidos contactos de alarma, contactos auxiliares, disparadores de mínima tensión y mecanismos de operación eléctrica, lo que mejora la flexibilidad y funcionalidad del interruptor.
