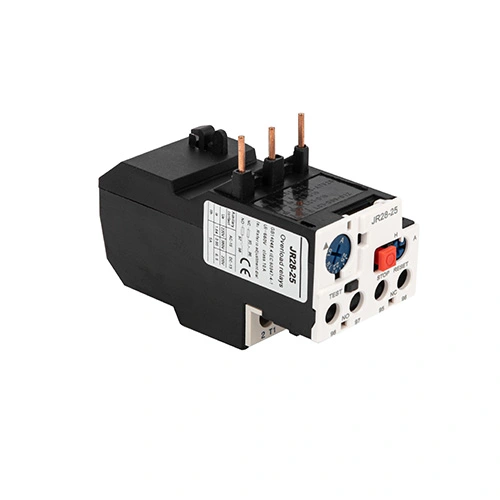

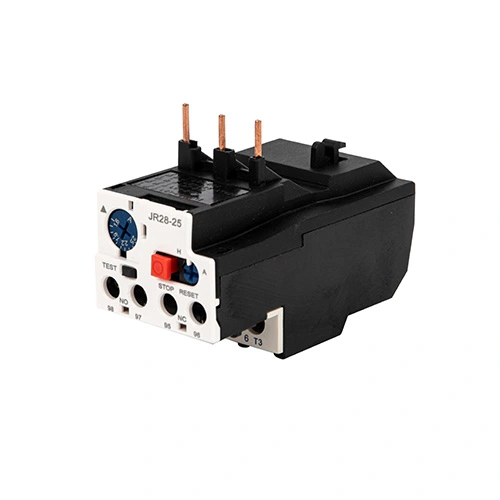

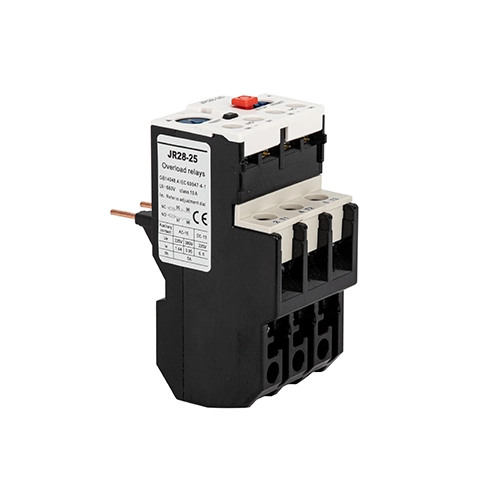

Relé de sobrecarga térmica JR28

Proteja sus motores con el relé de sobrecarga térmica JR28, una solución de protección robusta e inteligente desarrollada por CDADA, un fabricante confiable en China. Diseñado para una integración perfecta con los contactores CDADA serie D (D9 a D150), el relé JR28 proporciona una defensa integral contra:

● Sobrecargas

● Fallo de fase (pérdida de una fase)

● Tiempos de arranque del motor excesivamente largos

● Parada prolongada del rotor

Con un amplio rango de corriente ajustable desde 0,1 A hasta 140 A, la serie JR28 cubre aplicaciones desde pequeños ventiladores hasta grandes bombas y compresores industriales. Cuenta con un botón de prueba para verificar el circuito de control, un indicador de disparo claro, selección de reinicio manual o automático y una cubierta sellable para evitar ajustes no autorizados. Construido con tecnología térmica bimetálica probada y compatible con IEC 60947-4-1, el CDADA JR28 garantiza una protección del motor confiable y de fácil mantenimiento en entornos exigentes en todo el mundo.

Especificaciones clave

Serie: Relé de sobrecarga térmica JR28

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Compatibilidad: Diseñado para contactores D9, D12, D18… hasta D150 (serie LC1-D/F)

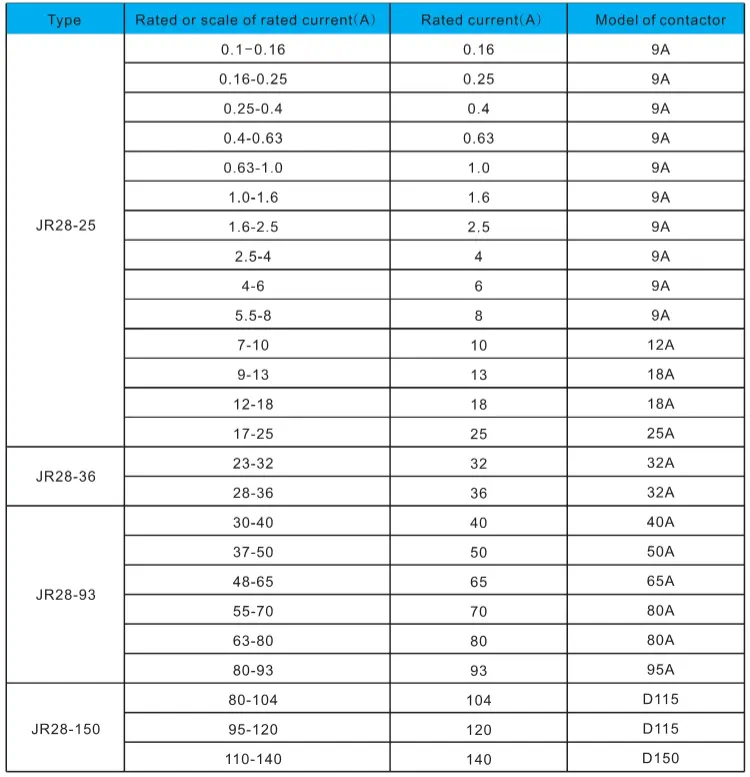

Rango de corriente nominal: 0,1 A – 140 A (varios modelos: JR28-25, JR28-36, JR28-93, JR28-150, etc.)

Polos: 3 polos (monitorea todas las fases en busca de desequilibrio)

Funciones de protección:

★ Sobrecarga térmica

★ Detección de fallo de fase

★ Monitoreo de tiempo de inicio prolongado

★ Protección contra pérdida del rotor

Modo de reinicio: manual o automático (mediante interruptor selector)

Botón de prueba: Simula un disparo: activa los contactos auxiliares NO y NC

Botón de parada: abre solo el contacto NC (para señalización de emergencia)

Indicador de disparo: la bandera visual muestra el estado de disparo

Bloqueo de configuración: la cubierta se puede sellar para un funcionamiento a prueba de manipulaciones

Contactos auxiliares: Estándar 1NO + 1NC (para alarmas, retroalimentación de PLC o enclavamientos)

Montaje: Diseño a presión directamente sobre contactores CDADA compatibles

Certificación: Cumple con IEC/EN 60947-4-1 (documentación CE disponible)

¿Por qué elegir el relé de sobrecarga térmica CDADA JR28?

★  Amplia cobertura actual

De 0,1 A a 140 A: admite todo, desde motores de HP fraccionarios hasta variadores industriales de más de 110 kW.

★ Compatibilidad total con los contactores de la serie D

Diseñado para adaptarse a D9 a D150, garantiza una perfecta coordinación mecánica y térmica.

★ Funciones de diagnóstico avanzadas

★ El botón TEST verifica el cableado de control sin interrupción de energía

★ El botón STOP habilita la señalización externa

★ El indicador de disparo acelera la resolución de problemas

★ Confiabilidad de grado industrial

Verdadero mecanismo térmico bimetálico (no electrónico): inmune a EMI, picos de voltaje y fallas de software.

★ Listo para seguridad y cumplimiento

La cubierta sellable cumple con los requisitos de auditoría de fábrica, ISO y CE para entornos bloqueados.

★ Protección rentable

Previene el desgaste del motor, reduce el tiempo de inactividad y extiende la vida útil del equipo, ideal para fabricantes de equipos originales e integradores de sistemas.

★ Los detalles del embalaje varían según el producto. Proporcionamos esta información en nuestras cotizaciones y listas de empaque. Las cajas de exportación estándar están diseñadas para una paletización y carga de contenedores óptimas.

Aplicaciones típicas

★ Conjuntos de arrancadores de motor: emparejados con contactores para bombas, ventiladores y transportadores

★ Sistemas HVAC: enfriadores, torres de enfriamiento, manejadores de aire

★ Agua y Aguas Residuales: Bombas sumergibles y centrífugas

★ Fabricación: Mezcladoras, extrusoras, líneas de envasado.

★ Minería y Construcción: Trituradoras, polipastos, ventiladores

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre las series JR28 y LRD?

A1: Ambos son relés de sobrecarga térmica de CDADA. La serie JR28 admite corrientes más altas (hasta 140 A) y está diseñada para contactores más grandes (hasta D150), mientras que LRD generalmente cubre rangos más bajos (hasta ~104 A). Funcionalmente, ofrecen una protección similar, pero el JR28 está optimizado para uso industrial pesado.

P2: ¿Puedo utilizar el relé de sobrecarga térmica JR28 con contactores que no sean CDADA?

R2: Si bien es posible en algunos casos, el rendimiento óptimo y el soporte de garantía requieren el emparejamiento con contactores CDADA serie D (D9–D150). Las curvas de ajuste mecánico, disipación de calor y coordinación se validan como sistema.

P3: ¿Cómo funciona la protección contra fallas de fase en JR28?

R3: Si se pierde una fase, los dos conductores restantes transportan corriente desequilibrada, provocando un calentamiento asimétrico en las tiras bimetálicas. El JR28 detecta este desequilibrio y dispara más rápido que bajo una sobrecarga normal, evitando daños en el devanado del motor.

P4: ¿Es el reinicio manual más seguro que el reinicio automático?

R4: Sí, para sistemas críticos. El reinicio manual obliga al operador a inspeccionar y eliminar la falla antes de reiniciar. El reinicio automático es adecuado para equipos remotos o desatendidos donde se prioriza la continuidad (por ejemplo, bombas de enfriamiento).

P5: ¿Por qué elegir CDADA JR28 en lugar de marcas globales?

R5: CDADA ofrece:

● Verdadero mecanismo diferencial térmico con alta precisión

● Compatibilidad total con los contactores D9–D150: confiabilidad plug-and-play

● Funciones de prueba, parada, reinicio y sellado en una unidad compacta

● Precios competitivos con calidad que cumple con la normativa CE

● Soporte técnico rápido y documentación en inglés para clientes globales
