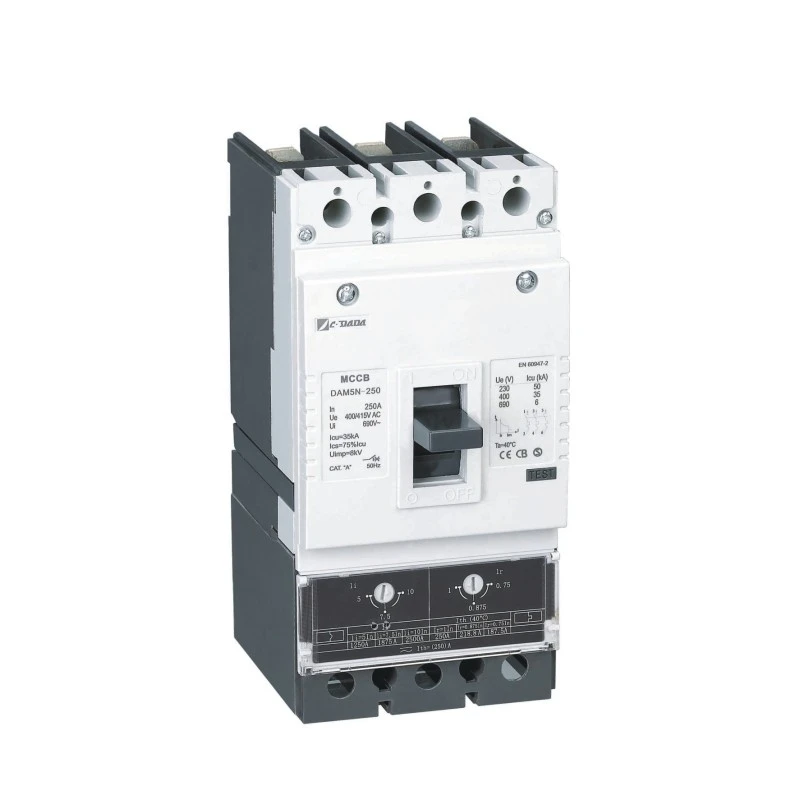

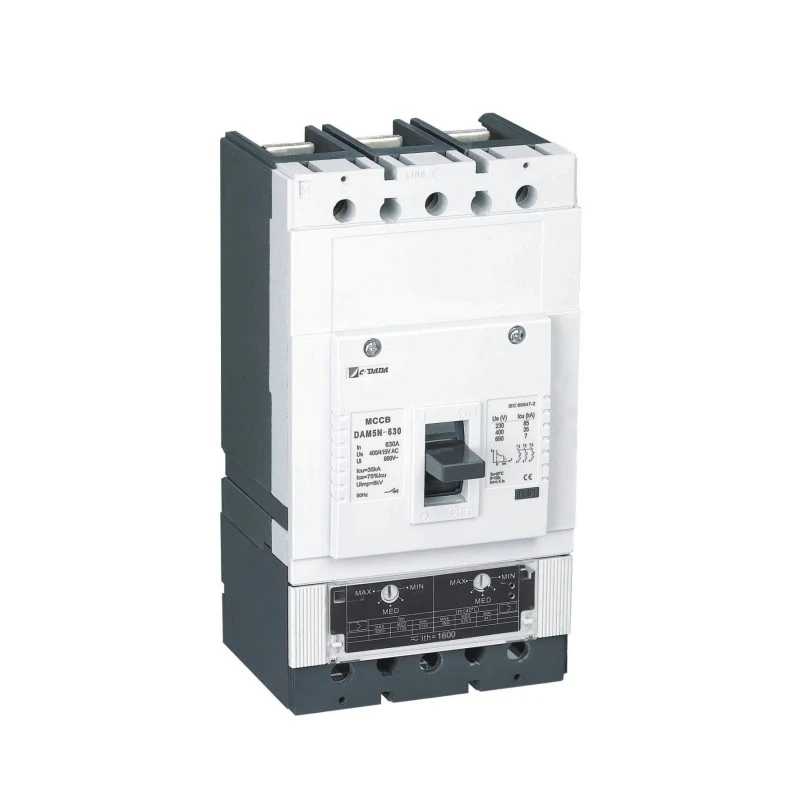

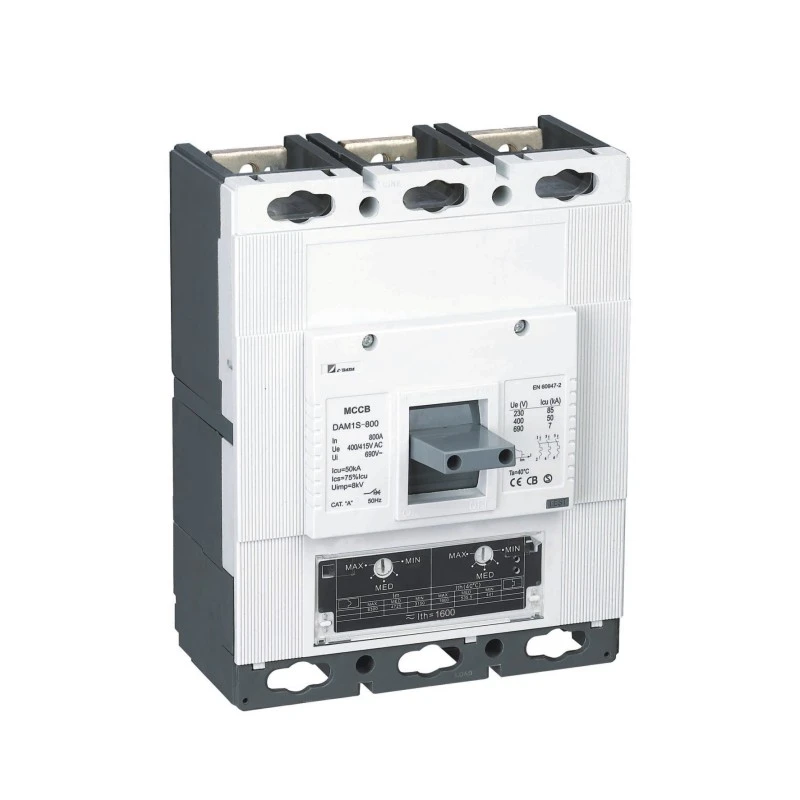

MCCB ajustable magnético térmico

El MCCB ajustable magnético térmico de la serie CDADA DAM1, diseñado por Shanghai DADA Electric, un proveedor confiable, ofrece protección contra sobrecargas y cortocircuitos totalmente personalizable para aplicaciones exigentes de bajo voltaje. Con una clasificación de hasta 1600 A a 400 V/415 V, este disyuntor 3P/4P presenta un ajuste independiente de los umbrales de disparo térmico (70–100 % In) y magnético (5–10 × In), lo que permite una coordinación óptima en sistemas de distribución complejos.

Con certificación CE, CB, ASTA, KEMA, SEMKO y RoHS, cumple con los estándares ambientales y de seguridad globales, lo que lo hace ideal para fabricantes de equipos originales, contratistas e integradores de sistemas en todo el mundo.

Ventajas

★ Amplio rango: 160A a 1600A (CA)

★ Dimensiones compactas

★ Ajuste térmico ajustable (70-100%) en.

★ Ajuste magnético ajustable (5-10 veces) pulgadas.

★ Disposición del botón de disparo.

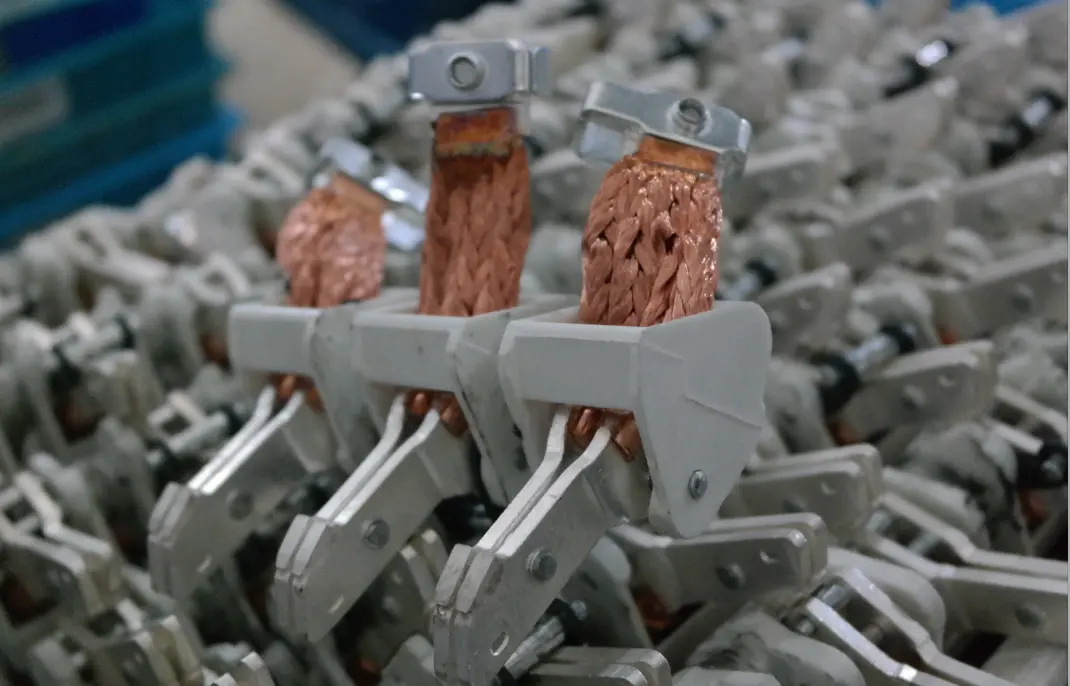

★ Contactos principales y de arco separados

★ Amplia gama de accesorios.

Especificaciones clave

Modelo: Serie DAM1 – MCCB termomagnético ajustable

Tipo: Disyuntor de caja moldeada (MCCB)

Polos: 3P / 4P

Tensión nominal (Ue): 400 V/415 V CA.

Rango de corriente nominal: 160 A – 1600 A

Ajuste térmico: 70% – 100% de In (protección contra sobrecarga)

Ajuste magnético: 5× – 10× In (disparo instantáneo por cortocircuito)

Certificaciones: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu: prueba O-t-CO (O: maniobra de apertura, CO: maniobra de cierre-apertura, t: duración de espera)

● Ics: prueba O-t-CO-t-CO (O: maniobra de apertura, CO: maniobra de cierre-apertura, t: duración de espera)

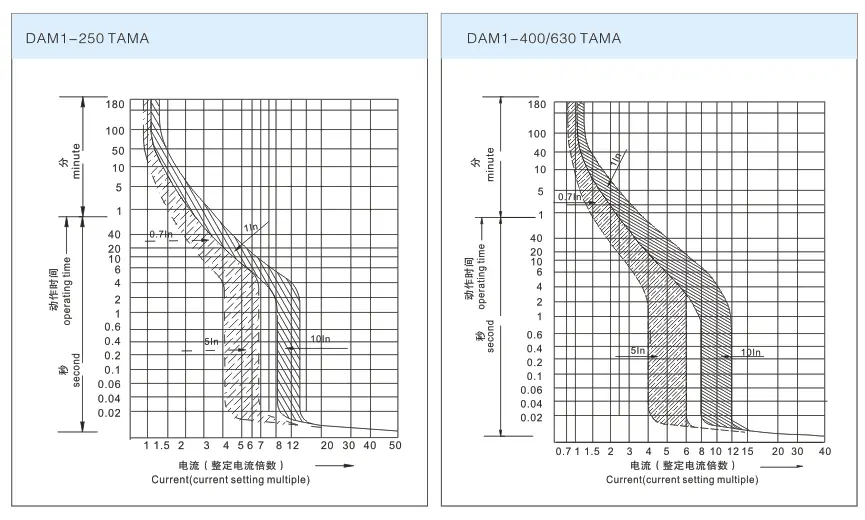

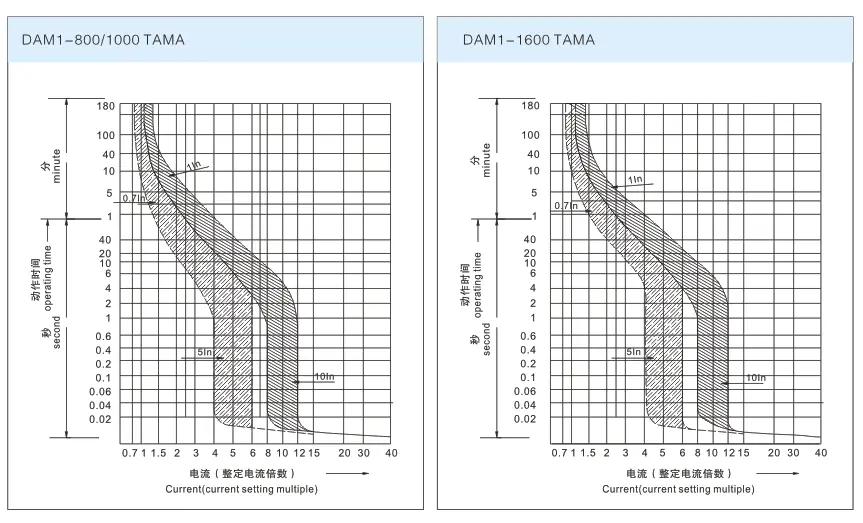

Curva característica para TAMA MCCB.

¿Por qué elegir CDADA?

★ Ingeniería de precisión
A diferencia de los MCCB estándar con curvas de disparo fijas, el diseño termomagnético ajustable de CDADA permite a los ingenieros ajustar la protección para que coincida con las clasificaciones de los cables y los equipos posteriores, lo que reduce los disparos molestos y mejora la selectividad del sistema.

★ Cumplimiento global, soporte local
Con las certificaciones ASTA (Reino Unido), KEMA (Países Bajos), CE (UE), CB (global) y RoHS, los productos CDADA se aceptan en más de 60 países, respaldados por un soporte técnico receptivo desde Shanghai.

★ Buena ventaja material

Contamos con un estricto sistema de gestión de proveedores y materias primas. Generalmente elegimos material de la mejor calidad para los disyuntores.

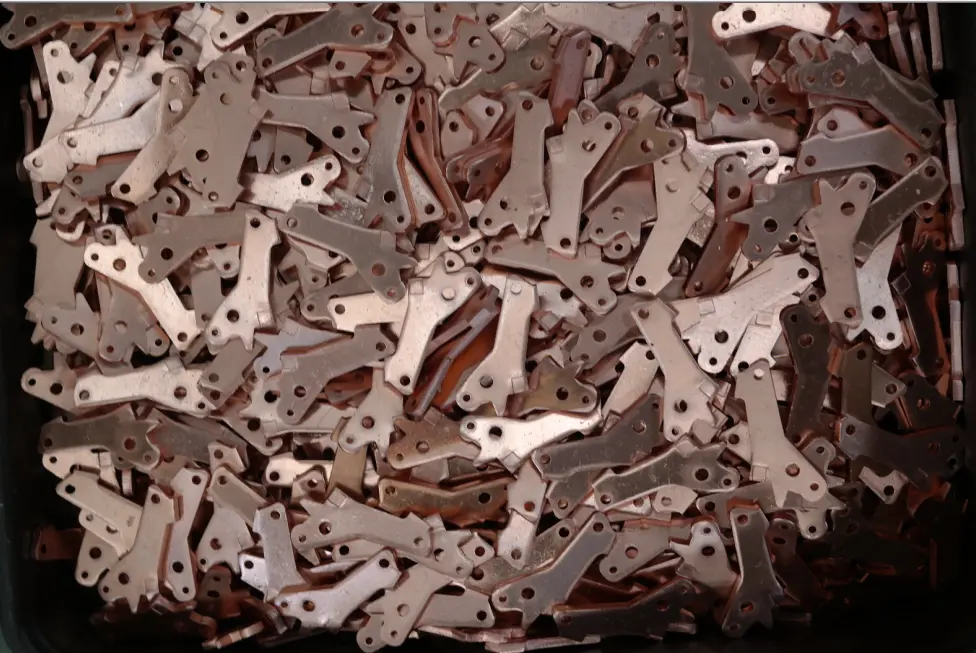

1) Cobre utilizado T2>99,9%,

2) Contacto plateado (punto móvil: 50%, punto estacionario: 85%),

3) El eje central utilizó BMC-1 ((fibra de vidrio: 25%, resina más alta, intensidad más alta).

4) Cubierta y cuerpo BMC (fibra de vidrio: 22%, mayor resina, mayor intensidad)

★ Compatible con OEM y reequipamiento
Las dimensiones compactas permiten el reemplazo directo de disyuntores más antiguos sin necesidad de rediseñar el panel. Los accesorios modulares simplifican futuras actualizaciones.

✅ Protección rentable
La capacidad de ajuste elimina la necesidad de almacenar varios disyuntores de clasificación fija: una unidad CDADA DAM1 cubre múltiples escenarios de carga.

Aplicaciones típicas

★ Centros de control de motores industriales (MCC): iguala la corriente de arranque del motor sin disparar

★ Paneles PDU del centro de datos: coordine con perfiles de carga de TI

★ Sistemas de energía renovable: adaptarse a condiciones variables de producción solar/eólica

★ Plataformas marinas y costa afuera: operación confiable en entornos hostiles

★ Subestaciones de edificios comerciales: optimice la protección de HVAC, ascensores e iluminación.

Preguntas frecuentes (FAQ)

P1: ¿Qué significa “termomagnético ajustable” en el MCCB DAM1?

R1: Significa que tanto los umbrales de disparo por sobrecarga (térmico) como por cortocircuito (magnético) se pueden ajustar manualmente:

● Térmico: 70%–100% de la corriente nominal (In)

● Magnético: 5 a 10 veces In Esto permite curvas de protección personalizadas para su aplicación específica.

P2: ¿Está disponible el MCCB termomagnético de 250 A en configuración 3P?

R2: Sí, todos los modelos ajustables DAM1 de 160 A a 1600 A están disponibles en versiones 3P y 4P.

P3: ¿Cómo ajusto la configuración del viaje?

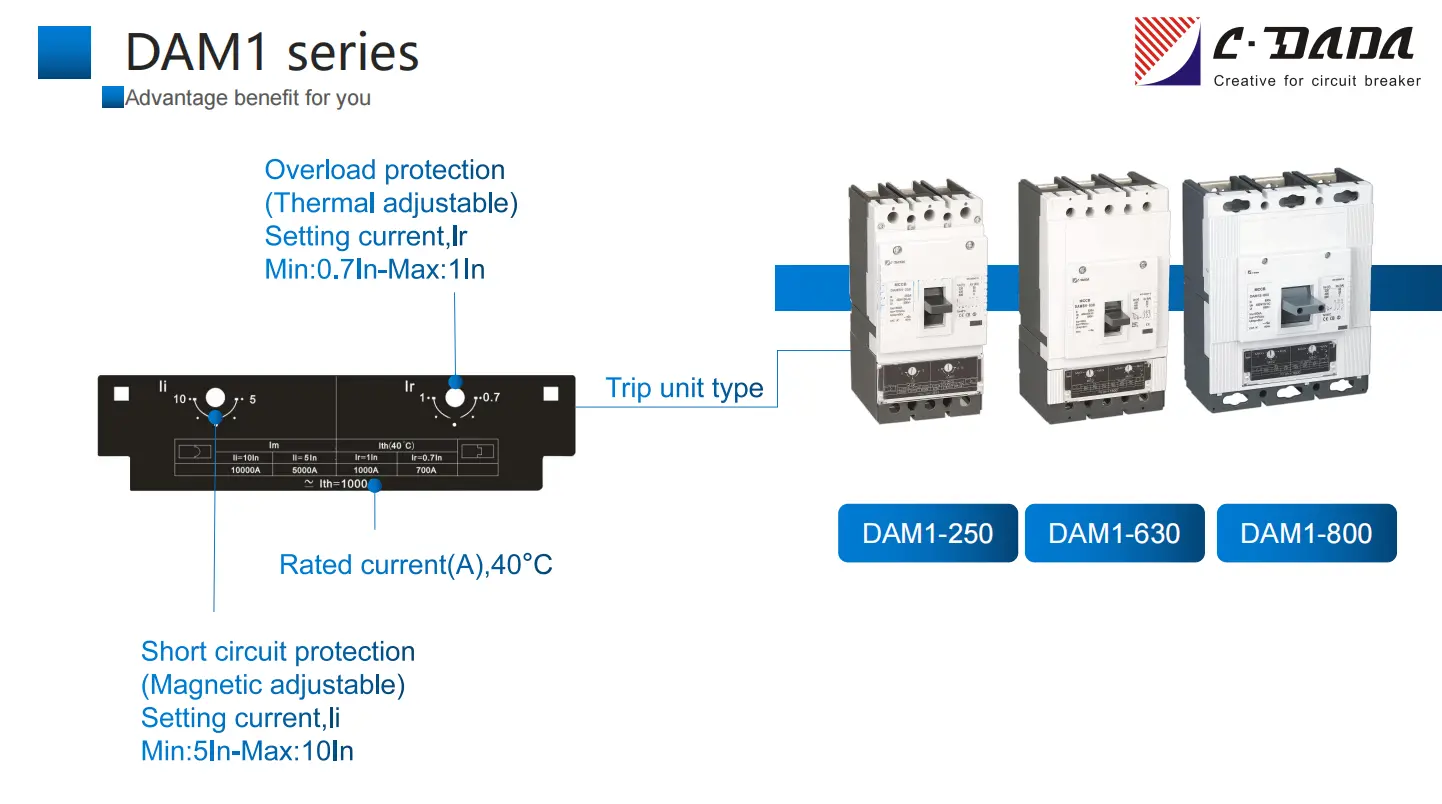

R3: Utilice los dos diales externos o ranuras para tornillos en el panel frontal: uno para térmico (etiquetado "Ir") y otro para magnético (etiquetado "Im"). No requiere desmontaje.

P4: ¿Puedo probar el disyuntor sin crear una falla real?

R4: Sí: el botón de disparo integrado simula una condición de disparo para la verificación funcional durante el mantenimiento.

P5: ¿Por qué elegir CDADA sobre otras marcas chinas de MCCB?

R5: CDADA se destaca por:

● Verdadera doble capacidad de ajuste (muchos competidores solo ofrecen ajuste térmico)

● Certificaciones internacionales (no solo CCC)

● Control de calidad constante (fábrica certificada ISO 9001)

● Documentación técnica en inglés para proyectos globales.
