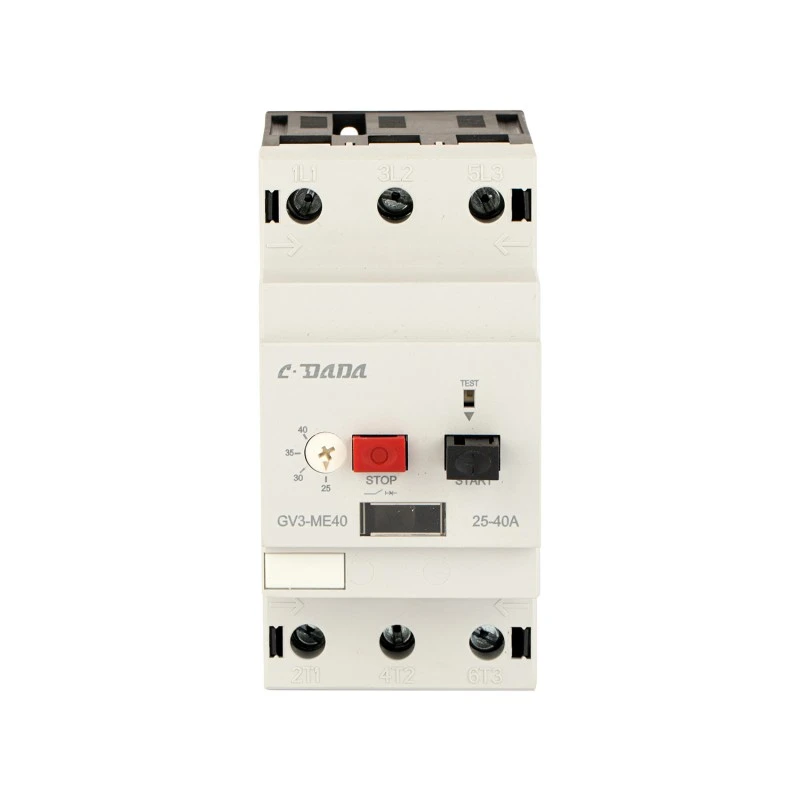

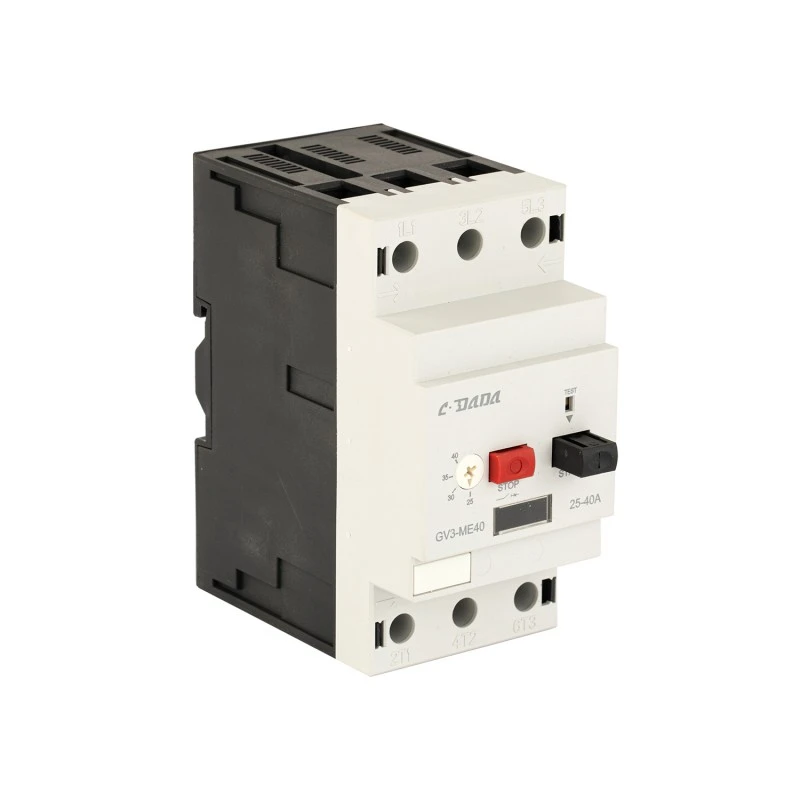

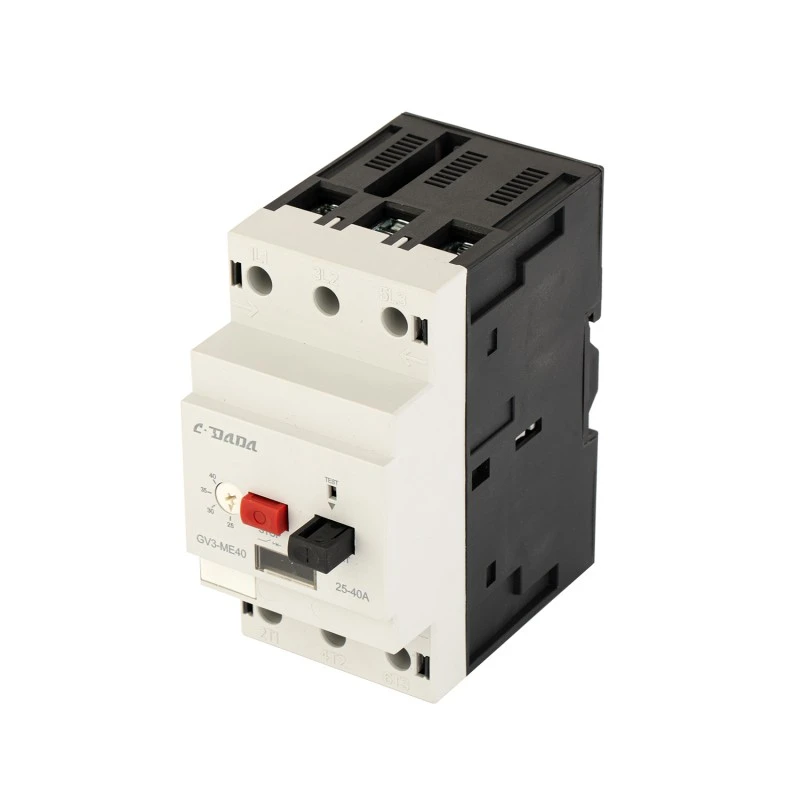

Disyuntor de protección de motor GV3 80A

Garantice una protección confiable del motor con el disyuntor de protección de motor CDADA GV3 80A, parte de la avanzada serie GV2 GV3 diseñada por Shanghai DADA Electric CO., LTD. Diseñado sobre una plataforma tecnológica de próxima generación que utiliza equipos de prueba y producción totalmente automatizados, este disyuntor de protección de motor (MPCB) ofrece protección integral para motores en entornos industriales exigentes.

Con un rango de corriente de configuración de 25 A a 80 A, proporciona protección contra sobrecarga térmica, protección contra cortocircuitos, detección de pérdida de fase y una función de aislamiento, todo integrado en un dispositivo robusto. Certificado según los estándares CE, con un voltaje de aislamiento nominal de 690 V y capaz de realizar 110 000 operaciones mecánicas y eléctricas, el MPCB GV3 es perfecto para aplicaciones como bombas, ventiladores, compresores, transportadores y sistemas HVAC. Su compensación de temperatura garantiza un rendimiento constante en diferentes condiciones ambientales, mientras que los accesorios opcionales como contactos auxiliares, liberación de subtensión y disparo en derivación mejoran la funcionalidad y la seguridad.

Especificaciones clave

Serie de modelos: GV3 MPCB 80A

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Certificación: CE

Rango de configuración de corriente: 25 A – 80 A (ajustable mediante dial)

Clasificación de cuadro: 80A

Voltaje de funcionamiento nominal: 690 V CA.

Voltaje de aislamiento nominal (Ui): 690 V

Tensión de resistencia al impulso (Uimp): 6000 V

Frecuencia de funcionamiento: 50/60 Hz

Clase de disparo: 10 A (estándar para motores de uso general)

Funciones de protección:

★ Protección contra sobrecarga térmica

★ Protección contra cortocircuitos

★ Protección contra pérdida de fase

★ Función de aislamiento (rotura visible)

★ Compensación de temperatura incorporada

Vida mecánica: 110.000 operaciones.

Vida eléctrica (AC-3, 400V): 110.000 operaciones

Par de apriete: 1,7 N·m

Tipo de operación: Pulsador ON/OFF con indicador de disparo claro

Montaje: carril DIN de 35 mm

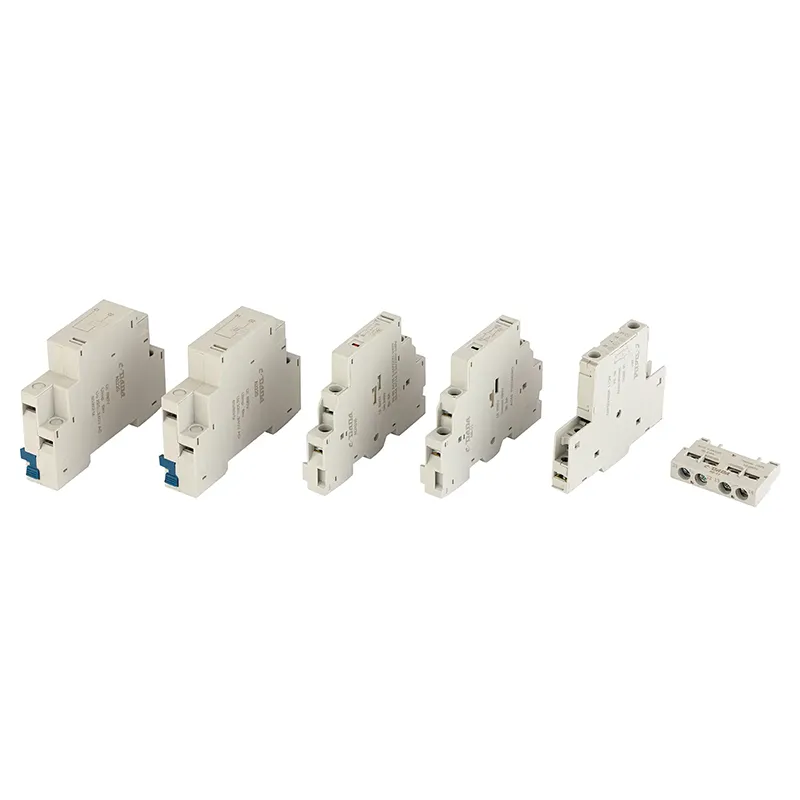

Accesorios:

Contacto auxiliar delantero AE

Contacto auxiliar lateral AN

Liberación de subtensión AU

Liberación de derivación AS

Dimensión de contorno

¿Por qué elegir el disyuntor de protección de motor CDADA GV3 80A?

★ Protección Integral

Combina disyuntor + relé de sobrecarga térmica + aislador en un solo dispositivo: reduce el espacio del panel y la complejidad del cableado.

★ Alta durabilidad y confiabilidad

110.000 ciclos mecánicos/eléctricos garantizan un rendimiento duradero incluso en condiciones de trabajo pesado.

★ Compensación de temperatura

La compensación térmica incorporada garantiza un disparo preciso independientemente de las variaciones de temperatura ambiente.

★ Diseño que ahorra espacio

El diseño compacto montado en riel DIN lo hace ideal para paneles de control industriales y maquinaria OEM donde el espacio es escaso.

★ Ecosistema de accesorios completo

Admite AE (auxiliar directo), AN (auxiliar lateral), AU (liberación de subtensión), AS (disparo en derivación), lo que permite señalización remota, apagado automático o integración de PLC.

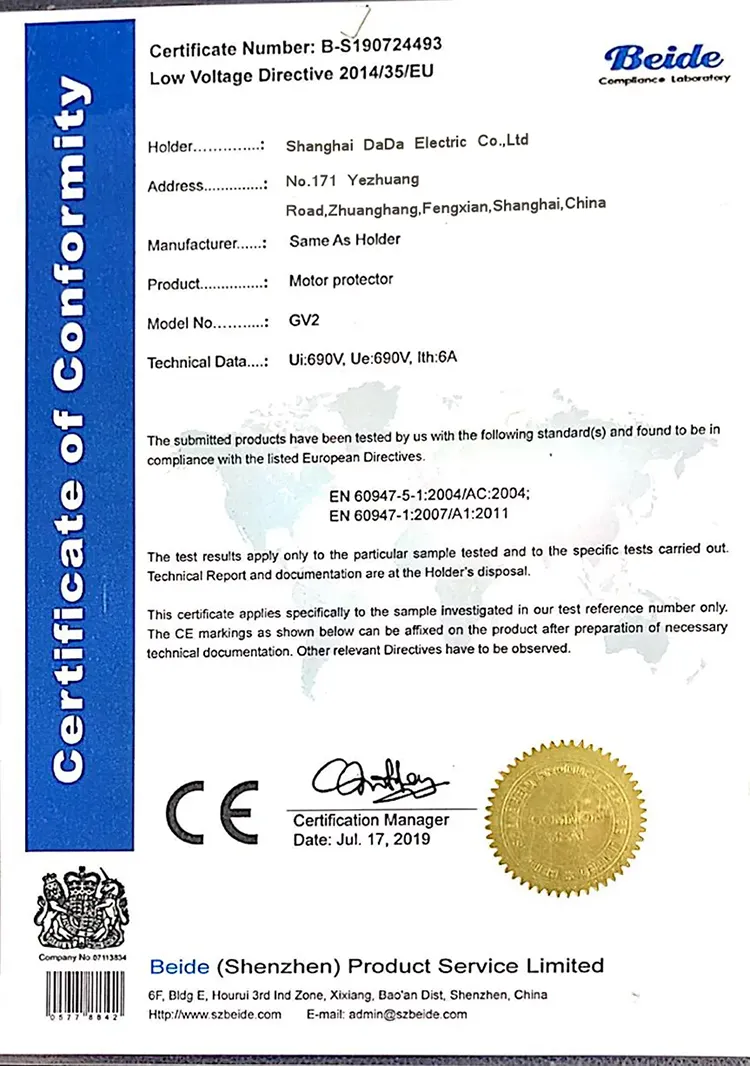

★ Cumplimiento global

Certificado CE con clasificación de 690 V, adecuado para mercados internacionales, incluidos Europa, Asia, África y América Latina.

★ nuestras fábricas han pasado con éxito auditorías realizadas por agencias externas de renombre como SGS/Intertek/TUV/KEMA. Los informes de auditoría están disponibles para socios potenciales calificados.

Aplicaciones típicas

Motores industriales: bombas, ventiladores, compresores, transportadores

Sistemas HVAC: enfriadores grandes, unidades de ventilación.

Maquinaria OEM: máquinas envasadoras, equipos de procesamiento de alimentos.

Automatización de edificios: Auxiliares de ascensores, controles de ventilación grandes.

Proyectos de Retrofit: Reemplazo de fusibles + relés térmicos con MPCB integrado

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los disyuntores de protección de motor GV2 y GV3 de 80 A?

R1: La serie GV3 está diseñada para corrientes nominales más altas (hasta 80 A), mientras que la serie GV2 cubre corrientes más bajas (hasta 32 A). GV3 es adecuado para motores más grandes y cargas más pesadas.

P2: ¿Puedo utilizar GV3 MPCB para motores monofásicos?

R2: Sí, pero está diseñado principalmente para motores trifásicos. Para aplicaciones monofásicas, considere la serie GV2, que está más adaptada a motores más pequeños.

P3: ¿El MPCB GV3 tiene compensación de temperatura incorporada?

R3: ¡Sí! El mecanismo de sobrecarga térmica incluye compensación de temperatura, lo que garantiza un rendimiento de disparo constante en una amplia gama de temperaturas ambientales, desde cuartos de almacenamiento fríos hasta fábricas calientes.

P4: ¿Cuántas operaciones puede realizar el GV3 antes de necesitar reemplazo?

R4: La vida útil mecánica es de 110 000 operaciones y la vida eléctrica (AC-3, 400 V) también es de 110 000 operaciones, lo que lo hace muy duradero para uso continuo en entornos industriales.

P5: ¿Por qué elegir CDADA GV3 sobre otras marcas?

R5: CDADA ofrece:

● Automatización avanzada en la producción → alta calidad y consistencia

● Sólida certificación CE con informes de prueba detallados

● Amplia gama de accesorios (AE/AN/AU/AS) para una funcionalidad mejorada

● Precios competitivos sin comprometer la calidad.

● Entrega rápida y soporte técnico para OEM y distribuidores.
