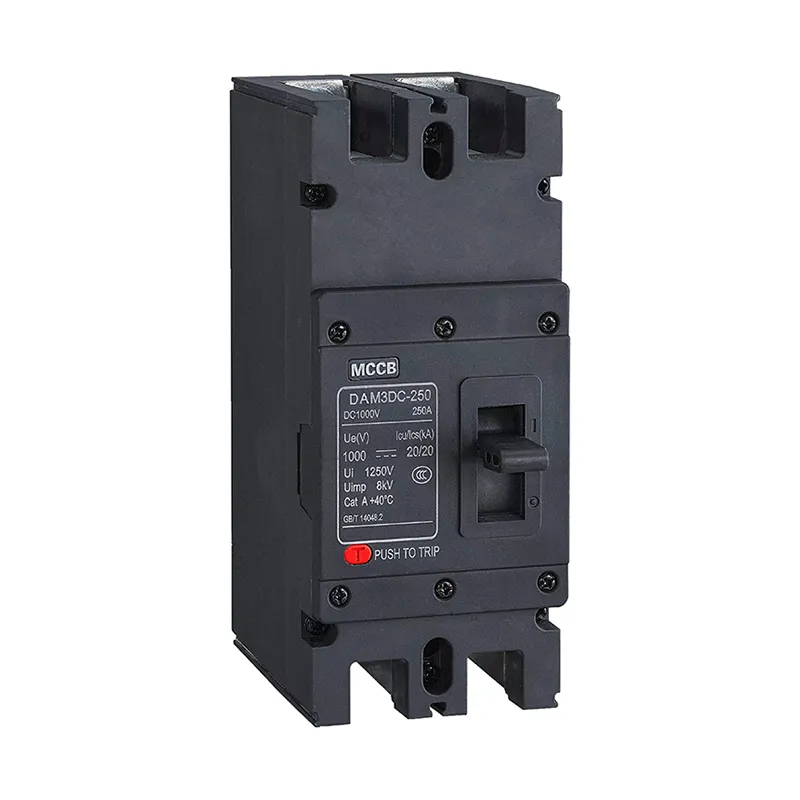

Disyuntor de caja moldeada de 1000 V CC

Diseñado para las exigentes necesidades de los sistemas modernos de energía renovable, el disyuntor de caja moldeada de 1000 V CC de la serie CDADA DAM3PV ofrece una sólida protección contra sobrecargas y cortocircuitos en redes eléctricas de CC e instalaciones fotovoltaicas (PV) de hasta 1500 V CC y 800 A. Shanghai DADA Electric CO., LTD., como fabricante, nuestro DC MCCB de alto rendimiento está optimizado específicamente para granjas solares, plantas de almacenamiento de baterías, infraestructura de carga de vehículos eléctricos y microrredes de CC industriales.

A diferencia de los disyuntores de CA, la serie DAM3PV cuenta con un sistema especializado de extinción de arco que interrumpe de forma segura los arcos de CC de alta energía, algo fundamental en sistemas donde el voltaje permanece constante y los arcos no se autoextinguen. Con voltajes de trabajo nominales de 1000 V o 1500 V CC, admite arquitecturas solares residenciales/comerciales (1000 V) y de escala de servicios públicos (1500 V).

Disponible en configuraciones 2P, 3P y 4P, el DAM3PV ofrece corrientes de marco de 250 A a 800 A y corrientes nominales ajustables (por ejemplo, 100 A–250 A para marcos de 250). Proporciona la máxima capacidad de corte de hasta 40 kA (a voltajes más bajos) y 20 kA a 1000 V/1500 V CC, lo que garantiza una resolución de fallas confiable incluso en conjuntos grandes. El disyuntor incluye función de aislamiento incorporada, protección IP20 y admite operación manual o eléctrica, además de contactos auxiliares, de disparo en derivación y de alarma para monitoreo y control remotos.

Certificado según estándares internacionales y construido para entornos hostiles (grado de contaminación 3, –5 °C a +40 °C), el CDADA DAM3PV es la opción segura, escalable y preparada para el futuro para la protección de energía de CC.

Especificaciones clave

¿Por qué elegir el disyuntor de caja moldeada CDADA de 1000 V CC?

★ Verdadera tecnología de interrupción del arco CC

El conducto de arco especialmente diseñado y el sistema de extinción magnético garantizan una interrupción segura de fallas de CC de alto voltaje, no un disyuntor de CA modificado.

★ Optimizado para energía solar para sistemas de 1000 V y 1500 V

Cubre todos los principales voltajes de cadenas fotovoltaicas, desde tejados hasta escala de servicios públicos, con una clara correspondencia entre polos y voltajes.

★ Alta capacidad de ruptura al voltaje del sistema

20 kA a 1000 V CC cumple con los requisitos IEC para grandes plantas solares: garantiza una coordinación selectiva con dispositivos posteriores.

★ Aislamiento incorporado + Accesorios

Funciona como dispositivo protector y aislador de mantenimiento; Admite disparo remoto y retroalimentación de estado a través de módulos opcionales.

★ Robusto para entornos hostiles

La clasificación de grado de contaminación 3 y el amplio rango de temperatura lo hacen adecuado para instalaciones en el desierto, la costa o en tejados.

★ Cumplimiento y soporte global

Diseñado según estándares IEC, respaldado por el equipo técnico de Shanghai DADA, con documentación en inglés para proyectos internacionales.

Aplicaciones típicas

Granjas solares a escala de servicios públicos: protección lateral de CC en la entrada del combinador o inversor

Fotovoltaico comercial en tejados: agregación de cadenas de 1000 V y aislamiento de fallos

Sistemas de almacenamiento de energía en baterías (BESS): protección del bus de CC

Estaciones de carga rápida para vehículos eléctricos: distribución de CC de alta potencia

Redes CC de ferrocarriles y telecomunicaciones: protección confiable del circuito de energía de respaldo

¿Por qué elegir CDADA?

★ contamos con una línea de productos dedicada a "CC solar", que incluye disyuntores, fusibles, SPD y combinadores de CC diseñados para los requisitos únicos de los sistemas fotovoltaicos.

★ Los servicios OEM (su marca en nuestros productos) y ODM (diseño personalizado) son nuestros puntos fuertes. Apoyamos el etiquetado privado y el embalaje personalizado.

★ Nuestras principales ventajas son:

1) Certificaciones internacionales completas,

2) Fuerte capacidad OEM/ODM,

3) Alta relación costo-rendimiento,

4) Capacidad de producción confiable a gran escala,

5) Amplia experiencia exportadora.

Preguntas frecuentes

P1: ¿Puedo utilizar un MCCB de CA para sistemas solares de 1000 V CC?

R1: Absolutamente no. Los disyuntores de CA no pueden interrumpir de manera confiable los arcos de CC debido a la falta de cruce por cero. Esto corre el riesgo de fallas catastróficas, incendios o daños al equipo. Utilice siempre un MCCB certificado por CC como CDADA DAM3PV.

P2: ¿Cuál es la diferencia entre DAM3PV-250 y DAM3PV-400HU?

R2: El sufijo “HU” denota un mayor rendimiento, incluido un control de arco mejorado, terminales más grandes y compatibilidad con cubiertas de supresión de arco. Los modelos HU se recomiendan para aplicaciones solares críticas.

P3: ¿Necesito una cubierta de arco?

A3: Muy recomendable en armarios cerrados. La “cubierta de arco cero” contiene plasma durante la interrupción, lo que mejora la seguridad del operador y reduce el daño interno, especialmente importante a 1000 V+.

P4: ¿Se puede utilizar como interruptor de desconexión manual?

R4: Sí. Todos los modelos DAM3PV tienen características de aislamiento, lo que significa que proporcionan una separación de contactos visible y cumplen con los estándares de seguridad para el aislamiento de mantenimiento.

P5: ¿Por qué elegir CDADA en lugar de ABB, Schneider o Eaton para los MCCB de CC?

R5: CDADA ofrece:

● Protección rentable de 1000 V/1500 V CC sin comprometer la seguridad

● Ecosistema completo de accesorios (derivación, alarma, control remoto)

● Entrega más rápida y soporte localizado en Asia, África y LATAM

● Fiabilidad de campo comprobada en >10 GW de proyectos solares instalados en todo el mundo.
