Disyuntor de corriente residual electromagnético

Para seguridad de misión crítica donde la confiabilidad no puede depender de la alimentación externa, elija el disyuntor de corriente residual electromagnético (RCCB) CDADA. Diseñado por Shanghai DADA Electric CO., LTD según los estándares IEC 61008-1, este RCCB puramente electromagnético funciona sin circuitos electrónicos ni voltaje auxiliar, lo que lo hace inmune a fluctuaciones de energía, sobretensiones o pérdidas de neutro.

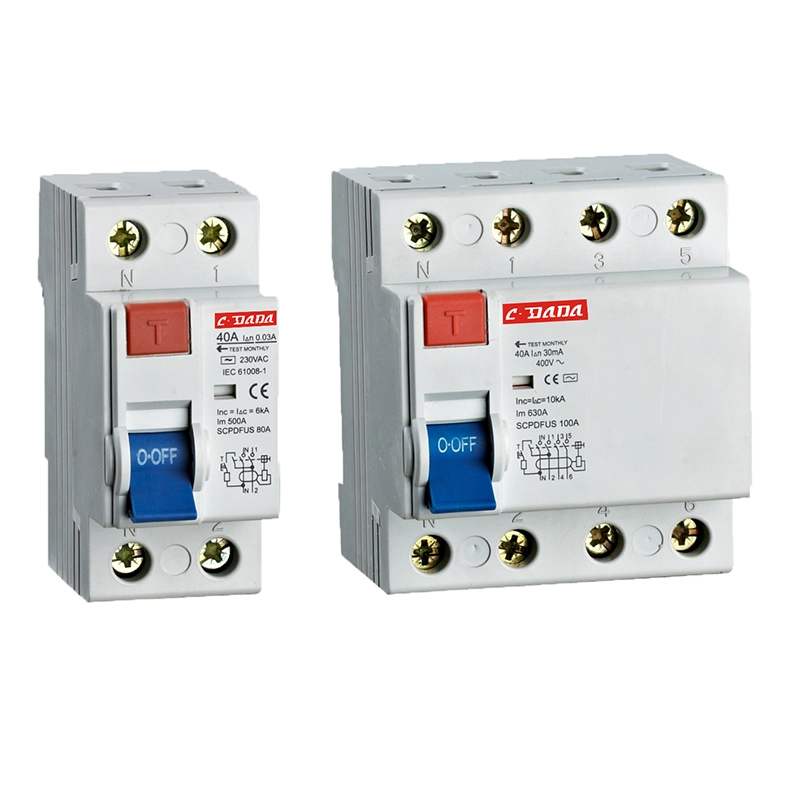

Disponible en configuraciones 2P (1+N) y 4P (3+N) con corrientes nominales de 16 A a 100 A y sensibilidades de 10 mA, 30 mA o 100 mA, ofrece protección contra fallas a tierra a prueba de fallas en entornos de red contaminados, con alta humedad o inestables.

Con una clasificación de cortocircuito condicional de 6 kA, carcasa importada retardante de llama e indicador de posición de contacto, el RCCB electromagnético CDADA es confiable en sitios industriales, infraestructura rural y paneles de exportación donde la confiabilidad mecánica absoluta es más importante.

Especificaciones clave

Tipo: RCCB electromagnético (sin electrónica, no requiere alimentación auxiliar)

Estándar: IEC 61008-1

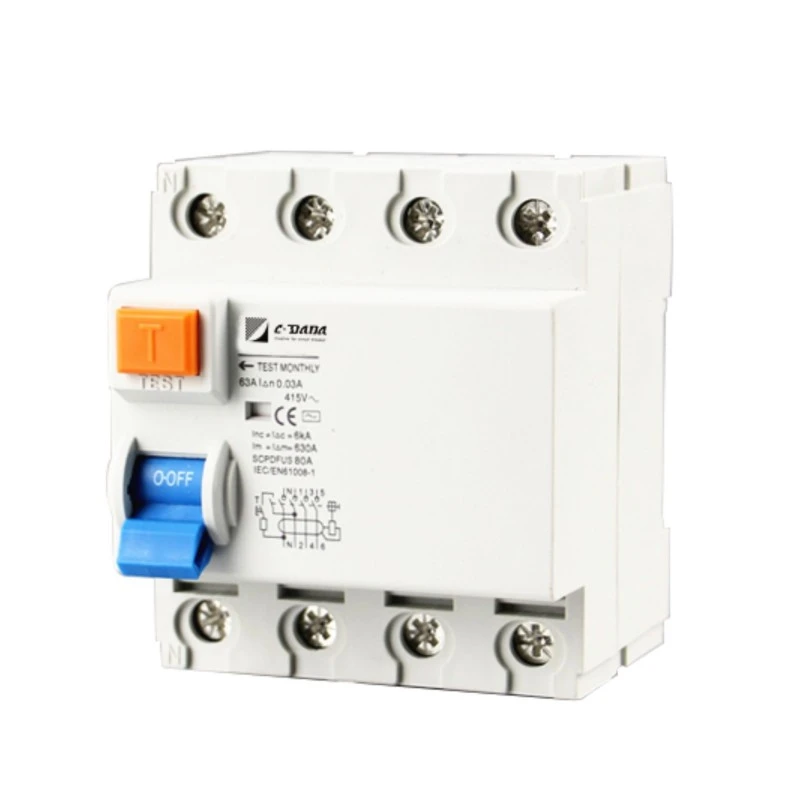

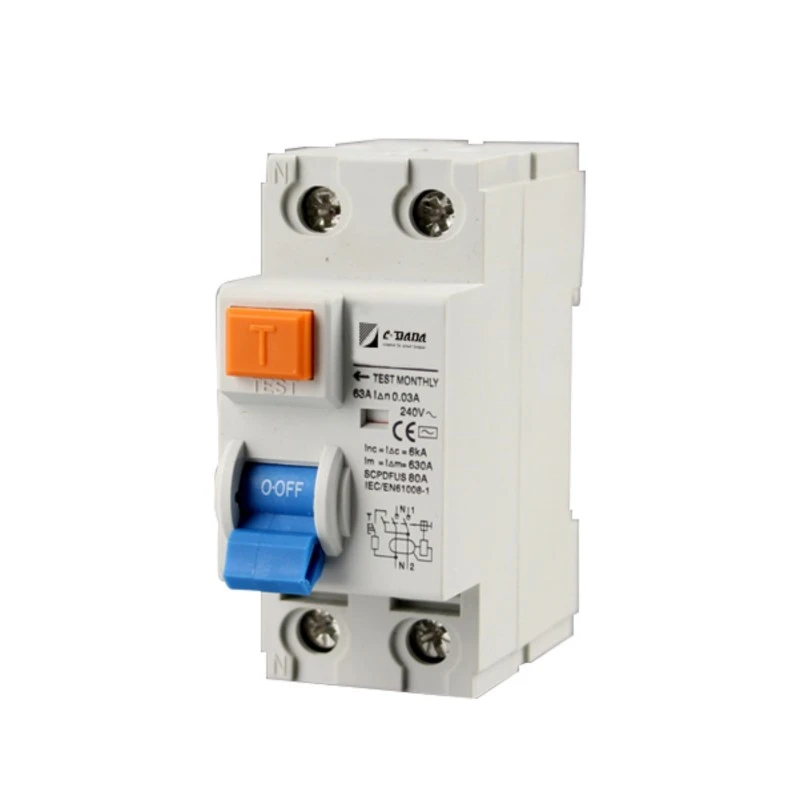

Polos: 2P (1+N) o 4P (3+N)

Corriente nominal (pulgadas): 16 A, 25 A, 32 A, 40 A, 63 A, 80 A, 100 A.

Tensión nominal:

2P: 240 VCA

4P: 240/415 VCA

Sensibilidad (I△n): 10mA, 30mA, 100mA

Corriente sin disparo: 0,5 × I△n

Tiempo de disparo en I△n: ≤ 0,1 segundos

Capacidad de cierre y desconexión (I₄m):

500A (En ≤ 40A)

630A (En ≥ 63A)

Corriente de cortocircuito condicional (Inc): 6kA

Tensión de resistencia al impulso (Uimp): 6000 V

Grado de Protección: IP20

Montaje: carril DIN de 35 mm, ancho de 45 mm

Terminales: Tipo pin, soporta cables de hasta 35mm²

Carcasa: Plástico importado ignífugo, resistente al calor y a prueba de impactos

Temperatura de funcionamiento: Adecuado para entornos contaminados o hostiles

Indicador visual: Indicador de condición del contactor (muestra el estado ON/OFF)

Mecanismo de disparo: Liberación electromagnética pura: funciona incluso sin voltaje en la línea

¿Por qué elegir el RCCB electromagnético CDADA?

★ Dependencia cero del voltaje de suministro

A diferencia de los RCCB electrónicos, el disyuntor de corriente residual electromagnético no requiere energía auxiliar: se dispara de manera confiable incluso si el neutro se rompe, el voltaje colapsa o durante apagones.

★ Fiabilidad inigualable en condiciones difíciles

El diseño especial del terminal y los materiales de alta calidad garantizan un rendimiento estable en ambientes polvorientos, húmedos o corrosivos, ideal para granjas, túneles y gabinetes para exteriores.

★ Diseño inherentemente a prueba de fallos

Sin semiconductores = sin envejecimiento, sin fallas de software, sin sensibilidad EMI. Sólo física mecánico-magnética, probada durante décadas.

★ Cumplimiento de estándares globales

Totalmente compatible con IEC 61008-1, adecuado para proyectos internacionales que requieren una protección robusta y sin mantenimiento.

★ Comentarios operativos claros

El indicador de posición de contacto incorporado permite una confirmación visual instantánea, algo fundamental para las auditorías de seguridad y el mantenimiento.

★ Respetando la confidencialidad del cliente, prestamos servicios a numerosos distribuidores y socios OEM en todo el mundo que suministran a importantes proyectos y mercados locales.

★ Nuestros equipos de ventas e ingeniería se esfuerzan por responder a todas las consultas técnicas dentro de las 24 horas hábiles.

Aplicaciones típicas

Electrificación Rural: Zonas con redes inestables o débiles

Plantas industriales: entornos con alta EMI (soldadoras, motores)

Túneles y minas: condiciones húmedas y contaminadas

Sistemas de respaldo: donde no se puede garantizar la integridad neutral

Paneles de exportación: para mercados que exigen confiabilidad electromagnética pura (por ejemplo, partes de África, Medio Oriente, Sudeste Asiático)

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la diferencia entre los RCD tipo A y tipo AC? A1:

● Tipo AC: Sólo detecta fugas de CA sinusoidales suaves (por ejemplo, por fallas del calentador).

● Tipo A: Detecta fugas de CA + CC pulsante (por ejemplo, de cargadores de teléfono, controladores LED, lavadoras). → El tipo A se requiere en instalaciones modernas con cargas electrónicas. CDADA ofrece ambos tipos: confirme las necesidades de su aplicación.

P2: ¿Cuál es la diferencia entre los RCCB electrónicos y electromagnéticos?

Característica	RCCB electrónico	RCCB electromagnético
Energía requerida	Sí (necesita voltaje de línea)	No – funciona a 0V
Dependencia neutral	Falla si el neutral se rompe	Todavía funciona sin neutral
Sensibilidad EMI	Puede producirse un disparo falso cerca de motores/VFD	Inmune a EMI
Costo	Más bajo	Ligeramente más alto
Caso de uso	Redes urbanas estables	Sistemas hostiles, rurales o críticos

P3: ¿Este RCCB electromagnético admite protección personal de 30 mA?

R3: Sí, está disponible en 10 mA, 30 mA y 100 mA. La versión de 30 mA cumple con los requisitos IEC para protección contra descargas vitales.

P4: ¿Se puede utilizar en sistemas de puesta a tierra TT?

R4: Absolutamente. De hecho, los RCCB electromagnéticos son los preferidos en los sistemas TT porque no dependen de una referencia neutral estable, que puede estar ausente o tener una alta impedancia en las configuraciones TT.

P5: ¿Por qué elegir CDADA para el disyuntor de corriente residual electromagnético?

R5: CDADA ofrece:

● Diseño electromagnético que cumple verdaderamente con IEC 61008-1

● Sin componentes electrónicos ocultos: funcionamiento magnético puro

● Carcasa ignífuga de alta calidad para mayor seguridad.

● Fiabilidad comprobada en entornos contaminados

● Soporte OEM: precios al por mayor, documentos de certificación, muestreo rápido
