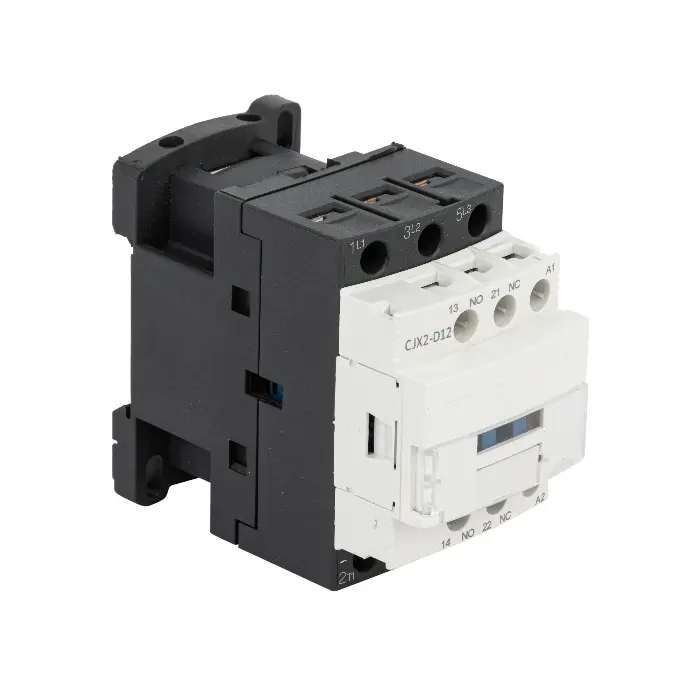

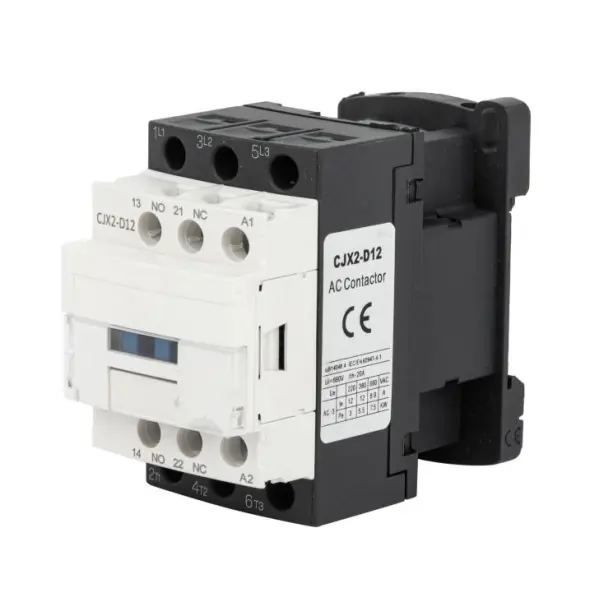

Contactor D

Model:LC1-D Series

Shanghai DADA Electric es un fabricante confiable y tenemos nuestras propias marcas, CDADA. Nuestro contactor D (Serie LC1-D) tiene certificación IEC 60947-4-1, 3P/4P, hasta 620 A, clasificación AC-3/AC-4. Amplias opciones de voltaje de bobina. Recomendamos este producto para control de motores y automatización industrial, contáctenos para una cotización.

Enviar Consulta

Descripción del Producto

Diseñe un control de motor confiable y conmutación de energía con el contactor CDADA LC1-D Serie D, un contactor de CA de alto rendimiento diseñado por Shanghai DADA Electric CO.,LTD para cumplir con los estándares IEC/EN 60947-4-1. Diseñada para aplicaciones industriales, comerciales y de infraestructura, la serie LC1-D admite configuraciones de 3 o 4 polos con corrientes nominales de 9 A a 95 A (hasta 620 A en variantes de servicio pesado) y controla motores trifásicos de jaula de ardilla de hasta 45 kW (a 380–415 V, servicio AC-3).

Equipado con contactos auxiliares estándar 1NO+1NC, se integra perfectamente con relés de sobrecarga térmica para una protección total del motor. Con opciones de bobina de CA o CC (24 V–600 V), categorías de utilización AC-3 y AC-4 y un diseño robusto clasificado para aislamiento de 690 V, el contactor CDADA D ofrece un rendimiento confiable en ciclos frecuentes de arranque y parada, sistemas transportadores, bombas, compresores y unidades HVAC, incluso en entornos exigentes con una temperatura ambiente de hasta 40 °C y 2000 m de altitud.

D Contactor

Especificaciones clave

Serie: Contactor D

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Estándar: IEC/EN 60947-4-1

Certificación: CE

Polos: 3P o 4P (seleccionable)

Corriente operativa nominal (AC-3): 9 A – 95 A (hasta 620 A en rango extendido)

Control de potencia del motor (AC-3):

380/415V: 4kW – 45kW

660/690V: hasta 45kW

Categorías de utilización: AC-3 (motores de jaula de ardilla), AC-4 (conexión y avance lento)

Voltaje de aislamiento nominal: 690 V CA.

Temperatura ambiente: –5°C a +40°C

Altitud: ≤ 2000m

Montaje: Plano vertical ±5°, Categoría de montaje III

Contactos Auxiliares: 1NO + 1NC (estándar en todos los modelos)

Opciones de bobina:

Bobinas de CA: 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Bobinas de CC: 24 V, 36 V, 48 V, 110 V, 220 V

Ficha técnica

Elementos		Modelo	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Polo			3/4	3/4	3/4	3/4	3/4
Contacto auxiliar			1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC
Corriente nominal de calefacción convencional (A) AC-1			20	20	30	40	50
Operacional clasificado corriente (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Tensión nominal de aislamiento (V CA)			690	690	690	690	690
Poder de controlado trifásico motor de jaula (AC-3)	kilovatios	220/230 VCA 380/415 VCA 660/690 VCA	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Bobina de CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobina CC (V)			24,36,48,110,220

Elementos		Modelo	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Polo			3/4	3/4	3/4	3/4	3/4
Circuito auxiliar Cat:AC-15,Ue=4 15V le=0.95A Ith=10A			1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC
Corriente nominal de calefacción convencional (A) AC-1			60	80	80	110	110
Operacional clasificado corriente (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Tensión nominal de aislamiento (V CA)			690	690	690	690	690
Poder de controlado trifásico motor de jaula (AC-3)	kilovatios	220/230 VCA 380/415 VCA 660/690 VCA	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Bobina de CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobina CC (V)			24,36,48,110,220

Elementos			Modelo		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Polo					3		3		3		3/4		3/4
Corriente nominal de calefacción convencional (A) AC-1					200		200		200		275		280
Operacional clasificado corriente (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Tensión nominal de aislamiento (V CA)					690		690		690		690		690
Poder de controlado trifásico motor de jaula (AC-3)	kilovatios		380/415 VCA 660/690 VCA		55		75		75		90		110
					80		100		100		110		140
Bobina de CA (V)					110,127,220,240,380,415,440,480,500,600
Elementos				Modelo		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Polo						3/4		3/4		3/4		3/4
Corriente nominal de calefacción convencional (A) AC-1						360		430		580		850
Operacional clasificado corriente (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Tensión nominal de aislamiento (V CA)						690		690		690		690
Potencia de trifásico controlado motor de jaula (AC-3)		kilovatios		380/415 VCA 660/690 VCA		160		200		250		335
						220		280		330		450
Bobina de CA (V)						110, 127,220,240,380,415,440,480,500,600

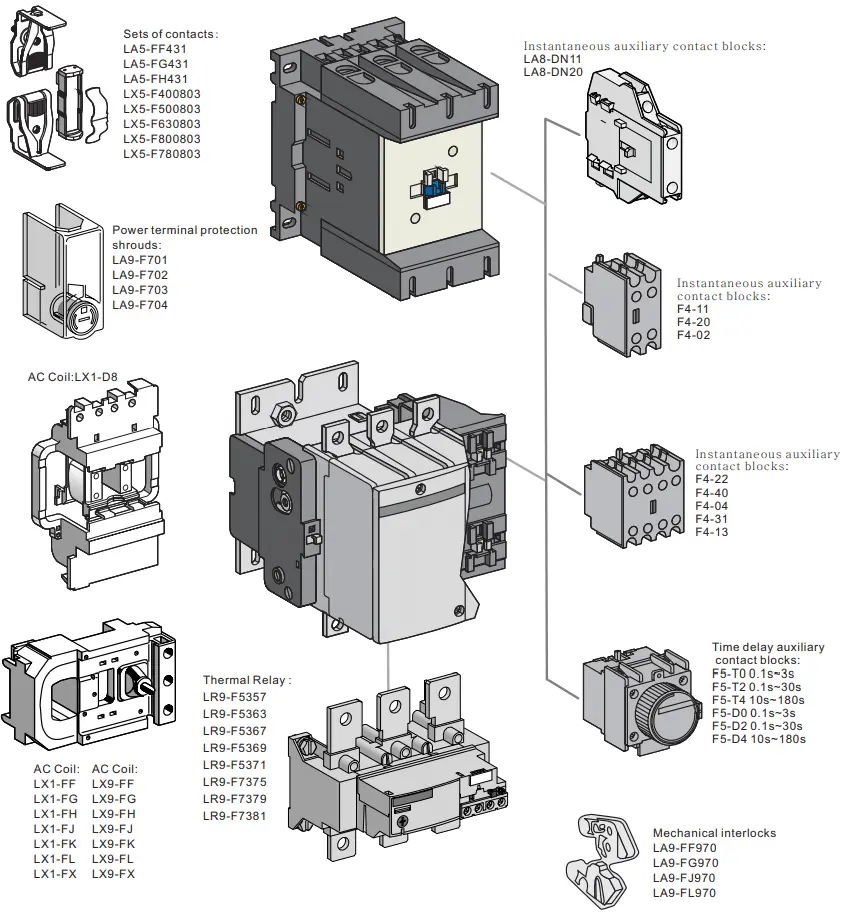

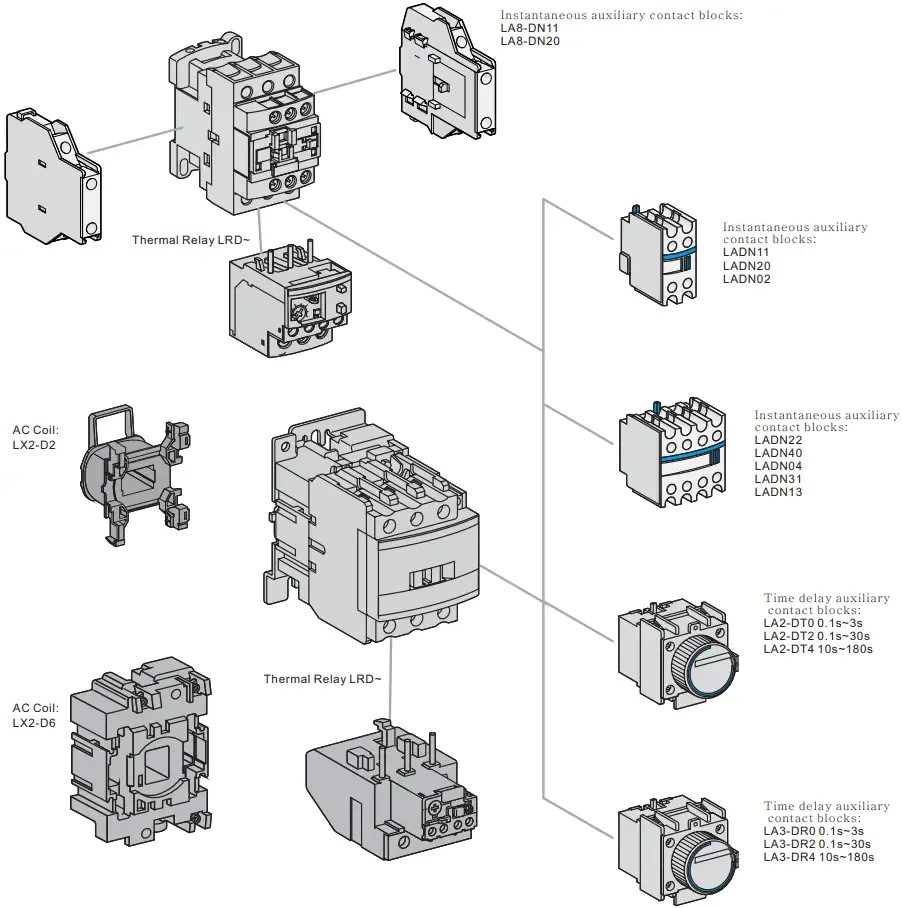

Accesorios

D Contactor

¿Por qué elegir el contactor CDADA D?

★ Verdadero cumplimiento de IEC

Diseñado y probado según IEC/EN 60947-4-1, lo que garantiza la aceptación e interoperabilidad global.

★ Solución de control total del motor

Combínelo con relés de sobrecarga térmica CDADA para conjuntos completos de arrancadores de motor: sobrecarga + cortocircuito + aislamiento.

★ Amplia flexibilidad de voltaje

Elija entre 13 voltajes de bobina de CA y 5 de CC, ideales para proyectos globales o paneles de voltaje mixto.

★ Robusto para trabajo pesado

Admite servicio AC-4 (marcha atrás/taponamiento frecuente), perfecto para grúas, elevadores y transportadores.

★ Integración Plug-and-Play

Los contactos auxiliares estándar 1NO+1NC permiten un fácil enclavamiento, señalización o retroalimentación del PLC.

★ Confiabilidad de grado industrial

Probado para alta resistencia eléctrica, baja resistencia de contacto y supresión de arco estable, minimizando el tiempo de inactividad.

★ Nuestras ventajas clave son: 1) Certificaciones internacionales completas, 2) Fuerte capacidad OEM/ODM, 3) Alta relación costo-rendimiento, 4) Capacidad de producción confiable a gran escala, 5) Amplia experiencia en exportación.

D Contactor

★ Nuestros productos se exportan con éxito al sudeste asiático, Medio Oriente, América del Sur, África, Europa y los países de la CEI, con un fuerte enfoque en los mercados de la Franja y la Ruta.

D Contactor

Aplicaciones típicas

D Contactor Arrancadores de Motor: Bombas, ventiladores, compresores, mezcladores

D Contactor Sistemas HVAC: control de enfriadores y ventiladores

D Contactor Automatización Industrial: Líneas transportadoras, máquinas envasadoras.

D Contactor Gestión de edificios: control de ascensores, bancos de iluminación.

D Contactor Energía y Agua: Tratamiento de aguas residuales, sistemas de riego.

Preguntas frecuentes

P1: ¿Qué significa “Contactor D”?

A1: “D” se refiere a la designación de serie (LC1-D) utilizada globalmente para esta plataforma de contactores de CA modular y estandarizada. No es una clasificación técnica, pero está ampliamente reconocida en la construcción de paneles por su compatibilidad con accesorios como relés de sobrecarga y enclavamientos mecánicos.

P2: ¿Cuál es la diferencia entre el servicio AC-3 y AC-4?

A2:

● AC-3: Arranque/parada normal de motores de jaula de ardilla (p. ej., bombas, ventiladores). Menor estrés.

● AC-4: Taponamiento, avance lento o marcha atrás frecuentes (p. ej., grúas, polipastos). Mayor estrés eléctrico → requiere contactos más robustos. → CDADA LC1-D está clasificado para ambos, lo que lo hace versátil.

P3: ¿Puedo usar este contactor sin un relé de sobrecarga?

A3: No recomendado para cargas de motor. El contactor sólo conmuta la alimentación, no protege contra sobrecargas. Emparéjelo siempre con un relé de sobrecarga térmico o electrónico para la seguridad del motor.

P4: ¿Están disponibles versiones de 4 polos?

R4: ¡Sí! Todos los modelos LC1-D admiten configuraciones 3P o 4P, ideales para aplicaciones de conmutación de neutro o sistemas de 4 cables.

P5: ¿Por qué elegir CDADA sobre otros contactores de la serie D?

R5: CDADA ofrece:

● Cumplimiento genuino de IEC 60947-4-1 con informes de prueba

● Rango de voltaje de bobina más amplio (incluidos 415 V, 480 V, 600 V para exportación)

● Calidad constante con contactos de aleación de plata y conductos de arco.

● Precios adaptados a los OEM y entrega rápida de muestras

● Certificaciones globales (CE) y documentación en inglés.
