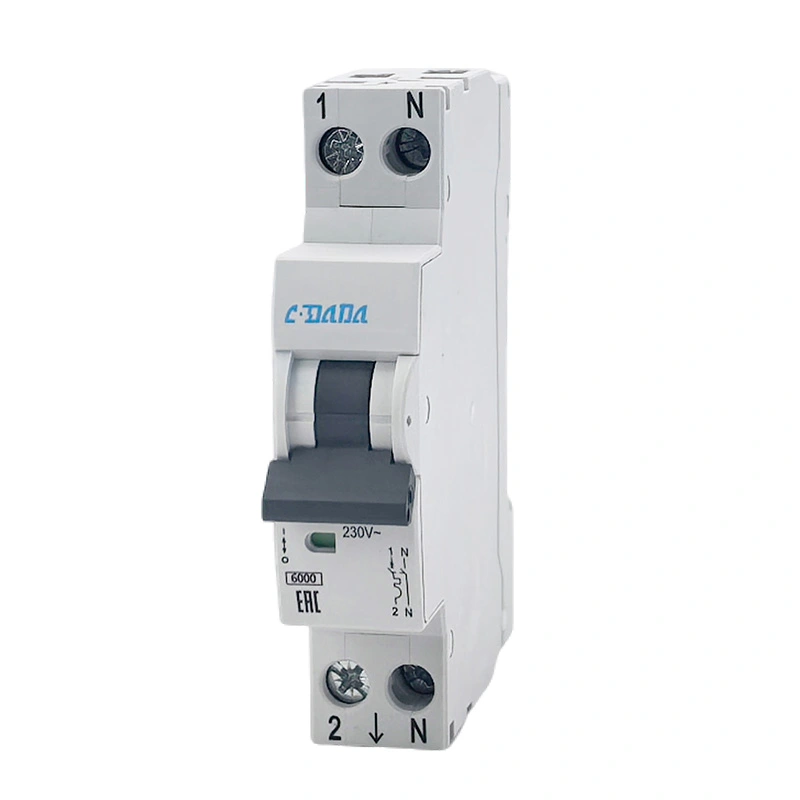

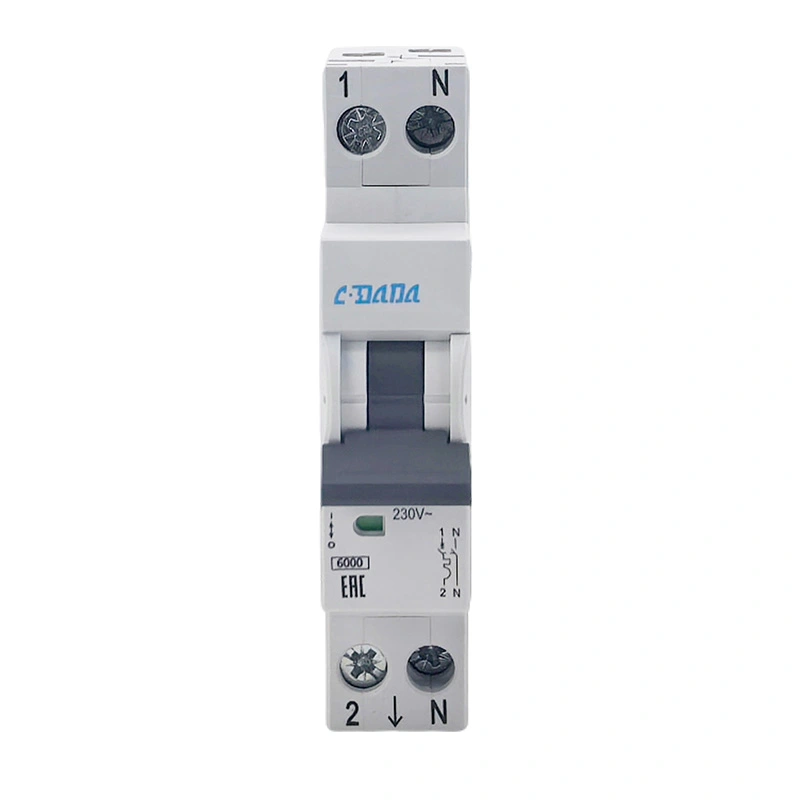

Disyuntor miniatura DPN 6KA

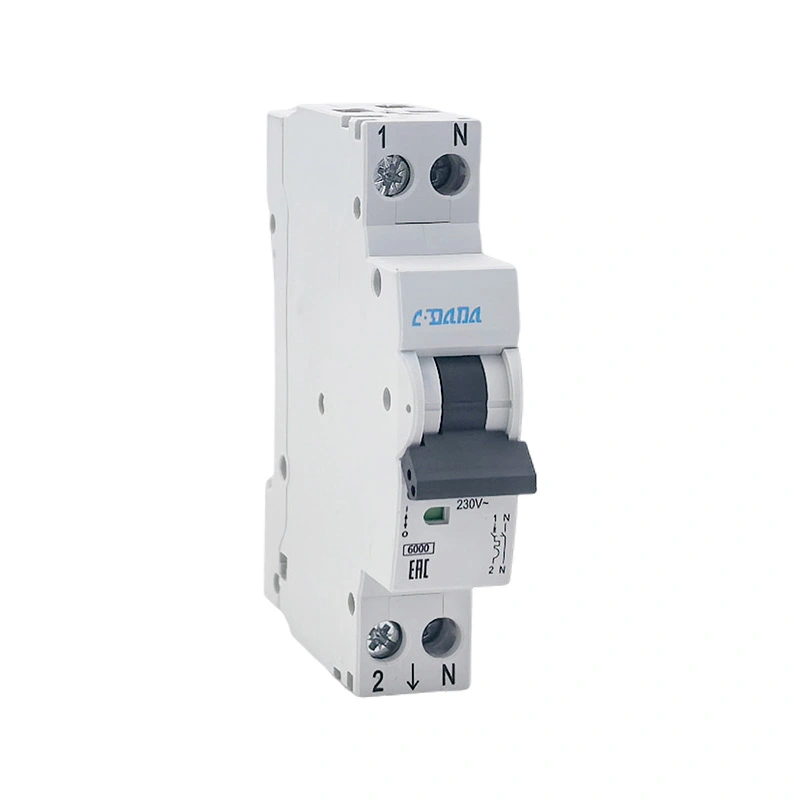

El disyuntor en miniatura CDADA DAB7N DPN 6KA es un disyuntor en miniatura profesional de doble apertura 1P+N desarrollado independientemente por Shanghai DADA Electric, un fabricante confiable con más de 40 años de experiencia. Con una alta capacidad de corte de 6 kA, operación sincrónica y diseño de polo N "hacer primero, romper después", mejora efectivamente el rendimiento de extinción del arco y protege los circuitos y equipos de manera segura. Ampliamente utilizado en cajas de distribución, decoración del hogar, energía comercial y circuitos de iluminación, es la primera opción para compradores, distribuidores y clientes OEM a nivel mundial.

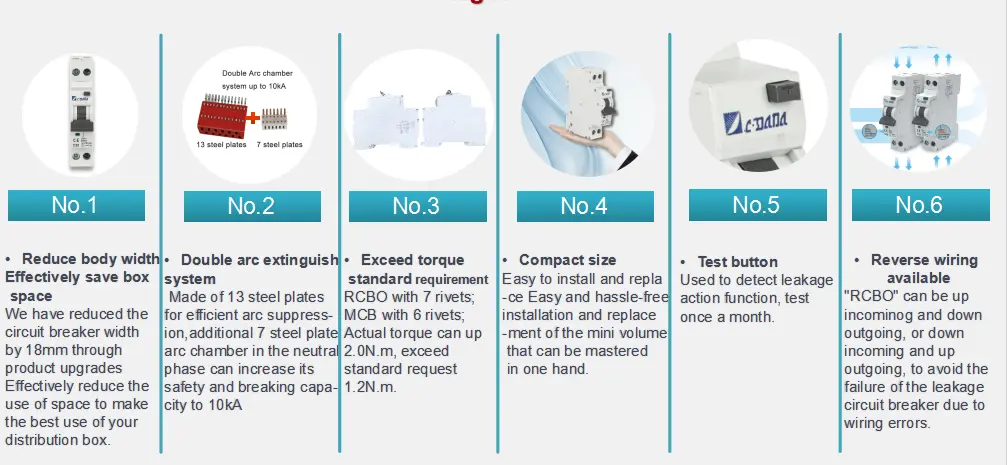

¿Cuáles son las ventajas de MCB DPN 6KA?

★ Estructura 1P+N DPN, puntos de ruptura duales, más segura y confiable

★ El polo N hace primero y rompe después, mejora la capacidad de ruptura del arco

★ Capacidad de corte real de 6kA, fuerte protección contra cortocircuitos

★ Ancho compacto de 17,8 mm, ahorra espacio en el gabinete

★ Curvas de disparo B/C disponibles para diferentes cargas

★ Grado de protección IP20, seguro al tacto

★ Amplio rango de cableado: cable flexible de 1–25 mm²

★ Montaje en carril DIN, instalación rápida y estable.

★ Resistencia a altas y bajas temperaturas: -25 ℃ ~ + 50 ℃

★ Larga vida mecánica hasta 20.000 veces

Aplicaciones

El disyuntor en miniatura CDADA DPN 6KA se utiliza ampliamente en:

★ Edificios residenciales, apartamentos, villas, decoración del hogar.

★ Oficinas, comercios, hoteles, escuelas, hospitales.

★ Circuitos de iluminación, tomas de corriente, pequeños equipos eléctricos.

★ Electrodomésticos: calentadores de agua, aires acondicionados, calentadores eléctricos.

★ Reconstrucción de circuitos antiguos y actualización de cajas de distribución.

★ Sistemas de distribución de energía de baja tensión comerciales y civiles.

Tabla de parámetros técnicos

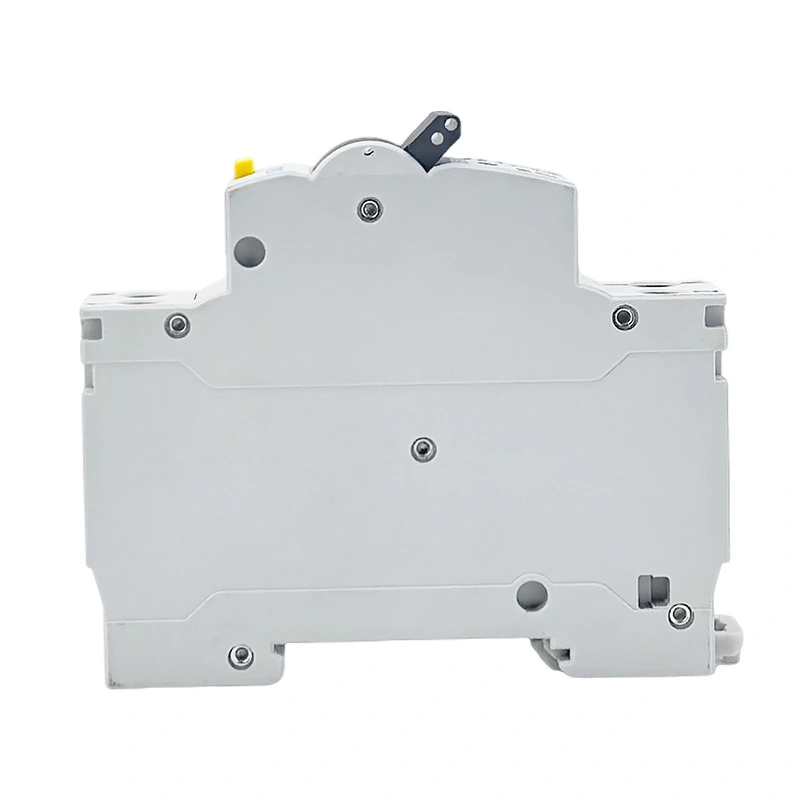

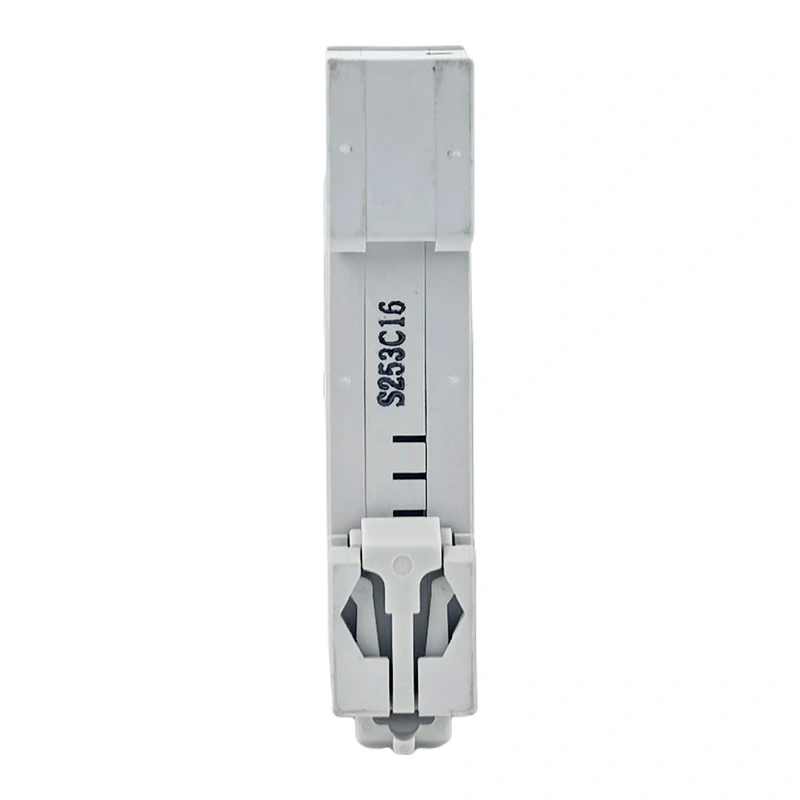

Dimensiones del contorno

★ Longitud: 82,5 mm

★ Altura: 73,2 mm

★ Ancho: 17,8 mm (ancho estándar de 1 módulo)

★ Montaje: carril DIN de 35 mm

★ Cableado: adecuado para cable flexible/rígido de 1–25 mm²

★ Espesor de la barra colectora: 0,8–2 mm

Artículos de prueba estándar

★ 1,13En prueba sin disparo (≥1 hora)

★ Prueba de disparo de 1,45 In (<1 hora)

★ Prueba de acción de sobrecarga de 2,55 pulgadas

★ Prueba de disparo instantáneo magnético (3In/5In para curva B/C)

★ Prueba de tensión soportada dieléctrica

★ Prueba de aumento de temperatura

★ Prueba de capacidad de corte en cortocircuito (6kA)

★ Prueba de vida mecánica y eléctrica.

★ Prueba de funcionamiento a alta y baja temperatura

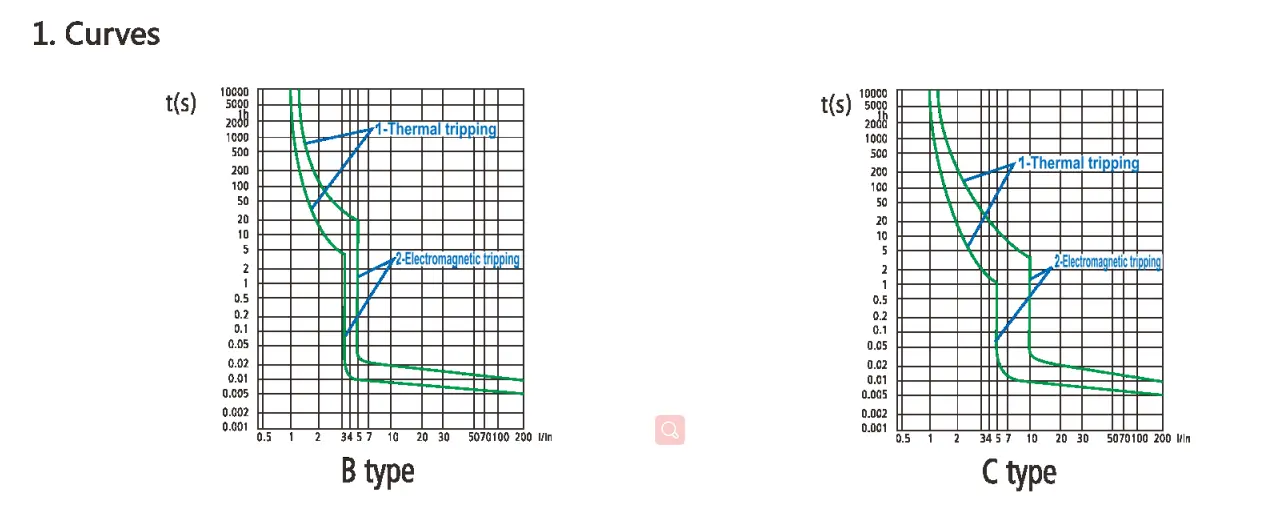

Curvas características de disparo

CEI 60898-1

Liberación magnética

Cuando se produce un cortocircuito, el disparo instantáneo se logra mediante un imán con núcleo de hierro. Según la norma IEC60898, este producto se puede dividir en tres tipos: B, C y D.

Liberación térmica

●Una vez que se produce una sobrecarga en el circuito, la tira bimetálica del disyuntor se doblará debido al calor, provocando que los contactos se desconecten y provocando un disparo térmico;

●La norma IEC define el rango de tiempo de disparo para diferentes corrientes de sobrecarga;

●La temperatura ambiente de prueba de referencia es de 30 °C.

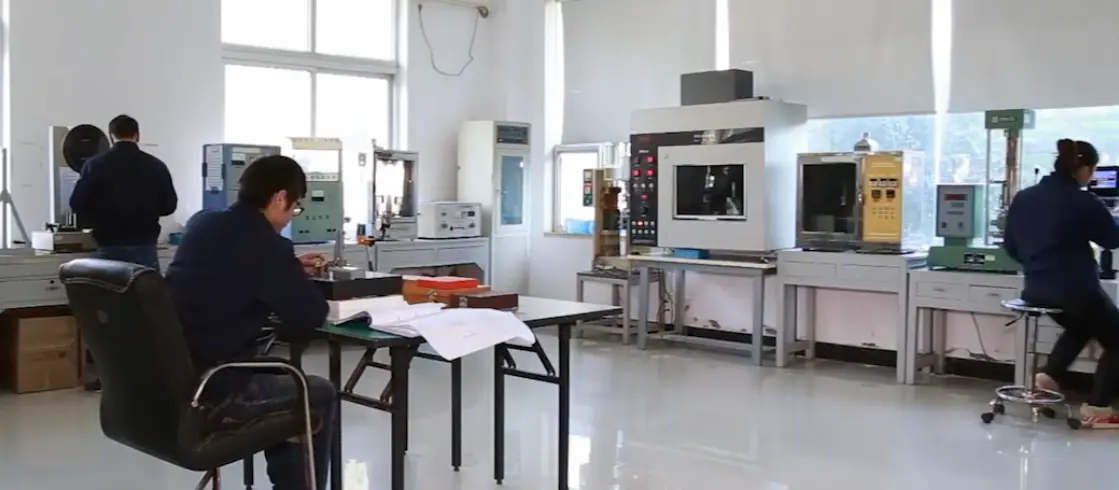

Proceso de control de calidad

1. Inspección de entrada de materia prima y verificación de certificación.

2. Moldeo por inyección automático y estampado de metales de precisión.

3. Montaje y calibración de productos semiacabados

4. Prueba característica de disparo 100% total

5. Soportar pruebas de rendimiento de voltaje y aislamiento

6. Prueba de envejecimiento a alta y baja temperatura

7. Inspección de apariencia, dimensiones y logotipo

8. Inspección de envío y embalaje final

Embalaje y envío

★ Caja de exportación estándar con forro a prueba de golpes.

★ Caja grupal empaquetada para evitar rayones.

★ Etiqueta clara: modelo, corriente, polos, cantidad, certificación

★ Adecuado para transporte marítimo, aéreo y terrestre.

★ Admite embalaje OEM, logotipo personalizado y etiqueta

Casos de éxito de clientes

CDADA MCB DPN 6KA se ha exportado a más de 50 países y regiones:

★ Suministro a granel a largo plazo para distribuidores europeos y asiáticos

★ Proyectos de renovación de circuitos domésticos en Medio Oriente y África

★ Cooperación OEM con marcas eléctricas internacionales reconocidas

★ Soporte de distribución de energía para desarrolladores inmobiliarios.

★ Pedidos estables de contratistas eléctricos e integradores de sistemas

¿Por qué elegir DADA Eléctrico?

★ Más de 40 años de experiencia profesional en I+D y producción de disyuntores

★ 90% de los componentes principales producidos internamente, control de calidad estable

★ Certificación ISO9001, pleno cumplimiento de las normas internacionales.

★ Certificaciones completas: CE, CB, CCC, etc.

★ Gran capacidad de producción, entrega rápida para pedidos al por mayor

★ Soporte técnico profesional y servicio postventa.

★ Acepte personalización OEM y ODM para satisfacer las demandas del mercado.

★ Sistema logístico global, entrega segura y puntual.
