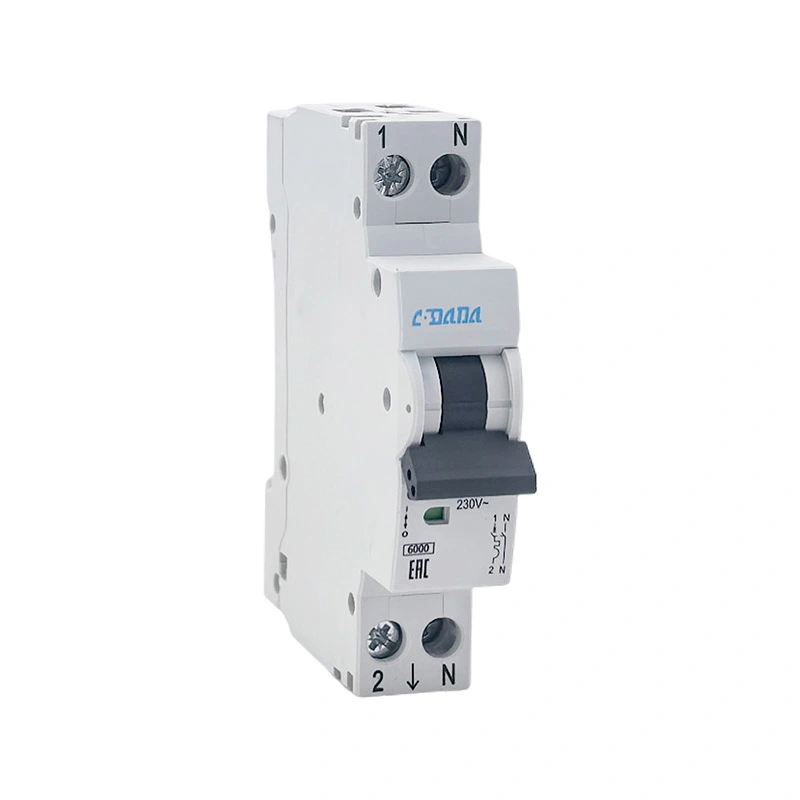

¿Cuál es el principio de funcionamiento de un disyuntor?

El principio de funcionamiento de uncortacircuitosGira en torno a la lógica central de seguimiento, juicio y ejecución. A través de su mecanismo de disparo incorporado y sistema de extinción de arco, logra un control normal de conexión y desconexión de circuitos y una rápida interrupción de circuitos defectuosos. Específicamente, se puede dividir en modo de funcionamiento normal y modo de protección contra fallas. El sistema de extinción de arco es un mecanismo auxiliar crucial que garantiza un disparo fiable.

Cuando un circuito experimenta fallas como sobrecarga, cortocircuito o subtensión, la unidad de disparo incorporada activa el mecanismo de bloqueo para desbloquearlo, logrando el disparo automático. Diferentes fallos corresponden a diferentes principios de disparo:

Protección contra sobrecarga (principio de disparo térmico)

Componente central: tira bimetálica (hecha de dos láminas de metal con coeficientes de expansión térmica significativamente diferentes presionadas entre sí).

Lógica de funcionamiento: cuando el circuito está sobrecargado, la corriente excede continuamente el valor nominal, lo que hace que la tira bimetálica se doble y deforme debido al calor. Cuando la deformación alcanza un umbral, empuja el mecanismo de bloqueo para desbloquearlo y el contacto móvil rompe el circuito bajo la acción de un resorte.

Características: Acción retardada; Las sobrecargas de corta duración (como el arranque del motor) no provocarán disparos, evitando disparos falsos.

Protección contra cortocircuitos (principio de disparo electromagnético)

Componente central: bobina electromagnética (enrollada alrededor de un núcleo de hierro).

Lógica de funcionamiento: cuando se produce un cortocircuito, la corriente aumenta instantáneamente a decenas o incluso cientos de veces el valor nominal. La bobina electromagnética genera una fuerte fuerza electromagnética que atrae el núcleo de hierro para golpear el mecanismo de bloqueo y desbloquear instantáneamente el circuito.

Características: Acción rápida a nivel de milisegundos, capaz de cortar el circuito en un tiempo extremadamente corto, evitando quemaduras por arco en los equipos o provocando incendios.

Protección contra subtensión/pérdida de tensión (principio de disparo por subtensión)

Componente principal: Bobina de disparo por subtensión, conectada en paralelo en el circuito para monitorear el voltaje.

Lógica de funcionamiento: cuando el voltaje cae por debajo de aproximadamente el 70% del valor nominal o se pierde por completo, la fuerza electromagnética de la bobina de disparo desaparece y el núcleo de hierro, bajo la acción del resorte, activa el mecanismo de bloqueo para desbloquearlo, cortando el circuito.

Función: Evita el funcionamiento anormal del equipo y daños bajo voltaje bajo, y evita el peligro de seguridad causado por el arranque repentino del equipo cuando se restablece la energía.

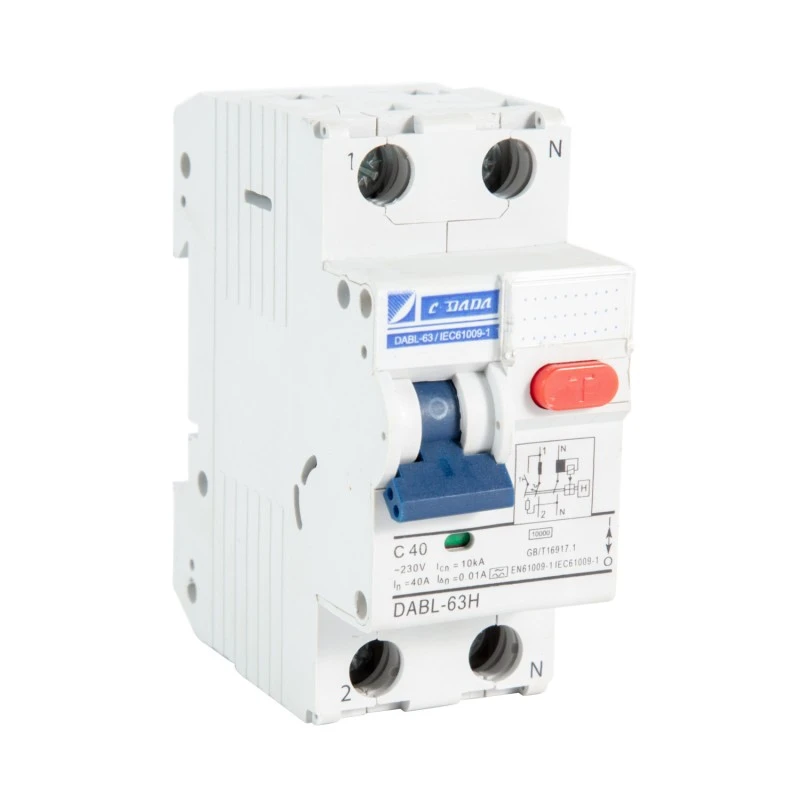

Protección contra fugas (principio de protección de corriente residual)

Componente principal: Transformador de corriente de secuencia cero.

Lógica de funcionamiento: en circunstancias normales, las corrientes en las líneas de fase y neutro son iguales en magnitud y opuestas en dirección. El flujo magnético en el núcleo del transformador se cancela entre sí, lo que da como resultado que no haya salida de corriente inducida. Cuando se produce una fuga (como una descarga eléctrica), se pierde algo de corriente a través del suelo, lo que provoca un desequilibrio en las corrientes bifásicas. El transformador genera una señal inducida que activa la unidad de disparo.

Características: Umbral de funcionamiento bajo (comúnmente 30 mA), priorizando la seguridad personal.
