Disyuntor tipo CA con funcionamiento de corriente residual

Cumpla con los estándares de seguridad globales con el disyuntor tipo CA CDADA DAM1L con operación de corriente residual, un MCCB de fuga a tierra de alta integridad diseñado por Shanghai DADA Electric CO., LTD. para una protección confiable contra fallas a tierra de CA sinusoidales únicamente (según IEC 60755).

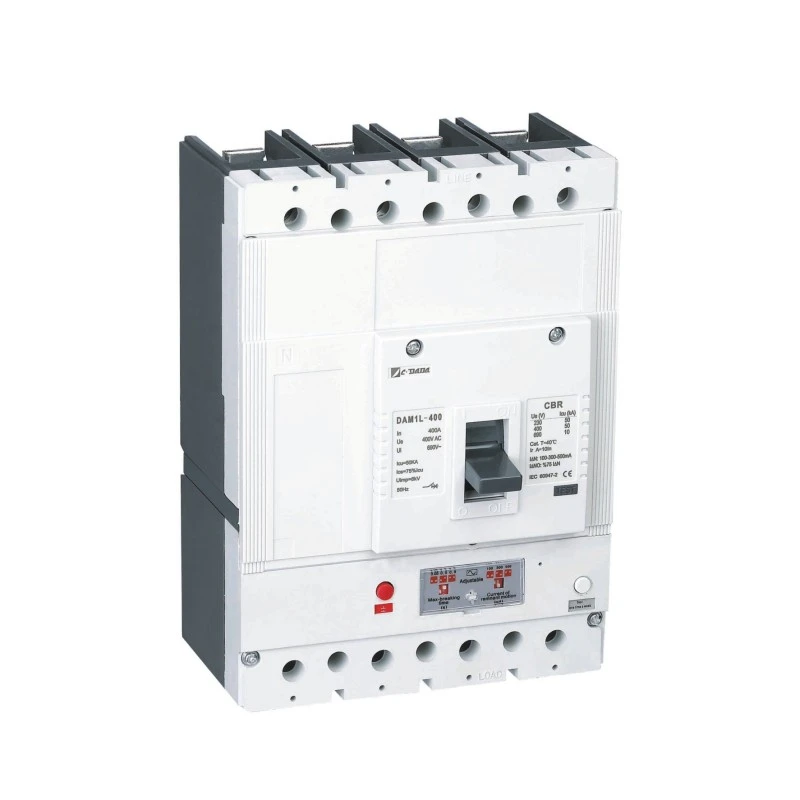

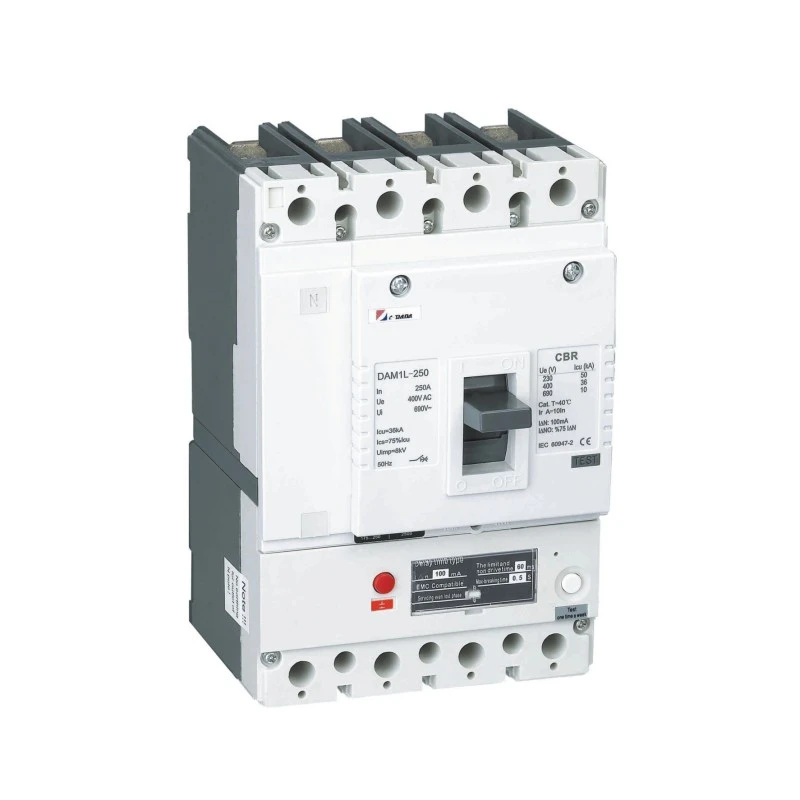

Diseñado como un disyuntor de caja moldeada 4P con clasificación de 10 A a 500 A a 400 V/415 V, integra protección contra sobrecarga, cortocircuito y corriente residual en una unidad compacta. Con certificación CE, CB y SEMKO, el DAM1L es ideal para aplicaciones donde la detección de fugas de CA pura es suficiente, como cableado residencial estándar, circuitos de iluminación o cargas de motor sin unidades electrónicas.

Con I△n ajustable (30 mA–1000 mA), electrónica alimentada por múltiples fases (operativa hasta 50 V) y separación de arco robusta, ofrece un rendimiento a prueba de fallas en edificios, túneles e infraestructura, al mismo tiempo que cumple estrictamente con los requisitos de RCD de tipo CA.

Especificaciones clave

Características clave:

★ Circuito RCD con alimentación multifásica → funciona a ≥50 V

★ Botón de pulsar para probar

★ Contactos principales y de arco separados

★ Disparador magnético ajustable (0,8–1,0×In)

★ Fuerte inmunidad EMI

★ Soporte completo de accesorios (disparo en derivación, contactos auxiliares, mango giratorio)

¿Por qué elegir CDADA AC TIPO CBR?

★ Cumplimiento verdadero del tipo de CA

A diferencia de los dispositivos tipo A “universales”, el CBR tipo CA de CDADA está optimizado solo para fugas de CA sinusoidales, lo que ofrece una mayor rentabilidad donde no hay cargas electrónicas (por ejemplo, VFD, SMPS).

★ Diseño de energía a prueba de fallas

La electrónica RCD extrae energía de todas las fases, lo que garantiza el funcionamiento incluso durante una pérdida monofásica o una subtensión grave, una ventaja fundamental sobre los competidores con alimentación monofásica.

★ Funciones de seguridad duales

● 30 mA: Cumple con IEC para protección personal contra descargas eléctricas.

● 100 mA–1000 mA: previene incendios por fallas de aislamiento en cables y cajas de conexiones

★ Protección ajustable en campo

Ajuste la sensibilidad y el retardo de tiempo para que coincidan con las condiciones de instalación, evitando viajes molestos y manteniendo el cumplimiento del código.

★ Integración de grado industrial

Combina MCCB y RCD en una unidad sellada, lo que ahorra espacio, reduce los errores de cableado y garantiza una coordinación perfecta.

★ Aceptado globalmente

Con CE, CB y SEMKO, está aprobado para su uso en Europa, Medio Oriente, África y Asia, ideal para fabricantes de paneles orientados a la exportación.

★ Nuestros productos han sido suministrados para proyectos de redes eléctricas, plantas industriales, edificios comerciales y proyectos de infraestructura en muchos países.

★ Invertimos continuamente en I+D, monitoreamos los estándares globales y las tendencias del mercado y colaboramos con expertos de la industria para mejorar nuestra cartera de productos.

Aplicaciones típicas

Edificios Residenciales: Paneles principales o subcircuitos (iluminación, enchufes) sin electrónica

Iluminación comercial: circuitos de techo de oficina, luces de pasillo.

Cargas de motores tradicionales: bombas, ventiladores, compresores (no accionados por VFD)

Infraestructura: Iluminación de túneles, armarios de calle, salas de máquinas de ascensores.

Proyectos sensibles a los costos: donde los RCD tipo A son innecesarios y están sobreespecificados

Preguntas frecuentes

P1: ¿Qué significa “TIPO CA” para un dispositivo de corriente residual?

R1: Los CBR de TIPO CA responden solo a corrientes residuales alternas sinusoidales suaves (por ejemplo, provenientes de aislamientos dañados en calentadores o motores). No detectan pulsaciones de CC de dispositivos electrónicos como cargadores de teléfonos o controladores LED. Utilice el tipo A si tales cargas están presentes.

P2: ¿Puedo usar este AC CBR 63A para un circuito de enchufe doméstico?

R2: Sólo si el circuito no tiene dispositivos electrónicos (por ejemplo, cargas resistivas puras como lámparas incandescentes o teteras antiguas). Para hogares modernos con televisores, computadoras portátiles o luces LED, elija un RCD tipo A.

P3: ¿Por qué debería elegir el tipo AC en lugar del tipo A?

R3: Menor costo y mayor inmunidad a disparos falsos en ambientes puramente de CA. Si su sistema no tiene rectificadores, inversores o fuentes de alimentación conmutadas, el tipo CA es suficiente y más económico.

P4: ¿Funciona si falla una fase?

R4: ¡Sí! El circuito RCD se alimenta mediante un suministro multifásico, por lo que permanece activo incluso durante una pérdida de fase o una caída de voltaje a 50 V, lo que garantiza una protección continua contra fugas.

P5: ¿Por qué elegir CDADA para disyuntores tipo CA con operación de corriente residual?

R5: CDADA ofrece:

● Diseño tipo CA que cumple con IEC 60755

● MCCB + RCD integrado en una unidad (sin problemas de compatibilidad)

● Electrónica alimentada por múltiples fases para mayor confiabilidad

● Ajustabilidad in situ de I△n y retardo de tiempo

● Certificaciones globales (CE/CB/SEMKO) con precios compatibles con los OEM
