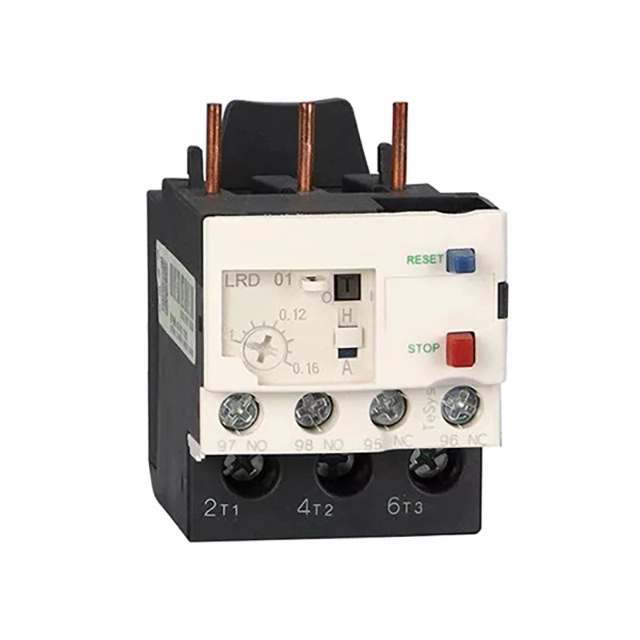

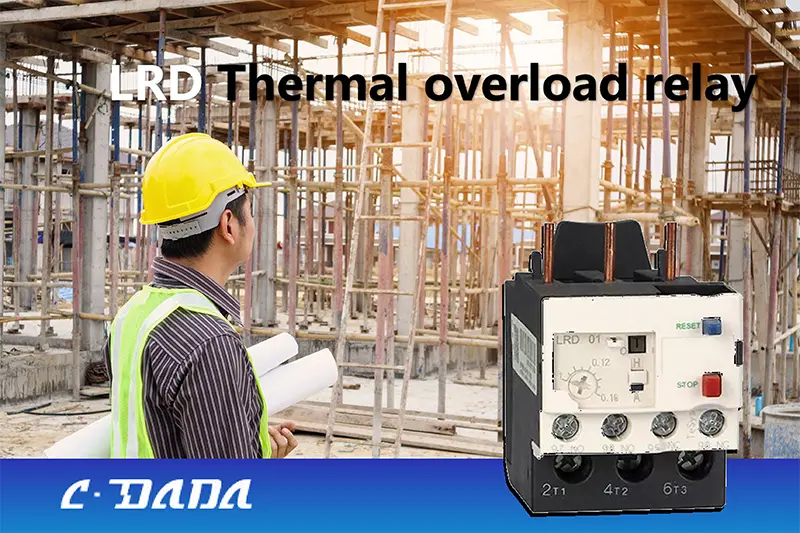

Relé de sobrecarga térmica LRD

Proteja sus motores de daños costosos con el relé de sobrecarga térmica CDADA LRD. Somos un proveedor profesional que puede ofrecer productos para una protección de motores inteligente y confiable en aplicaciones industriales y comerciales. Diseñado para funcionar perfectamente con los contactores CDADA serie D (D09–D95), el relé LRD proporciona una defensa integral contra:

● Sobrecargas

● Fallo de fase (pérdida de fase)

● Tiempos de inicio excesivamente largos

● Parada prolongada del rotor

Con un rango de corriente ajustable de 0,1 A a 104 A, opciones de reinicio manual o automático y un botón de prueba incorporado para verificación de circuito y simulación de disparo, la serie LRD garantiza seguridad y facilidad de mantenimiento. El indicador de disparo ofrece un estado visual claro, mientras que la cubierta sellada evita cambios de configuración no autorizados, ideal para entornos hostiles o regulados. Certificado para uso global y compatible con contactores estándar montados en riel DIN, el relé térmico LRD de CDADA es la opción inteligente para conjuntos completos de arrancadores de motor.

Especificaciones clave

Serie: Relé de sobrecarga térmica LRD

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

Compatibilidad: Pares con contactores D09–D95 (serie LC1-D)

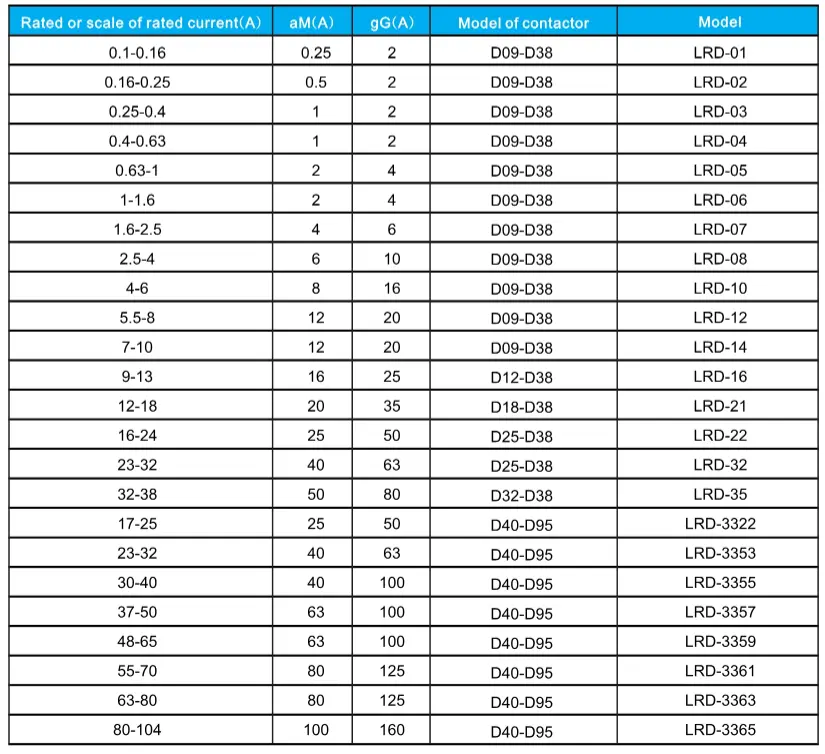

Rango de corriente nominal: 0,1 A – 104 A (varios modelos disponibles)

Polos: 3 polos (monitorea todas las fases en busca de desequilibrio)

Funciones de protección:

★ Sobrecarga térmica

★ Detección de fallo de fase

★ Monitoreo de tiempo de inicio prolongado

★ Protección contra pérdida del rotor

Modo de reinicio: manual o automático (interruptor selector)

Botón de prueba: Simula un disparo: activa los contactos auxiliares NO y NC

Botón de parada: abre solo el contacto NC (para señalización de parada de emergencia)

Indicador de disparo: la bandera visual muestra el estado de disparo

Bloqueo de configuración: la cubierta se puede sellar para evitar manipulaciones

Contactos auxiliares: Estándar 1NO + 1NC (para circuitos de alarma, PLC o enclavamiento)

Montaje: Se monta directamente en contactores CDADA compatibles (diseño a presión)

Certificación: Cumple con IEC 60947-4-1 (documentación CE disponible)

¿Por qué elegir el relé de sobrecarga térmica CDADA LRD?

★  Protección completa del motor

Va más allá de la sobrecarga básica: detecta pérdida de fase, arranques prolongados y paradas que pueden destruir motores silenciosamente.

★ Integración perfecta de contactores

El diseño a presión se adapta perfectamente a los contactores CDADA D09–D95, sin necesidad de soportes ni adaptadores.

★ Funciones de fácil mantenimiento

★ El botón TEST verifica el circuito de control sin necesidad de apagar y encender

★ El indicador de viaje claro acelera la resolución de problemas

★ La cubierta sellable cumple con los requisitos de auditoría de seguridad

★  Operación flexible

Elija reinicio manual (para sistemas críticos para la seguridad) o reinicio automático (para equipos desatendidos).

★ Compatibilidad global

La amplia gama actual abarca desde bombas pequeñas hasta grandes motores industriales, ideal para fabricantes de equipos originales que exportan a todo el mundo.

★ Seguridad rentable

Previene el desgaste del motor, reduce el tiempo de inactividad y evita reparaciones costosas: retorno de la inversión en semanas.

★ Solicitamos activamente comentarios de los clientes y del mercado, realizamos auditorías internas periódicas, invertimos en capacitación del personal y nuevas tecnologías, y comparamos las mejores prácticas de la industria.

★ Nuestros precios son competitivos. No nos posicionamos como los más baratos, sino como los que ofrecemos el mejor valor: calidad superior, certificación completa y un sólido soporte de servicio en comparación con muchos fabricantes más pequeños.

Aplicaciones típicas

Conjuntos de arrancadores de motor: emparejados con contactores para bombas, ventiladores y compresores

Sistemas transportadores: protege contra paradas provocadas por atascos

Unidades HVAC: protege a los enfriadores y ventiladores de desequilibrios de fase

Maquinaria Agrícola: Bombas de riego en zonas rurales con redes inestables

Paneles de control OEM: compactos, confiables y fáciles de cablear

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la diferencia entre un relé de sobrecarga térmica y un MPCB?

A1:

● MPCB (p. ej., GV2/GV3): combina cortocircuito + sobrecarga + aislamiento en un solo dispositivo.

● Relé térmico (LRD): Sólo proporciona protección contra sobrecarga y pérdida de fase; debe usarse con un contactor y un fusible/MCB para una protección completa.

→ LRD es más preciso para fallas específicas del motor y, a menudo, tiene un costo menor en instalaciones grandes.

P2: ¿Puedo usar LRD con contactores que no sean CDADA?

A2: El LRD está optimizado para la serie CDADA D (D09–D95). Si bien el ajuste mecánico puede variar, recomendamos utilizar pares de contactor-relé CDADA para obtener rendimiento garantizado y soporte de garantía.

P3: ¿Cómo funciona la protección contra fallas de fase?

R3: Si se pierde una fase, las dos fases restantes consumen mayor corriente, lo que provoca un calentamiento desigual en las tiras bimetálicas. El LRD detecta este desequilibrio y se dispara en cuestión de segundos, evitando daños monofásicos.

P4: ¿Cuál es el propósito del botón "Detener" frente al botón "Reiniciar"?

A4:

● Botón de parada: abre temporalmente el contacto NC (p. ej., para señalización de emergencia); no reinicia el relé.

● Botón de reinicio: Devuelve el relé al estado listo después de un disparo (sólo funciona cuando se borra la falla).

P5: ¿Por qué elegir CDADA LRD sobre otras marcas?

R5: CDADA ofrece:

● Verdadero mecanismo diferencial térmico (no imitación electrónica)

● Compatibilidad total con los contactores de la serie D: plug-and-play

● Configuraciones sellables para cumplimiento (p. ej., ISO, auditorías de seguridad)

● Botones de prueba y parada para diagnósticos mejorados

● Precios competitivos con calidad que cumple con la normativa CE
