Interruptor de cambio de carril DIN 125A

El interruptor de cambio de carril DIN 125A de la serie CDADA SF es una solución de conmutación robusta y operada manualmente diseñada por Shanghai DADA Electric CO.,LTD para una fuente de alimentación dual confiable o conversión de carga en aplicaciones comerciales, industriales y de infraestructura. Cumple con IEC 60947-3 y EN 60947-3, este interruptor admite sistemas de CA 50/60 Hz de hasta 400 V y maneja corrientes continuas de hasta 125 A en la categoría de utilización AC-22A (cargas mixtas resistivas e inductivas).

Con una manija manual clara de 3 posiciones (I – OFF – II), permite una conmutación segura entre la red principal y el generador de respaldo, transformadores duales o circuitos redundantes, mientras que la posición central APAGADO garantiza un aislamiento completo, fundamental para el mantenimiento y la seguridad. Diseñado para montaje en riel DIN estándar TH35, se integra perfectamente en tableros de distribución modernos junto con MCB, contactores y protectores contra sobretensiones.

Con contactos de alta conductividad, mecanismo de cierre/desconexión rápido asistido por resorte y componentes internos lubricados con precisión, el modelo 125A ofrece 8500 operaciones mecánicas y 1500 ciclos eléctricos en condiciones nominales. Nota: carece de cámara de extinción de arco, por lo que debe usarse con fusibles o disyuntores aguas arriba para protección contra cortocircuitos.

Especificaciones clave (modelo 125A)

¿Por qué elegir el interruptor de cambio de carril DIN CDADA 125A?

★ Confiabilidad de alta corriente

Diseñado para funcionamiento continuo de 125 A, ideal para bombas grandes, unidades HVAC o sistemas de respaldo de centros de datos.

★ Aislamiento verdadero con posición APAGADO

La posición central "O" desconecta ambas fuentes, eliminando el riesgo de retroalimentación o activación accidental.

★ Listo para riel DIN para paneles modernos

Ahorra espacio y simplifica la instalación en cuadros de distribución compactos o modulares.

★  Construcción de grado industrial

Los contactos accionados por resorte, el eje lubricado y la capacidad del terminal de 50 mm² garantizan una estabilidad a largo plazo.

★ Cumplimiento de estándares globales

Certificado según IEC 60947-3, aceptado en todo el mundo para uso comercial e industrial ligero.

★ Guía de operación segura

Incluye recomendación de mango extendido para modelos 125A: garantiza una conmutación controlada y de recorrido completo.

Aplicaciones típicas

Transferencia de energía de emergencia: Red principal ↔ Generador (hospitales, torres de telecomunicaciones)

Sistemas de energía redundantes: UPS dual o conmutación por transformador

Maquinaria Industrial: Selección de fuentes para grandes motores o sistemas de calefacción.

Gestión de edificios: iluminación de respaldo o enrutamiento de energía del ascensor

Integración de energías renovables: aislamiento de la red versus el sistema híbrido solar

Acerca de CDADA

★ Contamos con un equipo profesional de I+D y un proceso de desarrollo estándar. Puede proporcionar un excelente servicio personalizado.

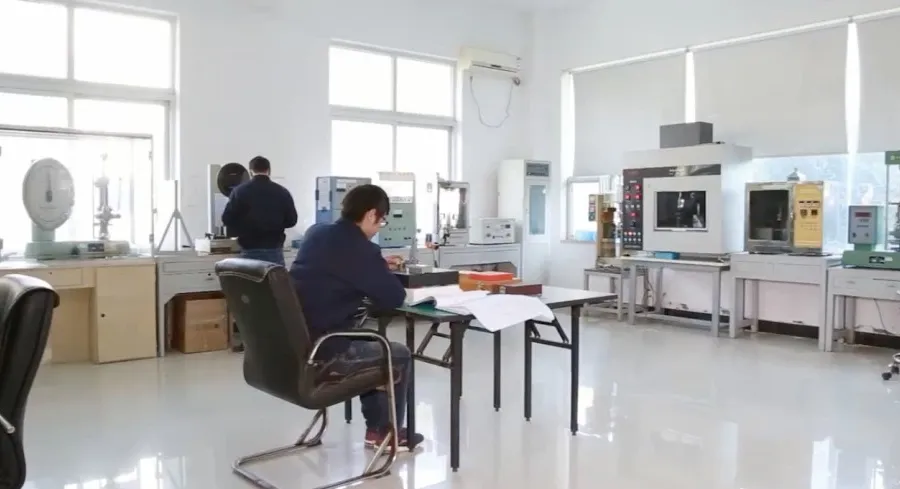

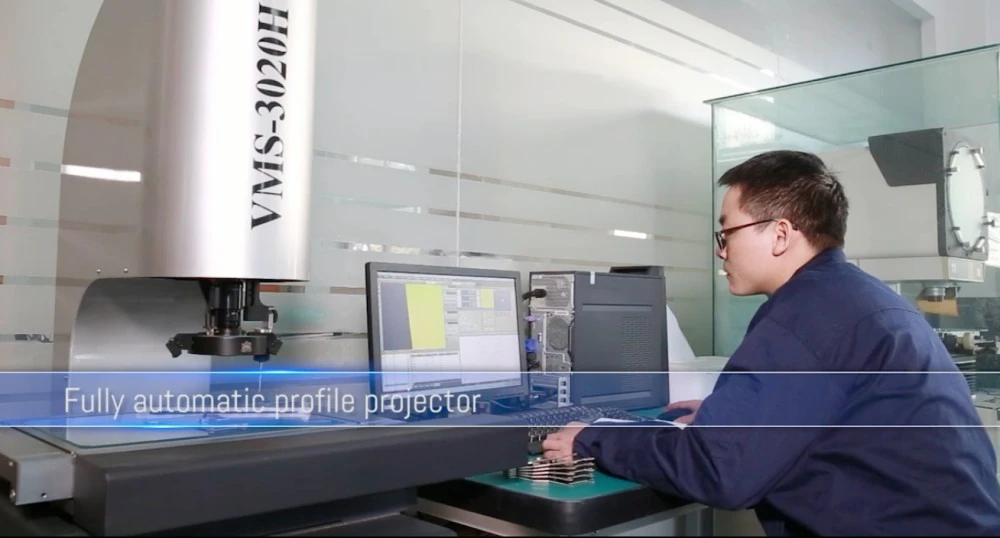

★ Contamos con un laboratorio completamente funcional, nuestro laboratorio puede ser presenciado, podemos realizar cargas térmicas, límites magnéticos y de disparo, vida útil del mecanismo y EMC en nuestro laboratorio.

★ ofrecemos programas de asociación estructurados para distribuidores, agentes y socios OEM en mercados clave, brindando soporte de ventas, materiales de marketing y términos competitivos.

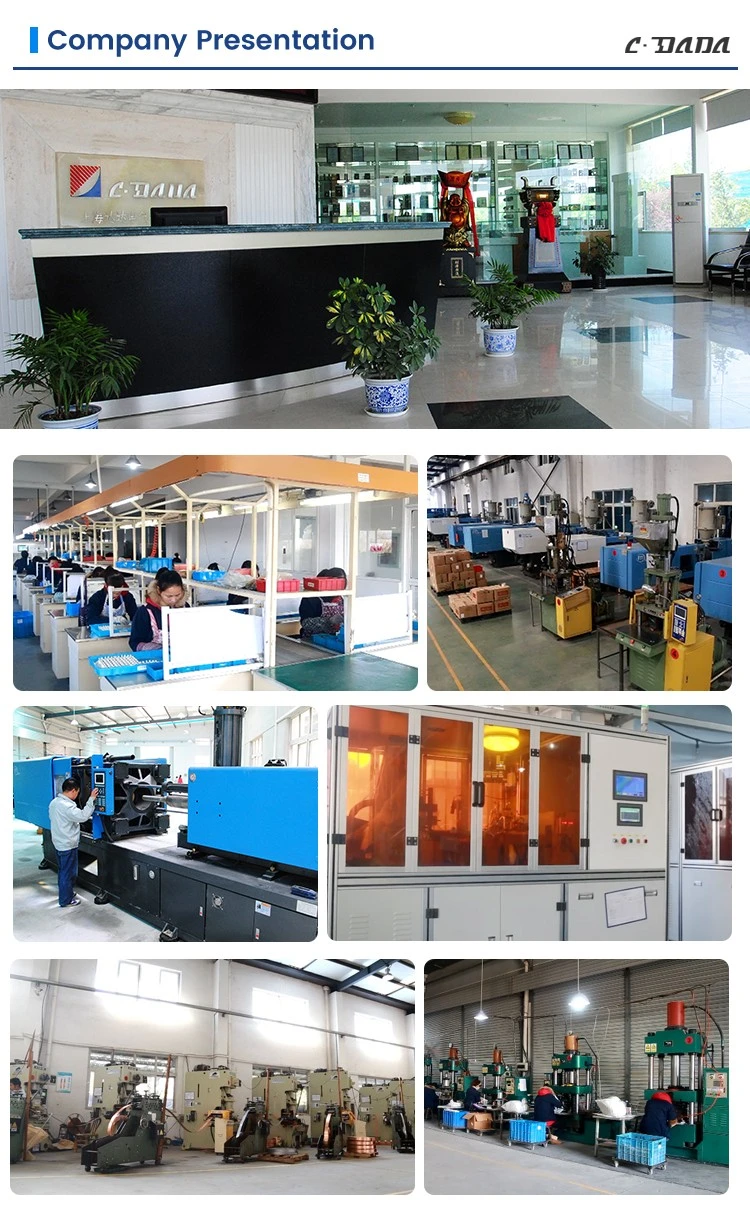

★ Perfil de la empresa

Preguntas frecuentes

P1: ¿Puedo cambiar el interruptor de cambio de carril DIN 125A bajo carga?

R1: No. Este interruptor no tiene capacidad de extinción de arco. Debe operarse solo cuando esté desenergizado o usado estrictamente como aislador (conmutación sin carga). Para la transferencia de carga viva, utilice un interruptor de transferencia automática (ATS) o un interruptor motorizado con fusible.

P2: ¿Por qué el modelo 125A requiere dos manos o un mango extendido?

R2: El mecanismo de resorte en los modelos de alta corriente genera una fuerza de inercia significativa. Una operación con una sola mano puede provocar un acoplamiento incompleto de los contactos, lo que provocará formación de arcos o sobrecalentamiento. CDADA recomienda ambas manos o el mango extendido provisto de fábrica para una operación segura y completa.

P3: ¿Qué tamaño de cable se requiere para 125A?

R3: Utilice un cable de cobre de 50 mm² (según las especificaciones proporcionadas). Asegúrese de que los terminales estén apretados a 3,5 N·m para evitar el sobrecalentamiento.

P4: ¿Necesito fusibles con este interruptor?

R4: Sí. Dado que no puede interrumpir las corrientes de cortocircuito, instale siempre fusibles o MCB aguas arriba clasificados para el posible nivel de falla de su sistema. El conmutador solo proporciona aislamiento/conversión manual.

P5: ¿Por qué elegir CDADA en lugar de sus competidores para el cambio de 125A?

R5: CDADA ofrece:

● Verdadero enclavamiento mecánico de 3 posiciones (sin estados flotantes)

● Certificación IEC 60947-3 con aceptación global

● Diseño térmico optimizado para gabinetes de riel DIN

● Indicación visual clara de la posición del interruptor

● Precios competitivos con soporte técnico en inglés.
