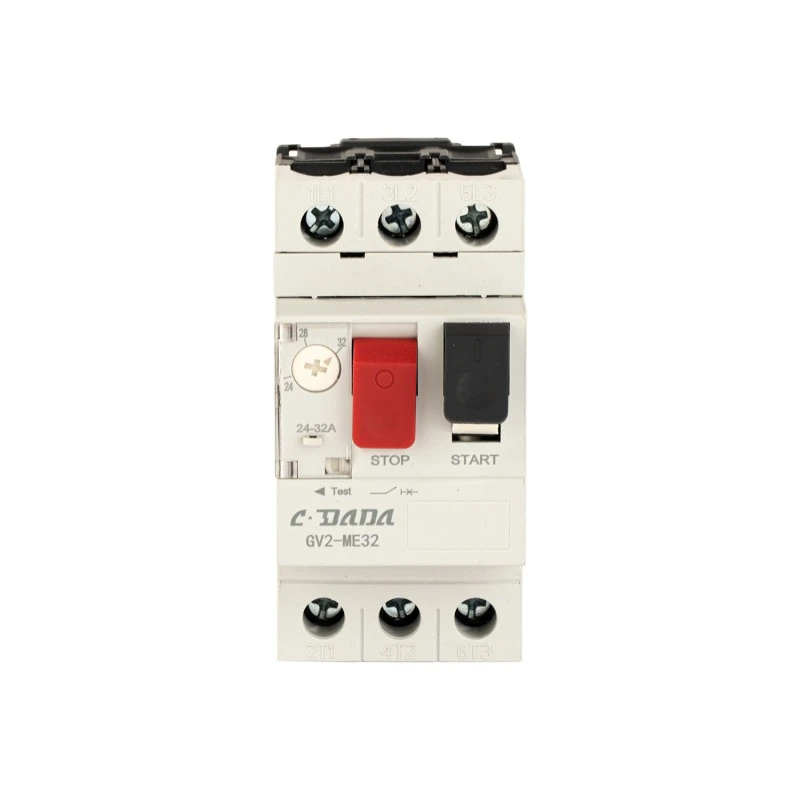

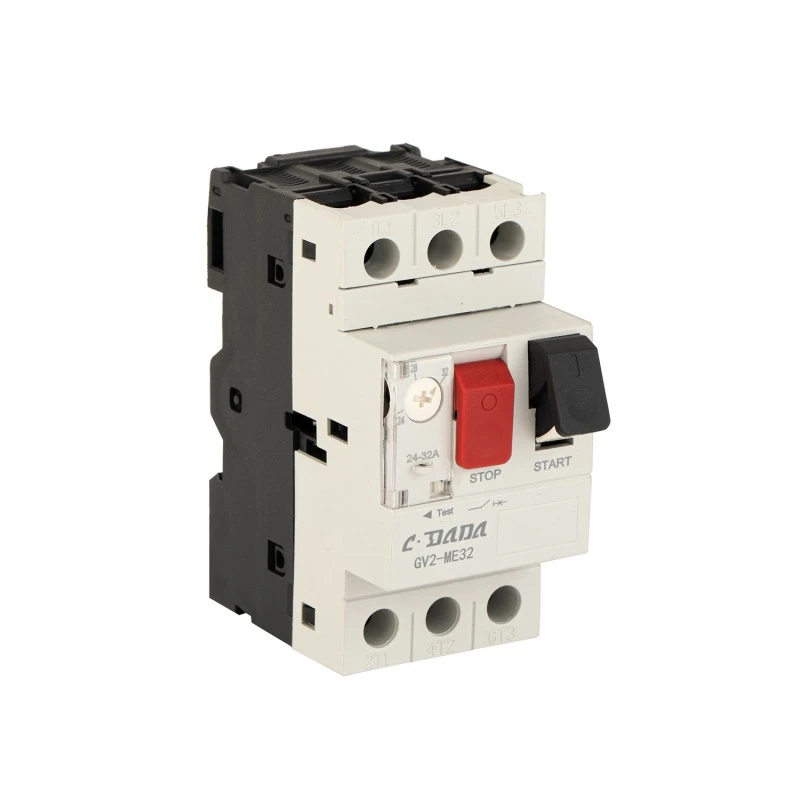

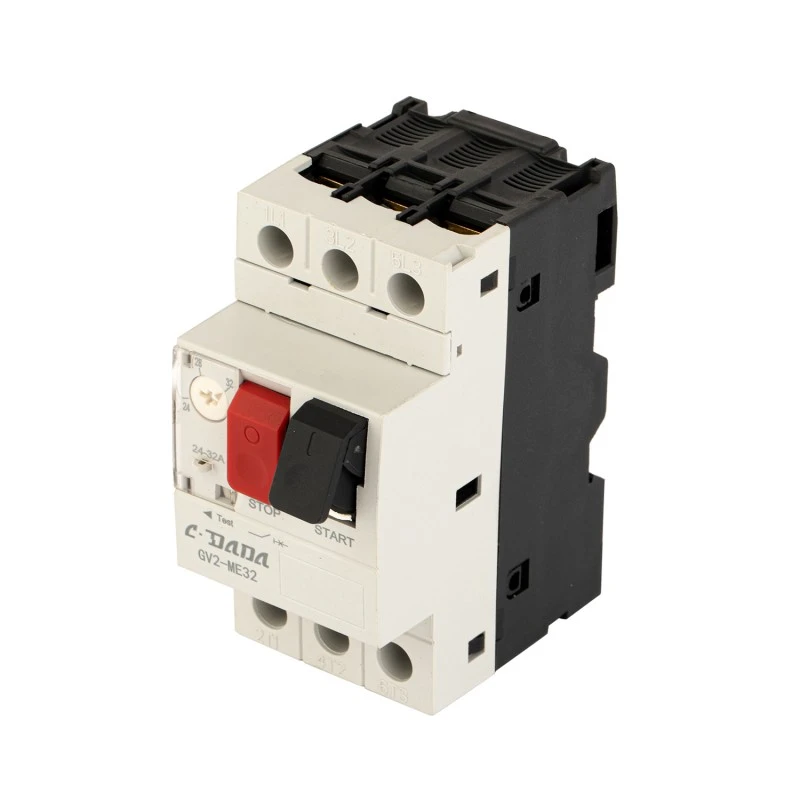

Disyuntor de protección de motor GV2 2P

Simplifique la protección del motor con el disyuntor de protección del motor (MPCB) 2P CDADA GV2, una solución compacta y de alta precisión diseñada por Shanghai DADA Electric CO., LTD. utilizando una plataforma tecnológica de última generación y una producción totalmente automatizada. Diseñado para circuitos de motores monofásicos o bifásicos, el GV2 2P integra funciones de sobrecarga, cortocircuito, pérdida de fase (para aplicaciones trifásicas cuando se usa en conjuntos) y aislamiento en un dispositivo montado en riel DIN.

Con un rango de configuración ajustable de 0,1 A a 32 A, compensación térmica para variaciones de temperatura ambiente y un voltaje de aislamiento nominal de 690 V, garantiza una protección confiable para motores pequeños en bombas, ventiladores, compresores, transportadores y sistemas HVAC. Certificado según los estándares CE, con 110.000 operaciones mecánicas y eléctricas y equipado con accesorios opcionales como contactos auxiliares, disparador de derivación y disparador de subtensión, el MPCB CDADA GV2 ofrece rendimiento de grado industrial en un formato de 2 polos que ahorra espacio.

Especificaciones clave

Serie de modelos: GV2 2P MPCB

Marca: CDADA | Fabricante: Shanghai DADA Electric CO.,LTD

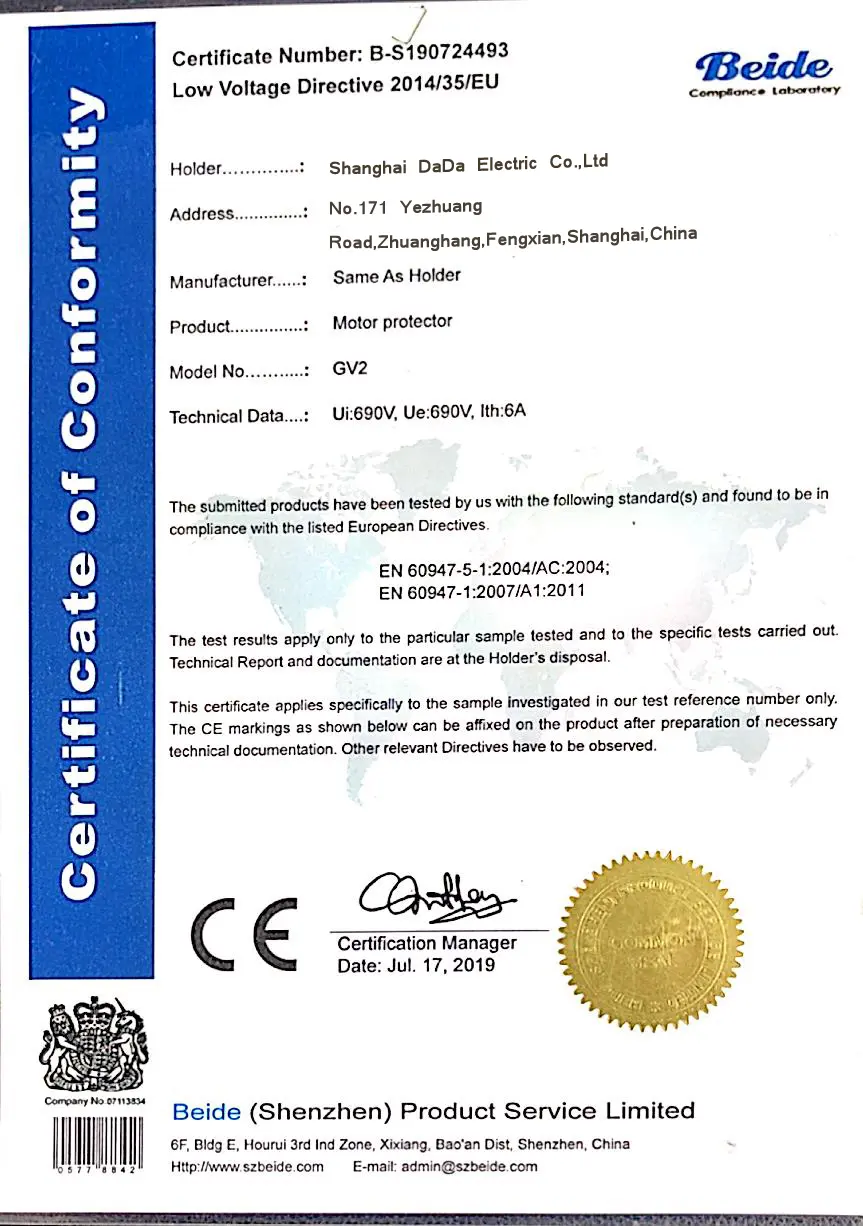

Certificación: CE

Polos: 2P (ideal para motores monofásicos o como parte de un conjunto de protección trifásico)

Rango de configuración de corriente: 0,1 A – 32 A (ajustable mediante dial)

Clasificación de cuadro: 32A

Voltaje de funcionamiento nominal: 690 V CA.

Voltaje de aislamiento nominal (Ui): 690 V

Tensión de resistencia al impulso (Uimp): 6000 V

Frecuencia de funcionamiento: 50/60 Hz

Clase de disparo: 10 A (estándar para motores de uso general)

Funciones de protección:

★ Protección contra sobrecarga térmica

★ Protección contra cortocircuitos

★ Protección contra pérdida de fase* (*cuando se utiliza en configuración tripolar o conjunto coordinado)

★  Función de aislamiento (rotura visible)

★ Compensación de temperatura incorporada

Vida mecánica: 110.000 operaciones.

Vida eléctrica (AC-3, 400V): 110.000 operaciones

Par de apriete: 1,7 N·m

Tipo de operación: Pulsador ON/OFF con indicador de disparo claro

Montaje: carril DIN de 35 mm

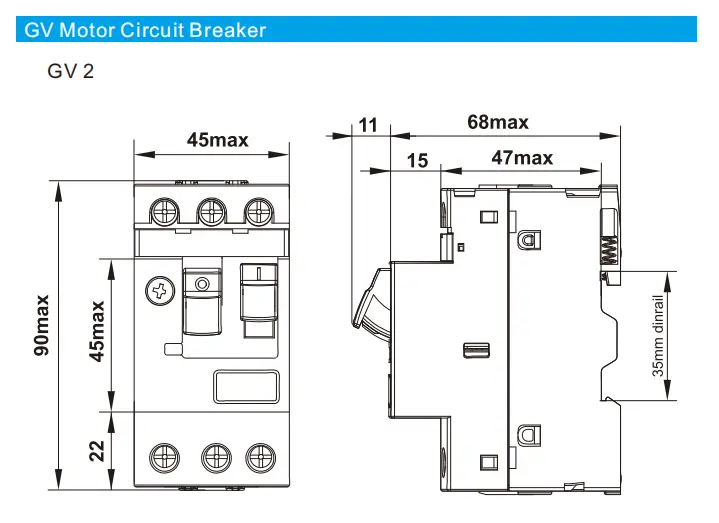

Ficha técnica

¿Por qué elegir el disyuntor de protección de motor CDADA GV2 2P?

★ Protección de motor todo en uno

Combina disyuntor + relé de sobrecarga térmica + aislador: elimina la necesidad de componentes separados.

★ Precisión y estabilidad

El mecanismo con compensación de temperatura garantiza un disparo constante independientemente de los cambios ambientales (por ejemplo, talleres calientes o sótanos fríos).

★ Alta durabilidad

110.000 ciclos mecánicos/eléctricos, superando a muchos competidores en confiabilidad a largo plazo.

★ Diseño 2P que ahorra espacio

Ideal para paneles de control compactos, maquinaria OEM y proyectos de modernización donde el espacio del panel es limitado.

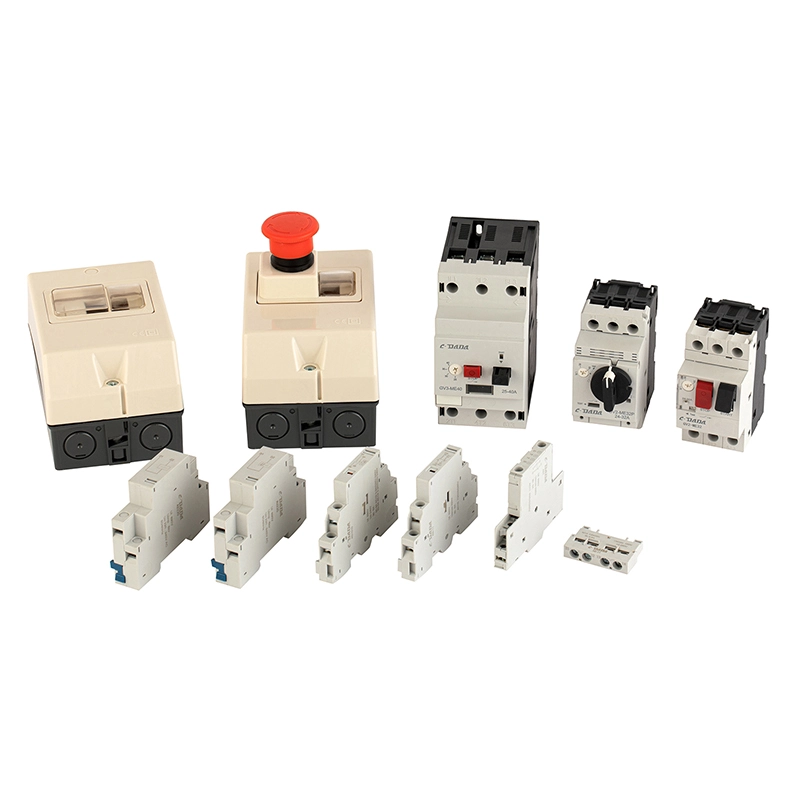

★ Ecosistema de accesorios completo

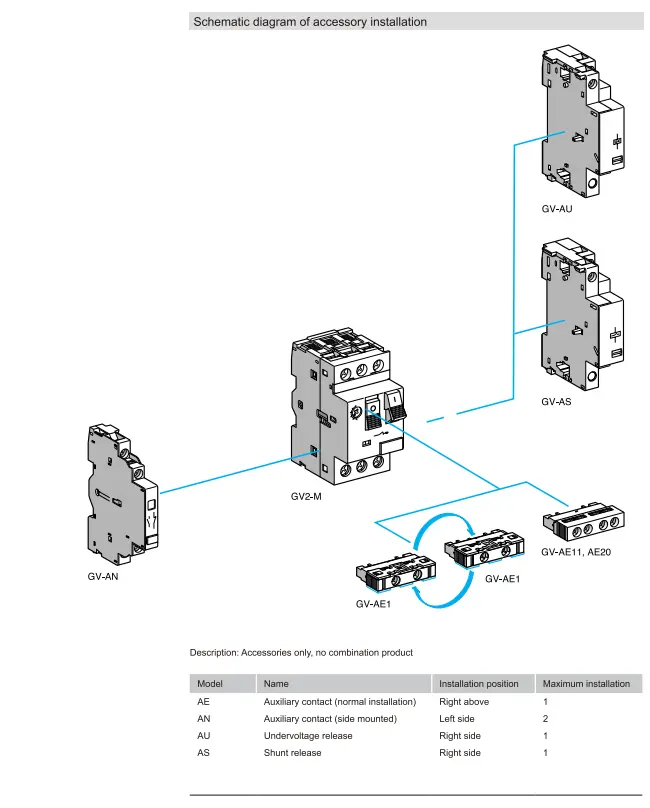

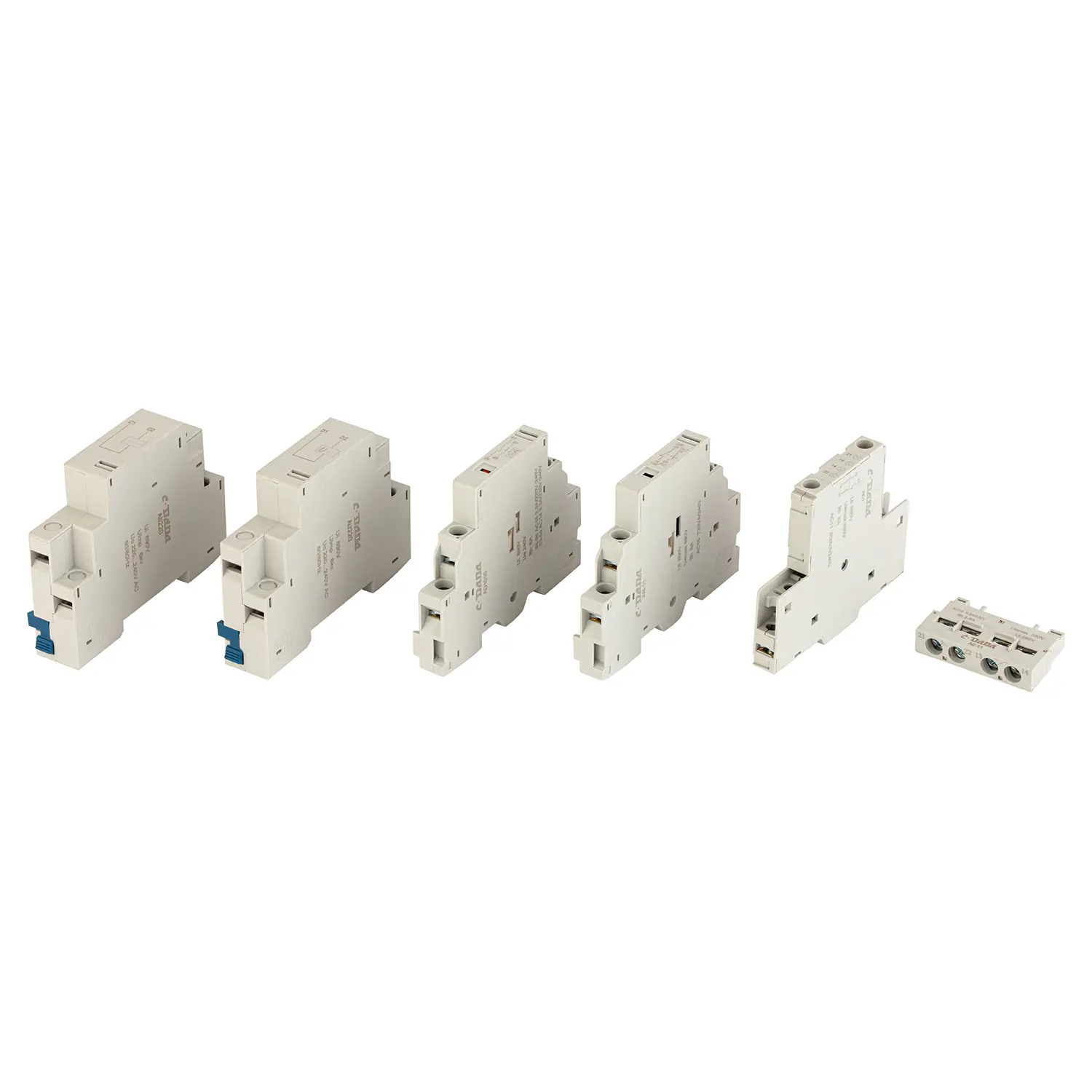

Admite AE (auxiliar frontal), AN (auxiliar lateral), AU (liberación de subtensión), AS (disparo en derivación), lo que permite señalización remota, apagado automático o integración de PLC.

★  Cumplimiento global

Certificado CE con clasificación de 690 V, adecuado para los mercados europeo, asiático, africano y latinoamericano.

★ La consistencia se garantiza a través de equipos de producción automatizados, procedimientos operativos estandarizados, inspección rigurosa del material entrante, pruebas durante el proceso y pruebas finales 100% funcionales para parámetros críticos.

Aplicaciones típicas

Motores Monofásicos: Bombas, abridores de puertas de garaje, pequeños compresores

Maquinaria OEM: máquinas envasadoras, equipos de procesamiento de alimentos.

Sistemas HVAC: unidades fancoil, enfriadores pequeños

Automatización de edificios: Auxiliares de ascensores, controles de ventilación.

Proyectos de Retrofit: Reemplazo de fusibles + relés térmicos con MPCB integrado

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre un MPCB y un disyuntor estándar?

A1: Un disyuntor de protección del motor (MPCB) como GV2 proporciona:

● Protección de sobrecarga térmica ajustable (adaptada al FLC del motor)

● Protección magnética contra cortocircuitos

● Detección de pérdida de fase (en versiones 3P)

● Función de aislamiento

→ Los MCB estándar solo ofrecen protección fija contra cortocircuitos y sobrecarga, no optimizados para el motor.

P2: ¿Puede un 2P GV2 proteger un motor trifásico?

R2: No solo. Para motores trifásicos, necesita tres unidades GV2 (una por fase) coordinadas entre sí o utilizar un MPCB 3P. Sin embargo, 2P GV2 es perfecto para motores monofásicos o circuitos de control.

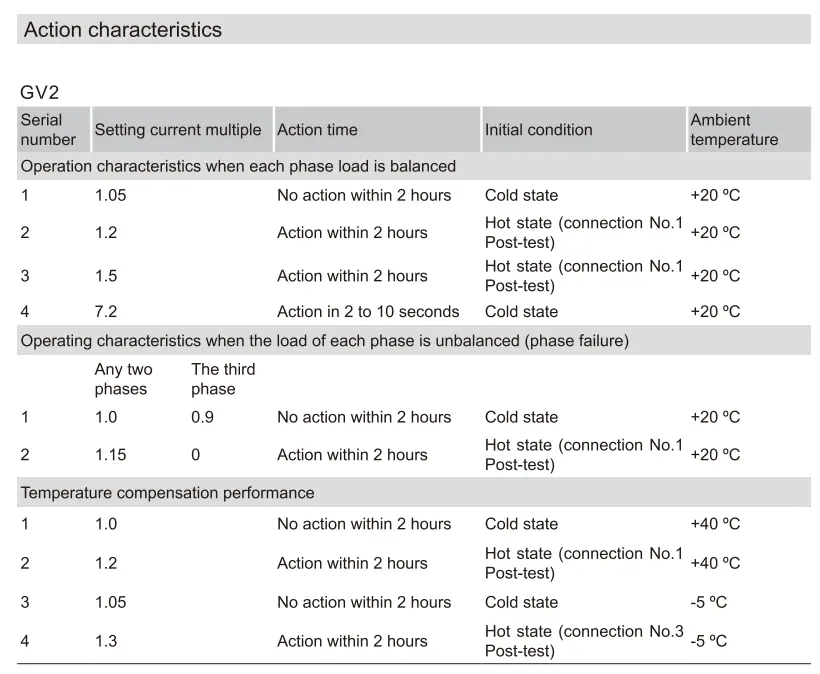

P3: ¿Qué significa “Clase de viaje 10A”?

A3: Define la rapidez con la que se dispara el disyuntor en caso de sobrecarga. La clase 10A significa que se disparará en 10 segundos con una corriente de ajuste de 7,2 veces, ideal para motores estándar de jaula de ardilla sin un par de arranque alto.

P4: ¿Realmente compensa la temperatura?

R4: ¡Sí! La tira bimetálica está compensada térmicamente, por lo que el disparo sigue siendo preciso ya sea que se instale en un almacén a 0 °C o en un recinto a 50 °C.

P5: ¿Por qué elegir CDADA GV2 sobre otras marcas?

R5: CDADA ofrece:

● Certificación CE verdadera con informes de prueba

● Producción automatizada → calidad constante y baja tasa de defectos

● Compatibilidad total con accesorios (AE/AN/AU/AS)

● Precios competitivos para fabricantes de equipos originales y distribuidores.

● Soporte técnico rápido y documentación en inglés.
