¿Por qué es esencial el disyuntor de aire para la protección eléctrica moderna?
UnDisyuntor de aireDesempeña un papel fundamental en la protección de los sistemas eléctricos contra sobrecargas, cortocircuitos y fallas operativas. Desde fábricas y edificios comerciales hasta sistemas de energía renovable y centros de datos, estos disyuntores garantizan una distribución estable de energía y mejoran la seguridad operativa.
Esta guía completa explica cómo funcionan los disyuntores de aire, sus ventajas clave, consideraciones de instalación, prácticas de mantenimiento, inquietudes comunes de los compradores y cómo seleccionar la solución adecuada para su aplicación. Ya sea ingeniero, gerente de adquisiciones, contratista o propietario de una instalación, este artículo lo ayudará a tomar decisiones informadas y evitar errores costosos.
Tabla de contenido
- 1. ¿Qué es un disyuntor de aire?
- 2. ¿Cómo funciona un disyuntor de aire?
- 3. ¿Por qué son importantes los disyuntores de aire?
- 4. Componentes principales de un disyuntor de aire
- 5. Ventajas clave de los disyuntores de aire
- 6. Aplicaciones comunes
- 7. Disyuntor de aire frente a MCCB
- 8. Cómo elegir el disyuntor de aire adecuado
- 9. Mejores prácticas de instalación
- 10. Consejos de mantenimiento e inspección
- 11. Problemas comunes y soluciones
- 12. Normas y certificaciones de seguridad
- 13. Tendencias e innovaciones de la industria
- 14. Por qué es importante la calidad
- 15. Preguntas frecuentes
- 16. Conclusión

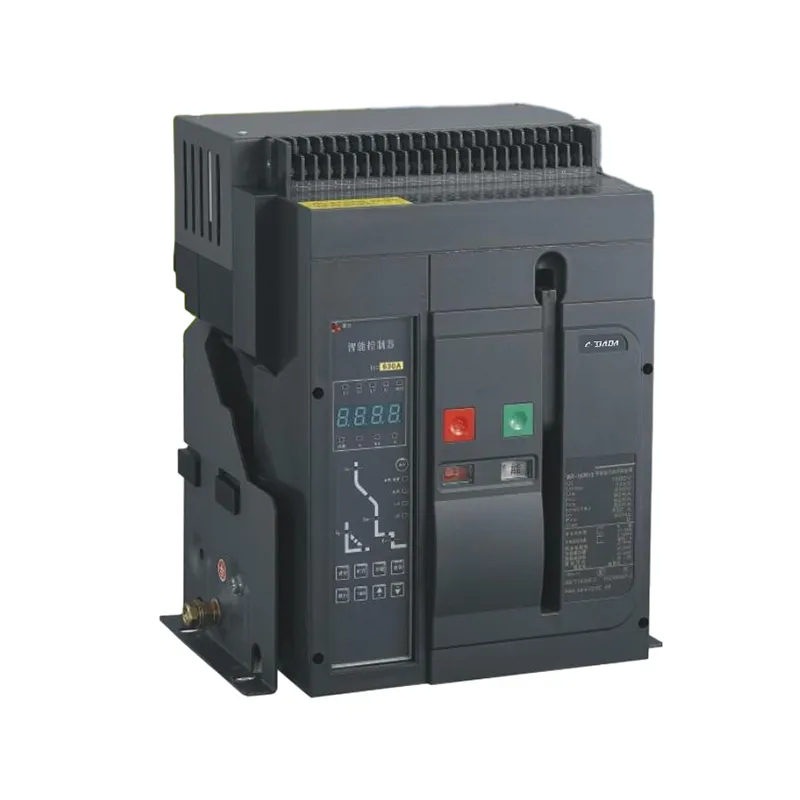

1. ¿Qué es un disyuntor de aire?
UnDisyuntor de aire (ACB)es un dispositivo eléctrico de protección diseñado para interrumpir el flujo de corriente eléctrica durante sobrecargas, cortocircuitos o fallas eléctricas. A diferencia de los interruptores de vacío o a base de aceite, utiliza aire como medio de extinción del arco.
Los disyuntores de aire se instalan comúnmente en sistemas de distribución de energía de bajo voltaje con clasificaciones típicamente superiores a 800 A y hasta 6300 A. Son esenciales para plantas industriales, centrales eléctricas, edificios comerciales y proyectos de infraestructura a gran escala.
El objetivo principal de un disyuntor de aire es:
- Proteger los equipos eléctricos de daños.
- Prevenir riesgos de incendio
- Garantizar una distribución de energía estable
- Minimizar el tiempo de inactividad de la producción
- Mejorar la seguridad operativa
2. ¿Cómo funciona un disyuntor de aire?
Cuando ocurren condiciones de corriente anormales, el disyuntor de aire desconecta automáticamente el circuito eléctrico. El disyuntor detecta una corriente excesiva a través de los relés de protección y dispara el mecanismo para aislar la sección defectuosa.
El proceso de interrupción incluye:
- Detección de fallos
- Activación de señal de disparo
- Separación de contactos
- formación de arco
- Extinción de arco mediante cámaras de aire.
- Aislamiento de energía
El arco generado durante la separación de contactos se enfría y se extingue dentro del conducto de arco. Los disyuntores de aire modernos utilizan tecnología avanzada de control de arco para mejorar la seguridad y reducir el desgaste del equipo.
3. ¿Por qué son importantes los disyuntores de aire?
Los sistemas eléctricos enfrentan riesgos constantes por sobrecargas, fallas de equipos, fluctuaciones de voltaje y cortocircuitos. Sin una protección adecuada, estos problemas pueden provocar:
- Daños costosos en el equipo
- Paradas inesperadas
- Incendios electricos
- Pérdidas de producción
- Peligros de seguridad para los trabajadores.
Los disyuntores de aire proporcionan un rápido aislamiento de fallas y confiabilidad del sistema. Sus capacidades de protección inteligente ayudan a las empresas a reducir los riesgos operativos y mantener un rendimiento continuo.
| Problema | Impacto | Solución ACB |
|---|---|---|
| Sobrecarga | Sobrecalentamiento del equipo | Disparo automático |
| Cortocircuito | Daños eléctricos graves | Interrupción instantánea por falla |
| Inestabilidad del poder | Apagado del sistema | Protección de circuito confiable |
| Fallas de arco | Riesgos de incendio | Tecnología de extinción de arco. |
4. Componentes principales de un disyuntor de aire
Comprender la estructura interna ayuda a los compradores a evaluar la calidad del producto y la confiabilidad a largo plazo.
- Contactos principales:Llevar corriente durante el funcionamiento normal.
- Contactos de arco:Gestionar la generación de arco durante la conmutación
- Conducto de arco:Extingue los arcos eléctricos.
- Unidad de viaje:Detecta condiciones eléctricas anormales.
- Mecanismo operativo:Abre y cierra contactos
- Sistema de aislamiento:Previene la corriente de fuga
- Circuito de control:Permite el monitoreo inteligente
5. Ventajas clave de los disyuntores de aire
Los disyuntores de aire son los preferidos en sistemas de energía a gran escala debido a su excelente rendimiento y beneficios operativos.
Alta capacidad de rotura
Maneja grandes corrientes de falla de manera eficiente sin dañar los sistemas conectados.
Excelente seguridad
Reduce los riesgos asociados con incendios eléctricos y fallas del sistema.
Larga vida útil
Los diseños duraderos admiten cambios frecuentes y ciclos operativos prolongados.
Fácil mantenimiento
Las estructuras modulares simplifican los procedimientos de inspección y reemplazo.
6. Aplicaciones comunes
Los disyuntores de aire se utilizan ampliamente en:
- Plantas de fabricación industriales
- Edificios comerciales
- hospitales
- Centros de datos
- Sistemas de energía renovable
- Sistemas eléctricos marinos
- Estaciones de generación de energía
- Infraestructura de transporte
Su flexibilidad los hace adecuados tanto para instalaciones fijas como extraíbles.
7. Disyuntor de aire frente a MCCB
| Característica | Disyuntor de aire | MCCB |
|---|---|---|
| Clasificación actual | Hasta 6300A | Generalmente por debajo de 1600A |
| Solicitud | Distribución de energía principal | Protección de sucursales |
| Mantenimiento | Útil | Mantenimiento limitado |
| Inteligencia | Monitoreo avanzado | Protección básica |
8. Cómo elegir el disyuntor de aire adecuado
Seleccionar el disyuntor de aire correcto es esencial para la seguridad operativa y la confiabilidad a largo plazo.
Los factores clave incluyen:
- Capacidad actual nominal
- Capacidad de ruptura
- Requisitos de voltaje
- Funciones de protección
- Tipo de instalación
- Capacidades de comunicación
- Condiciones ambientales
- Estándares de cumplimiento
Muchos compradores cometen el error de centrarse únicamente en el precio. Sin embargo, los martillos de baja calidad pueden aumentar los costos de mantenimiento, el tiempo de inactividad y los riesgos operativos con el tiempo.
9. Mejores prácticas de instalación
Una instalación adecuada mejora el rendimiento del sistema y prolonga la vida útil del equipo.
- Garantizar un espacio de ventilación adecuado
- Verificar la compatibilidad del tamaño del cable
- Verifique los ajustes de torque para los terminales
- Funciones de disparo de prueba antes de la puesta en servicio
- Utilice ingenieros eléctricos profesionales.
- Siga cuidadosamente las especificaciones del fabricante.
La instalación incorrecta puede provocar sobrecalentamiento, disparos molestos o fallas catastróficas.
10. Consejos de mantenimiento e inspección
El mantenimiento de rutina ayuda a prevenir fallas inesperadas del sistema y garantiza un funcionamiento confiable.
- Inspeccione los contactos periódicamente
- Limpiar el polvo y los contaminantes.
- Pruebe la configuración de protección periódicamente
- Verificar operaciones mecánicas.
- Comprobar la resistencia del aislamiento
- Monitorear el aumento de temperatura
- Reemplace los componentes desgastados inmediatamente
El mantenimiento preventivo reduce los costos operativos y extiende significativamente la vida útil del equipo.
11. Problemas comunes y soluciones
| Problema | Posible causa | Solución |
|---|---|---|
| Tropiezos frecuentes | Sobrecarga o configuración incorrecta | Ajustar los parámetros de protección |
| Calentamiento excesivo | Conexiones sueltas | Reapretar terminales |
| Falla mecánica | Mecanismo desgastado | Reemplace las piezas dañadas |
| Daño por arco | Alta corriente de falla | Inspeccionar la condición del conducto de arco |
12. Normas y certificaciones de seguridad
Los disyuntores de aire confiables deben cumplir con estándares reconocidos internacionalmente, tales como:
- CEI 60947-2
- Certificación CE
- Sistemas de gestión de calidad ISO
- Cumplimiento de RoHS
Los productos certificados brindan mayor confiabilidad, calidad constante y rendimiento eléctrico más seguro.
13. Tendencias e innovaciones de la industria
Los disyuntores de aire modernos son cada vez más inteligentes y energéticamente más eficientes.
Las innovaciones actuales incluyen:
- Sistemas de monitoreo habilitados para IoT
- Operación y diagnóstico remotos
- Tecnología de mantenimiento predictivo
- Relés de protección digitales
- Integración de la gestión energética
- Estructuras modulares compactas
Estos avances mejoran la visibilidad del sistema y reducen los costos de mantenimiento.
14. Por qué es importante la calidad
Los sistemas de protección eléctrica son componentes críticos de la infraestructura. La elección de disyuntores de aire de baja calidad puede provocar:
- Paradas inesperadas
- Mantenimiento frecuente
- Eficiencia operativa reducida
- Incidentes de seguridad
- Mayores costos de reemplazo
Los productos de alto rendimiento de fabricantes experimentados brindan mayor durabilidad, rendimiento estable y protección confiable en condiciones exigentes.
Shanghai DaDa Electric Co., Ltd.tiene una amplia experiencia en tecnología de protección eléctrica y proporciona soluciones profesionales de disyuntores de aire para aplicaciones industriales y comerciales en todo el mundo.
15. Preguntas frecuentes
¿Cuál es la vida útil de un disyuntor de aire?
La vida útil depende de las condiciones de funcionamiento, la calidad del mantenimiento y la frecuencia de conmutación. Las unidades de alta calidad pueden funcionar de manera confiable durante muchos años con un mantenimiento adecuado.
¿Se pueden reparar los disyuntores de aire?
Sí. Muchos disyuntores de aire están diseñados con componentes reparables que permiten reparaciones y mantenimiento en lugar de un reemplazo completo.
¿Con qué frecuencia se debe realizar el mantenimiento?
Generalmente se recomiendan inspecciones de rutina anualmente, aunque los entornos hostiles pueden requerir un servicio más frecuente.
¿Vale la pena invertir en disyuntores de aire inteligentes?
Sí. Los modelos inteligentes mejoran el monitoreo del sistema, reducen el tiempo de inactividad, respaldan el mantenimiento predictivo y mejoran la eficiencia operativa.
16. Conclusión
Un disyuntor de aire es uno de los componentes más importantes de los sistemas de protección eléctrica modernos. Salvaguarda los equipos, protege al personal, minimiza el tiempo de inactividad y garantiza una distribución estable de energía en las instalaciones industriales y comerciales.
A medida que los sistemas eléctricos se vuelven más avanzados y las demandas de energía continúan aumentando, seleccionar un disyuntor de aire confiable y de alto rendimiento se vuelve cada vez más crítico.
Ya sea que esté actualizando un sistema existente o diseñando un nuevo proyecto, invertir en protección eléctrica de calidad puede mejorar significativamente la confiabilidad operativa y la rentabilidad a largo plazo.
Shanghai DaDa Electric Co., Ltd.Proporciona productos de protección eléctrica profesionales diseñados para aplicaciones industriales, comerciales y de infraestructura. Nuestro equipo experimentado está listo para ayudarlo a encontrar la solución de disyuntor de aire ideal para los requisitos de su proyecto.
Contáctenoshoy para discutir sus necesidades de protección eléctrica y recibir soporte técnico profesional.
