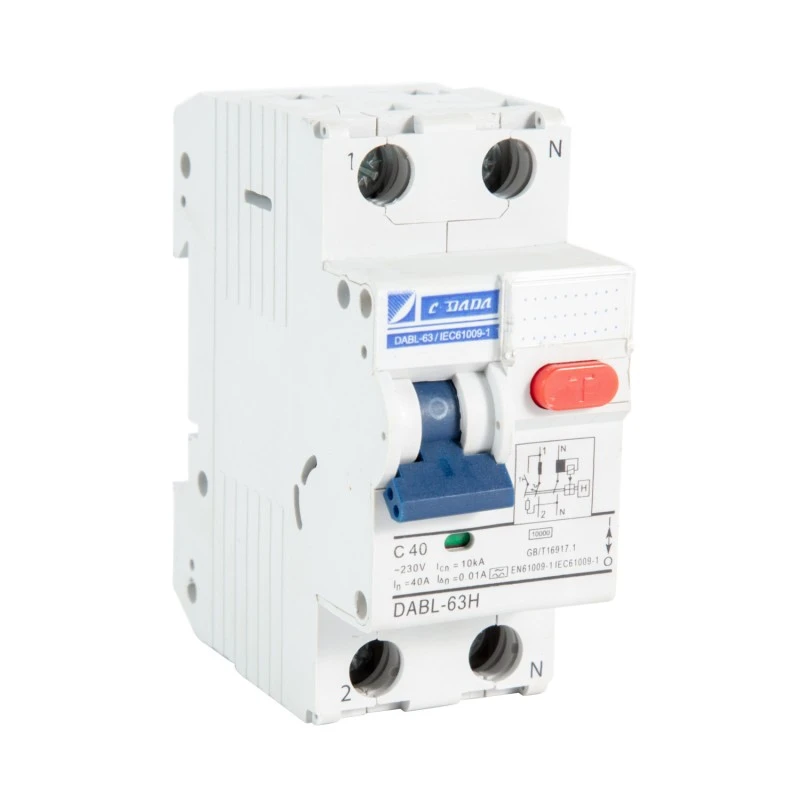

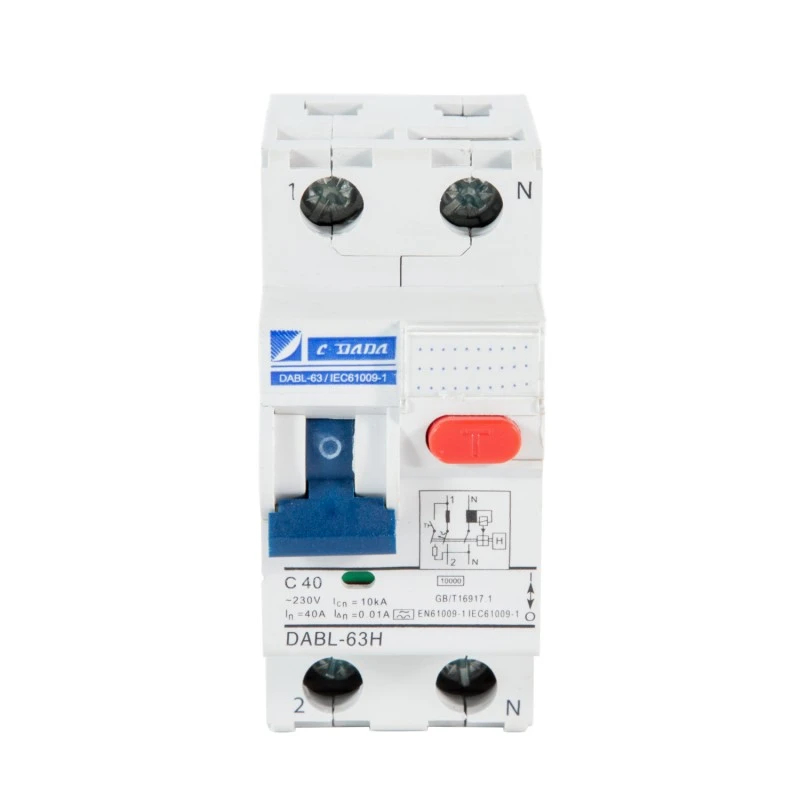

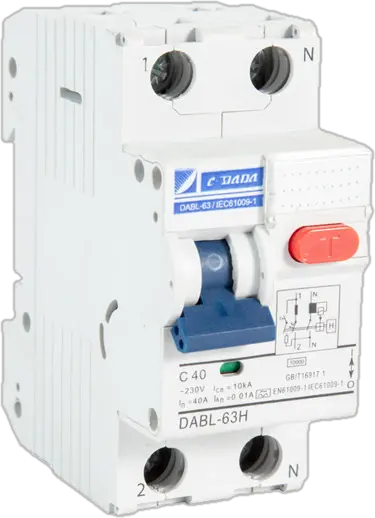

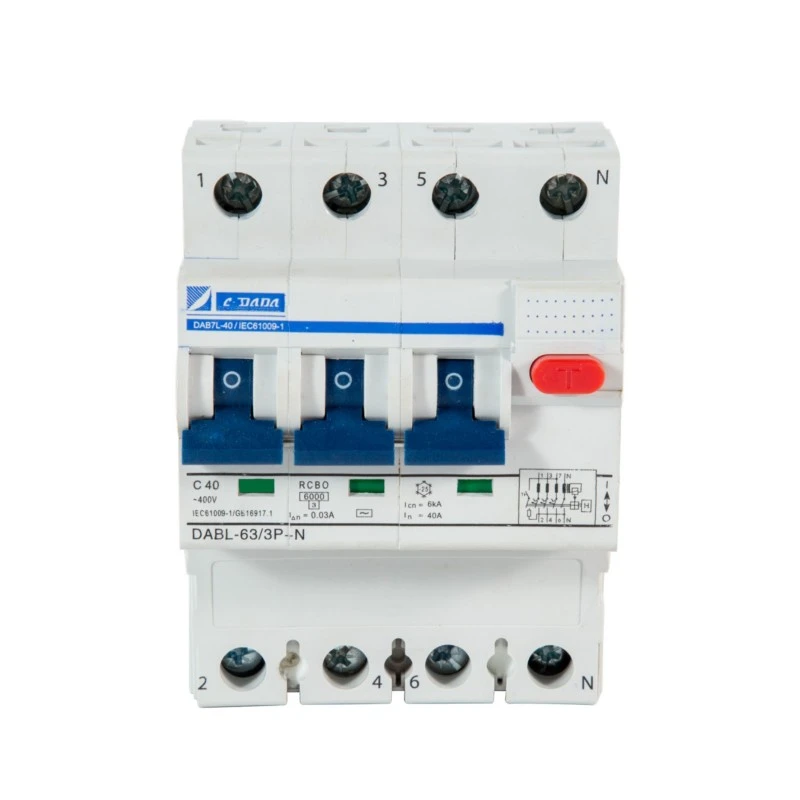

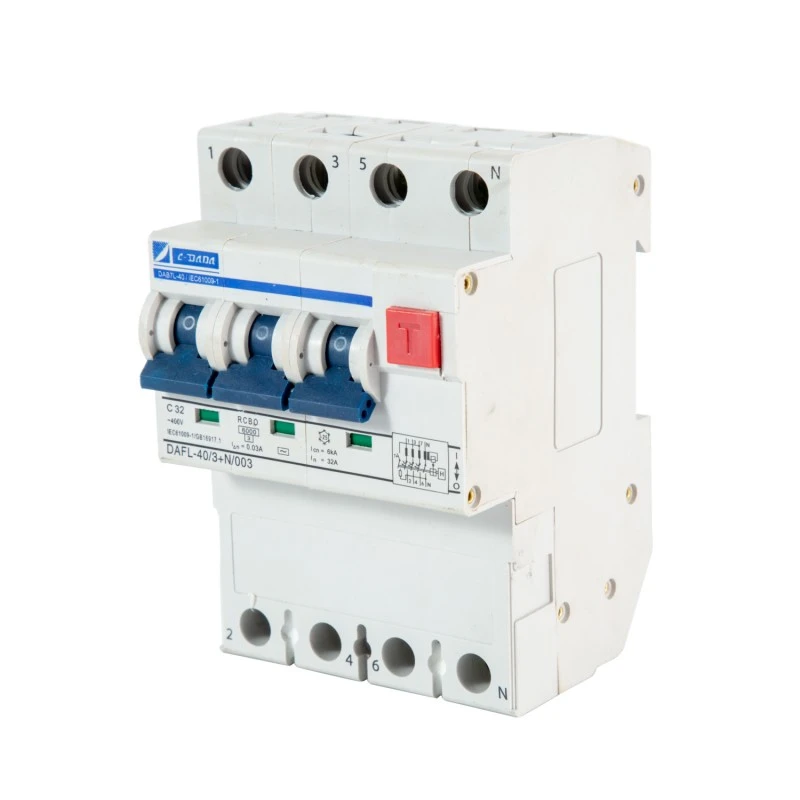

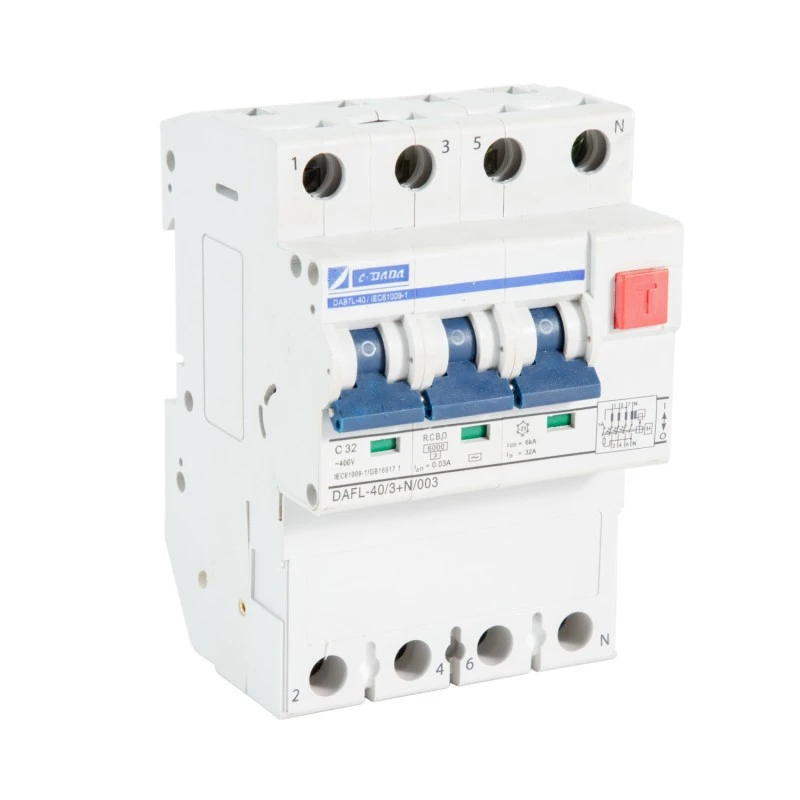

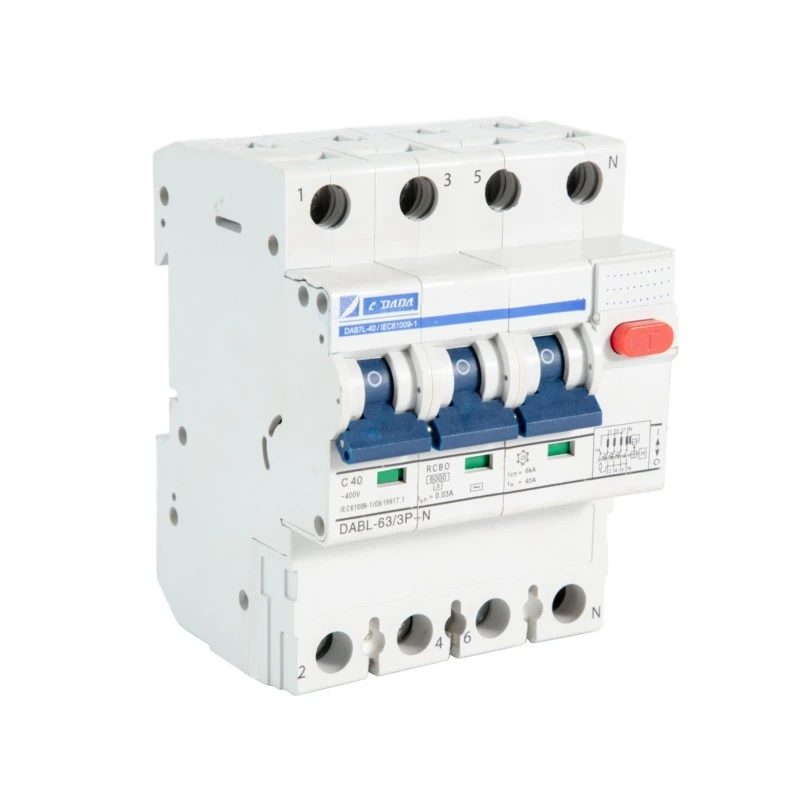

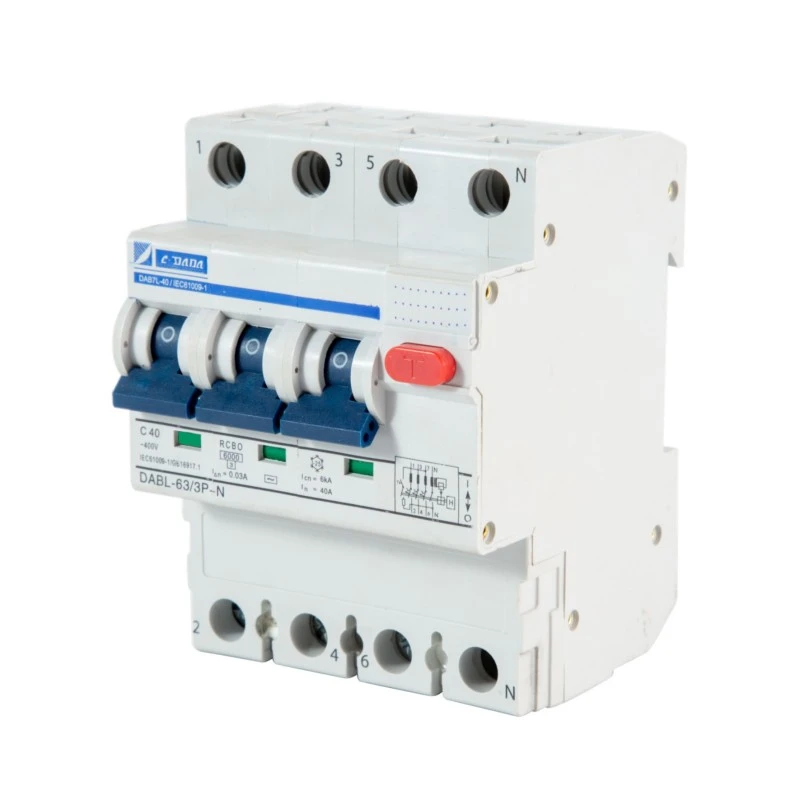

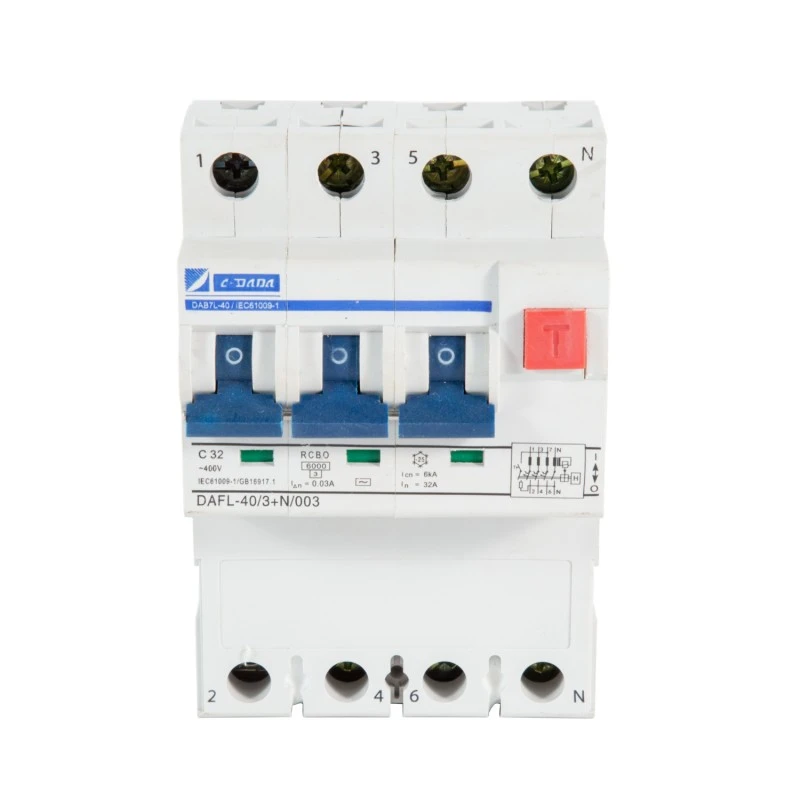

RCBO electromagnético 2P 4P

Para una seguridad absoluta en entornos donde la confiabilidad de la energía es incierta, Shanghai DADA Electric CO., LTD. presenta el RCBO electromagnético CDADA DABF-63 2P 4P, un verdadero disyuntor de corriente residual electromagnético 2P/4P con protección contra sobrecorriente que funciona sin componentes electrónicos ni fuente de alimentación externa. Diseñado según los estándares IEC, este RCBO proporciona tres protecciones esenciales en un solo dispositivo:

★ Prevención de descargas eléctricas (mediante detección de corriente residual de 30 mA),

★ Protección contra sobrecarga (mecanismo térmico),

★ Interrupción por cortocircuito (disparo magnético, 6kA).

Recomendado para enchufes exteriores, garajes, sótanos e instalaciones rurales, el DABF-63 continúa funcionando incluso si se pierde el neutro, colapsa el voltaje o durante apagones, una ventaja fundamental sobre las alternativas electrónicas. Con un indicador de posición de contacto independiente, un rango operativo de –25 °C a +40 °C y un diseño de terminal robusto, ofrece un rendimiento a prueba de fallas donde más importa.

Especificaciones clave

Modelo: Serie DABF-63

Tipo: RCBO electromagnético (sin electrónica, no requiere energía auxiliar)

Polos: 2P (1+N) o 4P (3+N)

Corriente nominal (entradas): 6–63 A (rango típico basado en la plataforma DAB7)

Sensibilidad residual (I△n): 30 mA (estándar para protección personal; 100 mA opcional)

Corriente sin disparo: 0,5 × I△n

Tiempo de disparo en I△n: ≤ 0,1s

Capacidad de ruptura: 6kA

Funciones de protección:

Corriente residual (fuga) – detección electromagnética

★ Sobrecarga – térmica bimetálica

★ Cortocircuito – liberación magnética

★ Temperatura de funcionamiento: –25°C a +40°C

Montaje: ancho de 2 módulos en carril DIN de 35 mm

Características clave:

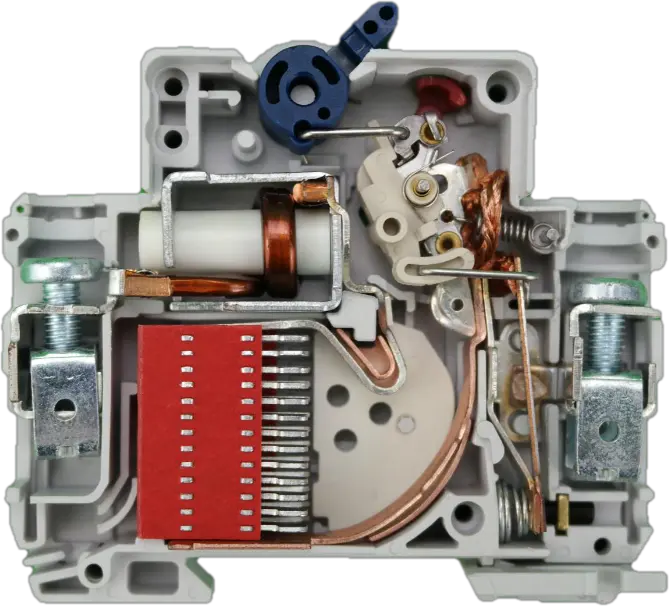

★ Mecanismo diferencial electromagnético puro

★ Indicador de posición de contacto independiente (verdadero estado ON/OFF/disparo)

★ Botón “PRUEBA” para verificación mensual de funcionalidad

★ Abrazaderas de terminales con muescas → menor pérdida térmica, agarre más fuerte

★ Contactos de plata → alta durabilidad, baja resistencia

★ Tornillos multifuncionales (+/–) → fácil instalación

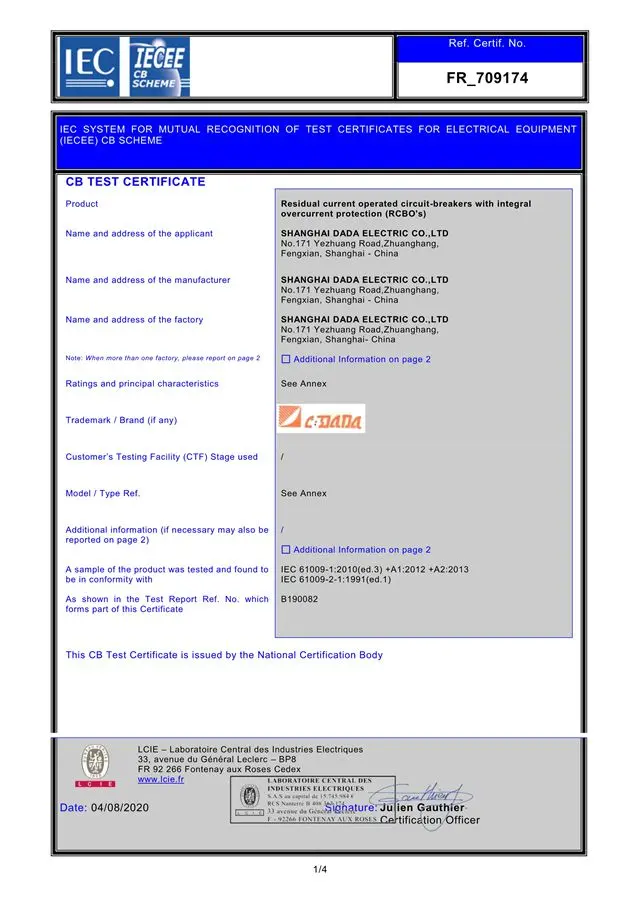

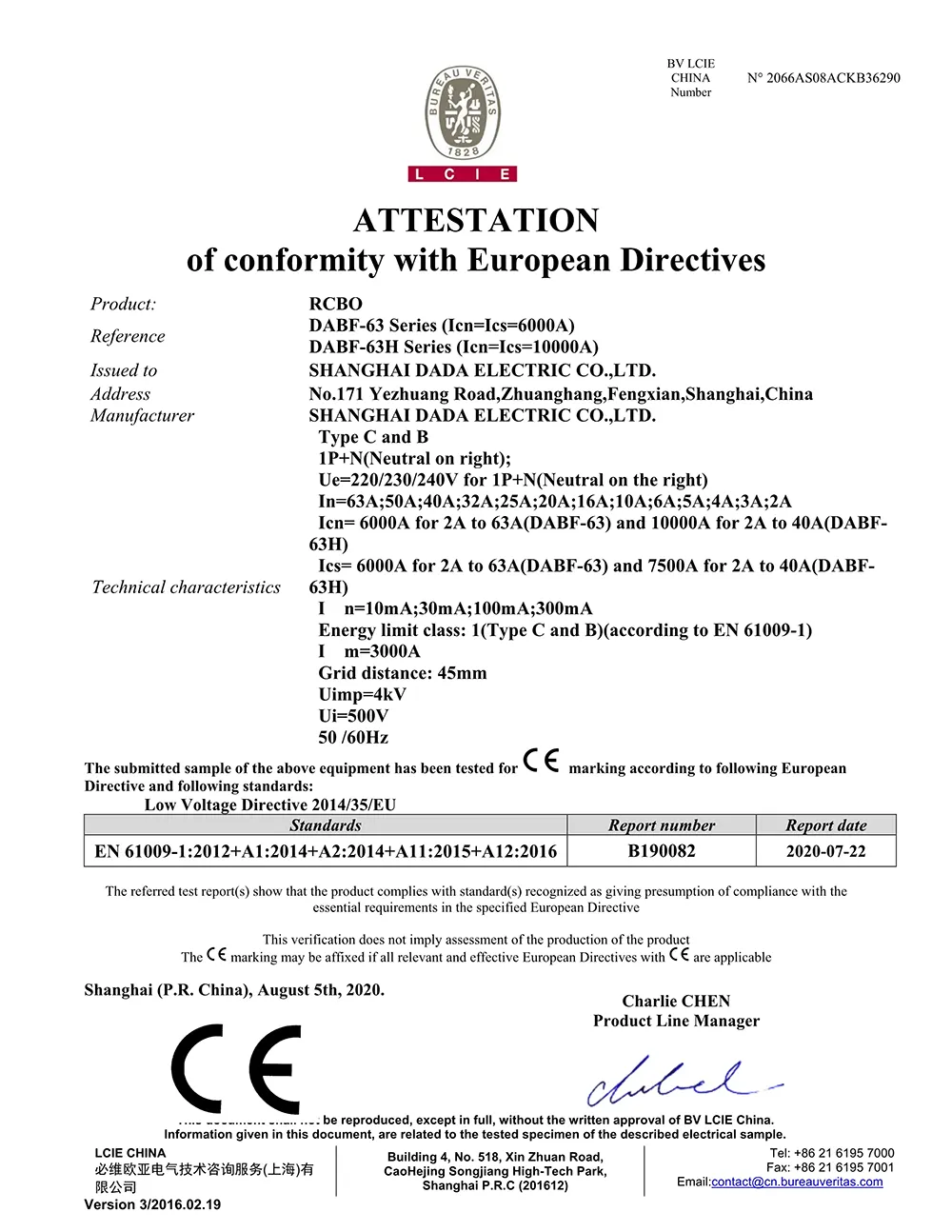

★ Certificaciones: CE, CB (materiales que cumplen con RoHS)

¿Por qué elegir RCBO electromagnético CDADA?

★ Funciona sin energía – Alguna vez

A diferencia de los RCBO electrónicos, nuestro RCBO electromagnético 2P 4P no requiere voltaje de línea para detectar fugas, lo que garantiza protección durante fallas de neutro, caídas de tensión o apagones completos.

★ Ideal para ubicaciones difíciles o remotas

Perfecto para zonas rurales, obras de construcción, granjas, túneles y regiones con redes inestables donde los dispositivos electrónicos pueden funcionar mal.

★ Intrínsecamente a prueba de fallos

Sin semiconductores = sin envejecimiento, sin errores de software, sin sensibilidad EMI. Simplemente física electromagnética probada.

★ Estado operativo claro

El indicador de contacto independiente muestra el estado real del contacto, fundamental para las auditorías de mantenimiento y seguridad.

★ Compacto y confiable

El tamaño de 2 módulos ahorra espacio en el panel, mientras que los contactos de aleación de plata y los terminales robustos garantizan una larga vida útil.

★ Cumplimiento global

Certificado según los estándares IEC, CE y CB: confiable para proyectos internacionales y de exportación.

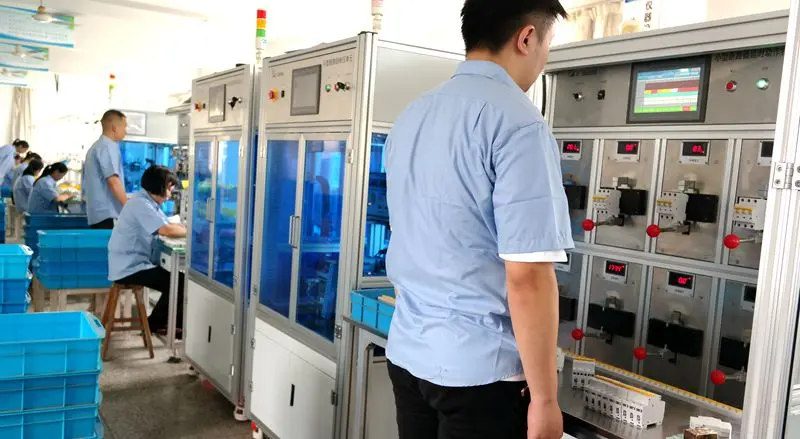

★ Dado que nuestra política es inspeccionar al 100% todos los productos que salen de nuestras instalaciones, podemos garantizar con absoluta certeza que el producto es funcionalmente 100% preciso antes de salir de nuestras instalaciones.

★ Continuaremos desarrollando nuestra experiencia tecnológica invirtiendo en equipos, procesos, personas y certificaciones que se reflejarán en nuestro producto y, en última instancia, en la satisfacción de nuestros clientes.

Aplicaciones típicas

Proyectos de Electrificación Rural

Enchufes exteriores y puntos de carga para vehículos eléctricos (capa básica)

Garajes, sótanos y talleres (ambientes húmedos y fríos)

TT Earthing Systems (donde la integridad del neutro es deficiente)

Circuitos de respaldo y paneles de emergencia

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre RCBO electrónicos y electromagnéticos?

A1:

P2: ¿Este RCBO proporciona protección contra sobretensiones?

R2: No. Los RCBO electromagnéticos verdaderos no incluyen varistores ni supresión de sobretensiones; estos requieren componentes electrónicos. Si se necesita protección contra sobretensiones, emparéjela con un SPD (dispositivo de protección contra sobretensiones) separado.

P3: ¿Son suficientes 30 mA para la protección personal contra descargas eléctricas?

R3: Sí. 30 mA es el umbral estándar IEC para protección vital contra contacto directo en circuitos residenciales y comerciales.

P4: ¿Se puede utilizar como protección principal para los ingresos?

R4: Sí, con una capacidad de corte de 6 kA, el DABF-63 puede servir como protección entrante en tableros de distribución pequeños, especialmente en sistemas TT.

P5: ¿Por qué elegir CDADA para RCBO electromagnético?

R5: CDADA ofrece:

● Diseño electromagnético genuino (sin componentes electrónicos ocultos)

● Capacidad de funcionamiento de 0 V real

● Tamaño compacto de 2 módulos: poco común en los tipos electromagnéticos

● Indicador de contacto independiente para verificación de seguridad.

● Certificaciones globales (CE/CB) y soporte preparado para OEM
