Disyuntor miniatura de CA 10KA

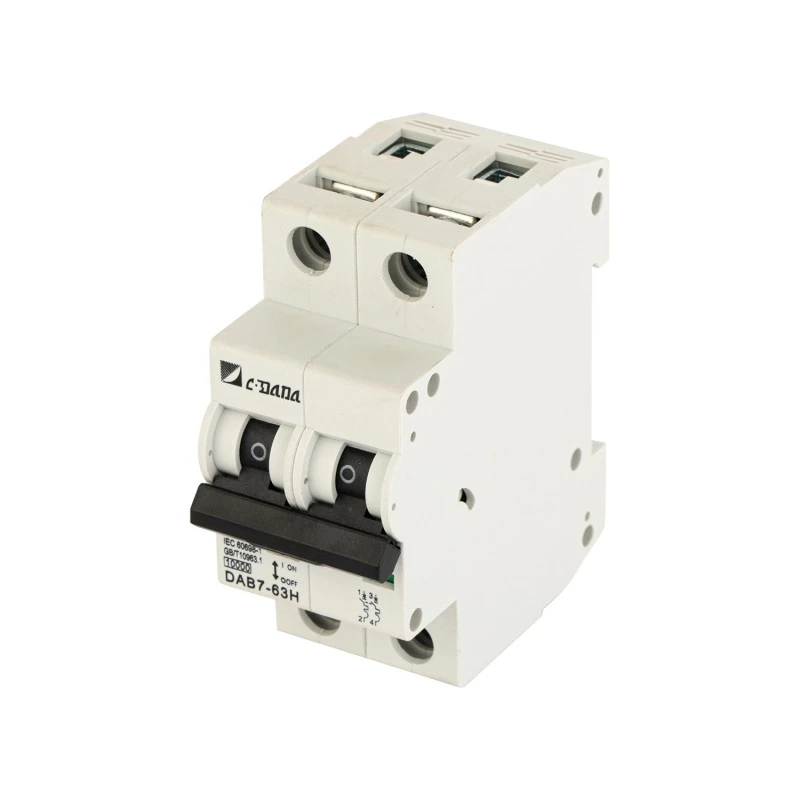

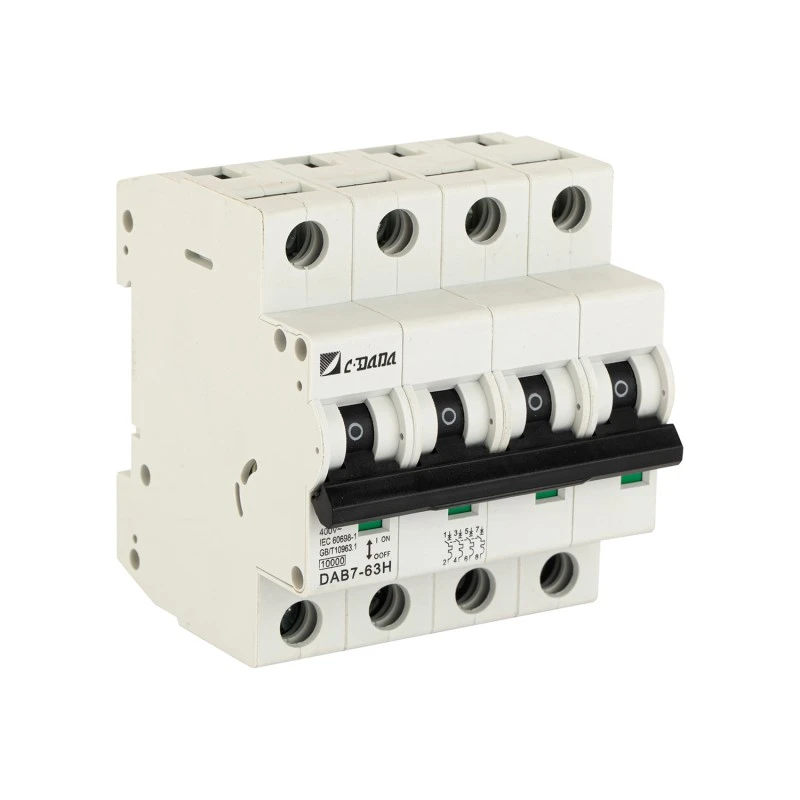

Para aplicaciones exigentes donde las corrientes de falla más altas y la seguridad mejorada no son negociables, el disyuntor en miniatura de CA CDADA DAB7-63H 10KA ofrece protección de grado industrial en un formato en miniatura. Diseñado por Shanghai DADA Electric CO., LTD., este disyuntor en miniatura de 10 kA está diseñado para paneles de grupo y tableros de distribución en entornos residenciales, comerciales e industriales ligeros, y ofrece protección térmica (sobrecarga) y electromagnética (cortocircuito) confiable en 8 clasificaciones de corriente (6 A–63 A) y configuraciones 1P/2P/3P.

Con certificación CE, CB, ASTA y SEMKO, cumple con estrictos estándares de seguridad globales. Con una cámara de arco avanzada de 13 placas, una aleación de contacto que contiene plata y opciones de conexión dual (PIN/HORQUILLA), el DAB7-63H garantiza una extinción más rápida del arco, una menor pérdida de calor y una vida eléctrica prolongada, incluso bajo cambios frecuentes o temperaturas ambiente altas.

Especificaciones clave

Modelo: Serie DAB7-63H

Tipo: Disyuntor miniatura de CA (MCB)

Capacidad de ruptura: 10kA @ 230/400V CA

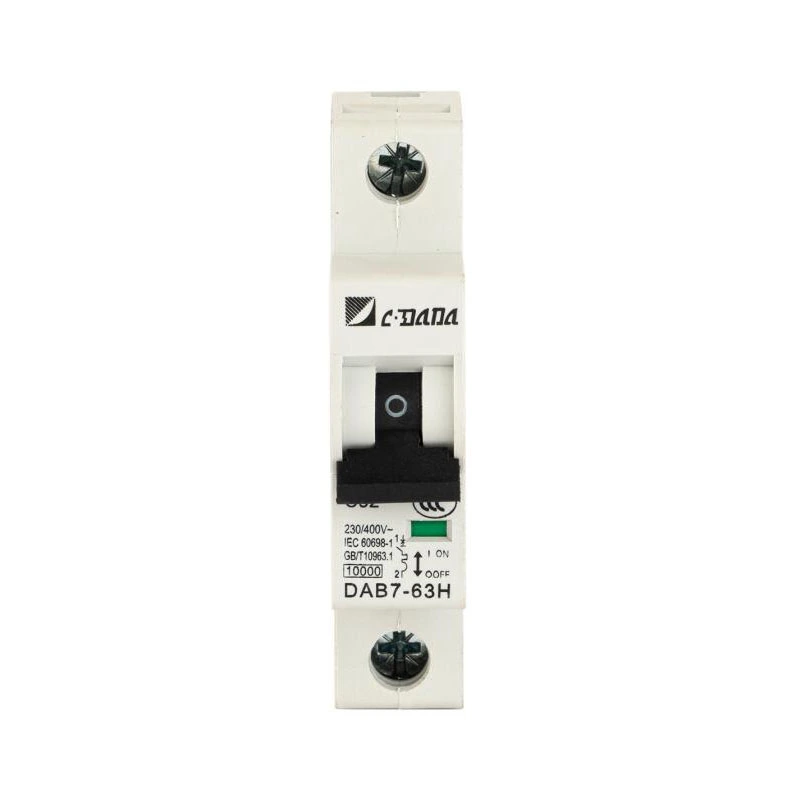

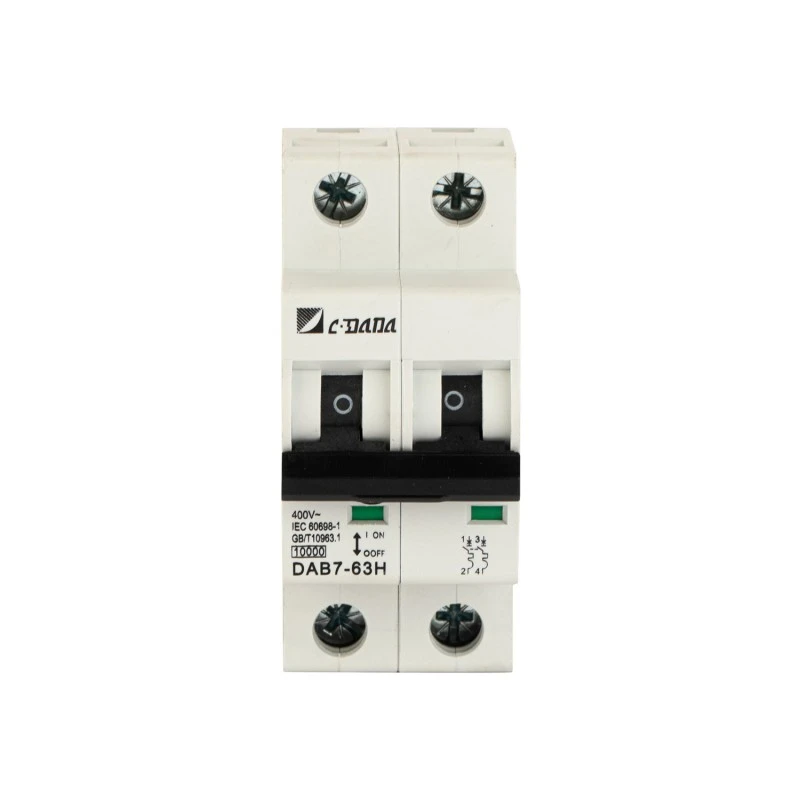

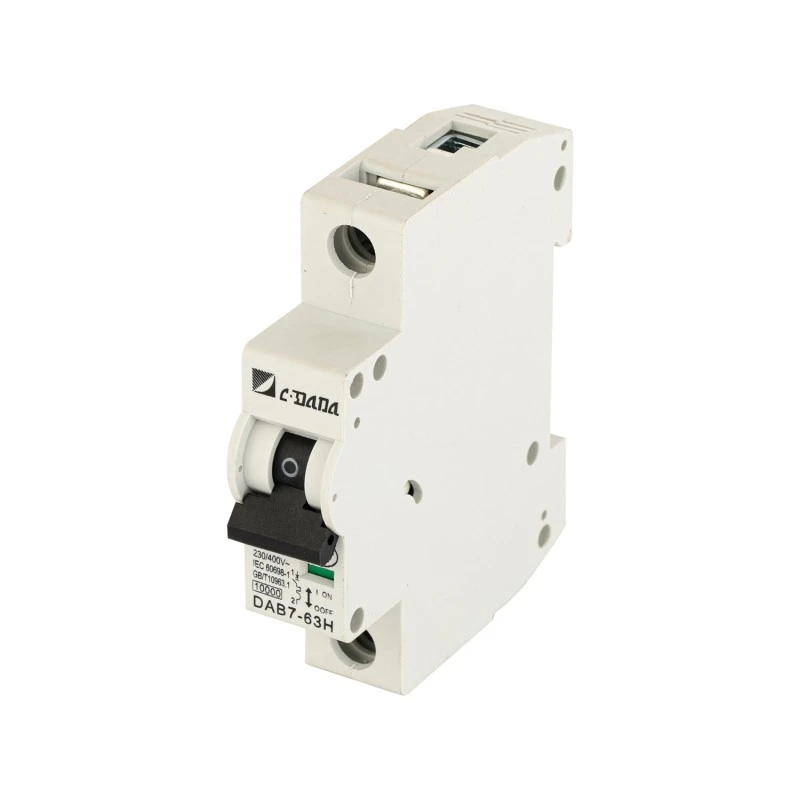

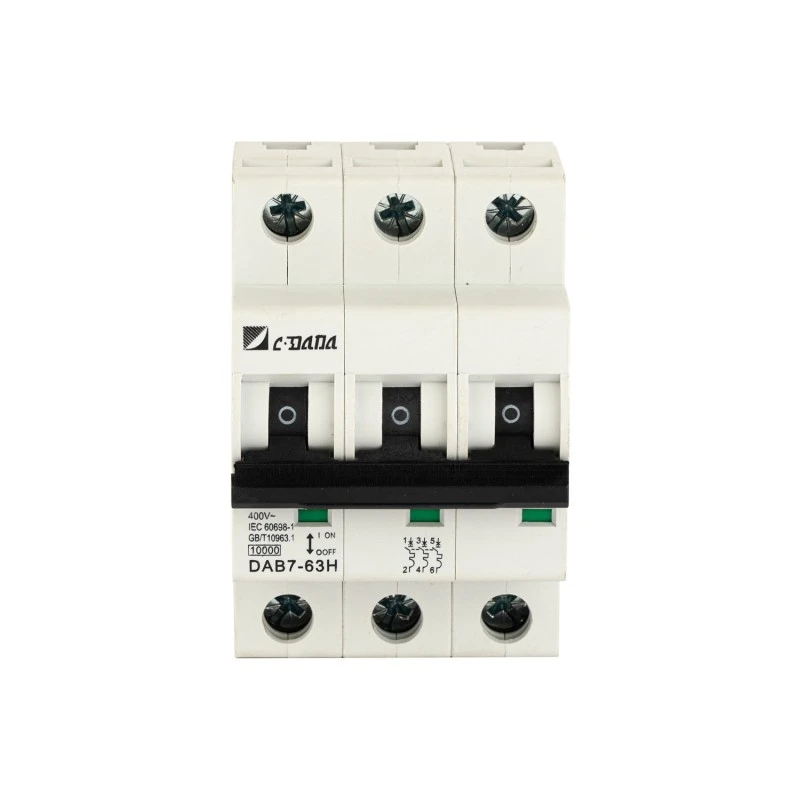

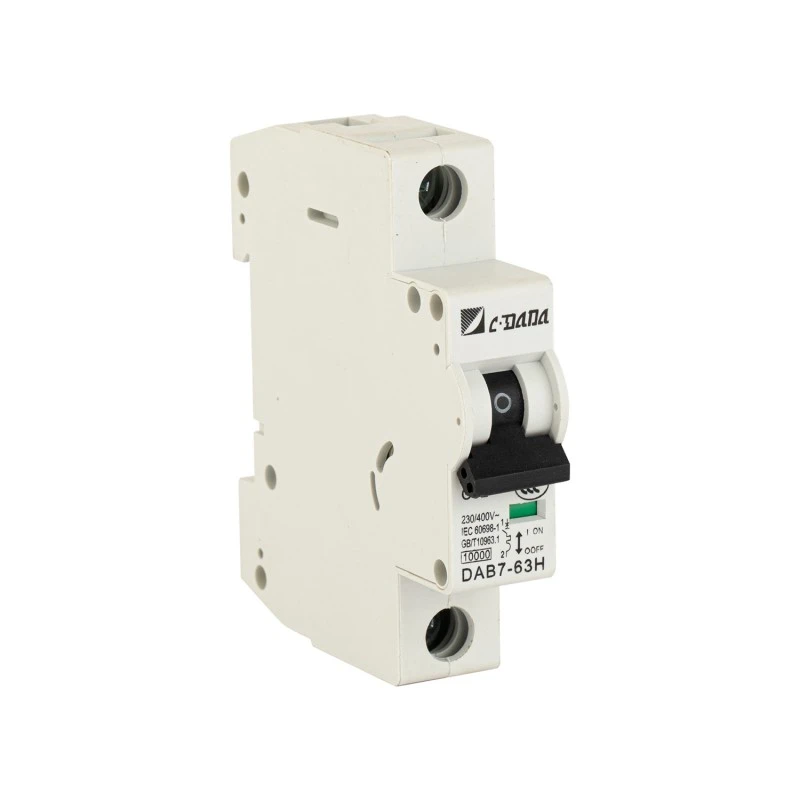

Polos: 1P, 2P, 3P

Corriente nominal (entrada): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Temperatura de funcionamiento: –40 °C a +50 °C

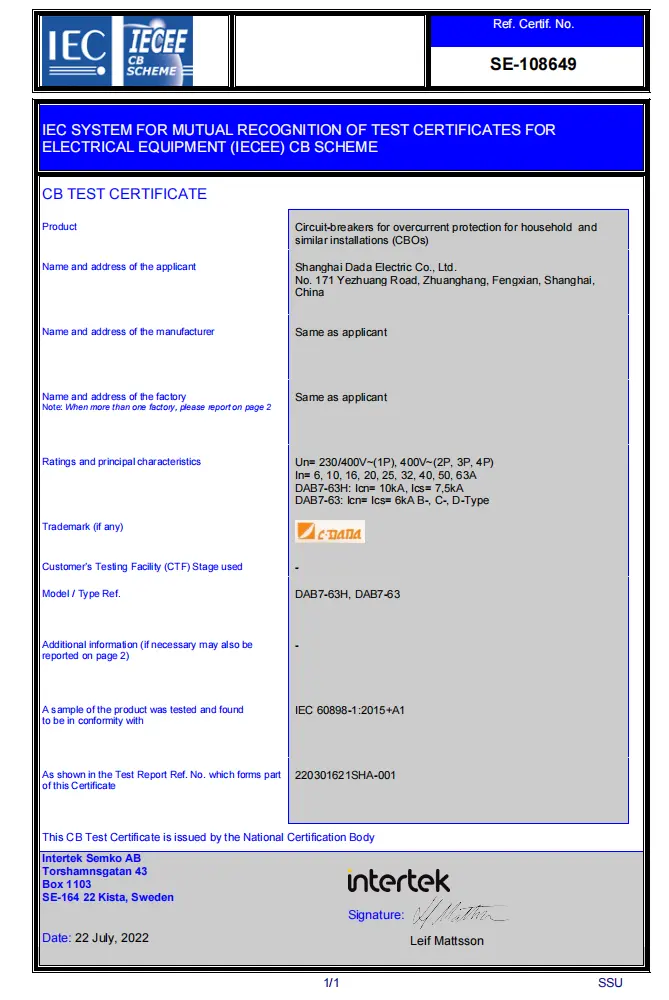

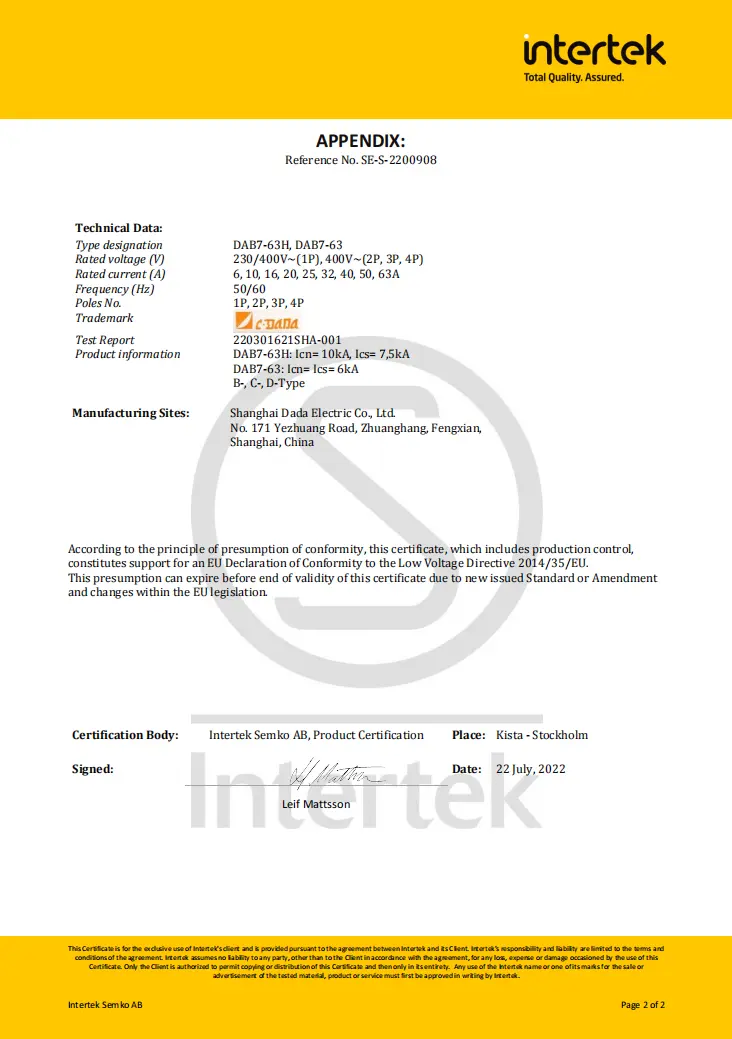

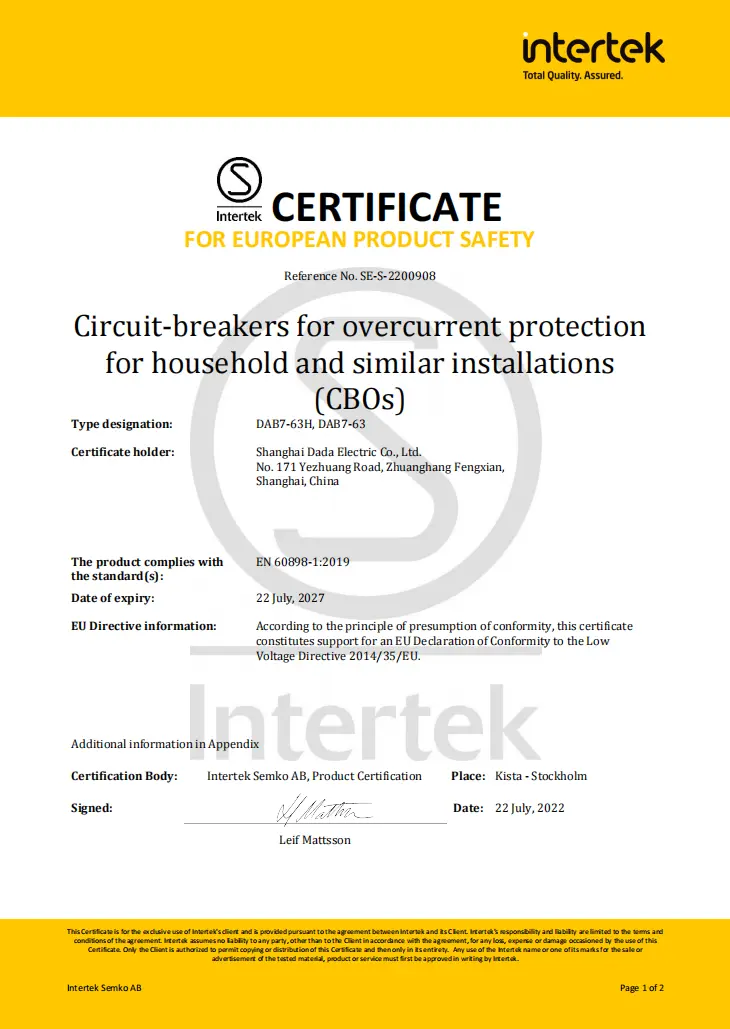

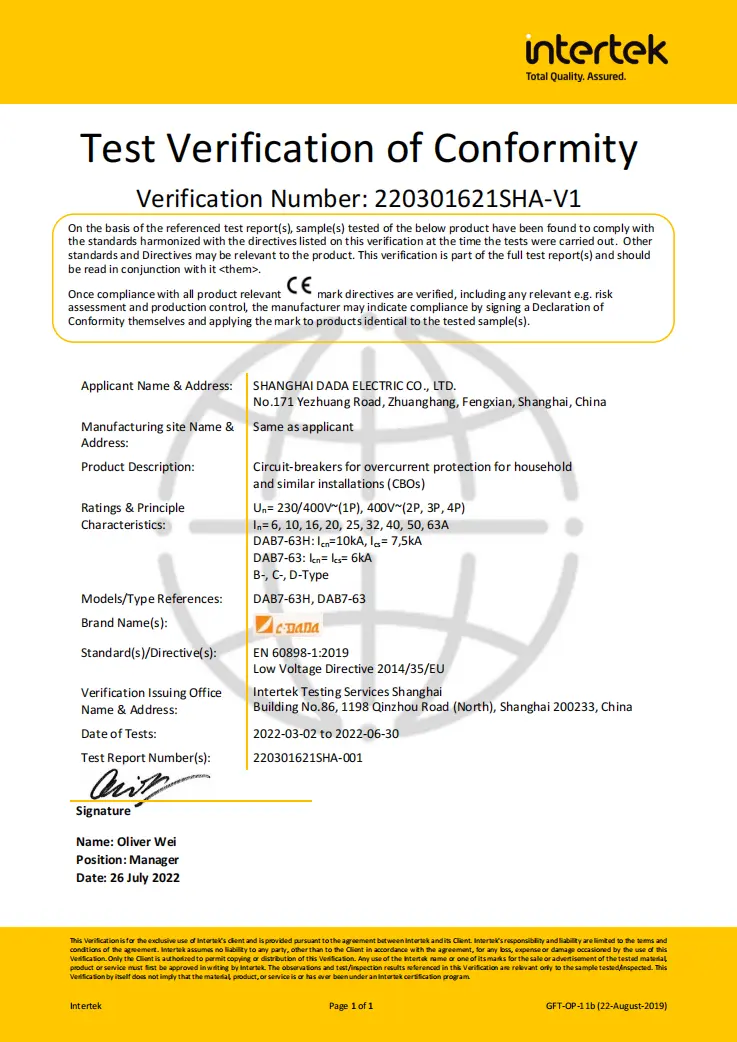

Certificaciones: CE, CB, ASTA, SEMKO

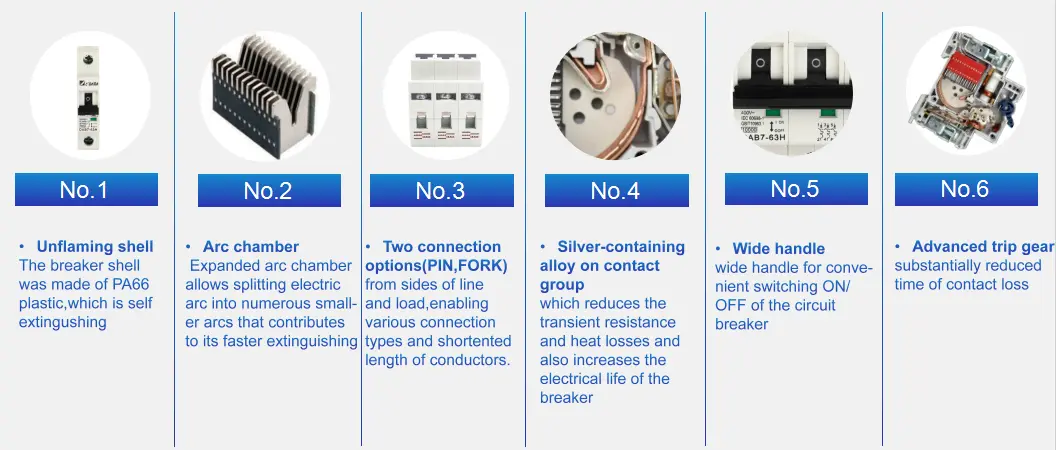

Características clave del diseño:

Cámara de arco de 13 placas → división y extinción de arco ultrarrápidas

Contactos de aleación de plata → menor resistencia, mayor vida útil

Opciones de terminal dual: PIN o FORK (lado de línea y carga)

Ventana visual de encendido/apagado/indicador de disparo.

Mango ergonómico ancho para una fácil operación

Carcasa retardante de llama y antiamarilleo (equivalente a UL94 V-0)

Tornillos súper dinamométricos (probados a 3 Nm) con cabezas multifuncionales +/-

Pestillo de carril DIN con dos posiciones de bloqueo → montaje seguro

Ficha Técnica

¿Por qué elegir CDADA AC MCB 10kA?

★ Rendimiento de grado industrial en formato miniatura

Si bien los MCB estándar ofrecen 6 kA, la clasificación de 10 kA del DAB7-63H lo hace adecuado para ubicaciones más cercanas al suministro principal, como salas de distribución en sótanos, pisos comerciales o talleres industriales ligeros, donde las posibles corrientes de falla son mayores.

★ Seguridad y durabilidad mejoradas

● La carcasa que no se inflama resiste la ignición y la decoloración.

● La doble rejilla de enfriamiento evita la expulsión de gas caliente.

● El mecanismo sin disparo garantiza la desconexión incluso si la manija se mantiene en posición ON

★ Costo de por vida más bajo

Los contactos de aleación de plata y los terminales optimizados reducen las pérdidas térmicas y la soldadura de contactos, lo que extiende la vida útil, especialmente en aplicaciones de ciclo alto.

★ Aceptación global

Con ASTA (Reino Unido), SEMKO (nórdico), CE (UE) y CB (global), los MCB CDADA se aceptan en más de 70 países, ideales para fabricantes de paneles orientados a la exportación.

★ Diseño fácil de instalar

★ Mango más ancho = operación más fácil

★ Tornillos multifuncionales = sin tornillos caídos

★ Ventana de estado clara = diagnóstico visual instantáneo

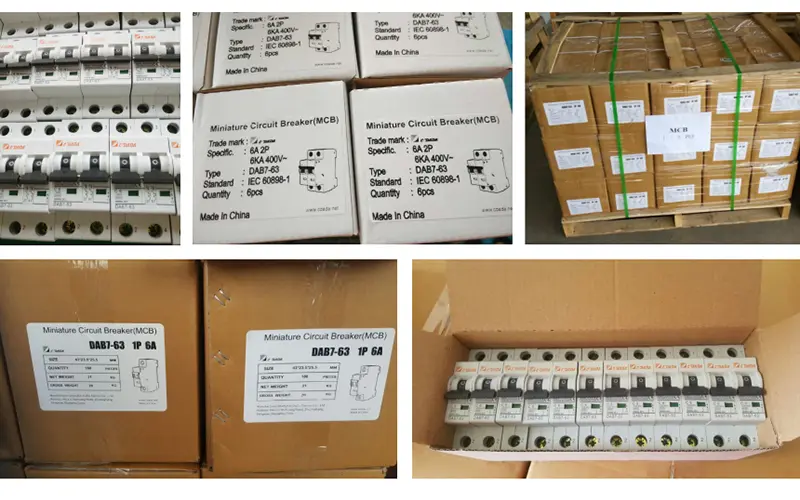

★ Cajas de cartón de alta resistencia, protección de palés, buenas para el transporte de exportación a larga distancia

★ Tiempo de entrega rápido para pedidos decentes.

Aplicaciones ideales

Edificios comerciales: paneles de distribución de piso, salas de servidores, puntos de venta minorista

Industria ligera: circuitos de control de máquinas, alimentadores de motores pequeños, enchufes de taller.

Infraestructura pública: escuelas, hospitales, oficinas gubernamentales

Residencial de alta densidad: bloques de apartamentos con medición centralizada

Paneles de Exportación: Para proyectos que requieran certificación internacional

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los MCB de 6 kA y 10 kA?

R1: Los MCB de 10 kA pueden interrumpir de forma segura corrientes de falla más altas, lo que los hace adecuados para instalaciones más cercanas al transformador o a la entrada principal, donde los niveles de cortocircuito superan los 6 kA. Utilice 10 kA en subpaneles comerciales/industriales; 6 kA suele ser suficiente para circuitos finales en hogares.

P2: ¿El disyuntor miniatura de CA 10KA está disponible en 3P para sistemas trifásicos?

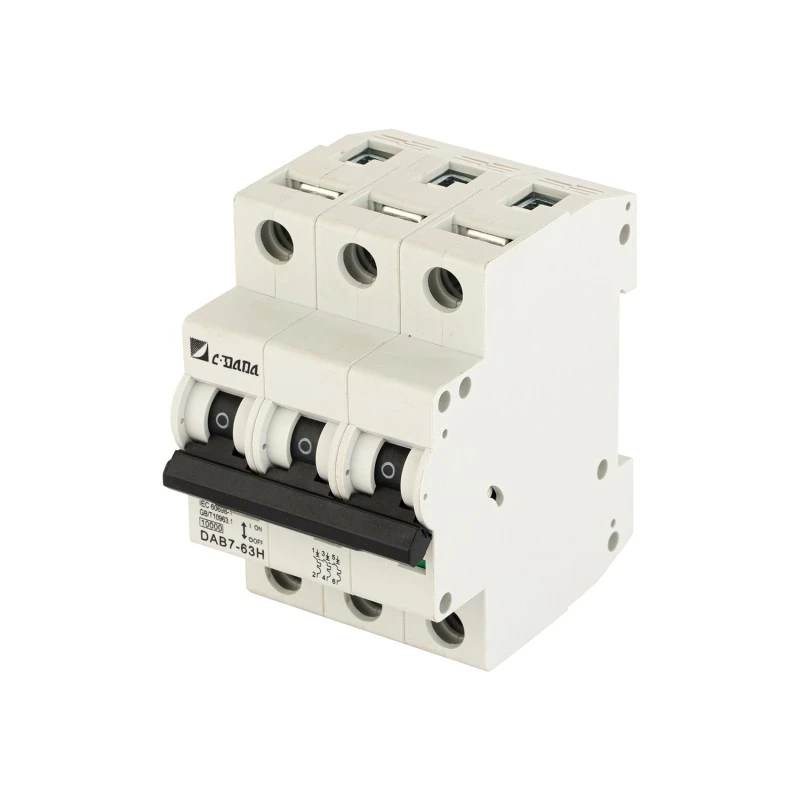

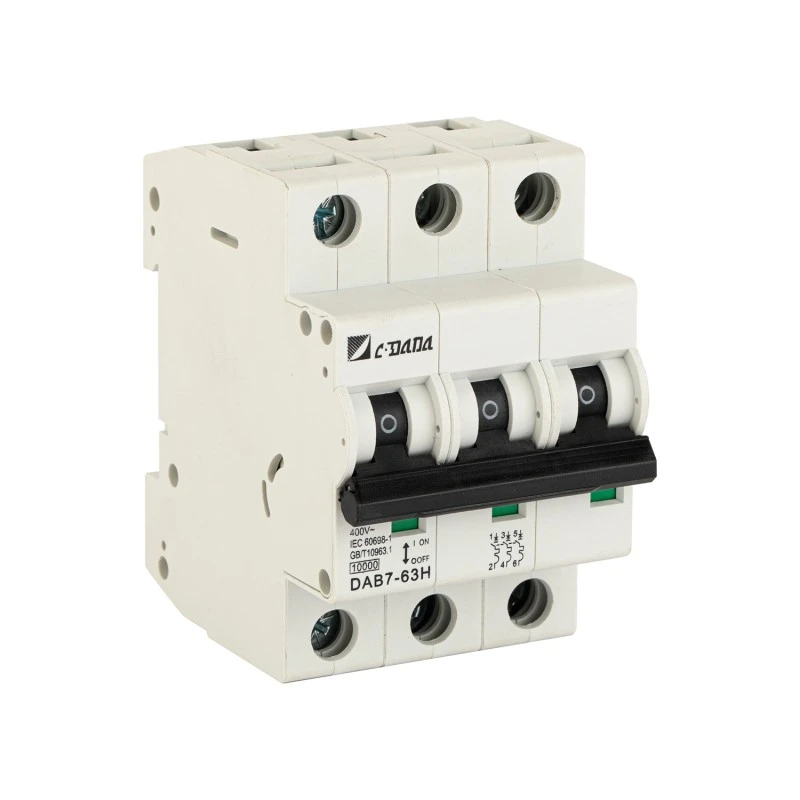

R2: ¡Sí! El DAB7-63H está disponible en 1P, 2P y 3P, perfecto para circuitos de iluminación, HVAC o maquinaria trifásicos.

P3: ¿Qué significa para el rendimiento la “aleación que contiene plata en los contactos”?

R3: Reduce la resistencia de contacto, minimiza la formación de arcos durante la conmutación y extiende la vida eléctrica, especialmente importante en circuitos con operación frecuente o cargas inductivas.

P4: ¿Puedo utilizar conectores tipo horquilla con este MCB?

R4: ¡Absolutamente! Admite terminales PIN y FORK en los lados de línea y carga, lo que permite un cableado flexible y de bajo perfil y tendidos de cable más cortos.

P5: ¿Por qué elegir CDADA sobre otras marcas de MCB de 10 kA?

R5: CDADA se destaca porque:

● Clasificación real de 10 kA con certificaciones completas (no solo declaradas)

● Cámara de arco avanzada (13 placas) para una interrupción superior

● Opciones de terminal dual que rara vez se encuentran en esta clase

● Funcionamiento de –40 °C a +50 °C: más amplio que el de muchos competidores

● Listo para OEM: calidad constante, soporte en inglés, precios al por mayor
