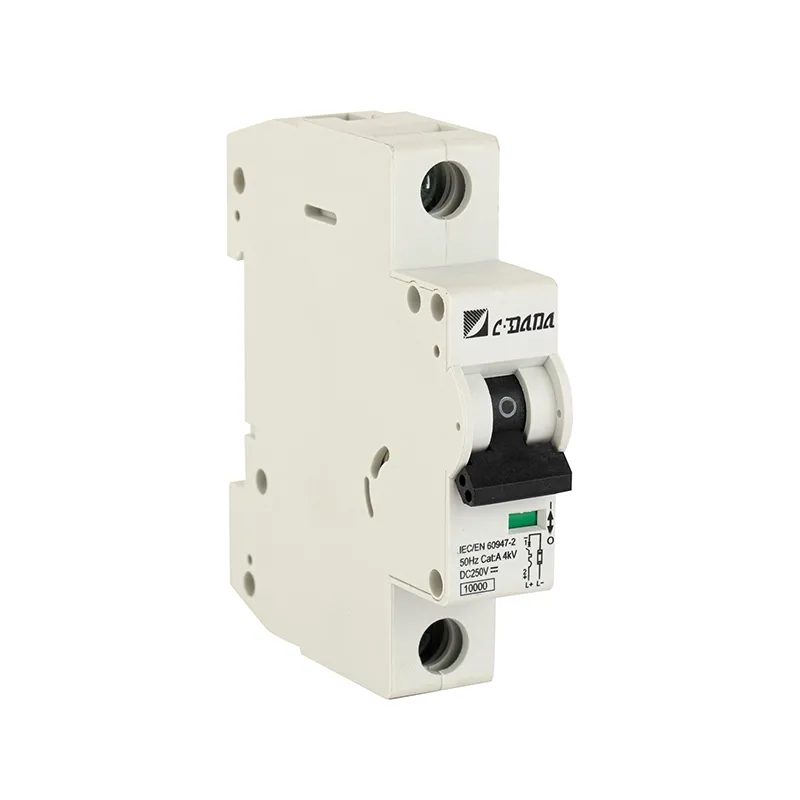

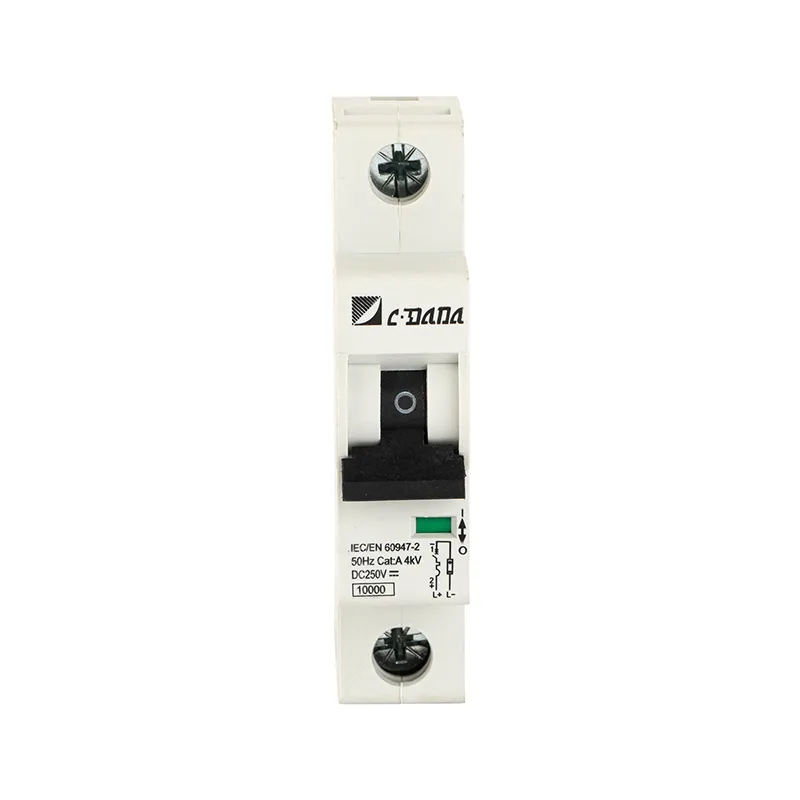

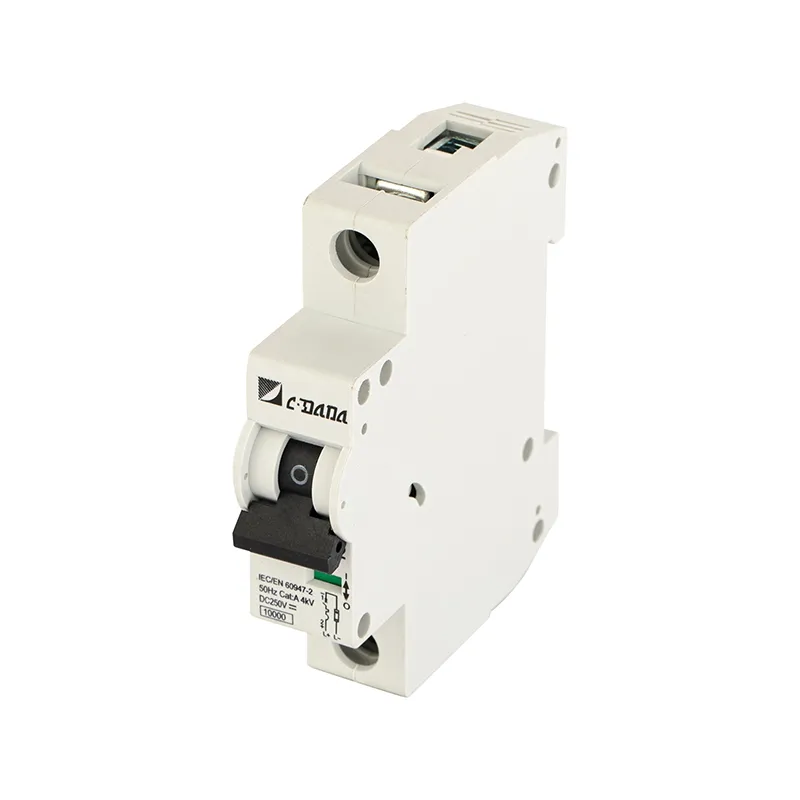

Disyuntor miniatura de 250 V CC

Proteja sus circuitos de CC con el disyuntor en miniatura (MCB) CDADA DAB7-63 de 250 VCC, con clasificación de hasta 250 VCC, diseñado por Shanghai DADA Electric CO., LTD, una fábrica confiable en China, para una protección confiable contra sobrecargas y cortocircuitos en sistemas solares fotovoltaicos (PV), telecomunicaciones, almacenamiento de baterías y sistemas industriales de CC modernos.

A diferencia de los disyuntores de CA estándar, el DAB7-63 está diseñado específicamente para aplicaciones de CC, donde la extinción del arco es más desafiante debido a la polaridad de voltaje constante. Con una alta capacidad de corte de 6000 A a 250 V CC, interrumpe rápidamente las corrientes de falla para evitar daños por corriente inversa, retroalimentación del inversor o fallas de cadena, lo que lo convierte en un componente de seguridad esencial en instalaciones solares residenciales y comerciales.

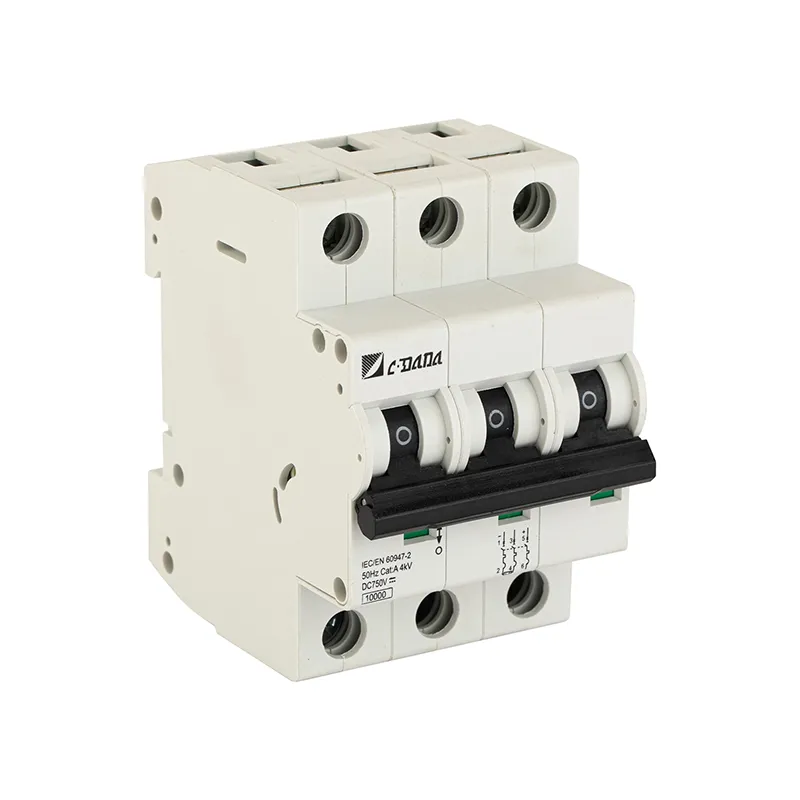

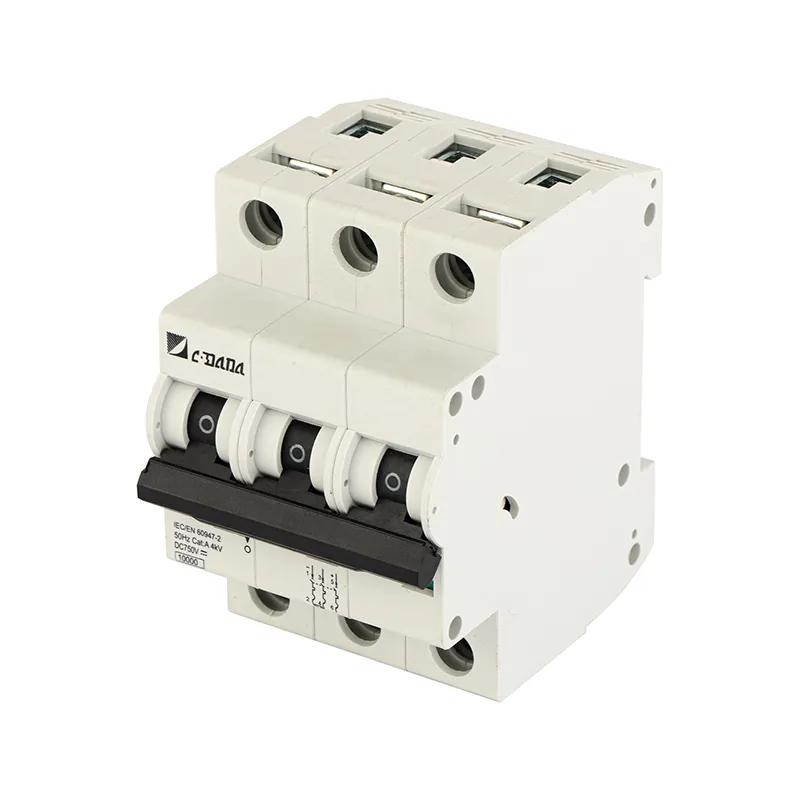

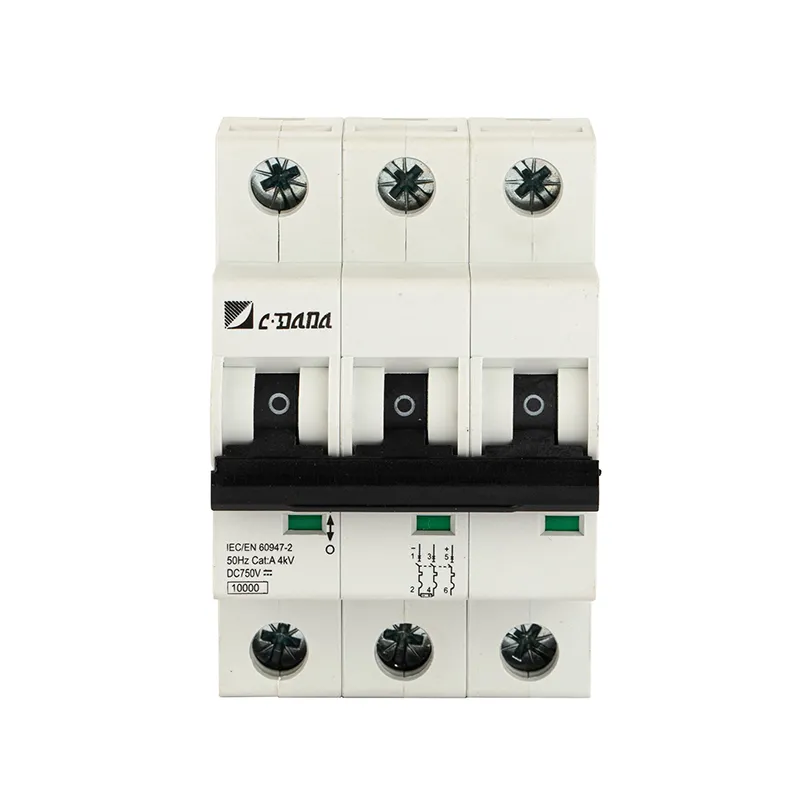

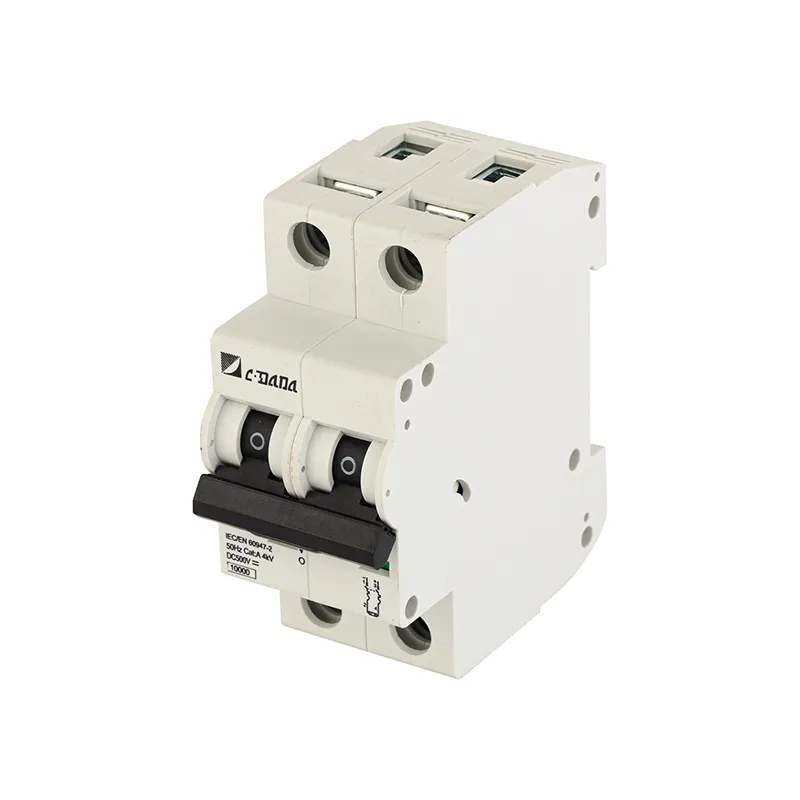

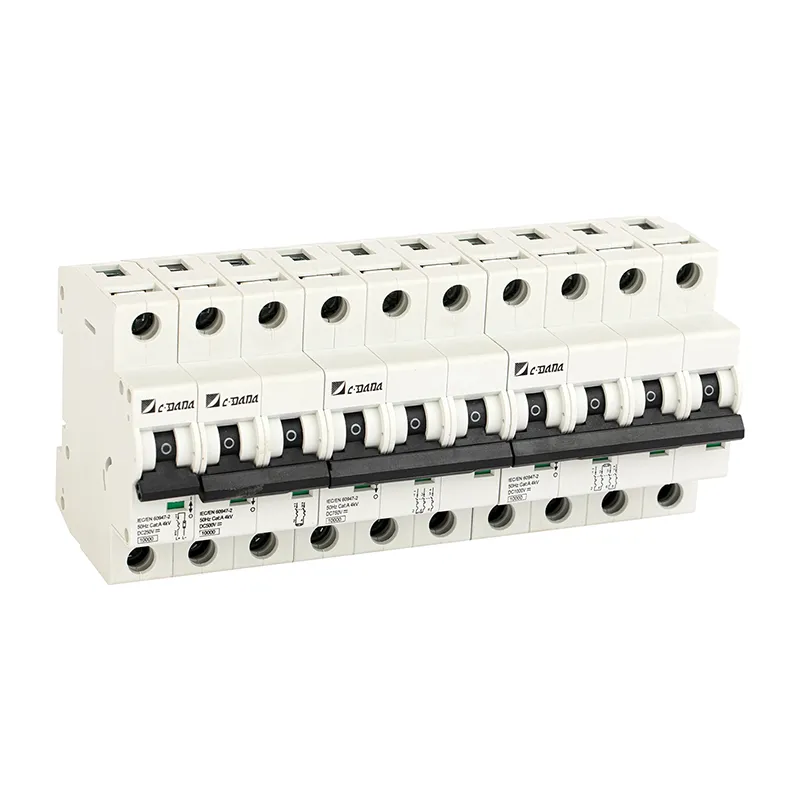

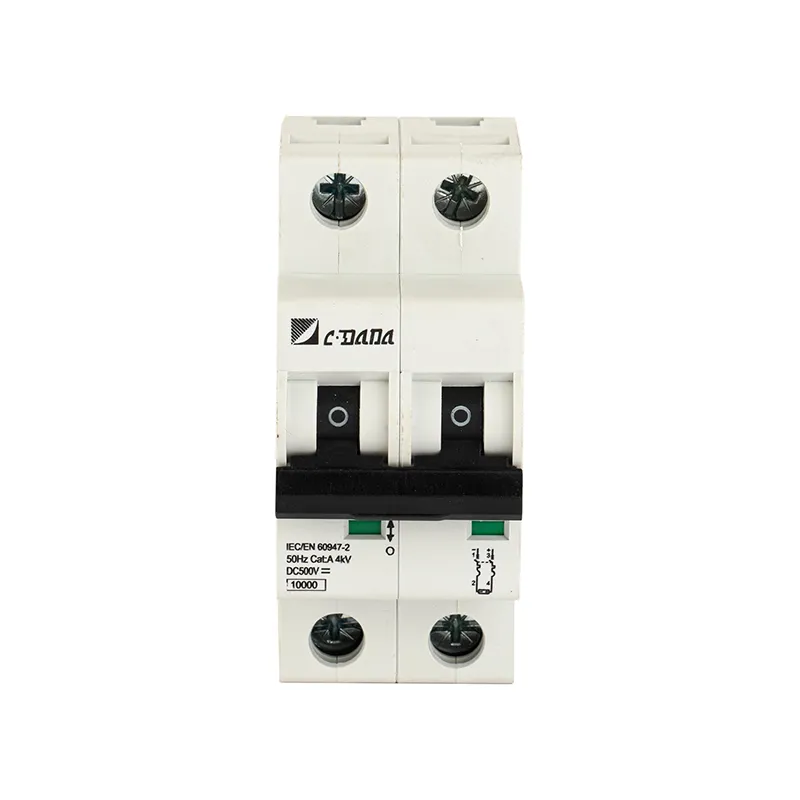

Disponible en 13 clasificaciones de corriente (1A–63A) y configuración 1P para 250 VCC, también escala a 2P (500 V), 3P (750 V) y 4P (1000 V) para conjuntos fotovoltaicos de mayor voltaje. El disyuntor cuenta con opciones de cableado dual (cable o barra colectora), indicación clara de la posición de los contactos y mecanismo de cierre y cierre rápidos para mejorar la supresión del arco. Totalmente compatible con IEC 60947-2, IEC 60947-8, CCC y EU RoHS, garantiza estándares ambientales y de seguridad globales.

Especificaciones clave

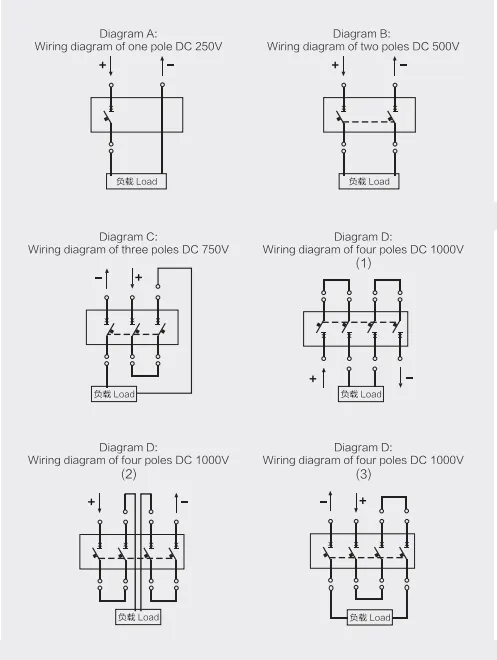

Diagrama de cableado

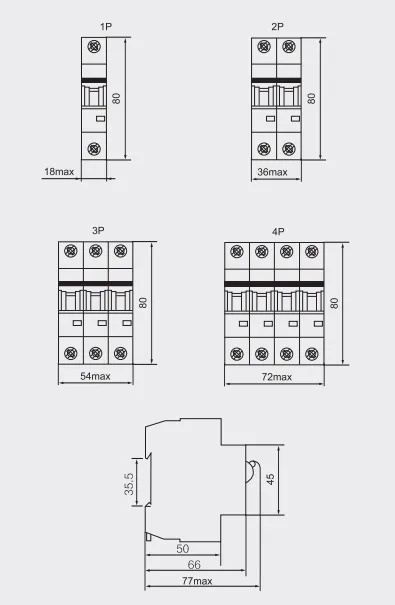

Esquema del disyuntor de CC en miniatura y dimensiones de instalación

¿Por qué elegir CDADA DC MCB 250V?

★ Diseñado específicamente para sistemas de CC

El diseño optimizado del conducto de arco garantiza la interrupción segura de las corrientes de falla de CC, a diferencia de los disyuntores de CA reutilizados.

★ Listo para energía solar fotovoltaica

Es fundamental para proteger los módulos fotovoltaicos de la corriente inversa y la retroalimentación de fallas del inversor; mejora la confiabilidad del sistema.

★ Alta capacidad de rotura

6 kA a 250 V CC cumple con los requisitos de la mayoría de las instalaciones solares residenciales y comerciales pequeñas.

★ Certificaciones globales

IEC + CCC + RoHS = rendimiento confiable en Asia, Europa, África y América Latina.

★ Diseño seguro para el usuario

La ventana clara de posición de contacto evita un mal funcionamiento; El cableado dual simplifica la integración del panel.

★ Amplio rango de operación

Funciona de manera confiable desde –35°C (climas fríos) hasta +70°C (tejados o recintos calientes).

¿Por qué elegir CDADA?

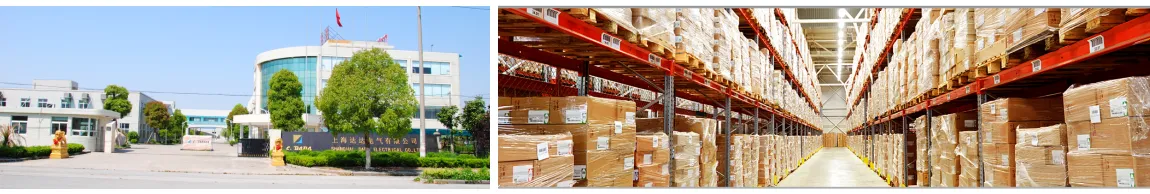

★ Somos fabricantes desde hace más de 42 años. Nuestra empresa, fundada en 1983, se desarrolló muy rápidamente durante los últimos años. Con más de 1000 artículos, hemos estado diseñando y fabricando nuestro propio disyuntor centrado en disyuntores y sellos OEM disponibles en el mercado. Creamos un nuevo concepto para fabricar disyuntores macho diversificados para satisfacer las necesidades de los clientes.

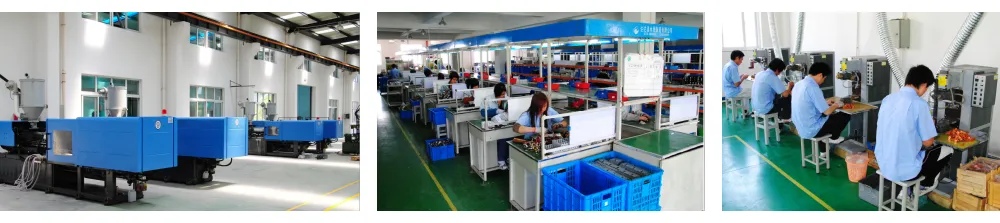

★ Con más de 42 años de experiencia, contamos con equipos internos de diseño y producción para una entrega rápida y de calidad.

★ Contamos con un equipo de comentarios muy rápido. Las consultas se respondieron dentro de 1 día hábil, 3D respondió dentro de 1 día hábil.

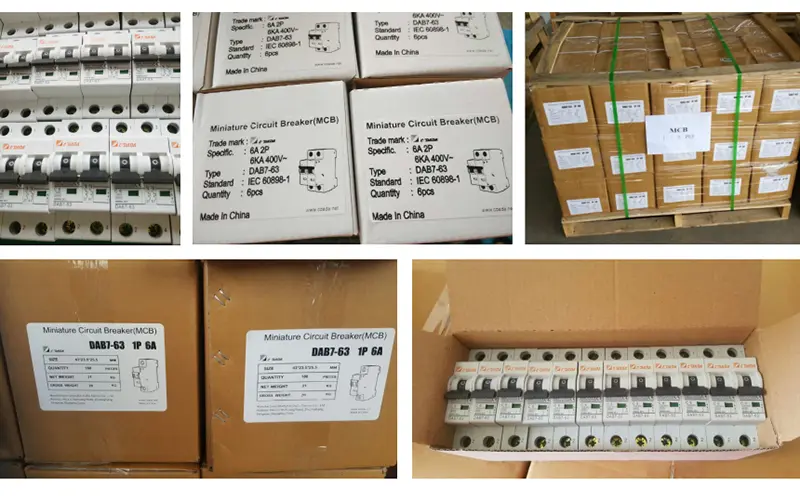

★ Embalaje

La mayoría de nuestros clientes nos proporcionan especificaciones de productos o empaques directamente en sus impresiones de diseño. Estaremos encantados de trabajar con usted para cumplir con sus requisitos.

★ Exposición mundialmente famosa de generación de energía eléctrica

Nuestra exposición cubre el mundo, Dubai, Brasil, Rusia, Hannover, Egipto, Austria, Irán, México y otras exposiciones profesionales de energía.

Aplicaciones típicas

Sistemas Solares Fotovoltaicos: Protección de strings en cajas combinadoras

Almacenamiento de energía de la batería: protección contra sobrecorriente del lado CC

Gabinetes de energía para telecomunicaciones: distribución de –48 V o +24 V CC

Estaciones de carga de vehículos eléctricos: circuitos auxiliares de CC

Paneles de control industriales: alimentación de CC para PLC, sensores y actuadores

Preguntas frecuentes

P1: ¿Puedo usar un MCB de CA para circuitos de CC de 250 V?

R1: No. Los disyuntores de CA dependen del cruce por cero para extinguir los arcos; los disyuntores de CC no tienen cruce por cero, por lo que los arcos persisten y provocan derretimiento, incendio o falla en el disparo. Utilice siempre un MCB con clasificación CC como CDADA DAB7-63.

P2: ¿Es importante la polaridad?

R2: ¡Sí! El disyuntor miniatura DAB7-63 250 V CC tiene terminales de entrada (alimentación +/–) y salida (L+/L–) definidos. La inversión de polaridad reduce la eficiencia de extinción del arco y puede anular la certificación de seguridad.

P3: ¿Cuál es la diferencia entre los MCB de CC 1P, 2P y 4P?

A3:

● 1P: Protege un conductor a 250 VCC (p. ej., línea positiva en un sistema fotovoltaico conectado a tierra)

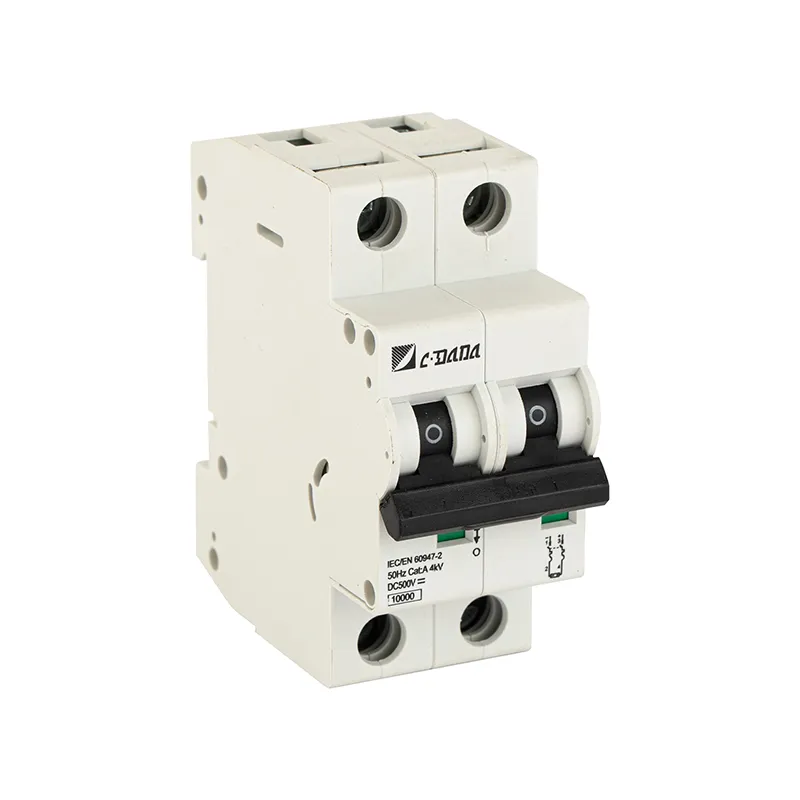

● 2P: Interrumpe + y – a 500 V CC (sistemas flotantes)

● 4P: Para cadenas de 1000 V CC (grandes plantas fotovoltaicas comerciales)

→ Siempre haga coincidir el número de polos con el voltaje de su sistema y el esquema de conexión a tierra.

P4: ¿Se puede utilizar para cambios frecuentes?

R4: No, está diseñado para operaciones manuales poco frecuentes (por ejemplo, mantenimiento). Para la conmutación diaria, utilice un contactor de CC o un interruptor de carga.

P5: ¿Por qué elegir CDADA sobre otras marcas de DC MCB?

R5: CDADA ofrece:

● Diseño de verdadera interrupción de arco de CC (no adaptado a CA)

● Certificación IEC + CCC completa

● Indicador de estado visual claro

● Amplio rango de corriente (1A–63A) para un dimensionamiento preciso

● Precios competitivos con documentación técnica en inglés.
