Alarma MCB y contacto auxiliar

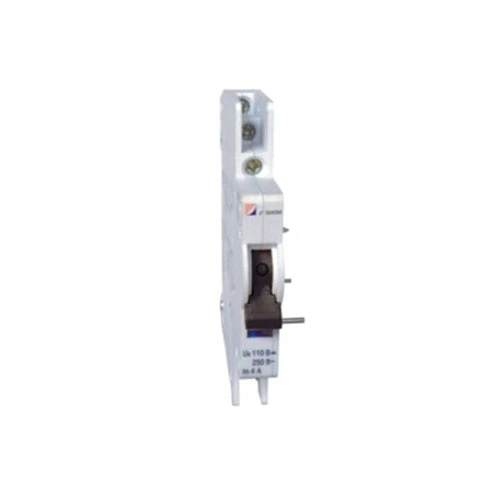

CDADA es un fabricante y proveedor con más de 40 años de experiencia; hemos visto demasiados proyectos en los que los operadores de paneles pasan por alto un disyuntor disparado, hasta que es demasiado tarde. Es por eso que diseñamos el contacto auxiliar y de alarma MCB CDADA (DAB7-FL): una solución inteligente que ahorra espacio y que le brinda dos señales críticas en un módulo: posición del interruptor (ON/OFF) y motivo de disparo (sobrecarga/cortocircuito).

Nuestro consejo: Si su sistema de control necesita distinguir entre un apagado manual y un disparo por falla, este es el accesorio que debe especificar. Los contactos auxiliares estándar por sí solos no pueden marcar la diferencia, pero los nuestros sí.

Diseño de doble función: un módulo, dos señales

El contacto auxiliar y de alarma MCB CDADA cuenta con dos contactos de transferencia independientes con un selector mecánico inteligente:

★ Indicador amarillo en “A”: Ambos contactos actúan como contactos auxiliares → señal del estado ON/OFF del MCB

★ Indicador amarillo en “AL”:

★ Contacto izquierdo = Auxiliar (estado ON/OFF)

★ Contacto derecho = Alarma (se activa solo cuando el MCB se dispara debido a una falla)

★ Esto significa que puedes cablear:

★ Una luz verde para mostrar "encendido"

★ Una luz roja o una entrada de PLC para activar una “alarma de fallo”

★ Todo desde un único módulo adicional en su MCB DAB7-63.

Especificaciones técnicas

Importante: Este accesorio no se puede utilizar de forma independiente; debe montarse directamente en un MCB DAB7-63.

Guía de instalación (de nuestros ingenieros de campo)

★ Siga estos pasos para una operación segura y confiable:

★ APAGUE el circuito antes de la instalación.

★ Deslice el módulo DAB7-FL en el lado izquierdo del MCB DAB7-63 hasta que haga clic.

★ Asegúrelo con la cinta de doble cara incluida (para resistir las vibraciones).

★ Conecte los cables a los 4 terminales (2 por grupo de contactos):

★ Utilice el par izquierdo para auxiliar (estado)

★ Utilice el par correcto para alarma (detección de disparo)

★ Configure el selector amarillo en “AL” si necesita la funcionalidad de alarma de falla.

★ Prueba: Dispare manualmente el MCB; solo el contacto de alarma debe cambiar de estado durante un disparo por falla.

★ Consejo profesional: ¡Etiquete sus cables claramente! Muchos técnicos confunden las señales auxiliares con las de alarma durante la puesta en servicio.

¿Cuándo debería utilizar esto en lugar de un contacto auxiliar estándar?

Aplicaciones típicas:

★ Monitoreo de PDU del centro de datos

★ Cajas combinadoras solares

★ Paneles de control industriales

★ Sistemas de gestión de edificios (BMS)

★ Circuitos de seguridad de ascensores o HVAC

Preguntas frecuentes

P1: ¿Puedo usar esto en MCB que no sean CDADA?

R1: No. El DAB7-FL está diseñado mecánica y dimensionalmente solo para disyuntores CDADA DAB7-63. No es compatible con MCB de Schneider, ABB o Siemens.

P2: ¿Cómo funciona realmente el contacto de alarma?

R2: Dentro del MCB, un mecanismo de pestillo de disparo se mueve de manera diferente durante un disparo por falla térmica/magnética que durante un apagado manual. El DAB7-FL detecta esta diferencia mecánica y activa el contacto de alarma sólo durante fallas reales.

P3: ¿Necesito ambos contactos cableados?

R3: No necesariamente. Puede usar solo el auxiliar, solo la alarma o ambos, según su lógica de control. El módulo le brinda flexibilidad.

P4: ¿Es adecuado para aplicaciones solares de CC?

R4: ¡Sí! Con una clasificación DC-12 de 110 V/0,5 A, es ideal para el monitoreo de cadenas solares donde se necesita detectar fallas en los paneles fotovoltaicos de forma remota.

P5: ¿Por qué elegir CDADA en lugar de marcas genéricas?

A5: Porque ofrecemos:

● Verdadera discriminación de fallos (no sólo detección de posición)

● Integración perfecta con MCB DAB7: sin placas adaptadoras

● Acoplamiento mecánico probado en fábrica: sin juego ni señales perdidas

● Indicador visual claro (bandera amarilla) para verificación en campo

● Certificaciones globales (CE, CB, RoHS) para proyectos sin complicaciones

Nota final de CDADA I+D

En los sistemas eléctricos modernos, el “encendido/apagado” no es suficiente: se necesita inteligencia. Nuestro contacto auxiliar y de alarma MCB convierte un simple interruptor en un nodo de diagnóstico, lo que le ayuda a construir paneles más inteligentes y seguros. Y como está fabricado por el mismo equipo que diseña el MCB, se obtiene una sinergia perfecta, sin conjeturas”. — Equipo de desarrollo de productos CDADA

¿Listo para ordenar? Ofrecemos:

● Descuentos por volumen para cuadristas

● Unidades MCB + DAB7-FL premontadas (ahorra mano de obra)

● Diagramas de cableado y ejemplos de lógica de PLC gratuitos
